心脏冠脉解剖
冠状动脉解剖
冠状动脉解剖心的血液供应来自左、右冠状动脉；回流的静脉血，绝大部分经冠状窦汇入右心房，一部分直接流入右心房；极少部分流入左心房和左、右心室。
心本身的循环称为冠状循环。
尽管心仅占体重的约0.5%，而总的冠脉血流量占心输出量的4%～5%。
因此，冠状循环具有十分重要的地位。
1．左冠状动脉left coronary artery 起于主动脉的左冠状动脉窦，主干很短，约5~10 mm，向左行于左心耳与肺动脉干之间，然后分为前室间支和旋支。
左冠状动脉主干的分叉处常发出对角支，向左下斜行，分布于左心室前壁，粗大者也可至前乳头肌。
（1）前室间支anterior interventricular branch，也称前降支，似为左冠状动脉的直接延续，沿前室间沟下行，其始段位于肺动脉始部的左后方，被肺动脉始部掩盖，其末梢多数绕过心尖切迹止于后室间沟下1/3，部分止于中1/3或心尖切迹，可与后室间支末梢吻合。
前室间支及其分支分布于左心室前壁、前乳头肌、心尖、右心室前壁一小部分、室间隔的前2/3以及心传导系的右束支和左束支的前半。
前室间支的主要分支有：①左室前支3～5支者多见，分别向心左缘或心尖斜行，主要分布于左心室前壁、左心室前乳头肌和心尖部。
②右室前支很短小，分布于右心室前壁靠近前室间沟区域。
右心室前支最多有6支，第1支往往在近肺动脉瓣水平处发出，分布至肺动脉圆锥，称为左动脉圆锥支。
此支与右冠状动脉右动脉圆锥支互相吻合形成动脉环，称为vieussens环，是常见的侧支循环。
③室间隔前支以12～17支多见，起自前室间支的深面，穿入室间隔内，分布于室间隔的前2/3。
（2）旋支circumflex branch，也称左旋支。
从左冠状动脉主干发出后即行走于左侧冠状沟内，绕心左缘至左心室膈面，多在心左缘与后室间沟之间的中点附近分支而终。
旋支及其分支分布于左心房、左心室前壁一小部分、左心室侧壁、左心室后壁的一部或大部，甚至可达左心室后乳头肌，约40%的人分布于窦房结。
冠状动脉的ct解剖文档
均衡型
（Balanced）
➢ 均衡型： 右冠到达后十字交叉发出后降支 和其终端分支；左室后支则起源于左回旋 支，成为其终端分支。亦有左室后支及后 降支均由左右冠状动脉双重发出者。
➢ 简单的说就是：左、右冠状动脉各自发出 一支后降支供应左、右心室后壁。
均衡型
（Balanced）
右圆锥支
（Right Corus Artery）
（Right Dominance）
➢ 右冠状动脉优势：右冠状动脉走行于右房 室沟并到达后十字交叉处，在后十字交叉 处或近后十字交叉处分出后降支后向左室 隔面走形并发出1个或多个左室后支后终止。
➢ 简单的说就是：RCA粗而长，其后降支供 应部分左心室后壁和室间隔后部。
右优势型
（Right Dominance）
右冠走行于右心室圆锥部和主动脉之间而受到挤压
左 主 干 起 源 于 右 冠 窦
单只冠状动脉
右侧冠状沟内未见血管 影，LCX粗大，经房室交 点进入右侧房室沟
心肌桥
（Myocardial Bridging，MB）
➢ 正常心肌走形于心脏表面，偶尔部分冠脉 走形于心肌之下，这部分心肌纤维就像桥 一样搭在血管表面，故称这部分心肌为心 肌桥。心肌桥下的血管称壁冠状动脉。
short axis view
2-chamber view
3-chamber view
4-chamber view
冠状动脉的解剖变异
➢ 优势冠状动脉 ➢ 圆锥动脉起源 ➢ 窦房结动脉起源 ➢ 房室结动脉起源 ➢ 后降支的解剖变异 ➢ 左主干短小或缺如
➢ 中间支（Ramus medianus）
前降支，LAD
对角支
（Diagonal Branches，D）
左冠状动脉解剖
左室后支：分布于左室膈面的外侧部。 左房支：从LCX近侧端发出左房前支、
左房中间支、左房后支。向左房供血。 40%的左房前支供应窦房结。
冠状动脉正常解剖
冠状动脉正常解剖
左前降支（LAD）： 由LM向前下沿前室间沟行 走于左右心室间，远抵心尖部，在78%的心脏中 折向心脏膈面的后室间沟与后降支吻合。主要 向部分左室、右室前壁及室间隔前2/3供血。沿 途发出对角支、前间隔支和右室前支。
对角支（diagonal）：从LAD发出3~5支至左室 游离壁，向左室前侧壁、前壁供血。部分心脏 的第1对角支由左主干上LAD和LCX之间发出， 称中间支（intermediat ramus，IR）。
冠状动脉与心脏供血关系
室间隔：前上2/3由前降支供血，后下1/3由后 降支供血。
传导系统：窦房结的血液60%由右冠状动脉供 给，40%由左旋支供给；房室结的血液90%由 右冠状动脉供给，10%由左旋支供给；右束支 及左前分支由前降支供血，左后分支由左旋支 和右冠状动脉双重供血，所以，临床上左后分 支发生传导阻滞较少见。左束支主干由前降支 和右冠状动脉多源供血。
冠状动脉开口异常
心肌桥与壁冠状动脉
冠脉主支绝大部分走行于心脏表面，偶 尔部分冠脉主支走行于心肌之下，这部 分心肌纤维就像桥一样搭在血管的表面， 这些心肌就是心肌桥（Myocardial bridging）。
心肌桥下面的血管称为壁冠状动脉。
★远段（Ⅷ）：左前降支动脉转角处以下 部分，包括返动脉。
左回旋支动脉分段： ★近段（Ⅺ）：从开口部到第一钝角缘支
动脉发出处，如有高侧缘支动脉发出应 排除在外。 ★远段（XIII）：从第一钝角缘支动脉发出 处起，到回旋支动脉终未。当右冠状动 脉优势时，这一段非常细小；而当左冠 状动脉优势时或平衡型时，它可以延伸 跨过心后十字形成左房室动脉。

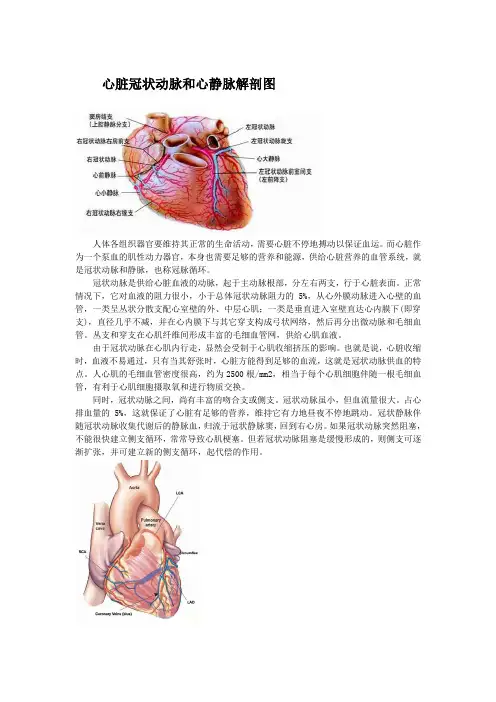

心脏冠状动脉和心静脉解剖图
心脏冠状动脉和心静脉解剖图人体各组织器官要维持其正常的生命活动，需要心脏不停地搏动以保证血运。
而心脏作为一个泵血的肌性动力器官，本身也需要足够的营养和能源，供给心脏营养的血管系统，就是冠状动脉和静脉，也称冠脉循环。
冠状动脉是供给心脏血液的动脉，起于主动脉根部，分左右两支，行于心脏表面。
正常情况下，它对血液的阻力很小，小于总体冠状动脉阻力的5%，从心外膜动脉进入心壁的血管，一类呈丛状分散支配心室壁的外、中层心肌；一类是垂直进入室壁直达心内膜下(即穿支)，直径几乎不减，并在心内膜下与其它穿支构成弓状网络，然后再分出微动脉和毛细血管。
丛支和穿支在心肌纤维间形成丰富的毛细血管网，供给心肌血液。
由于冠状动脉在心肌内行走，显然会受制于心肌收缩挤压的影响。
也就是说，心脏收缩时，血液不易通过，只有当其舒张时，心脏方能得到足够的血流，这就是冠状动脉供血的特点。
人心肌的毛细血管密度很高，约为2500根/mm2，相当于每个心肌细胞伴随一根毛细血管，有利于心肌细胞摄取氧和进行物质交换。
同时，冠状动脉之间，尚有丰富的吻合支或侧支。
冠状动脉虽小，但血流量很大。
占心排血量的5%，这就保证了心脏有足够的营养，维持它有力地昼夜不停地跳动。
冠状静脉伴随冠状动脉收集代谢后的静脉血，归流于冠状静脉窦，回到右心房。
如果冠状动脉突然阻塞，不能很快建立侧支循环，常常导致心肌梗塞。
但若冠状动脉阻塞是缓慢形成的，则侧支可逐渐扩张，并可建立新的侧支循环，起代偿的作用。
目前，冠脉的介入治疗和手术治疗都基于其造影，冠脉造影还被广泛应用于对冠心病患者预后的评价和估计，基于冠脉造影的冠脉血流储备测定还可以提供其心功能指标。
冠状动脉造影仅仅是二维图像，并不能全面展示患者血管的三维解剖形态。
偏心性狭窄正位时如表现为严重狭窄，侧位时则可能为表现轻度的狭窄，容易发生漏诊。
局限性的狭窄在血管影像短缩或重叠时，也会发生漏诊。
可选择血管走行与X线呈90°角的投照角度，全面展现血管的真实长度。
心脏冠脉CTA最终版.ppt
最新.课件
6
1、冠状动脉优势分型
根据心脏膈面的血液是由哪只血管供应来判断优势型（后降支的来源或后十字交叉） 分为1、右冠优势型（65.7%）；2、均衡型（28.7%）；3、左冠优势型（5.6%）
→
后降支
最新.课件
7
2、心脏冠脉先天性变异
-- 高位起源 -- 多个开口 -- 冠状动脉起源于后窦 -- 单支冠状动脉 -- 冠状动脉起源于肺动脉 -- RCA起源于左窦 -- LM缺如、 LAD起源于左窦 -- LCX缺如、LCX起源于右窦
➢ 最常见于前降支中段，心肌桥的厚度一 般为（2-4mm）
最新.课件
12
心肌桥分布示意图
最新.课件
13
前降支（LAD）近段 心肌桥
最新.课件
14
4、心脏冠脉狭窄和斑块分析
A,狭窄范围
B,狭窄程度
C,斑块性质
D,病变形态
局限性狭窄：<10mm 阶段性狭窄：10-20mm； 弥漫性狭窄：>20mm
• 心脏搭桥手术通常在全身麻醉低温、体外循环、心脏停止跳动的情况下进 行。
最新.课件
25
冠状动脉搭桥示意图
最新.课件
26
冠状动脉狭窄搭桥术后
最新.课件
27
冠状动脉搭桥术后1年，回旋支桥血管起始部狭窄、前降 支桥血管闭塞，右冠桥血管吻合口充盈良好，血管通畅
最新.课件
28
小结
1：心脏冠脉主要分支、起源、走行；
最新.课件
8
左冠、右冠共同起源于右主动脉窦
→
最新.课件
9
右冠状动脉开口高位
→
最新.课件
10
冠状动脉单冠畸形
冠状动脉造影识图
o 右前斜位(RAO)：前降支(LAD)位于图像上部，间隔支(SP)垂 直于前降支发出向下走行
o 左侧位：前降支(LAD)与回旋支(LCX)勾勒出心脏的轮廓
.
43
右肩位
.
左肩位
44
TH A N KS
.
45
.
13
冠状动脉解剖
冠状动脉分布优势类型 表示由哪一侧冠状动脉供应室间隔的膈面和左室的
膈面部分 ➢定义1. 该冠脉到达后十字交叉并发出后降支PDA ➢定义2. 该冠脉发出PDA并同时有大的左室后侧支PLV
比例： 85%右优势, 8%左优势, 7%均衡型
.
14
左、右冠状动脉分布类型
.15冠状动脉造影 Nhomakorabea.
36
冠状动脉造影
冠状动脉狭窄的形态特征 ➢局限性病变：病变长度< 10mm ➢管状病变： 病变长度10~20mm ➢ 弥漫性病变：病变长度>20mm ➢ 偏心性病变：病变斑块偏向管腔一侧 ➢ 同心性病变：斑块以管腔中心均匀分布 ➢ 成角性病变：病变处血管成角>45度 ➢ 狭窄性病变：病变血管管腔狭窄但未闭塞 ➢ 闭塞性病变：病变血管无造影剂显影 ➢ 不规则性病变：轻度的管腔不光滑病变<25%
.
3
.
4
冠状动脉解剖 升主动脉
Valsalva窦
右冠开口 （94%）
左冠开口 （92%）
主动脉左瓣
主动脉后瓣 主动脉右瓣
.
5
.
6
冠状动脉解剖
1主要分支
➢左冠状动脉（LCA, Left Coronary Artery） 左主干（LM, Left Main Coronary Artery ） 左前降支（LAD, Left Anterior Decending
心脏血管的解剖冠脉解剖(ppt)
1.首先，我们先认识几支最重要血管---冠状动脉分左右两个大支，一、 右冠（红色） 二、左冠。 左冠的开始为左主干（黄色），左主干分出 前降支（绿色）和回旋支（棕色）
2.左冠和右冠的结束部分都叫左室后支（黑色）
3.现在添加一根很重要的分支来自右冠的分支----后降支（紫色）
前降支和后降支遥相呼应组成一个环，包饶住了室间隔，他们个发出十 几对穿隔支（白色）深入室间隔内部供血，有时在PCI时这些长的跟胡须 一样的穿隔支可以作为前降支的鉴别标志
• 最后做一点点提高，因为窦房结和房室结比较重要，我们 稍稍做个介绍，这样才能理解为什么心梗经常并发传导阻 滞，病窦。
• 房室结主要由右冠发出的房室结支（绿白相间色）供血， 注意是主要大概93%，次要的部分虫哥就不展开了
小贴士1 左室后支有2支，一个来源于左冠，一个来源于右冠，但有的人可能就只能见到其中一 只，这不奇怪
4、红、黄、绿、棕、黑、紫记住了吗？ 现在上一个动态图
小贴士2：那左冠右冠来自于哪里------他们开口于主动脉的瓣膜，主动脉有3个瓣膜左冠瓣 、右冠瓣，顾名思义左冠开口于左冠瓣、右冠开口于右冠瓣，还有一个瓣膜没有窟窿那就 叫他---无冠瓣 上一个图，PCI的造影导管就是要分别插入这两个窟窿才打造影剂---俗称冒 烟
静脉系统
1、心脏静脉系统比较简单，看图示就行，主要的意义就是冠状窦在电生理检查中可以安放 CS电极，临床上有重要解剖意义 2、我们要熟悉冠状窦口位置，在心脏手术中也可以从冠状窦口进行血液逆灌注 3、心前静脉血液直接回流右心房，不经过冠状窦回流，这一点有一定意义
小贴士4：注意前降支发出的右室前支很多书把它写成左室前支，不能因为它来自左冠的前降支就叫左 室前支，有的人做了一辈子PCI还把他当左室前支讨论，------那么左室前支在哪儿呢，别急马上就有分 晓，让你大跌眼镜
心脏血管的解剖_冠脉解剖
现在我们再添加3对相互对称的血管----因为对称，大家比较好记 1、右冠分出右缘支（粉红色），左冠的回旋支分出左缘支（粉红色）---分别在心脏左缘 和右缘，这个不难吧 2、在右室前壁上部也就是动脉圆锥部（右室流出道的屋顶哦---具体在虫哥心脏大体解剖 章节有介绍）右冠和前降支发出对称的一对动脉圆锥支（淡蓝色）（也可能不止一对） 3、右室前壁中部右冠和前降支发出对称的一对右室前支（蓝色）（也可能不止一对）
小贴士4：注意前降支发出的右室前支很多书把它写成左室前支，不能因为它来自左冠的前降支就叫左 室前支，有的人做了一辈子PCI还把他当左室前支讨论，------那么左室前支在哪儿呢，别急马上就有分 晓，让你大跌眼镜
再添加两根，我们马上就要大功告成，在前降支和回旋支夹角中发出的一支血管叫对角支（蓝白相间色 ），也叫第一对角支，也叫（中间支），前降支再往后发出的叫第2对角支. 第3对角支（蓝白相间色） …..
小贴士5 ：左缘支又叫钝缘支；右缘支又叫锐缘支，尼玛，经常搞混， 怎么记？虫哥教你一招------把左宗棠钝了吃---左缘支=钝缘支，右边就 不必记了吧当然就是锐缘支
• 小贴士6 ：穿隔支----也叫间隔支-----也叫室间隔 支（我靠，真能折腾），起自前降支（前室间支 ）的叫室间隔支前支，起自后降支（后室间支） 的叫室间隔支后支，真是坑爹中的极品，晕了吗 ？ -------虫哥教你记，虫哥的钱----这个偏正短语 这个钱一定属于虫哥，在虫哥口袋里，只要是室 间隔开头的他就是属于室间隔的东西，在室间隔 里面，是穿隔支，所以室间隔前支，室间隔后支---是穿隔支，前室间隔支、后室间隔支不是穿隔 支是前降支、后降支。
