AD转换电路
第8章DA与AD转换电路
10 28
7
Di
i0
2i
当输入的数字量在全0和全1之间变化时，输出模拟电压的 变化范围为0～9.96V。
8.3 A/D转换器
一、A/D转换器的基本原理
四个步骤：采样、保持、量化、编码。
模拟电子开关S在采样脉冲CPS的控制下重复接通、断开 的过程。S接通时，ui(t)对C充电，为采样过程；S断开时，C
I0
VREF 8R
I1
VREF 4R
I2
VREF 2R
I3
VREF R
i I0d0 I1d1 I2d2 I3d3
VREF 8R
d0
VREF 4R
d1
VREF 2R
d2
VREF R
d3
VREF 23 R
(d3
23
d2
22
d1
21
d0
20)
uo
RFiF
R i 2
VREF 24
(d3 23
可推得n位倒T形权电流D/A转换器的输出电压
vO
VREF R1
Rf 2n
n1
Di
2i
i0
❖ 该电路特点为，基准电流仅与基准电压VREF和电 阻R1有关，而与BJT、R、2R电阻无关。这样，电 路降低了对BJT参数及R、2R取值的要求，对于集
成化十分有利。
❖ 由于在这种权电流D/A转换器中采用了高速电子 开关，电路还具有较高的转换速度。采用这种权 电流型D/A转换电路生产的单片集成D/A转换器有 AD1408、DAC0806、DAC0808等。这些器件都采用 双极型工艺制作，工作速度较高。
三、D/A转换器的主要技术指标
1.转换精度 D/A转换器的转换精度通常用分辨率和转换误差来描述。 （1）分辨率——D/A转换器模拟输出电压可能被分离的等级数。 N位D/A转换器的分辨率可表示为 1
12位AD转换器与单片机的接口电路设计
12位AD转换器与单片机的接口电路设计AD转换器是具有高度集成化电路的模数转换器。
它将模拟信号转换
为数字信号，这种转换是实现模拟与数字系统的接口，实现模拟信号的采
集与处理的必要前提。
常用的AD转换器有12位AD转换器，它与单片机的接口电路设计包括：
1、驱动电路。
12位AD转换器与单片机之间需要通过电压驱动线在
两个芯片间传送模拟电压信号。
为了节省电源能量损耗，一般采用低功耗、高精度的滤波电路来保证电压平稳、不受外界干扰。
2、AD转换器控制信号。
模数转换器本身需要诸如转换触发、转换完成、复位和读取等一系列控制信号，控制信号的设计通常采用三态逻辑。
3、电压信号转换。
常用的12位AD转换器输出的是2的12次方个电
压信号值，而单片机的数据输入室通常是8位或者16位的二进制码，在
此种情况下，需要将AD转换器输出的电压信号转换为可识别的数字信号，这就需要设计一个称为电压转换器的电路。
4、时钟控制电路。
ad转换电路原理

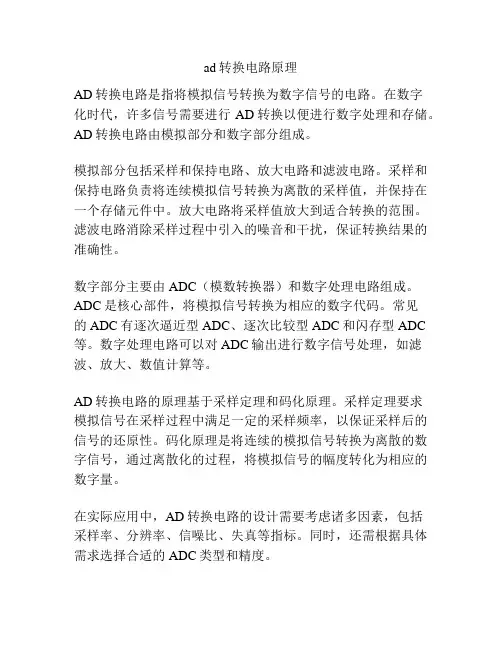

ad转换电路原理
AD转换电路是指将模拟信号转换为数字信号的电路。
在数字
化时代，许多信号需要进行AD转换以便进行数字处理和存储。
AD转换电路由模拟部分和数字部分组成。
模拟部分包括采样和保持电路、放大电路和滤波电路。
采样和保持电路负责将连续模拟信号转换为离散的采样值，并保持在一个存储元件中。
放大电路将采样值放大到适合转换的范围。
滤波电路消除采样过程中引入的噪音和干扰，保证转换结果的准确性。
数字部分主要由ADC（模数转换器）和数字处理电路组成。
ADC是核心部件，将模拟信号转换为相应的数字代码。
常见
的ADC有逐次逼近型ADC、逐次比较型ADC和闪存型ADC 等。
数字处理电路可以对ADC输出进行数字信号处理，如滤波、放大、数值计算等。
AD转换电路的原理基于采样定理和码化原理。
采样定理要求
模拟信号在采样过程中满足一定的采样频率，以保证采样后的信号的还原性。
码化原理是将连续的模拟信号转换为离散的数字信号，通过离散化的过程，将模拟信号的幅度转化为相应的数字量。
在实际应用中，AD转换电路的设计需要考虑诸多因素，包括
采样率、分辨率、信噪比、失真等指标。
同时，还需根据具体需求选择合适的ADC类型和精度。
总的来说，AD转换电路通过将模拟信号转换为数字信号，实现了对信号的数字化处理和存储。
它在通信、音频处理、自动控制等领域有着广泛的应用。
AD转换与显示电路设计
AD转换与显示电路设计AD转换与显示电路是将模拟信号转换为数字信号，并通过显示器显示出来的电路。
在各种电子设备中，AD转换与显示电路被广泛应用，例如数码相机、手机、电视机等。
本文将详细介绍AD转换与显示电路的设计原理和方法。
一、AD转换电路设计1.1AD转换理论基础AD转换是模拟信号转换为数字信号的过程，其核心在于使用采样和量化的方法。
采样是指将模拟信号按照一定时间间隔进行采集，将连续的模拟信号离散化。
量化是指将采样得到的信号根据一定的量化步长进行量化，将模拟信号转换为一系列有限离散的数字值。
1.2AD转换器选择与连接AD转换器有很多种类，常用的有逐次逼近型AD转换器（SAR-ADC）、比较型AD转换器（CMP-ADC）、积分型AD转换器（INT-ADC）等。
选择AD转换器需要根据系统需求、精度要求以及成本预算等因素进行综合考虑。
在连接AD转换器时，需要注意采样电容的选择和电源的稳定性。
采样电容的选择应根据模拟信号的频率进行合理匹配，以保证采样精度。
电源的稳定性对于AD转换的精度有着重要的影响，应尽量选择稳压电源或者添加滤波电路来保证电源的稳定性。
1.3电路布局与设计AD转换电路的设计要考虑信号的接地，对电路的布局进行合理规划，减少模拟信号与数字信号的干扰。
在布局设计时，应将模拟部分与数字部分相分离，分别布置，并通过适当的屏蔽手段减少干扰。
2.1显示器选择与连接显示器的选择与连接需要根据具体应用场景和要求进行综合考虑。
常用的显示器有数码管、液晶显示器（LCD）、有机发光二极管（OLED）等。
选择显示器时需要考虑显示分辨率、功耗、驱动电压等因素。
显示器连接电路一般包括驱动芯片、显示控制器和显示缓冲器。
驱动芯片负责控制显示器的驱动电压和显示模式，显示控制器负责将数字信号转换为驱动芯片所需的信号格式，显示缓冲器用于提供驱动芯片所需的电流和电压。
2.2显示电路布局与设计显示电路的布局设计需要考虑显示元件之间的互相干扰以及显示质量。
电路中的AD转换与DA转换
电路中的AD转换与DA转换在当今信息时代，电子设备已经渗透到我们生活的方方面面。
而这些电子设备的运作离不开AD转换（模数转换）和DA转换（数模转换）这两个关键环节。
本文将介绍AD转换和DA转换的原理、应用以及相关技术发展。
一、AD转换AD转换是模拟信号转换为数字信号的过程。
在电子设备中，传感器等设备输出的信号多为模拟信号，需要通过AD转换将其转换成数字信号，才能由电子器件进行处理和存储。
AD转换器通常由采样器、量化器和编码器组成。
采样器的作用是将模拟信号在一定的时间间隔内取样，量化器将取样的模拟信号分成有限个离散值进行量化，编码器将量化后的离散值转换成二进制数字信号。
通过这一过程，AD转换器能够将连续变化的模拟信号转换为离散的数字信号。
AD转换器广泛应用于各个领域，如音频、视频、电力系统等。
在音频领域，AD转换器用于将声音等模拟信号转换为数字信号，实现录音、播放等功能。
在电力系统中，AD转换器用于电能计量、监测等方面。
二、DA转换DA转换是数字信号转换为模拟信号的过程。
数字信号由计算机或其他数字系统处理和存储，而大部分外围设备如音箱、显示器等则需要模拟信号进行驱动。
DA转换器通常由数字信号输入端和模拟输出端组成。
数字信号输入端接收来自计算机或其他数字系统的数字信号，将数字信号按照一定的波形进行放大、滤波等处理后，经过模拟输出端输出为模拟信号。
这样，数字系统生成的数字信号便可以控制外围设备的模拟输出。
DA转换器广泛应用于音频设备、显示设备等领域。
在音频设备中，DA转换器用于将计算机中存储的音频文件转换为模拟信号，通过音箱输出高质量的音乐。
在显示设备中，DA转换器则将计算机生成的数字图像信号转换为模拟信号，驱动显示器显示各种图像。
三、技术发展随着科技的不断进步，AD转换与DA转换技术也得到了快速的发展与创新。
目前，高速、高精度、低功耗、小型化是AD转换与DA转换技术的发展方向。
在AD转换技术方面，新型的Delta-Sigma调制技术、超大规模集成电路技术等被广泛应用，提高了AD转换器的精度和信噪比。
ad转换电路的工作原理
ad转换电路的工作原理
AD转换器（Analog to Digital converter）是一种电路，可以将模拟信号转换成数字信号，广泛应用于各种电子产品中。
AD转换器的工作原理是将模拟信号进行采样、量化、编码三个步骤，并最终将其转换成数字信号输出。
首先，AD转换器会对信号进行采样，即按照一定时间间隔对信号进行取样，将连续的模拟信号变成离散的信号。
采样率是确定采样间隔的重要参数，通常采用的采样频率为信号频率的倍数。
接下来，采样得到的信号会被量化处理。
量化就是将连续的模拟信号按照一定的步长进行划分，变成若干个离散的数值。
步长是由 AD 转换器的分辨率决定的，数值范围也由分辨率决定。
在量化过程中，精度越高，分辨率越细，就可以更精确地表示模拟信号。
最后，采样和量化后的信号需要进行编码。
编码是将已经量化的信号转换成对应的二进制编码，从而使得计算机可以处理数字信号。
编码方式有两种，即串行式编码和并行式编码。
串行式编码逐位将模拟信号输出成二进制码，速度较慢；而并行式编码会同时进行多个采样点的编码，速度更快。
综上所述，AD转换器是将模拟信号转换成数字信号的重要电路。
通过采样、量化、编码三步骤，可以将模拟信号精确地转换成数字信号，从而方便计算机进行处理和传输。
在各种电子产品中广泛应用，成为数字信号处理的重要基础。
项目8AD与DA转换电路
8.1 A/D转换器及其应用
用于A／D转换的芯片种类很多，按其工作原理分为计数比较型、 逐次逼近比较型、双积分型等。不同A／D转换器芯片在速度、精度和 价格上均有差别，分辨率（输出结果的二进制数或BCD码位数）也有8 位、10位、12位及16位等。 8.1.1 A/D转换器主要性能指标 1.分辨率
CS
项目8 A/D与D/A转换电路
2.DAC0832的工作方式 DAC0832芯片内部分别设计有输入寄存器和DAC寄存器，以便对于
不同的应用简化硬件接。口电路设计。由于对两个寄存器可以采用不 同的控制方法，因此DAC0832可有三种不同的工作方式。 1）直通工作方式
当DAC0832所有控制信号（ILE、 CS 、WR1 、WR 2 、XFER ）都 为有效时，两个寄存器处于直通状态，此时数据线的数字信号经两个 寄存器直接进入D/A转换器进行转换并输出。 2)单缓冲工作方式
即所能转换的电压的范围。
项目8 A/D与D/A转换电路
8.1.2 ADC0809的内部结构及管脚功能 ADC0809是美国国家半导体公司生产的CMOS工艺8
通道、8位逐次逼近式A/D转换器。ADC0809可以和单 片机直接连接，由于它的性能一般能满足用户要求且 价格低廉，因此是目前国内应用最广泛的8位通用A/D 芯片。下面我们主要介绍逐次逼近型ADC的典型芯片 ADC0809及与单片机的接口方法。 1.内部结构
项目8 A/D与D/A转换电路
8.2.2 DAC0832的内部结构及管脚功能 DAC0832是并行输入、电流输出型的通用8位DAC0832，它具
有与单片机连接简便、控制方便、价格低廉等优点，被广泛应用 于微机系统中。DAC0832每次输入数字为8位二进制数，基准电压 范围为-10V～+10V；转换时间为lus；数据输入方式有直通、单缓 冲、双缓冲；单一电源供电+ 5V～+15V；输出电流线性度可在满 量程下调节；功耗为20mw。 1.内部结构和引脚功能
基于单片机的AD转换电路与程序设计
基于单片机的AD转换电路与程序设计单片机（MCU）是一种集成了处理器核心、内存、输入输出接口和各种外围设备控制器等功能的集成电路。
MCU通常用于嵌入式系统，广泛应用于各个领域，例如家电、工业控制、汽车电子等。
其中，AD转换是MCU中的一个重要模块，用于将模拟信号转换成数字信号。
在应用中，常常需要将外部的温度、湿度、压力或光照等模拟信号进行转换和处理。
AD转换电路一般由模拟输入端、引脚连接、采样保持电路、比较器、取样调节电路、数字输出端等部分组成。
模拟输入端负责接收外部的模拟量信号；引脚连接将模拟输入信号引到芯片的模拟输入端；采样保持电路负责将引脚输入的模拟信号进行采样和保持，保证AD转换的准确性；比较器用于将模拟信号与参考电压进行比较，判断信号的大小；取样调节电路用于调整模拟信号的边界；数字输出端将模拟信号转换成数字信号输出给MCU。
在程序设计方面，MCU通常使用C语言进行编程。
程序设计分为初始化和数据处理两个步骤。
初始化阶段主要包括设置IO口、初始化外设、设置模拟输入通道等工作。
数据处理阶段主要包括数据采样、数值转换、数据处理和输出等工作。
下面以一个简单的温度采集系统为例进行说明。
首先，在初始化阶段，需要设置IO口和外设，以及设置模拟输入通道。
具体步骤如下：1.设置IO口：根据具体需要配置MCU的引脚功能和工作模式。
2.初始化外设：根据需要初始化ADC模块，包括设置采样频率、参考电压等参数。
3.设置模拟输入通道：选择需要转换的模拟输入通道。
接下来，在数据处理阶段，需要进行数据采样、数值转换和数据处理。
具体步骤如下：1.数据采样：使用ADC模块进行模拟信号的采样，将采样结果保存到寄存器中。
2.数值转换：将采样结果转换成数字信号，可以使用如下公式进行转换：数字信号=（ADC采样结果/采样最大值）*参考电压3.数据处理：根据具体需求进行数据处理，例如计算平均值、最大值或最小值，也可以进行滤波或校正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A/D 转换电路导读:A/D 转换器（ADC ）是将模拟信号转换成数字信号的电路。
本章将介绍A/D 转换的基本概念和原理电路，重点介绍集成芯片中的常用转换方法：逐次逼近型和V —T 双积分型转换电路，常用集成ADC 芯片，并给出典型应用实例。
0.1 A/D 转换的基本概念A/D 转换过程包括取样、保持、量化和编码4个步骤，一般，前2个步骤在取样-保持电路中1次性完成，后2个步骤在A/D 转换电路中1次性完成。
1．取样和取样定理我们知道，要确定（表示）1条曲线，理论上应当用无穷多个点，但有时却并非如此。
比如1条直线，取2个点即可。
对于曲线，只是多取几个点而已。
将连续变化的模拟信号用多个时间点上的信号值来表示称为取样，取样点上的信号值称为样点值，样点值的全体称为原信号的取样信号。
1个取样信号示例如图1.1.1-1(b)所示。
取样时间可以是等间隔的，也可以自适应非等时间间隔取样。
问题是：对于频率为f 的信号，应当取多少个点，或者更准确地说应当用多高的频率进行取样？取样定理将回答这个问题：只要取样频率f S 大于等于模拟信号中的最高频率f max 的2倍，利用理想滤波器即可无失真地将取样信号恢复为原来的模拟信号。
这就是说，对于1个正弦信号，每个周期只要取2个样点值即可，条件是必须用理想滤波器复原信号。
这就是著名的山农（Shannon ）取样定理，用公式表示即为max S 2f f ≥（12.1-1）在工程上，一般取max S )5~4(f f ≥。
2．取样-保持取样后的样点值必须保存下来，并在取样脉冲结束之后到下1个取样脉冲到来之前保第12章A/D转换电路249持不变，以便ADC电路在此期间内将该样点值转换成数字量，这就是所谓取样-保持。
常用的取样-保持电路芯片有LF198等，其保持原理主要是依赖于电容器C上的电压不能突变而实现保持功能的。
3．量化与编码注意，取样保持后的样点值仍是连续的模拟信号，为了用数字量表示，必须将其化成某个最小数量单位△的整数倍。
比如取样保持后的电压值为10V，如果以“1V”为最小数量单位△，转换成的数字就是10；如果以“1mV”为单位，转换成的数字就是10000；这个化模拟量为数字量的过程称为量化。
有只舍不入式量化和有舍有入式量化2种。
转换之后的数字可以用10进制表示（如上述的“10”），也可以用2进制数表示（如“1010”），或用BCD码表示（如“0001 0000”）等，这就是所谓编码。
一般多用2进制码。
0.2 基本ADC电路模-数转换方法有直接ADC和间接ADC两种。
直接ADC中有并行比较法、反馈计数法和逐次逼近法等；间接ADC中有V—F（电压→频率）转换法和V—T（电压→时间）转换法等多种。
下面重点介绍集成芯片中用得最多的逐次逼近型和双积分型A/D转换器电路。
2.1 逐次逼近型ADC逐次逼近型ADC的工作原理很象人们量体重的过程：假如你的体重不超过200公斤，你会先加1个100公斤的秤砣试试看，如果发现100公斤的秤砣太大（比如实际体重是70公斤），就将此砣去掉；换1个50公斤的秤砣再试，发现50公斤的秤砣又偏小，故将其保留；然后再加1个25公斤的秤砣，发现体重不足75公斤，再将此25公斤的秤砣去掉，换1个更小一点的秤砣……如此进行，逐次逼近，直到满足要求为止。
图12.2.1-1就是按照上述构思而成的4位逐次逼近型ADC的原理电路图，由比较器、D/A转换器、寄存器、控制逻辑电路和时钟脉冲发生器5部分组成。
其工作过程大致如下：①当启动信号（即“START”信号，图中未示出）的正边沿到达后，电路被初始化为以下状态：寄存器TR3～TR0清零为d3d2d1d0=0000，从而DAC的模拟输出v O=0V；FF1～FF6组成的环形计数器的状态为Q1Q2Q3Q4Q5Q6=100000，门H3～H0被Q6=0封锁，数字输出D3D2D1D0=0000。
②START信号过后，即其下降边到达时，信号v C=1，A/D转换开始。
第1个CP脉冲到达时，如果输入的取样保持信号v I≠0V，则v I>v O=0V，v B=0，与门G3～G0被封锁，TR3的R=0、S=Q1=1，而TR2～TR0的S=0、R=1（注意，Q1=1经或门M2～M0使TR2～TR0的R=1），所以TR3～TR0被置为d3d2d1d0=1000，此数码经D/A转换变为满量程电压的一半左右（这相当于上述加100公斤的秤砣！）；与此同时，环形移位寄存器状态下移1位变250 第四部分数-模和模-数转换电路为Q1Q2Q3Q4Q5Q6=010000。
③第2个CP脉冲到达时，若v I<v O，则v B=1，门G3～G0被打开，Q2=1经门G3使TR3的R=1，其S=Q1=0，所以TR3将被复位，即d3=0（这相当于去掉100公斤的秤砣！）；与此同时TR2被置1，TR1、TR0被置0，即d3d2d1d0=0100（注意，如果第2个CP脉冲到达时v I>v O，则v B=0，G3～G0被封锁，TR3的S=R=0，将保留原状态d3=1不变，而d2d1d0=100）。
环形移位寄存器再次下移1位，变为Q1Q2Q3Q4Q5Q6=001000。
④类似地，第3个CP脉冲到达后，d1d0=10，Q1Q2Q3Q4Q5Q6=000100；第4个CP脉冲到达后，d0=1，Q1Q2Q3Q4Q5Q6=000010。
⑤第5个CP脉冲用于输出数字码：第5个CP脉冲到达后，Q1Q2Q3Q4Q5Q6=000001，Q6=1使门H3～H0开启，数字d4d3d2d1经门H3～H0送D3D2D1D0端输出。
⑥第6个CP脉冲用于电路初始化，电路将返回①所述的初始状态。
1个样点值转换第12章 A/D 转换电路 251双积分型ADC 是1种V —T 型A/D 转换器，原理电路如图12.2.2-1(a)所示，由积分器、比较器、计数器和部分控制电路组成。
工作过程如下： （1）平时（即A/D 转换之前），转换控制信号v C =0，计数器和触发器FFc 被清零，门G1、G2输出低电平，开关S 0闭合使电容C 完全放电，S 1掷下方，比较器输出v B =0，门G3关闭。
（2）v C =1时，开关S 0断开，开关S 1掷上方接输入信号V I ，积分器开始对V I 积分，输出电压为⎰-=-=tt RCV dt V RC v 0I I O 1（12.2.2-1） 显然v O 是1条负向积分直线，如图12.2.2-1(b)中t =0～T 1段实线所示。
与此同时，比较器输出v B =1（因v O <0），门G3开启，计数器开始计数。
（3）当积分到t =T 1=2n T cp 时（其中T cp 是时钟CP 的周期），n 位计数器计满2n 复0，FFc 置1，门G2输出高电平，开关S 1掷下方接基准电压（－V REF ），积分器开始对（－V REF ）进行积分。
设t =T 1时，v O 下降到v O =V O1，由式（12.2.2-1）1I O1TVV -=（12.2.2-2）252 第四部分 数-模和模-数转换电路图12.2.2-1 双积分型A/D 转换器的工作原理(a)原理电路(b)输出电压波形因为（－V REF ）为负值，所以从V 01开始向相反方向积分，即)()(11REF O11REF O1O T t RCV V dt V RC V v tT -+=--=⎰（12.2.2-3） v O 波形如图12.2.2-1(b)中t =T 1～（T 1+T 2）段实线所示（图中下方虚线是最大输入电压时的积分线）。
（4）当t =T 1+T 2时，v O 上升到v O =0V ，v B =0，门G3被关闭，计数器停止计数，此时计数器中保存下来的数字就是时间T 2。
由图可知，输入信号V I 越大，|V O1|越大，T 2就越大。
将式（12.2.2-2）、t =T 1+T 2和v O =0V 代入式（12.2.2-3）中，得02REF 1O =+-=T RCVT RC V v I从而有1REFI2T V V T =（12.2.2-4）显然，计数器中的数字d n-1d n-2…d 1d 0与输入信号V I 成正比。
[例12.2.2-1] 设10位双积分型A/D 转换器的基准电压V REF =8V ，时钟频率f cp =1MHz ，请问输入电压V I =2V 时A/D 转换器输出的数字D （10）是多少？ 解：因为时间T 2等于计数器中的数字乘以时钟周期T cp ，所以数字D （10）CP2)10(T T D =考虑到式（12.2.2-4）和T 1=2n T cp)(2REFI REF I 1)10(V VV V T T D n CP ==（12.2.2-5）代入V I =2V 、V REF =8V 和n=10，得256)82(2)(210REF I )10(===V V D n 如果用2进制显示，则为010*******。
双积分型A/D 转换器的最大优点是工作稳定，抗干扰能力强。
并且由式（12.2.2-5）可以看出，双积分型A/D 转换器的数字输出与积分电阻R 、积分电容C 、时钟频率f cp 无关。
双积分型A/D 转换器的最大缺点是速度较慢，所以主要用于数字电压表等低速测试系统中。
第12章 A/D 转换电路 253双积分型A/D 转换器的转换精度主要取决于位数、运算放大器和比较器的灵敏度和零点漂移等因素的影响。
0.3 常用ADC 芯片及其典型应用举例目前，常见的A/D 转换器的有效位数有4、6、8、10、12、14、16位以及BCD 码输出的213位、214位和215位等多种；转换速度有低速（≤1s ）、中速（≤1ms ）、高速（≤1μs ）和超高速（≤1ns ）等；就芯片组成而言，有些芯片不但包括ADC 基本电路，还包括多路转换开关、时钟电路、基准电压源或2→10转换器等，功能更加齐全。
表12.3-1中给出了部分ADC 芯片的一些特征参数，从中可了解当前ADC 芯片的状况，并可供使用参考。
表12.3-1 常见ADC 芯片下面给出几个典型应用实例，从中你不但可以了解到一些芯片的封装信息和引脚功能，而且可以看到，不同芯片有不同的输出方式，从而电路连接不同。
254 第四部分数-模和模-数转换电路[例12.3-1] 画出ADC0809与单片机87C51的接口线路，实现8路A/D转换。
解：ADC0809是8路8位ADC芯片，片内有8路模拟开关、地址锁存与译码、256电阻梯形网络、电子开关树、逐次逼近寄存器、比较器和3态输出锁存器等，特别适合与微机接口。
87C51是8位CMOS单片微机芯片，有1个双工口P0口和2个半双工口P1口、P2口，其中P0.0～P0.7（P0口的8个引脚号）主要用作数据和地址总线口。
