CW /CCW:电机旋转方向控制。 CLOCK :步 进 时 钟 脉 冲 ,信 号 的 上 升 沿 触 发 。 HALF / FULL:高电平,HALF 有效,四相 8 拍;低电 平,FULL 有 效,四 相 单 4 拍 ( translator 为 偶 数 状 态 ) ; 低电平,FULL 有 效,四 相 双 4 拍 ( translator 为 奇 数 状 态)。 RSTET:复位 到 HOME 初 始 状 态 ( STATE = 1,ABCD = 0101) 。 用 L297 输出信 号 可 控 制 L298 双 H 桥 驱 动 集 成 电路,用 来 驱 动 电 压 为 46 V,每 相 电 流 为 2. 5 A 以 下 的步进电动 机。 L297 也 可 用 来 控 制 由 达 林 顿 晶 体 管 组 成 的 分 立 电 路 ,驱 动 更 高 电 压 、更 大 电 流 的 步 进 电 动 机。此器件的特性是 只 需 要 时 钟、方 向 和 模 式 输 入 信 号。相位是由内部产 生 的,因 此 可 减 轻 微 处 理 机 和 程 序设计的负担。L297 主 要 由 译 码 器、2 个 固 定 斩 波 频 率的 PWM 恒流斩波器以及输出逻辑控制组成。其核 心是脉冲分配器,它产生 3 种相序信号,对应于 3 种不 同的工作方式,即:①半步方式( HALFSTEP,半 步 ) ;② 基本步距( FULLSTEP,整 步 ) 一 相 激 励 方 式;③ 基 本 步 距两相激励方式。脉 冲 分 配 器 内 部 是 1 个 3 bit 可 逆 计数器,加上一些组合逻辑,产生每周期 8 步格雷码时 序信号,这 也 就 是 半 步 工 作 方 式 的 时 序 信 号。 此 时 HALF / FULL 信号 为 高 电 平。 若 HALF / FULL 取 低 电 平,得到基 本 步 距 工 作 方 式,即 4 步 工 作 方 式。 L297

直流电动机正反转proteus仿真设计-参考模板

直流电动机正反转proteus仿真设计-参考模板

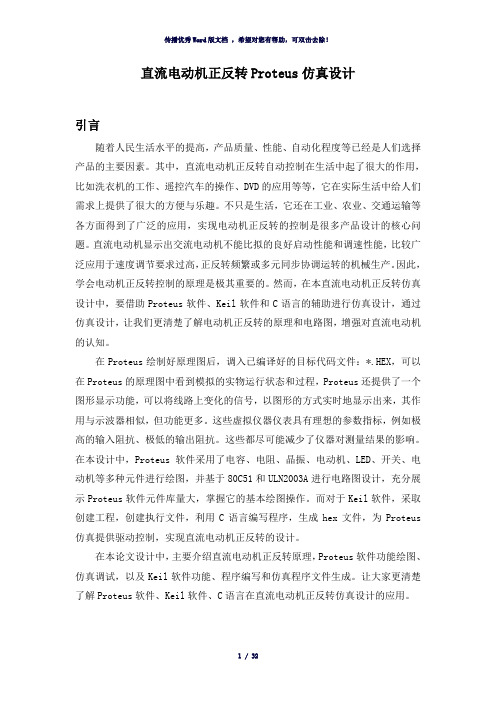

直流电动机正反转Proteus仿真设计引言随着人民生活水平的提高,产品质量、性能、自动化程度等已经是人们选择产品的主要因素。

其中,直流电动机正反转自动控制在生活中起了很大的作用,比如洗衣机的工作、遥控汽车的操作、DVD的应用等等,它在实际生活中给人们需求上提供了很大的方便与乐趣。

不只是生活,它还在工业、农业、交通运输等各方面得到了广泛的应用,实现电动机正反转的控制是很多产品设计的核心问题。

直流电动机显示出交流电动机不能比拟的良好启动性能和调速性能,比较广泛应用于速度调节要求过高,正反转频繁或多元同步协调运转的机械生产。

因此,学会电动机正反转控制的原理是极其重要的。

然而,在本直流电动机正反转仿真设计中,要借助Proteus软件、Keil软件和C语言的辅助进行仿真设计,通过仿真设计,让我们更清楚了解电动机正反转的原理和电路图,增强对直流电动机的认知。

在Proteus绘制好原理图后,调入已编译好的目标代码文件:*.HEX,可以在Proteus的原理图中看到模拟的实物运行状态和过程,Proteus还提供了一个图形显示功能,可以将线路上变化的信号,以图形的方式实时地显示出来,其作用与示波器相似,但功能更多。

这些虚拟仪器仪表具有理想的参数指标,例如极高的输入阻抗、极低的输出阻抗。

这些都尽可能减少了仪器对测量结果的影响。

在本设计中,Proteus软件采用了电容、电阻、晶振、电动机、LED、开关、电动机等多种元件进行绘图,并基于80C51和ULN2003A进行电路图设计,充分展示Proteus软件元件库量大,掌握它的基本绘图操作。

而对于Keil软件,采取创建工程,创建执行文件,利用C语言编写程序,生成hex文件,为Proteus 仿真提供驱动控制,实现直流电动机正反转的设计。

在本论文设计中,主要介绍直流电动机正反转原理,Proteus软件功能绘图、仿真调试,以及Keil软件功能、程序编写和仿真程序文件生成。

让大家更清楚了解Proteus软件、Keil软件、C语言在直流电动机正反转仿真设计的应用。

基于Proteus的步进电机闭环控制仿真

基于Proteus的步进电机闭环控制仿真

本科毕业设计论文题目基于Proteus的步进电机闭环控制仿真毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。

作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。

作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。

基于51单片机的步进电机正反转可控设计与仿真

基于51单片机的步进电机正反转可控设计与仿真

2020.19设计研发基于51单片机的步进电机正反转可控设计与仿真李建中(江苏省海门中等专业学校,江苏南通,226100)摘要:步进电机是伺服控制中的关键部件,对步进电机进行精确高效地控制,是实现精密运动、制造等的重要手段。

釆用51单片机作为电机的控制核心-ULN2003A作为电机的驱动芯片,选用额定电压为5V的小型步进电机,设置正转、反转、停止、加速、减速5个按钮,其中正转、反转和停止均有对应的LED指示灯。

通过Keil进行控制程序的编写,在Proteus 中进行仿真电路的连接,结果表明:电路设计正确;步进电机能够根据按钮指令进行运转,达到了设计预期;系统可应用于某些需要高精度控制的场合。

关键词:步进电机;51单片机;ULN2003A;Keil;ProteusDesign and Simulation of Positive and Negative Rotation ofStepping Motor Based on51Single Chip MicrocomputerLi Jianzhong(Jiangsu Province Haimen Secondary Vocational School,Narrtong Jiangsu,226100)Abst r act;St epper motor is the key compone n t in servo cont r ol.It is an import a n t means to realize precise motion and manufacture to control stepping motor accurately and efficiently.51single chip microcomputer is used as the cont r ol core of the mot o r,uln2003a is used as the driving chip of the motor,the small st e pping motor with:r ated volt a ge of5V is selec t ed,and five buttons of forward rotation,reverse rotation,stop,acceleration and deceleration are set,and the corresponding LED indicator lights are used for forward rotation,reverse rotation and stop.The resuIts show that:the circuit design is correct;the stepper motor can operate according to the button command,which meets the design expectation;the system can be applied to some occasions requiring high-precision control.Keywords:stepper motor;51single chip microcomputer;ULN2003A;Keil;Proteus0引言步进电机在工业制造、数控机床、各种伺服系统中均有应用。

直流电动机正反转proteus仿真设计讲解学习

直流电动机正反转proteus仿真设计讲解学习

直流电动机正反转p r o t e u s仿真设计直流电动机正反转Proteus仿真设计引言随着人民生活水平的提高,产品质量、性能、自动化程度等已经是人们选择产品的主要因素。

其中,直流电动机正反转自动控制在生活中起了很大的作用,比如洗衣机的工作、遥控汽车的操作、DVD的应用等等,它在实际生活中给人们需求上提供了很大的方便与乐趣。

不只是生活,它还在工业、农业、交通运输等各方面得到了广泛的应用,实现电动机正反转的控制是很多产品设计的核心问题。

直流电动机显示出交流电动机不能比拟的良好启动性能和调速性能,比较广泛应用于速度调节要求过高,正反转频繁或多元同步协调运转的机械生产。

因此,学会电动机正反转控制的原理是极其重要的。

然而,在本直流电动机正反转仿真设计中,要借助Proteus软件、Keil软件和C语言的辅助进行仿真设计,通过仿真设计,让我们更清楚了解电动机正反转的原理和电路图,增强对直流电动机的认知。

在Proteus绘制好原理图后,调入已编译好的目标代码文件:*.HEX,可以在Proteus的原理图中看到模拟的实物运行状态和过程,Proteus还提供了一个图形显示功能,可以将线路上变化的信号,以图形的方式实时地显示出来,其作用与示波器相似,但功能更多。

这些虚拟仪器仪表具有理想的参数指标,例如极高的输入阻抗、极低的输出阻抗。

这些都尽可能减少了仪器对测量结果的影响。

在本设计中,Proteus软件采用了电容、电阻、晶振、电动机、LED、开关、电动机等多种元件进行绘图,并基于80C51和ULN2003A进行电路图设计,充分展示Proteus软件元件库量大,掌握它的基本绘图操作。

而对于Keil软件,采取创建工程,创建执行文件,利用C语言编写程序,生成hex文件,为Proteus仿真提供驱动控制,实现直流电动机正反转的设计。

在本论文设计中,主要介绍直流电动机正反转原理,Proteus软件功能绘图、仿真调试,以及Keil软件功能、程序编写和仿真程序文件生成。

基于proteus的步进电机仿真

基于proteus的步进电机仿真
(2)步进电机的换向控制
如果给定工作方式正序换相通电,步进电机正转。若步进电机的励磁方式为三相六拍,即A→AB→B→BC→C→CA→A。如果按反序通电换相,A→AC→C→CB→B→BA→A,则电机就反转。其他方式情况类似。
(3)步进电机的速度控制
如果给步进电机发一个控制脉冲,它就转一步,再发一个脉冲,它会再转一步。两个脉冲的间隔越短,步进电机就转得越快。调整送给步进电机的脉冲频率,就可以对步进电机进行调试。
bit direction=1; //方向标志
基于proteus的步进电机仿真
摘要:步进电机广泛应用在生产实践的各个领域。步进电机是一种进行精确步进运动的机电执行元件,它广泛应用于工业机械的数字控制,为使系统的可靠性、通用性、可维护性以及性价比最优,根据控制系统功能要求及步进电机应用环境,确定了设计系统硬件和软件的功能划分,从而实现了基于8051单片机的四相步进电机的开环控制系统。控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计,实现了四相步进电机的正反转,急停等功能。人们用它来驱动时钟和其他采用指针的仪器,打印机、绘图仪,磁盘光盘驱动器、各种自动控制阀、各种工具化的关键产品之一,被广泛应用在各种自动化控制系统中,随着微电子和计算机技术的发展,它的需要量与日俱增,在各个国民经济领域都有应用。步进电机是机电数字控制系统中常用的执行元件,由于其精度高、体积小、控制方便灵活,因此在智能仪表和位置控制中得到了广泛的应用,大规模集成电路的发展以及单片机技术的迅速普及,为设计功能强,价格低的步进电机控制驱动器提供了先进的技术和充足的资源。为实现单片机控制步进电机系统在数控机床上的应用,系统设计了两个外部中断,以实现步进电机在某段时间内的反复正反转功能,也即数控机床的刀架自动进给运动,随着单片机技术的不断发展,单片机在日用电子产品中的应用越来越广泛,自六十年代初期以来,步进电机的应用得到很大的提高。

单片机课程设计-正反转可控的步进电机

正反转可控的步进电机1 引言本课程设计目的是为了进一步掌握单片机系统,加强对系统设计和应用能力的培养而开设的综合设计训练环节。

本系统用51单片机和ULN2003A电机驱动芯片并加入控制按钮来实现步进电机的正、反转控制。

2 设计方案及原理步进电机可以对旋转角度和转动速度进行高精度的控制。

作为控制执行部件,广泛应用于自动控制和精密仪器等领域。

例如在仪器仪表、机床设备以及计算机的外围设备中(如打印机和绘图仪),常有对精确的、可控制的回转源的需要。

在这种情况下,使用步进电机最为理想。

2.1 步进电机控制步进电机两个相邻磁极之间的夹角为60°,线圈绕过相对的两个磁极构成一相。

此外各磁极上还有5个分布均匀的锯形小齿。

电机转子上没有绕组。

当某相绕组通电时,响应的两个磁极就分别形成N-S极,产生磁场,并与转子形成磁路。

如果这是定子的小齿与转子的小齿没有对齐,则在磁场的作用下,转子将转动一定的角度,使转子齿与定子齿对齐,从而使步进电机向前“走”一步。

如果通过单片机按顺序给绕组施加有序的脉冲电流,就可以控制电机的转动,从而进行了数字到角度的转换。

转动的角度大小与施加的脉冲数成正比,转动的速度与脉冲频率成正比,而转动方向则与脉冲的顺序有关。

2.2 步进电机驱动方式步进电机常用的驱动方式是全电压驱动,即在电机移步与锁步时都加载额定电压。

为防止电机过流及改善驱动特性需加限流电阻。

由于步进电机锁步时,限流电阻要消耗掉大量的功率。

因此,限流电阻要有较大功率容量,并且开关管也要有较高的负载能力。

步进电机也可以使用软件方法,即使用单片机实现,这样不但简化了电路,同时降低了成本。

使用单片机以软件方式驱动步进电机,不但可以通过编程方法在一定范围之内自由的设定步进电机的转速,往返转动的角度以及转动次数等;还可以方便灵活的控制步进电机的运行状态,以满足不同用户的需求。

因此常把单片机步进电机控制电路称之为可编程步进电机控制驱动器。

基于proteus步进电机仿真及程序

proteus中的步进电机有两种,六线制(MOTOR-STEPPER)和四线制(MOTOR-BISTEPPER),六线制的左右中间两根线接电源,任然剩下四根,但的顺序和四线制的不同,见下图。

注意a,b,c,d的顺序在实际情况中,单片机是不能直接拖动步进电机的,需用ULN2003这样的器件两个步进电机都是四相电机。

如果用四拍:那么P2输出的(顺时针)顺序就是:0x03,0x06,0x0c,0x09a 1 0 0 1b 1 1 0 0c 0 1 1 0d 0 0 1 1如果用八拍:那么P2输出的(顺时针)顺序就是:0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x09a 1 1 0 0 0 0 0 1b 0 1 1 1 0 0 0 0c 0 0 0 1 1 1 0 0d 0 0 0 0 0 1 1 1给一个测试八拍的仿真程序:1.#include<reg52.h>2.3.main(){4.while(1){5.unsigned int i,j,k;6.for(k=0;k<255;k++){7.for(i=0;i<75;i++)8.for(j=0;j<255;j++);9.P2=0x01;10.for(i=0;i<75;i++)11.for(j=0;j<255;j++);12.P2=0x03;13. for(i=0;i<75;i++)14.for(j=0;j<255;j++);15.P2=0x02;16.17. for(i=0;i<75;i++)18.for(j=0;j<255;j++);19.P2=0x06;20.for(i=0;i<75;i++)21.for(j=0;j<255;j++);22.P2=0x04;23.for(i=0;i<75;i++)24.for(j=0;j<255;j++);25.P2=0x0c;26. for(i=0;i<75;i++)27.for(j=0;j<255;j++);28.P2=0x08;29.30. for(i=0;i<75;i++)31.for(j=0;j<255;j++);32.P2=0x09;33.34.35.}36. }37.}。

基于Proteus的步进电机的设计仿真

绪论上个世纪就出现了步进电动机,它是一种可以自由回转的电磁铁,动作原理和今天的反应式步进电动机没有什么区别,也是依靠气隙磁导的变化来产生电磁转矩。

在本世纪初,由于资本主义列强争夺殖民地,造船工业发展很快,同时也使得步进电动机的技术得到了长足的进步。

到了80年代后,由于廉价的微型计算机以多功能的姿态出现,步进电动机的控制方式更加灵活多样。

原来的步进电机控制系统采用分立元件或者集成电路组成的控制回路,不仅调试安装复杂,要消耗大量元器件,而且一旦定型之后,要改变控制方案就一定要重新设计电路。

计算机则通过软件来控制步进电机,更好地挖掘出电动机的潜力。

因此,用计算机控制步进电机已经成为了一种必然的趋势,也符合数字化的时代趋势。

步进电机和普通电动机不同之处是步进电机接受脉冲信号的控制。

步进电机靠一种叫环形分配器的电子开关器件,通过功率放大器使励磁绕组按照顺序轮流接通直流电源。

由于励磁绕组在空间中按一定的规律排列,轮流和直流电源接通后,就会在空间形成一种阶跃变化的旋转磁场,使转子步进式的转动,随着脉冲频率的增高,转速就会增大。

步进电机的旋转同时与相数、分配数、转子齿轮数有关。

现在比较常用的步进电机包括反应式步进电机、永磁式步进电机、混合式步进电机和单相式步进电机等。

其中反应式步进电机的转子磁路由软磁材料制成,定子上有多相励磁绕组,利用磁导的变化产生转矩。

现阶段,反应式步进电机获得最多的应用。

步进电机和普通电机的区别主要就在于其脉冲驱动的形式,正是这个特点,步进电机可以和现代的数字控制技术相结合。

不过步进电机在控制的精度、速度变化范围、低速性能方面都不如传统的闭环控制的直流伺服电动机。

在精度不是需要特别高的场合就可以使用步进电机,步进电机可以发挥其结构简单、可靠性高和成本低的特点。

使用恰当的时候,甚至可以和直流伺服电动机性能相媲美。

步进电机广泛应用在生产实践的各个领域。

它最大的应用是在数控机床的制造中,因为步进电机不需要A/D转换,能够直接将数字脉冲信号转化成为角位移,所以被认为是理想的数控机床的执行元件。

毕业设计51单片机控制步进电机正反转的工作原理Protues仿真DXP[指南]

毕业设计51单片机控制步进电机正反转的工作原理Protues 仿真 DXP[指南]当开关SC接通电源,SB、SA、SD断开时,由于C相绕组的磁力线和1、4号齿之间磁力线的作用,使转子转动,1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿,2、5号齿就和A、D相绕组磁极产生错齿。

依次类推,A、B、C、D八拍工作方式的步距角是单四拍与双四拍的一半,因此,八拍工作方式既可以保持较高的转动力ULN2003的驱动直接用单片机系统的5V电压,可能力矩不是很大,大家可自行加大驱动电压到12V。

1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。

这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

虽然步进电机已被广泛地应用,但步进电机并不能象普通的直流电机,交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事,它涉及到机械、电机、电子及计算机等许多专业知识。

目前,生产步进电机的厂家的确不少,但具有专业技术人员,能够自行开发,研制的厂家却非常少,大部分的厂家只一、二十人,连最基本的设备都没有。

仅仅处于一种盲目的仿制阶段。

这就给户在产品选型、使用中造成许多麻烦。

签于上述情况,我们决定以广泛的感应子式步进电机为例。

叙述其基本工作原理。

望能对广大用户在选型、使用、及整机改进时有所帮助。

二、感应子式步进电机工作原理(一)反应式步进电机原理由于反应式步进电机工作原理比较简单。

下面先叙述三相反应式步进电机原理。

1、结构: 电机转子均匀分布着很多小齿,定子齿有三个励磁绕阻,其几何轴线依次分别与转子齿轴线错开。

0、1/3て、2/3て,(相邻两转子齿轴线间的距离为齿距以て表示),即A与齿1相对齐,B与齿2向右错开1/3て,C与齿3向右错开2/3て,A'与齿5相对齐,(A'就是A,齿5就是齿1)下面是定转子的展开图:2、旋转: 如A相通电,B,C相不通电时,由于磁场作用,齿1与A对齐,(转子不受任何力以下均同)。
