Coreldraw造型工具与交互设置画蝴蝶利用Coreldraw的交互式工具可以制作出一系列特殊效果，通过变形对象，给对象添加新的元素或改变对象外观等多种操作，使其达到不同的效果，本文以制作蝴蝶为例，介绍造型工具和交互式工具的使用。
花蝴蝶预览效果图一、贝塞尔造型工具绘制蝴蝶翅膀执行【文件】|【新建】命令，建立一个新的文件(或按键盘上的Ctrl+N快捷键)。
步骤1 绘制蝴蝶翅膀在工具箱中选择【贝塞尔工具】，鼠标在工作区变为形状，在图层中拖动鼠标，绘制不规则图形如图1-4-1所示。
步骤2 镜像对象选择渐变填充后的对象，执行【编辑】|【仿制】命令，复制对象。
用鼠标移动复制后的对象到合适的位置，单击属性栏中的【水平镜像】按钮，执行镜像操作，效果如图1-4-5所示。
图1-4-5镜像对象步骤3 绘制蝴蝶其他翅膀依次在工具箱中选择【贝塞尔工具】，在图层中拖动鼠标，绘制不规则图形。
并在工具箱中单击【形状工具】，用鼠标单击图形对象进行节点编辑，作为蝴蝶下端的翅膀，设置效果如图1-4-6所示。
图1-4-6设置节点变形图1-4-7复制属性设置按照上面参数设置，单击【确定】按钮，此时鼠标形状变为黑色箭头，用鼠标单击前面绘制的翅膀，执行效果如图1-4-8所示。
图1-4-8复制填充属性将翅膀移动到前面绘制的翅膀下面，复制对象调整位置，执行效果如图1-4-9所示。
图1-4-9复制翅膀∙第1页：贝塞尔造型工具绘制蝴蝶翅膀（一）∙第2页：贝塞尔造型工具绘制蝴蝶翅膀（二）∙第3页：交互式阴影工具表现翅膀的美丽色彩步骤4 绘制蝴蝶身体在工具箱中选择【椭圆工具】，在图层中绘制椭圆对象，并将椭圆填充的CMYK值设置为(0，20，20，50)，设置效果如图1-4-10所示。
图1-4-10绘制椭圆依次在工具箱中选择【矩形工具】，在椭圆对象上绘制矩形作为身体的花纹，效果如图1-4-11所示。
图1-4-11绘制矩形选择所有的矩形对象，依次在工具箱中选择【单色填充工具】，打开【单色填充】对话框，设置填充参数如图1-4-12所示。
CorelDRAW教程4第5讲 对象的变形,焊接,
案 例 分 析
案 例 分 析
课后小结
本讲着重讲解了利用焊接，修剪和 交叉等工具绘制图形;以及艺术笔工具、 度量工具的使用.
上 机 作 业、制作电影胶片
所用工具： ① Ctrl+I (导入) ② 对齐与分布； ③ 再制 ④ 修剪
邮
上
机
票
作
业
室
内
作
平
面
品
布 置
欣
图
赏
拓展题:绘制各种脸部表情

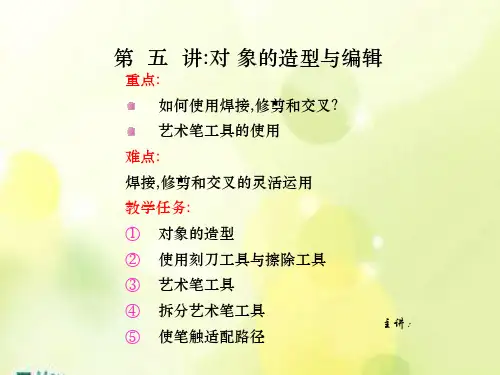

第 五 讲:对 象的造型与编辑
重点:
如何使用焊接,修剪和交叉？
艺术笔工具的使用
难点:
焊接,修剪和交叉的灵活运用
教学任务:
① 对象的造型
② 使用刻刀工具与擦除工具
③ 艺术笔工具
④ 拆分艺术笔工具 ⑤ 使笔触适配路径
主讲：
任务一、对象的造型 (重点内容)
1.焊 接 将几个图形对象结合成一个图形对象，相交的部分融合
接，处理后的对象将采用什么样的填充和轮廓。 C
A、采用位于最上层对象的填充和轮廓;
B、采用位于最下层对象的填充和轮廓;
C、采用最后一个被选定对象的填充和轮廓;
D、采用第一个被选定对象的一起成为一个新对象的命令是
（）
A.焊接
A
B.修剪
C.相交
D.简化
５、刻刀工具不可（ ）
刻 刀 工 具
任务三：擦除工具（X）
位图和矢量图均可擦除。 擦除后自动闭合。
任务四、艺术笔工具
利用艺术笔工具中的：预设、画笔、喷罐、 书法、压力笔工具，可绘制出CorelDraw自带 的各类轮廓及图形。
案 例 分 析
案例分析：漫游的鱼
度量工具
CorelDRAW11-4 基本形状 对齐 群组 结合 造型
取消组合与取消全部群组对象
对象群组后，可以将群组后的对象取消群组，从而恢复 多个对象的独立性。
编辑课件ppt
12
取消群组
方法一：排列/取消群组 方法二：属性栏上取消群组按钮 方法三：Ctrl+U
对象的群组与解散群组
对象的群组
方法一：排列/群组 方法二：选中群组对象单击鼠标右键 方法三：属性栏群组按钮 方法四：Ctrl+G 对象的群组可以多重使用，即几个对象群组后， 还可以与其他对象群组。
编辑课件ppt
11
编辑群组对象中的单个对象
对象群组后，如需对其中某一个对象进行编辑修改， 则按Ctrl，再单击需编辑对象即可。
简化：可以减去后面图形对象中与前面图形对象的重叠 部分，并保留前面和后面的图形对象。
前剪后：可以减去后面的图形对象及前、后图形对象 的重叠部分，只保留前面图形对象留剩下的部分。
后剪前：可以减去前面的图形对象及前、后图形对象的 重叠部分，只保留后面图形对象留剩下的部分。
来源对象：可以保留焊接对象的副本 目标对象：在焊接后保留目标对象的副本
编辑课件ppt
8
如图所示，可将图形添加到符号库中。
要重复多次利用，单击符号 列表下方的“插入”按钮即 可插入到工作区页面，如果 操作熟练，可以直接拖动符 号列表中保存的预设图形到 工作区页面。 符号库中的符号图形等会随 你的作品文件一起存储的， 下次打开此文件保存在库中 的图形仍然可用。
编辑课件ppt
流程图形状
绘制流程图中常用的对象。 其属性栏上点击完美形状可得到一个如右 图的菜单，在其中可选不同类型的形状。
CorelDRAW平面设计 图形对象的3D效果制作
章 章目录 节 节目录
10.2.3 添加透视效果
使用“添加透视”命令，可以在绘图页面的具体操作步骤。
步骤 01 打开一个素材图形文件（素材\第10章\雅轩阁.cdr），选择“轩”字所在 的群组对象，如图所示。
步骤 02 单击“效果”|“添加透视”命令，图形对象的周围将显示一个带有4个节 点的网格，如图所示。
步骤 01 打开一幅素材图形文件（素材\第10章\HAPPY.cdr），如图所示，然后选 择工具箱中的交互式“封套工具”。
步骤 02 单击工具属性栏中的“双弧模式”按钮，选择文本右上角的节点，单击鼠 标左键并向右上角拖拽，至合适的位置后释放鼠标，如图所示。
章 章目录 节 节目录
选中文本对象
调整节点
10.2.1 添加封套效果
选择透视效果
清除对象透视效果
10.2.4 编辑透视效果
步骤 07 运用选择工具选择一个透视的图形对象，如图所示。
章 章目录 节 节目录
清除透视效果
10.3 制作立体化效果
10.3.1 添加立体效果 10.3.2 设置立体灭点 10.3.3 设置旋转效果 10.3.4 设置颜色效果
10.3.5 柔和斜角效果 10.3.6 浮雕斜角效果 10.3.7 金属斜角效果
使用工具箱中的交互式轮廓图工具，可以为图形对象添加轮廓图效果，下面 介绍创建轮廓图的具体操作步骤。
步骤 01 打开一幅素材图形文件（素材\第10章\震撼3周年.cdr），如图所示。
步骤 02 选择工具箱中的交互式轮廓图工具，将鼠标移至绘图页面中需要创建轮廓 图的文字的右下角，按住鼠标左键并向右下角拖拽，如图所示。
步骤 03 用与上方法，调整左上角以及中间的节点至合适的位置，如图所示。

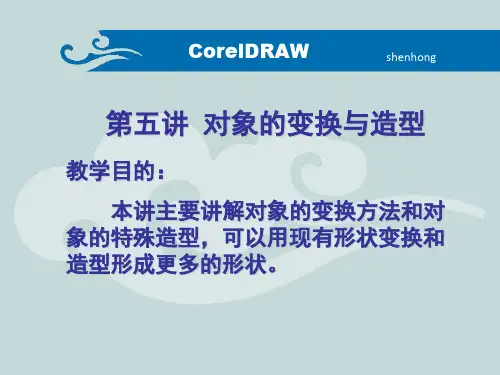

CorelDRAW教程系列6第五讲 对象的变换与造型
CorelDRAW 3、自由变换工具 可以对对象执行自由变换
shenhong
CorelDRAW
shenhong
二、对象的造型
排列/造型，包括以下几个功能：
1、焊接
将多个对象焊接为一个对象，焊接后的对象填 充为底层对象的填充色。
CorelDRAW
shenhong
2、修剪
可以用一个对象修剪另一个对象，如果有多个对 象，则对最底层对象进行修剪。
shenhong
三、结合（Ctrl+L）和拆分（Ctrl+K）
结合是指将两个对象结合为一个对象；对象结合 后会以底层对象的填充色和轮廓来显示。
若是以Shift键来加选对象，则以最后选取的对象 的填充色和轮廓来显示。
使用结合时，偶数个对象相交的位置会被修剪。
拆分可以将对象进行拆分。
CorelDRAW
B、镜像
需配合Ctrl键使用，才能使对象不变形。
垂 直 镜 像 水平镜像
CorelDRAW
shenhong
C、旋转和倾斜
旋转和倾斜要在对象的旋转状态下执行。
注：按Ctrl，则以15度倍数旋转。 按Shift，在旋转同时还可以执行缩放。
CorelDRAW
shenhong
2、变换面板 排列/变换，在子菜单中任选一项，打开变换面板 变换面板可以精确达到绘图要求
CorelDRAW
shenhong
3、相交 在多个对象相交处创建一个新的对象。
4、简化
选取对象后，最上层的保留原有形状，其他被修 剪掉。
CorelDRAW
shenhong
5、前减后 顶层对象被底层对象修剪，原对象被删除。
6、后减前 底层对象被顶层对象修剪，原对象被删除。
第四课CorelDRAW福字制作

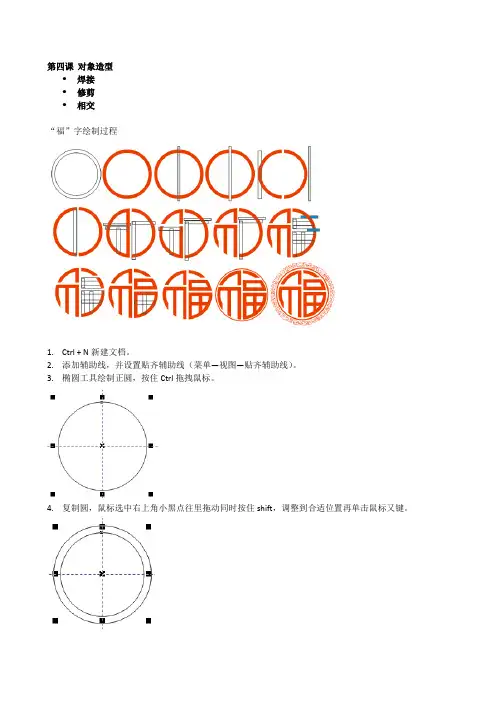

第四课对象造型焊接修剪相交“福”字绘制过程1.Ctrl + N新建文档。
2.添加辅助线，并设置贴齐辅助线（菜单—视图—贴齐辅助线）。
3.椭圆工具绘制正圆，按住Ctrl拖拽鼠标。
4.复制圆，鼠标选中右上角小黑点往里拖动同时按住shift，调整到合适位置再单击鼠标又键。
5.选中两个圆，按Ctrl+L结合在一起，填充红色并去掉轮廓。
6.在红色圆中心绘制一个矩形图形1，选中矩形和和圆设置水平中心对齐按C。
7.显示造型面板，菜单—窗口—泊坞窗—造型。
8.选中矩形图形1，在造型面板选择修剪，在来源对象前面打勾，再点击修剪按钮。
9.点击完修剪按钮后，鼠标移动到修剪目标对象（红色圆），点击左键完成修剪。
10.把矩形图形1移动到一边，再选中修剪后的圆，按Ctrl+K打散。
11.用矩形工具绘制福字的轮廓线矩形图形2（矩形图形1的宽度要小于矩形图形2）。
12.调整好矩形图形2的长度，并和左半圆右对齐按R。
13.移动复制矩形图形2，移动到合适位置再按右键。
多复制几个留后面焊接用。
14.选中左半圆和矩形做快速焊接。
15.把矩形图形1旋转90度设置成水平位置修剪左半圆。
16.点击修剪按钮，再修剪左半圆目标对象。
17.修剪完后把矩形图形1移到另一边，并调整其它矩形图形。
18.选中左半圆，打散Ctrl+K。
19.调整矩形图形，并上对齐T键，然后快速焊接。
20.福字左边矩形图形焊接后的效果。
21.接着修剪，先绘制矩形图形。
22.左边效果。
23.福字的右边，复制并调整好矩形图形。
24.用蓝色的矩形修剪右半圆。
25.修剪完右半圆并打散Ctrl+K。
26.调整“口”字，注意矩形的对齐，然后快速焊接在一起。
27.调整“田”字外边框，注意矩形的对齐，然后快速焊接在一起。
28.再调整田字中间的“+”位置并快速焊接。
29.以中心点绘制两个外圆。
30.选中两个外圆结合Ctrl+K并填充红色，然后选中所有图形对象群组Ctrl+G。
31.导入边框Ctrl+I，边框和“福”字做水平对齐C、垂直对齐E。
CorelDRAW组织和造型对象
1.8.2 使用【删除虚设线工具】
【删除虚设线工具】是一个对象形状编辑工具，它可 以删除相交对象中两个交叉点之间的线段，从而产生新的 图形形状。
（1）选择【形状工具】|【删除虚设线工具】。
（2）移动鼠标到要删除的线段处，此时【删除虚设 线工具】的图标会竖立起来。
提示：对齐对象时， 最后一个被选择的 对象，即为对齐的 基准。
1.2.2 分布对象
使用CorelDRAW X3的分布功能，可以使两个或多个对象 在水平或垂直方向上按照所做设置有规则的分布。选择【排列】 |【对齐和分布】|【对齐与分布】命令，打开【对齐与分布】 对话框，然后单击【分布】选项卡标签，设置对象分布方式 。
（1）选择要相减的对象，对象之间要的重叠的区域。
（2）选择【窗口】|【泊坞窗】|【修整】命令，在【修整】 泊坞窗中选择【前减后】选项。
（3）单击【应用】按钮即可完成前减后操作，减去 所有后面对象及重叠部分。
选择要执行前减后操作的所有对象，单击属性栏中的 【前减定需要处理的图形对象，选择【涂抹笔刷】工具， 此时光标变成椭圆形状，椭圆中间的圆点为笔刷的中心， 拖动鼠标即可涂抹拖动路径上的图形。如果笔刷中心位于 图形轮廓之外时拖动鼠标，则可以删除笔刷在图形上的涂 抹区域；若笔刷中心在图形轮廓内部时拖动鼠标，则可以 在图形上添加涂抹区域。
例：邮票
1.6.2 使用【粗糙笔刷】
命令。
在结合对象时可能会遇到下面几种情况。
（1）使用圈选方式选中对象时，结合后生成的新对象将会 保留所选对象中排列顺序位于最下层的对象的内部填色、轮 廓色、轮廓笔等属性。
（2）按Shift键逐个选取对象，则结合的对象将会保留最后 选取的对象的属性
CorelDRAW平面设计中图形对象的特效制作
步骤 02 选取工具箱中的变形工具， 在属性栏上选择“推拉变 形”按钮、在“预设列表” 下拉框中选择“推角”， 如图所示。
章 章目录 节 节目录
绘制正圆图形
设置“预设列表”
9.2.1 制作推拉变形
步骤 03 设置完成后，页面中的正圆图形发生变化，且中心点处会出现有一个箭头 光标，效果如图所示。
步骤 04 选中箭头光标并拖拽至合适位置处，即可改变图形样式，效果如图所示。
1．直线调和效果 直线调和效果就是在两个对象之间产生的调和对象沿着直线渐变。下面介绍创
建直线调和效果的具体操作步骤如下：
步骤 01 打开一幅素材图形文件（素材\第9章\高跟鞋.cdr），如图所示。
步骤 02 选择工具箱中的交互式调和工具，将鼠标移至绘图页面中的白色圆形上， 如图所示。
章 章目录 节 节目录
章 章目录 节 节目录
“推拉变形”初始效果
创建复合调和效果
9.2.1 制作推拉变形
步骤 05 在属性栏上设置“推拉振幅”为85，也可以得到相应的效果，如图所示。
章 章目录 节 节目录
设置“推拉振幅”
9.2.2 制作拉链变形
CorelDRAW X7中文版拉链变形允许将锯齿效果应用于对象的边缘，可以调 整效果的振幅与频率。使用多边形工具绘制椭圆，在工具箱中找到“变形工具”， 在上面的属性栏中单击“拉链变形”按钮，可以手动设置“拉链振幅”（调整锯齿 效果中锯齿的高度）。拉链频率（用来调整锯齿效果中锯齿的数量），也可以直接 在图形上拖拽。产生的锯齿效果。
9.1.1 创建调和效果
2．沿路径调和效果 步骤 03 拖拽至小圆的白色图形上后，释放鼠标左键，即可创建沿路径调和效果， 效果如图所示。
章 章目录 节 节目录
