在coreldraw中,如何将全部曲线的轮廓一起转换为对象
CorelDRAW教程4第5讲 对象的变形,焊接,
案 例 分 析
案 例 分 析
课后小结
本讲着重讲解了利用焊接，修剪和 交叉等工具绘制图形;以及艺术笔工具、 度量工具的使用.
上 机 作 业、制作电影胶片
所用工具： ① Ctrl+I (导入) ② 对齐与分布； ③ 再制 ④ 修剪
邮
上
机
票
作
业
室
内
作
平
面
品
布 置
欣
图
赏
拓展题:绘制各种脸部表情
第 五 讲:对 象的造型与编辑
重点:
如何使用焊接,修剪和交叉？
艺术笔工具的使用
难点:
焊接,修剪和交叉的灵活运用
教学任务:
① 对象的造型
② 使用刻刀工具与擦除工具
③ 艺术笔工具
④ 拆分艺术笔工具 ⑤ 使笔触适配路径
主讲：
任务一、对象的造型 (重点内容)
1.焊 接 将几个图形对象结合成一个图形对象，相交的部分融合
接，处理后的对象将采用什么样的填充和轮廓。 C
A、采用位于最上层对象的填充和轮廓;
B、采用位于最下层对象的填充和轮廓;
C、采用最后一个被选定对象的填充和轮廓;
D、采用第一个被选定对象的一起成为一个新对象的命令是
（）
A.焊接
A
B.修剪
C.相交
D.简化
５、刻刀工具不可（ ）
刻 刀 工 具
任务三：擦除工具（X）
位图和矢量图均可擦除。 擦除后自动闭合。
任务四、艺术笔工具
利用艺术笔工具中的：预设、画笔、喷罐、 书法、压力笔工具，可绘制出CorelDraw自带 的各类轮廓及图形。
案 例 分 析
案例分析：漫游的鱼
度量工具
coreldraw_学习心得
CorelDRAW 学习心得CorelDraw主要用途在于平面广告设计、商标设计、产品包装设计、艺术图形创作、漫画创作等，对于产设的同学来说coreldraw是一个很好的，也是必须熟练掌握的二维软件。
虽然学习的时间很短，但通过两个月紧凑的学习我的表达能力提高了不少，有些东西手绘很难实现，使用Coreldraw就很容易实现了，在产品形态课上表现的特别的明显。
下面是我在平时的学习中总结的一些快捷方式和心得。
1：在使用取色工具是按住SHIFT键可以实现拾色器与油漆桶间的转换！2：复制一个图形的快捷方法是选中、拖动、右键或者选择这个图形，按下小键盘上的+就会在此图形上面复制出一个图形，连续按小键盘上的+就会复制出很多图形！3：按住CTRL键不放向上或向下（向左或向右）拖动图形，可以在确定了图像的左右（上下）位置的情况下只调整图形的上下位置！4：绘制同心圆可以使用三点椭圆工具或者按住CTRL找到圆心即可；同时按住SHIFT+CTRL 可以画出从中心出发的正圆或正方向。
5：如果需要让文字按照某个路线走的话，可以先使用贝赛尔工具建立曲线，然后在选择文字工具在此曲线上双击即可输入内容！如果输入成功，而又不想保留曲线，可以选中文字，然后按CTRL+Q将文字转换为曲线，然后再选中曲线删除就可以了或者使用文本路径。
6：拆分图形阴影可以在阴影上单击鼠标右键，在弹出的快捷菜单中选择“拆分阴影群组在图层1”命令，也可以直接按下快捷键CTRL+K对阴影进行拆分！7：在属性栏上单击“完美形状”按钮，在弹出的面板中单击选择图形后，在工作区内拖动鼠标左键绘制图形即可，如果按拄CTRL拖动，得到的图形就是一个规则的图形！8：将图形转换为曲线是编辑图形的基本方法，字体转换成曲线，拆分到图层后，同样能对字体形状进行编辑！9：使用射线渐变填充能使图形具有膨胀感，适用于图形的制作！10：网格填充比渐变填充更能体现填充图形的质感但比较适合小面积的填充！11：如果要体现出物体的体积感，可以依照图示中的重叠的方法，使图形看上去具有层次感，层次感，然后在上层的图形中应用交互式透明效果！12：笔刷颜色的填充是面与面颜色的对比，受光部分颜色浅些，背光部分颜色深些，在填充颜色时应充分注意这一点！13：复制图形属性的简便方法为：选择要复制属性的图形A，按住鼠标右键拖动到另一个图形B上，会弹出一个快捷键菜单，选择“复制所有属性”命令，即可复制A的所有属性！14：如果需要复制A的属性给B，可以单击A图形，然后点按右键拖动到B，然后根据提示就可以选择你所需要的了！具，待每一个字母下面都出现一个小方块时，就可以自由的向左向右调整字距，如果用在段落文本上，则可以自由的上下，左右调整行距和字距到所需要的位置！16：使用手绘工具，或者贝寒尔工具时，按住CTRL键不放可绘制出垂直的或水平的直线！17：字体图形拆分到图层后，白色的部分就变成了黑色并置于图层的下面！18：调整图形的形状时，在图形路径上双击可添加节点，双击节点可删除节点！在颜色选择器上更换相关的颜色，能准确的得到效果！19：执行“位图-转换为位图”命令，将手机中按钮后面的底图转换为位图，然后对图形进行编辑，可以突出手机的质感！20：若要将图形轮廓作为图形对象进行编辑，可执行“排列-将轮廓转换为对象”命令，将图形的轮廓转换为对象进行编辑，将轮廓转换为对象后，不再具有轮廓的任何属性。

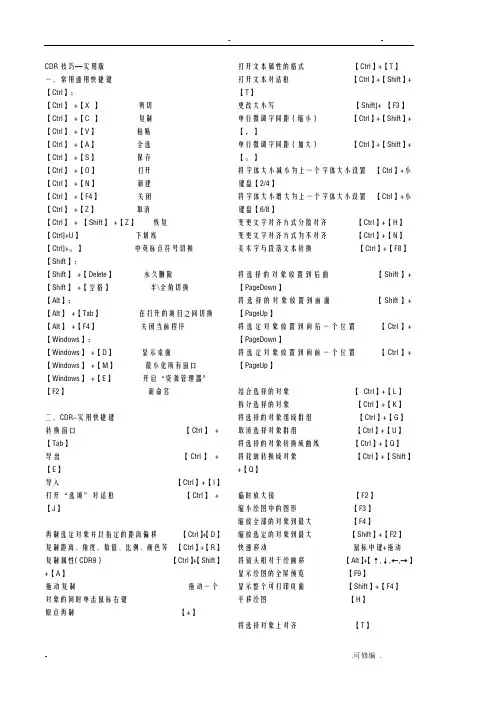

cdr快捷键大全
CDR技巧—实用版一、常用通用快捷键【Ctrl】：【Ctrl】+【X 】剪切【Ctrl】+【C 】复制【Ctrl】+【V】粘贴【Ctrl】+【A】全选【Ctrl】+【S】保存【Ctrl】+【O】打开【Ctrl】+【N】新建【Ctrl】+【F4】关闭【Ctrl】+【Z】取消【Ctrl】+ 【Shift】+【Z】恢复【Ctrl]+U】下划线【Ctrl]+。
】中英标点符号切换【Shift】：【Shift】+【Delete】永久删除【Shift】+【空格】半\全角切换【Alt】：【Alt】+【Tab】在打开的项目之间切换【Alt】+【F4】关闭当前程序【Windows】：【Windows】+【D】显示桌面【Windows】+【M】最小化所有窗口【Windows】+【E】开启“资源管理器”【F2】新命名二、CDR-实用快捷键转换窗口【Ctrl】+ 【Tab】导出【Ctrl】+ 【E】导入【Ctrl】+ 【I】打开“选项”对话框【Ctrl】+ 【J】再制选定对象并以指定的距离偏移【Ctrl】+【D】复制距离、角度、数值、比例、颜色等【Ctrl】+【R】复制属性（CDR9）【Ctrl】+【Shift】+【A】拖动复制拖动一个对象的同时单击鼠标右键原点再制【+】打开文本属性的格式【Ctrl】+【T】打开文本对话框【Ctrl】+【Shift】+【T】更改大小写【Shift]+ 【F3】单行微调字间距（缩小）【Ctrl】+【Shift】+【，】单行微调字间距（加大）【Ctrl】+【Shift】+【。
】将字体大小减小为上一个字体大小设置【Ctrl】+小键盘【2/4】将字体大小增大为上一个字体大小设置【Ctrl】+小键盘【6/8】变更文字对齐方式分散对齐【Ctrl】+【H】变更文字对齐方式为不对齐【Ctrl】+【N】美术字与段落文本转换【Ctrl】+【F8】将选择的对象放置到后面【Shift】+【PageDown】将选择的对象放置到前面【Shift】+【PageUp】将选定对象放置到向后一个位置【Ctrl】+【PageDown】将选定对象放置到向前一个位置【Ctrl】+【PageUp】结合选择的对象【Ctrl】+【L】拆分选择的对象【Ctrl】+【K】将选择的对象组成群组【Ctrl】+【G】取消选择对象群组【Ctrl】+【U】将选择的对象转换成曲线【Ctrl】+【Q】将轮廓转换成对象【Ctrl】+【Shift】+【Q】临时放大镜【F2】缩小绘图中的图形【F3】缩放全部的对象到最大【F4】缩放选定的对象到最大【Shift】+【F2】快速移动鼠标中键+拖动将镜头相对于绘画移【Alt】+【↑,↓,←,→】显示绘图的全屏预览【F9】显示整个可打印页面【Shift】+【F4】平移绘图【H】将选择对象上对齐【T】将选择对象下对齐【B】左对齐选定的对象【L】将选择对象右对齐【R】水平对齐选择对象的中心【E】垂直对齐选择对象的中心【C】对齐选择对象的中心到页中心【P】打开“对齐与分布”对话框【Alt】+【A】+【A】打开“轮廓笔”对话框【F12】打开“轮廓颜色”对话框【Shift】+【F12】将渐变填充应用到对象【F11】将标准填色应用至物件【Shift】+【F11】编辑对象的节点【F10】将填充添加到对象【G】打开「位置泊坞窗口」【Alt】+【F7】打开「旋转泊坞窗口」【Alt】+【F8】打开「缩放与镜像泊坞窗口」【Alt】+【F9】打开「大小泊坞窗口」【Alt】+【F10】打开「符号泊坞窗口」【Ctrl】+【F11】打开「滤镜泊坞窗口」【Alt】+【F3】包含指定线性度量线属性的功能【Alt】+【F2】三、对象选择技巧1、按空格键可以快速切换到“挑选”工具。
CorelDRAW 10入门
在CorelDRA W 中，可以通过编辑节点、应用交互式变形效果、使用封套及菜单命令等不同的方法对对象进行一系列的变形操作。
4.1 曲线对象变形操作曲线图形的本质是由节点与线段构成的。
在曲线图形的路径中，节点可以决定路径的改变方向，而相邻两个节点之间的部分就是线段，曲线图形可以有曲线线段和直线线段两种类型，它们之间可以互相转换。
在CorelDRAW中，使用手绘工具、贝兹曲线工具、艺术笔触工具或螺旋形工具所绘制的图形都是曲线。
当使用绘图工具绘制出曲线图形时，经常需要对其进行必要的修改才能符合要求。
单击工具箱中的造形工具（Shape Tool）图标右下角的小三角形，将弹出造形工具组中的所有造形工具，如图4-1-1所示。
其中，使用造形工具可以通过编辑节点来使曲线对象进行变形。
由于封闭的图形也含有节点，因此造形工具同样可以对封闭图形进行变形操作，但在有些情况下，需要将其转换为曲线对象，方能对节点进行编辑。
图4-1-1 利用造形工具可以改变所选对象的外形、改变矩形的圆角、制作弧线、扇形等，方法如下。
（1）使用选取工具选取对象后，选择造形工具，则该对象的外形曲线上将显示全部节点。
将光标移至曲线图形的某个节点上单击，即可将该节点选中，这时被选中的节点将显示用于调节它的控制点，如图4-1-2所示。
4对象变形图4-1-2 选取节点当使用造形工具单击选中直线线段的尾端节点时，尾端节点将呈空心方块状，而选中曲线线段的尾端节点时，尾端节点则呈实心方块状，如图4-1-3所示。
图4-1-3 选取直线和曲线的尾端节点（2）如要选择封闭图形中的某一节点，只需使用造形工具单击该封闭图形中要选择的节点即可；如按住Shift键，并使用工具逐个单击要选择的节点，或使用工具框选几个节点，即可一次选择多个节点；如在选择造形工具后，单击其属性栏中的Select All Nodes（选择所有节点）按钮，或选择Edit（编辑）| Select All（全选）| Nodes（节点）菜单，可选择所有节点。
中文版CorelDRAWX7基础培训教程 第4章 图形轮廓设置与颜色填充
12
拆分阴影置于底层
4.4.2 设置网状填充
选择网格填充图形，选择网状填充工具，即可创建网格，在属性栏中可更改网格大 小、选取模式，双击网格线可添加节点，双击已有节点可删除节点；选择网格上的节 点后，拖动节点可调整颜色节点位置，并在属性栏中设置节点的类型、节点的颜色和 节点的不透明度等。
网格大小 选区模式 节点编辑 取样颜色 透明度 曲线平滑度 节点编辑
4.2.1 课堂案例——制作热气球
09
绘制与填充图形
10
绘制底部图形与线条
4.2.1 课堂案例——制作热气球
09
设置热气球下端图形 并设置颜色
10
复制并更改 热气球颜色
11
绘制云朵
4.2.2 使用调色板填充颜色
选择【窗口】/【调色板】命令，在弹 出的子菜单中选择相应的调色板模式，即 可打开调色板。 选择需要填充的对象，单击调色板中
4.2.4 使用“对象属性”、“颜色”泊坞窗或交互式填充工具填充颜色
选择【窗口】/【泊坞窗】/【对象属性】命令，打开“对象属性”泊坞窗，单击“填充” 按钮，再单击“均匀填充”按钮，在打开的面板中单击“颜色滴管”按钮，可在界面中单击 需要吸取的颜色来填充对象；选择颜色工具，将打开“颜色泊坞窗”泊坞窗，其填充方法与 “对象属性”泊坞窗相同；选择填充图形后，再选择交互式填充工具，在属性栏中单击“均 匀填充”按钮，在右侧单击填充色下拉按钮，在打开的面板中可设置填充模式、颜色模式和 具体的颜色值。
知识要点：
调色板、钢笔工具、智能填充、“颜色”
泊坞窗、交互式填充工具。
4.2.1 课堂案例——制作热气球
01
绘制与填充矩形
02
绘制线条并设置 指定填充颜色
CorelDRAW 12循序渐进5 对象的轮廓设定
CorelDRAW 12循序渐进5 对象的轮廓设定
在CorelDRAW 12 中的矢量图像都由填充色与轮廓色组成，用户或以设定填充色与轮廓色，上节给大家讲了填充色的设定，这节给大家讲轮廓色的设定。
选择“窗口” > “泊坞窗” > “属性管理器”（Alt+Enter ）命令，在打开的“对象属性”对话框里的“轮廓”标签里进行一些曲线对象的设置。
一般最简单的方式是通过轮廓笔来进行设置：
单击工具箱中的轮廓工具按钮，在展开的工具栏中按下轮廓笔对话框按钮（F12 ），打开“轮廓笔对话框”：
颜色：在这里可以为对象设置轮廓色，默认调色板为CMYK 调色板，如要自行设定，可按下调色板下方的“其它……”按钮，在开启的对话框中进行设定。
宽度：在下拉列表中，可以选择轮廓的宽度，也可自行输入轮廓的宽度值。
样式：在下拉列表中，有许多的轮廓样式供选择。
编辑样式：单击此按钮可以开启“编辑线条样式”对话框，自行编辑轮廓笔的样式。
拖动滑杆可以调整单元样式的长度，在线格上点击可设置轮廓实线与虎线的位置，编辑完成后单击“添加”按钮将其添加到样式库中。
箭头：在此项中可以设置箭头的样式。
CorelDRAW X4是矢量绘图软件CORELDRAW的第14个版本
CorelDRAW X4是矢量绘图软件CORELDRAW的第14个版本，使用直观的矢量插图和页面布局工具创建卓越的设计，并使用专业照片编辑软件，润饰和增强照片效果。
中文名CorelDRAW X4官方简体中文版外文名CorelDraw X4 发行时间2008年09月05日制作发行Corel 研发机构加拿大Corel公司程序类型专业矢量图绘图工具软件平台Windows软件介绍编辑中文名: CorelDRAW X4官方简体中文版主要功能：CorelDRAWX4能将位图图像转换为可编辑和可缩放矢量图形文件。
新版本包含50多项新功能和显著增强的功能，能够加快创新过程、简化项目管理和优化图形设计工作流。
套件包括：矢量图形创建、版面设计程序CorelDRAW X4，专业图像编辑应用程序Corel PHOTO-PAINT X4，专业位图转换矢量文件程序Corel PowerTRACE ™X4，一键式屏幕捕捉程序Corel CAPTURE X4，CorelDRAW 手册，培训视频，10,000多张高质量剪贴画和数码图像素材。
缺陷：美术字和文本框在没有转曲之前拖动很容易造成崩溃，谨慎保存你的文件。
快捷键编辑(Navigatorwindow)【N】保存当前的图形【Ctrl】+【S】打开编辑文本对话框【Ctrl】+【Shift】+【T】擦除图形的一部分或将一个对象分为两个封闭路径【X】撤消上一次的操作【Ctrl】+【Z】撤消上一次的操作【ALT】+【Backspase】垂直定距对齐选择对象的中心【Shift】+【A】垂直分散对齐选择对象的中心【Shift】+【C】垂直对齐选择对象的中心【C】将文本更改为垂直排布（切换式）【Ctrl】+【.】打开一个已有绘图文档【Ctrl】+【O】打印当前的图形【Ctrl】+【P】打开“大小工具卷帘”【ALT】+【F10】运行缩放动作然后返回前一个工具【F2】运行缩放动作然后返回前一个工具【Z】导出文本或对象到另一种格式【Ctrl】+【E】导入文本或对象【Ctrl】+【I】发送选择的对象到后面【Shift】+【B】将选择的对象放置到后面【Shift】+【PageDown】发送选择的对象到前面【Shift】+【T】将选择的对象放置到前面【Shift】+【PageUp】发送选择的对象到右面【Shift】+【R】发送选择的对象到左面【Shift】+【L】将文本对齐基线【ALT】+【F12】将对象与网格对齐(切换)【Ctrl】+【Y】对齐选择对象的中心到页中心【P】绘制对称多边形【Y】拆分选择的对象【Ctrl】+【K】将选择对象的分散对齐舞台水平中心【Shift】+【P】将选择对象的分散对齐页面水平中心【Shift】+【E】打开“封套工具卷帘”【Ctrl】+【F7】打开“符号和特殊字符工具卷帘”【Ctrl】+【F11】复制选定的项目到剪贴板【Ctrl】+【C】复制选定的项目到剪贴板【Ctrl】+【Ins】设置文本属性的格式【Ctrl】+【T】恢复上一次的“撤消”操作【Ctrl】+【Shift】+【Z】剪切选定对象并将它放置在“剪贴板”中【Ctrl】+【X】剪切选定对象并将它放置在“剪贴板”中【Shift】+【Del】将字体大小减小为上一个字体大小设置。
CDR快捷键使用技巧(超详细版)
CDR技巧一、常用通用快捷键【Ctrl】：【Ctrl】+【X 】剪切【Ctrl】+【C 】复制【Ctrl】+【V】粘贴【Ctrl】+【A】全选【Ctrl】+【S】保存【Ctrl】+【O】打开【Ctrl】+【N】新建【Ctrl】+【F4】关闭【Ctrl】+【Z】取消【Ctrl】+ 【Shift】+【Z】恢复【Ctrl]+U】下划线【Ctrl]+。
】中英标点符号切换【Shift】：【Shift】+【Delete】永久删除【Shift】+【空格】半\全角切换【Alt】：【Alt】+【Tab】在打开的项目之间切换【Alt】+【F4】关闭当前程序【Windows】：【Windows】+【D】显示桌面【Windows】+【M】最小化所有窗口【Windows】+【E】开启“资源管理器”【F2】新命名二、CDR-实用快捷键转换窗口【Ctrl】+ 【Tab】导出【Ctrl】+ 【E】导入【Ctrl】+ 【I】打开“选项”对话框【Ctrl】+ 【J】再制选定对象并以指定的距离偏移【Ctrl】+【D】复制距离、角度、数值、比例、颜色等【Ctrl】+【R】复制属性（CDR9）【Ctrl】+【Shift】+【A】拖动复制拖动一个对象的同时单击鼠标右键原点再制【+】打开文本属性的格式【Ctrl】+【T】打开文本对话框【Ctrl】+【Shift】+【T】更改大小写【Shift]+ 【F3】单行微调字间距（缩小）【Ctrl】+【Shift】+【，】单行微调字间距（加大）【Ctrl】+【Shift】+【。
】将字体大小减小为上一个字体大小设置【Ctrl】+小键盘【2/4】将字体大小增大为上一个字体大小设置【Ctrl】+小键盘【6/8】变更文字对齐方式分散对齐【Ctrl】+【H】变更文字对齐方式为不对齐【Ctrl】+【N】美术字与段落文本转换【Ctrl】+【F8】将选择的对象放置到后面【Shift】+【PageDown】将选择的对象放置到前面【Shift】+【PageUp】将选定对象放置到向后一个位置【Ctrl】+【PageDown】将选定对象放置到向前一个位置【Ctrl】+【PageUp】结合选择的对象【Ctrl】+【L】拆分选择的对象【Ctrl】+【K】将选择的对象组成群组【Ctrl】+【G】取消选择对象群组【Ctrl】+【U】将选择的对象转换成曲线【Ctrl】+【Q】将轮廓转换成对象【Ctrl】+【Shift】+【Q】临时放大镜【F2】缩小绘图中的图形【F3】缩放全部的对象到最大【F4】缩放选定的对象到最大【Shift】+【F2】快速移动鼠标中键+拖动将镜头相对于绘画移【Alt】+【↑,↓,←,→】显示绘图的全屏预览【F9】显示整个可打印页面【Shift】+【F4】平移绘图【H】将选择对象上对齐【T】将选择对象下对齐【B】左对齐选定的对象【L】将选择对象右对齐【R】水平对齐选择对象的中心【E】垂直对齐选择对象的中心【C】对齐选择对象的中心到页中心【P】打开“对齐与分布”对话框【Alt】+【A】+【A】打开“轮廓笔”对话框【F12】打开“轮廓颜色”对话框【Shift】+【F12】将渐变填充应用到对象【F11】将标准填色应用至物件【Shift】+【F11】编辑对象的节点【F10】将填充添加到对象【G】打开「位置泊坞窗口」【Alt】+【F7】打开「旋转泊坞窗口」【Alt】+【F8】打开「缩放与镜像泊坞窗口」【Alt】+【F9】打开「大小泊坞窗口」【Alt】+【F10】打开「符号泊坞窗口」【Ctrl】+【F11】打开「滤镜泊坞窗口」【Alt】+【F3】包含指定线性度量线属性的功能【Alt】+【F2】三、对象选择技巧1、按空格键可以快速切换到“挑选”工具。
