2014年秋粤沪版九年级物理第十四章《探究欧姆定律》单元检测题
2014年秋粤沪版九年级物理第十四章《探究欧姆定律》单元检测题
一、选择题(每小题3分，共30分)
l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是( ) A．强度大的铁丝B．细且价格较便宜的铝丝
C．粗一点的铜丝D．性能稳定的镍铬合金丝
2、下列选项中属于影响导体电阻大小因素的是( )
A．导体两端的电压B．导体的材料C．导体中的电流D．导体实际消耗的电功率3、关于电流、电压和电阻的关系，下列说法正确的是( )
A．通过导体的电流越大，这段导体的电阻就越大
B．导体两端的电压越大，通过这段导体的电流就越大
C．两个电阻中的电流相等，则两个电阻一定是串联
D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为( )
A．1.0A B．0.50A C．0.25A D．无法确定
5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。
根据图l可知( )
A．甲导体的电阻比乙的大B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大D．无法比较甲、乙的电阻大小。
6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2= ( )
A．1：2 B．2：1 C．1：3 D．3：1
7、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为( ) A．1：2 B．2：1 C．2：3 D．1：3
8、超导体一旦应用于实际，下列用电器仍可使用的是( )
A．电饭锅B．电炉C．电风扇D．电热毯
9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压
表均有示数．过一会儿，电压表的示数变大，可能发生的故障是( )
A．可能是L1灯丝断了B．一定是L1短路
C．可能是L2灯丝断了D．一定是L2短路
10、如图5所示，电源电压恒定，合上开关S后，向左移动R2的滑片的
过程中，两电表的示数变化为( )
A．的示数增大，的示数增大B．的示数增大，的示数减小
C．的示数减小，的示数增大D．的示数减小，的示数减小
二、填空题(每小题3分，共24分)
11、如图6所示，当开关闭合后，用酒精灯对铜导线加热，电流表的读数会，这是因为导体的电阻与有关，酒精灯对铜导线加热时，导线的电阻(选填“变大”、“变小”或“不变“”)．
12、某滑动变阻器标有“100Ω5A”字样。
它表示这变阻器的电阻变化范围是，允许通过的电流最大值是。
图7所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器，若将接线柱B、C接入了电路，则顺时针转动旋钮触片时，收音机的音量将变。
13、如图8所示电路，R1=10Ω，R2=5Ω，通过R1的电流为0.2A．R1和R2的连接方式是联，R1两端电压为V，电源电压为V。
14、在图9电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是V，通过R2的电流是A，电路中的总电阻R总是Ω。
15、“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”。
路口的交通指示灯是的(选填“串联”或“并联”)，它们所接的电路电压是伏。
有时红灯快结束时黄灯也同时亮了，此时电路中的总电流(选填“变大”、“不变”或“变小”)。
16、图10是关于电阻A、B的I—U图像。
由图可知，电阻A的阻值是Ω，B 的阻值是Ω，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A。
17、如图11所示，当开关S由闭合到断开时，电压表和电流表的示数变化的情况是：A1；A2；V 。
18、如图12，电源电压保持不变，电阻R1= R2= R3=10Ω。
要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，应断开开关，此时电流表的示数为I2；则I1：I2= 。
三、作图题(6分)
19、在图13中，要求用电流表测量灯泡L2
中的电流(0.3A)，电压表测量灯泡L1两端的电
压，L1、L2并联，变阻器调节L1的亮度，开关
控制整个电路。
请根据要求将实物连接用笔画线
代替导线连接完整。
四、实验题(共24分) 20、(8分)小红在探究“导体的电阻跟哪些因素有关”的实验中．猜想：①电阻可能与导体的材料有关；
②电阻可能与导体的温度有关；
③电阻可能与导体的长度有关；④电阻可能与导体的横截面积有关。
表中是她在实验中所用导体的相关记录：
(1)要探究猜想①，应该选用导体A 和 (选填导体编号)进行对比实验；
(2)要探究猜想③，应该选用导体C 和 (选填导体编号)进行对比实验；
(3)要探究猜想④，应该选用导体A 和 (选填导体编号)进行对比实验；
(4) 以上实验用到了 的实验方法。
21、(16分)用伏安法测定一只电阻的阻值，现给你一只电压表、一只电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。
(1)实验的原理是 ；(2分)
(2)在方框内画出实验
电路图。
(4分)
(3)在这次实验中，电流
表和电压表的指示位置如图
14所示，那么未知电阻R x
中的电流是 A ，R x
两端的电压是 V ，R x 的阻值是 Ω。
(4分)
(4)连接电路时，开关应处于 状态；滑动变阻器应该将滑片移到 处。
(3分)
(5)(3分)某个小组在实验中，连接好电路，检查后，闭合开关发现无论怎样移动滑动变阻器滑片，灯不亮，电流表都没有示数，而电压表有示数，造成这种现象的原因可能是( )
A 、电流表坏了 C 、电灯被短路了
B 、灯泡的灯丝断了或者电灯处接触不良 D 、电压表坏了
五、计算题(16分)
22、(6分)如图15所示电路中，R 的阻值为10Ω，电源电压为6 V ．闭合开关S 时，电压表的示数为2 V ．则 (1)电流表的示数
是多少?(2)电灯两端电压是多大?
23、(10分)在如图16所示的电路中，电源电压为
3V 。
闭合开关S ，电流表A 1的示数为0.9A ，电流表A 2
的示数为0.3A ，计算：
(1)通过R 1的电流是多大?(2)R 2的阻值是多大?
(3)当把R 1、R 2串联后接在原电源两端，电路中电流
为多大?
R
参考答案
一、选择题：1—5：C B B A A 6—10：B C C C A
二、填空题
1l 、变小 温度 变大 12、0—100Ω 5A 大 13、串 2 3
14、12 0.4 12 15、并联 220 变大 16、5 10 0.6
17、不变、变小、交小；18、S 1S 2、S 1S 2、4：l ；
三、作图题 19、略
四、实验题
20、(1)D ；(2)A ；(3)B ；(4)控制变量法
21、(1)I
U R = (2)略 (3)0.4、4、10 (4)断开、阻值最大 (5)B 五、计算题
22、解：(1)R 与灯泡串联，通过R 的电流即是电流表所测电流。
由欧姆定律得： 电流表的示数A V R U I 2.0102=Ω
== (3分) (2)根据串联电路的电压特点得：
电灯两端电压为U L =U 一U R =6V 一2V=4V (3分)
答：(1)电流表的示数是0.2A ；(2) 电灯两端电压是4V 。
23、解：(1)由并联电路电流特点可得通过R l 的电流I l =I —I 2=0.9A —0.3A=0.6A (3分)
(2)R 2两端电压即为电源电压，由R U I =得：Ω===103.0322A
V I U R (3分) (3)根据（1）和（2）的计算，同理，R l 的电阻为Ω===56.0311A
V I U R (1分) R l 、R 2串联后接在原电源两端，则总电阻是：R=R 1+R 2=5Ω+10Ω=15Ω (1分) 那么，电路中电流为： A V R U I 2.0153=Ω
== (2分) 答：(1)通过R l 的电流是0.6A ；(2)R 2的阻值是10Ω；(3) 当把R 1、R 2串联后接在原电
源两端，电路中电流是0.2A 。
难点详解沪粤版九年级物理上册第十四章探究欧姆定律综合测试练习题(含答案解析)
沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。
地磅工作时，重物越重，电表的示数就越大。
下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A ．B ．C ．D ．3、如图所示的是琳琳设计的电路图，当她闭合开关S 1、S 2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（ ）A ．两个电流表的示数相等B ．A 1测的是通过L 1的电流C ．两灯L 1与L 2电阻之比为1：4D ．两灯L 1与L 2电阻之比为4：14、如图所示电路，若甲、乙均为电流表时，断开开关S ，两电流表读数为2:3I I =甲乙:，若甲、乙均为电压表时，闭合开关S ，则两电压表的读数（ ）A ．:2:3U U =乙甲B ．:2:1U U =乙甲C ．:1:3U U =甲乙D ．:3:1U U =甲乙5、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P 2放在（ ）。
考点解析沪粤版九年级物理上册第十四章探究欧姆定律综合测试试卷(含答案详解版)
沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。
地磅工作时，重物越重，电表的示数就越大。
下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A．B．C．D．2、下列说法中正确的是（）A．摩擦起电的实质是产生电子B．电压表不能直接测量电源两端的电压C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D ．导线越长，其电阻一定也越大3、小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。
当开关S 1、S 2都闭合时，电流表的示数为I 1；当只闭合开关S 2时，电流表的示数为I 2。
则下列四个选项中，R X 的表达式正确的是（ ）A ．21X 02I I R R I -= B ．12X 01I I R R I -= C ．20X 12I R R I I =- D ．10X 21I R R I I =- 4、下列关于电流、电压、电阻的叙述正确的是（ ）A ．电压是电路中形成电流的原因B ．电路中只要有电压就一定有电流C ．电路中电流小是因为电阻大D ．某导体电阻随通过电流的增大而减小5、如图所示，电源电压保持不变，开关S 闭合后，灯L 1和L 2都正常发光。
一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（ ）A ．灯L 1短路B ．灯L 1断路C ．灯L 2短路D ．灯L 2断路6、在国际单位制中，功率的单位是（ ）A．欧姆（Ω）B．牛顿（N）C．焦耳（J）D．瓦特（W）7、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。
沪粤版九年级物理上册《第十四章探究欧姆定律》章节检测卷带答案
沪粤版九年级物理上册《第十四章探究欧姆定律》章节检测卷带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压不变，R是定值电阻．当将一个“2.5V 0.5A”的小灯泡接在a、b两点间时，小灯泡恰好正常发光；若换一个“3.8V 0.5A”的小灯泡接在a、b两点间，则这个小灯泡两端电压（忽略温度对灯丝电阻的影响）A．等于3.8V B．小于2.5VC．大于2.5V，小于3.8V D．大于3.8V2．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A．电压表V的示数变小，电流表1A的示数变大B．电压表V的示数不变，电流表2A的示数变小C．电压表V的示数与电流表1A的示数的乘积不变D．电压表V的示数与电流表1A和2A的示数差的比值变大3．如图所示电路中，电源两端电压为U，且保持不变。
R1、R2和R3为三个定值电阻，已知R1＝5Ω。
当只闭合开关S2时，电流表的示数为0.3A；当只断开开关S1时，电流表的示数为0.45A；当三个开关都闭合时，电流表的示数为2.25A；则下列判断正确的是（）A．U＝6V；R2＝20ΩB．U＝6V；R3＝20ΩC．U＝9V；R2＝10ΩD．U＝9V；R3＝10Ω4．导体容易导电是因为导体内部有大量自由电荷。
下列物品中，通常情况下属于导体的是（）A．塑料尺B．玻璃杯C．橡皮擦D．铅笔芯5．在如图所示的电路中，电源电压不变，R1是滑动变阻器，R2是定值电阻。
闭合开关S，将滑动变阻器R1的滑片由右端向左端移动的过程中（）A．电压表V1的示数变小，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变大C．电压表V1的示数与电流表A的示数的比值变小D．电压表V2的示数与电流表A的示数的比值变大二、填空题6．如图所示电路，电源电压恒定，R1＝30Ω，闭合开关S，断开开关S1，电流表示数是0.3A，当闭合S、S1时，发现电流表示数变化了0.2A；则R2＝Ω。

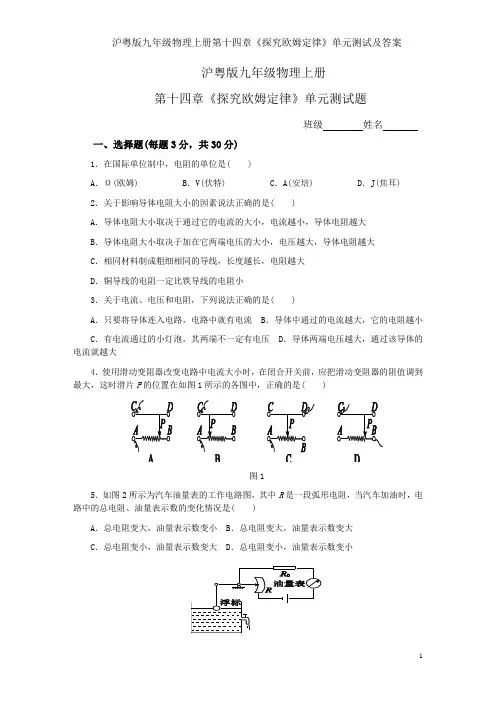

沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试题班级姓名一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”)13．如图8甲所示的电路中，若电源电压为3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U U2＝________.总∶15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表20.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0 V，小灯泡的额定电压为2.5 V，图乙是未连接完整的实验电路．图14(1)按照电路图将图乙中的实物电路元件连接完整，要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，在连接电路时，导线不能交叉．(2)在连接电路过程中，开关要__________，并将滑动变阻器的滑片调到阻值最大处，其目的是________________________．(3)闭合开关后，缓慢移动滑动变阻器的滑片P，当电压表的示数如图丙所示时，其示数为________V；若要测得小灯泡正常发光时的电阻，滑片P应向__________(选填“A”或“B”)端移动．(4)通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图像，如图丁所示，在该图像中发现电流不与电压成正比，这是因为__________________________________________．四、计算题(共16分)21．(8分)如图15所示，电源电压U保持不变，R1＝20 Ω.当滑动变阻器R2的滑片P在最左端时，电流表示数为0.5 A；若将滑片P滑至变阻器中点时，电流表示数为0.2 A．求：(1)电源电压U.(2)滑动变阻器的最大阻值．图1522．(8分)如图16所示的电路，R1＝9 Ω，R2＝6 Ω，R3＝4 Ω.开关S1、S2均断开时，电压表的示数为5.4 V.(1)计算此时的电流表示数与电源电压．(2)开关S 1、S 2均闭合时，电流表、电压表的示数为多少？1．A 2．C 3．D 4.A 5.C 6.A 7.B 8.D 9.C10．A 11．55 110012．B A 13．0.6 1514．1∶1 5∶1 6∶115．10 2∶116．小 电流表测量的是电压表和电阻的总电流，该电流大于通过电阻的电流，电压表测的是电阻两端的电压，根据R ＝U I，测量值比真实值偏小 小17．1 A 5 V18．不变 变小 不变19．(1)b (2)B (3)0.3 正20．(1)如图所示 (2)断开 保护电路 (3)1.8 A (4)灯丝的电阻随温度的升高而增大21．(1)U ＝IR 1＝0.5 A ×20 Ω＝10 V.(2)R ＝U I ＝10 V 0.2 A＝50 Ω， R 2＝2(R －R 1)＝2×(50 Ω－20 Ω)＝60 Ω.22．(1)开关S 1、S 2均断开时，R 2与R 3串联，电压表测R 2两端的电压，I ＝U 2R 2＝5.4 V 6 Ω＝0.9 A ，电源电压U ＝I (R 2＋R 3)＝0.9 A ×(6 Ω＋4 Ω)＝9 V.(2)开关S 1、S 2均闭合时，R 3被短路，R 1与R 2并联，电压表的示数为电源电压9 V ；电流表的示数I ＝I 1＋I 2＝U R 1＋U R 2＝9 V 9 Ω＋9 V 6 Ω＝2.5 A.。

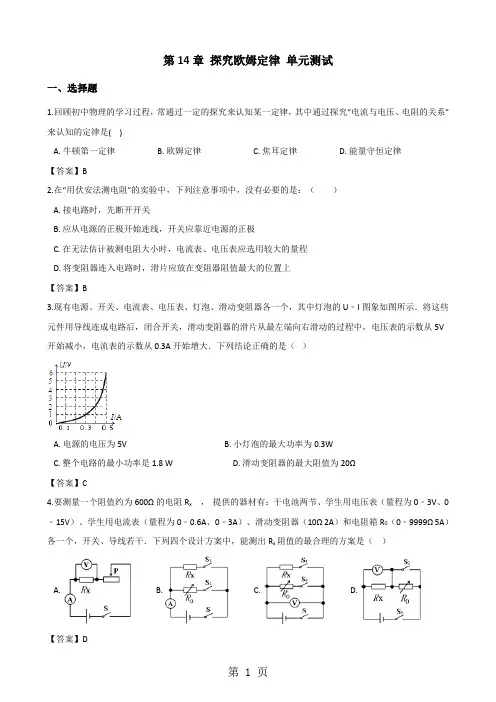

沪粤版九年级上册物理第14章 探究欧姆定律单元测试题-最新教育文档
第14章探究欧姆定律单元测试一、选择题1.回顾初中物理的学习过程，常通过一定的探究来认知某一定律，其中通过探究“电流与电压、电阻的关系”来认知的定律是( )A. 牛顿第一定律B. 欧姆定律C. 焦耳定律D. 能量守恒定律【答案】B2.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上【答案】B3.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V 开始减小，电流表的示数从0.3A开始增大．下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 整个电路的最小功率是1.8 WD. 滑动变阻器的最大阻值为20Ω【答案】C4.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.【答案】D5.由欧姆定律公式可导出R=，对此表达式下面说法正确的是（）A. 导体两端电压为零时，导体的电阻为零B. 导体两端电压越大，导体的电阻越大C. 通过导体的电流越大，导体的电阻越小D. 导体的电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示【答案】D6.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数再调节滑片位置【答案】C7.如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁（）A. a端是N极，磁性减弱B. b端是S极，磁性增强C. a端是S极，磁性增强D. b端是N极，磁性减弱【答案】D8.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（）A. 探究导体电阻与材料的关系B. 探究导体电阻与长度的关系C. 探究导体电阻有横截面积的关系D. 探究导体电阻与温度的关系【答案】A9.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零【答案】C10.如图（a）是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．若闭合开关S，以下说法正确的是（）A. 环境温度为40℃时，热敏电阻阻值是150ΩB. 电压表V示数越小，环境温度越高C. 环境温度为0℃时，电压表的示数是1.5VD. 此电路允许的最高环境温度为60℃【答案】D11.两个阻值为R的等值电阻，现将其中一个增大，另一个减小，则并联后的等效电阻将（）A. 大于RB. 小于RC. 等于RD. 无法确定【答案】B12.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（）A. B. C. D.【答案】D二、填空题13.电阻R1=3Ω，R2=6Ω．将它们串联时，等效电阻为________ ；将它们并联时，等效电阻为________ ．【答案】9Ω；2Ω14.一个电熨斗接在220V电路中，电流为2.2A，电阻为________，若接在110V的电路中，电阻是________，电流是________.【答案】100Ω；100Ω；1.1A15.图中所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。

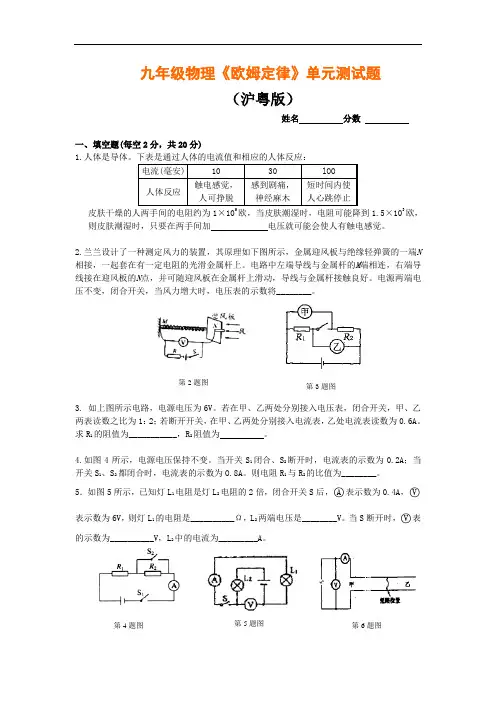

九年级物理《欧姆定律》单元测试题(沪粤版)
