作用：计量用电器在一段时间内消耗的电能
“220 V” 表示 这个电能表应该 在220V的电路中 使用。
“600revs/(kW·h)” 表示接在这个电能 表上的用电器，每 消耗1 kW·h的电能， 电能表上的转盘转 过600 转。
“10(20)A”表示这个电 能表的标定电流为10 A， 额定最大电流为20A。电 能表工作时的电流不应 超过额定最大电流。
(3)串、并联电路中电功的特点。
串联电路
并联电路
相同点
电流所做的总功等于各部分用电 器中电流所做功之和，即： W＝W1＋W2＋…
电流所做的总功等于各部分用 电器中电流所做功之和，即：
W＝W1＋W2＋…
不同点
相等时间内电流通过各用电器所 相等时间内电流通过各用电器
做的功与其电阻成正比，即： 所做的功与其电阻成反比，即：
W1∶W2＝R1∶R2
W1∶W2＝R2∶R1
有一种电子式单向电能表已开始 使用，其中没有转动的铝盘，靠 内部的电子电路计算电能，读数 由液晶板显示。
表示每消耗1kW·h的电能，指 示灯闪烁3200次
电功
1.电能转化为其他形式的能（电流做功的实质）的过程就是 电流做功的过程。
1 kW · h 的作用
定义：我们把电流做的功叫电功，符号是W.
2.计算电流做的功：
有多少电能发生了转化就说电流做的大小、电压的高低、通电时
间的长短都有关系。
公式： W=UIt（普遍适用）
U ——伏（V） I ——安 （A）
1v x 1AX1S=1J
t —— 秒（ s ）
决定电功大小的因素：
电流做的功跟电流的大小、电压的高低、通电时间长短有关， 在电压和通电时间相同时，通过用电器的电流越大，电流做功 越多，在电流和通电时间相同时，用电器两端的电压越高，电 流做功越多；在电压和电流相同时，用电器通电时间越长，电 流做功也就越多。
“220 V” 表示 这个电能表应该 在220V的电路中 使用。
“600revs/(kW·h)” 表示接在这个电能 表上的用电器，每 消耗1 kW·h的电能， 电能表上的转盘转 过600 转。
“10(20)A”表示这个电 能表的标定电流为10 A， 额定最大电流为20A。电 能表工作时的电流不应 超过额定最大电流。
(3)串、并联电路中电功的特点。
串联电路
并联电路
相同点
电流所做的总功等于各部分用电 器中电流所做功之和，即： W＝W1＋W2＋…
电流所做的总功等于各部分用 电器中电流所做功之和，即：
W＝W1＋W2＋…
不同点
相等时间内电流通过各用电器所 相等时间内电流通过各用电器
做的功与其电阻成正比，即： 所做的功与其电阻成反比，即：
W1∶W2＝R1∶R2
W1∶W2＝R2∶R1
有一种电子式单向电能表已开始 使用，其中没有转动的铝盘，靠 内部的电子电路计算电能，读数 由液晶板显示。
表示每消耗1kW·h的电能，指 示灯闪烁3200次
电功
1.电能转化为其他形式的能（电流做功的实质）的过程就是 电流做功的过程。
1 kW · h 的作用
定义：我们把电流做的功叫电功，符号是W.
2.计算电流做的功：
有多少电能发生了转化就说电流做的大小、电压的高低、通电时
间的长短都有关系。
公式： W=UIt（普遍适用）
U ——伏（V） I ——安 （A）
1v x 1AX1S=1J
t —— 秒（ s ）
决定电功大小的因素：
电流做的功跟电流的大小、电压的高低、通电时间长短有关， 在电压和通电时间相同时，通过用电器的电流越大，电流做功 越多，在电流和通电时间相同时，用电器两端的电压越高，电 流做功越多；在电压和电流相同时，用电器通电时间越长，电 流做功也就越多。
电能电功-完整版PPT课件
电能是人们生活的重要资源，为节约每一度电，我们 要从点滴做起．
典例与精析
小明家中1 月底与 2 月底电能表的示数如图所示，小明 家所在地区每度电的电费是0.60元，请估算他家 2 月份需要 付多少电费？
32875
33945
1 月底
解析：2 月份消耗的电能为：
2 月底
3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
归纳与小结
结论：电流在某段电路上所做的功，跟这段电路两端的 电压成正比；跟电路中的电流成正比；跟通电时间成正比．
在物理上，人们用“W ”表示电功，因此： W=U I t
电功的单位是“焦耳”，简称“焦”，符号是“J” 1J=1V×1A×来源 （2）应用 （3）单位
电能的 （1）电能表 计量 （2）节能
新课目标
学习目标

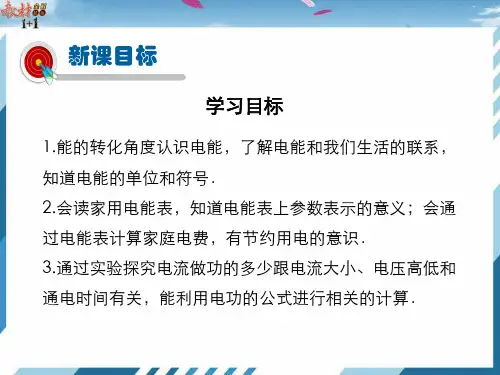

1.能的转化角度认识电能，了解电能和我们生活的联系， 知道电能的单位和符号． 2.会读家用电能表，知道电能表上参数表示的意义；会通 过电能表计算家庭电费，有节约用电的意识． 3.通过实验探究电流做功的多少跟电流大小、电压高低和 通电时间有关，能利用电功的公式进行相关的计算．
新课引入
●“50 ～”表示这个 电能表在频率为50 Hz的交流电路中使 用．
观察与思考 电能表的读数：电能表计数器上两次读数之差，就是这段时 间内用电的度数．
红圈里的数字是小数点后 面的数字． 单位：kW•h 即：度
观察与思考
观察与思考
用户买来IC卡后插入， 电能表读取卡中的金 额．一旦金额用完，电能 表切断电路，这时需要到 银行为IC卡储值，重新插 入电能表．
观察与思考
现在的生活已经越来越离不开电了，这些电是从哪里来的？ 又到哪里去了？
典例与精析
小明家中1 月底与 2 月底电能表的示数如图所示，小明 家所在地区每度电的电费是0.60元，请估算他家 2 月份需要 付多少电费？
32875
33945
1 月底
解析：2 月份消耗的电能为：
2 月底
3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
归纳与小结
结论：电流在某段电路上所做的功，跟这段电路两端的 电压成正比；跟电路中的电流成正比；跟通电时间成正比．
在物理上，人们用“W ”表示电功，因此： W=U I t
电功的单位是“焦耳”，简称“焦”，符号是“J” 1J=1V×1A×来源 （2）应用 （3）单位
电能的 （1）电能表 计量 （2）节能
新课目标
学习目标
1.能的转化角度认识电能，了解电能和我们生活的联系， 知道电能的单位和符号． 2.会读家用电能表，知道电能表上参数表示的意义；会通 过电能表计算家庭电费，有节约用电的意识． 3.通过实验探究电流做功的多少跟电流大小、电压高低和 通电时间有关，能利用电功的公式进行相关的计算．
新课引入
●“50 ～”表示这个 电能表在频率为50 Hz的交流电路中使 用．
观察与思考 电能表的读数：电能表计数器上两次读数之差，就是这段时 间内用电的度数．
红圈里的数字是小数点后 面的数字． 单位：kW•h 即：度
观察与思考
观察与思考
用户买来IC卡后插入， 电能表读取卡中的金 额．一旦金额用完，电能 表切断电路，这时需要到 银行为IC卡储值，重新插 入电能表．
观察与思考
现在的生活已经越来越离不开电了，这些电是从哪里来的？ 又到哪里去了？
《电能与电功》电能与电功率PPT优质课件
D．消耗的电能为100J
课堂反馈
D 3、下列家用电器正常工作30min消耗电能最多的是（ ） A．电风扇 B．电脑 C．电视机 D．空调
课堂反馈
C 4、下列电学仪器中，能够直接测量电功的是（ ） A．验电器 B．电压表 C．电能表 D．电流表
课堂反馈
5、如图所示，是小英家上月初和上月末电能表的示数。结合表盘信息（其中imp 表示指示灯闪烁次数），下列
电子式多费率电能表
课堂反馈
1、如图所示的四种家用电器，工作时主要能量转化形式与其他 用电器不同的是（ C ）
A． 电熨斗
B． 电饭煲
C． 洗衣机
D． 电热水壶
课堂反馈
2、如图所示为电风扇能量流向图，根据该图提供的信息，下列说法不正确
的是（ ）
A
A．电流做功80J
B．（a）应为机械能
C．（b）的数值为20J
第十五章 电能与电功率
15.1 电能与电功
课前导入
现代社会生活和生产中几乎处处都离不开电。用电，实际上用的是电能。
遍布各地的电网
各种家用电器
电能的利用是如何实现的呢？接下来我们一起进行探究。
新知探究
一、电能与电功
电 能 的 获 得
火力发电
水力发电
化学能
水能 风能
核能
电能
太阳能
化学能
风力发电
核电
电池
电梯运行时 你还能想到哪些电能转化的事例？
电镀物品时
电能转化为 化学能
新知探究
一、电能与电功 活动1——了解“电功”
电能转化举例：
电脑运行时
电能转化为声能 、光能
电车运行时 电能转化为机械能
电热水壶烧水时 电能转化为内能
15.1电能表与电功ppt+flash课件
一、电能表（2.电子式电能表）: 用来测量电路消耗电能的仪表 1600imp/（kw· h)，每千瓦 时转数 表示：电路中每消耗 1kwh电能，电能表指示 灯闪烁1600次。
电子式电能表
常见的用电器
电流通过电灯时,灯丝灼热发光, 电能转化为内能和光能
电吹风利用电流做功，把电能转化 成机械能和内能。
答：通电30min，电炉铁消耗了1.386×105J的电能。
例2：一电能表表盘上表明“1200r/(kW·h)”， 将某用电器单独接在该表上.当用电器工作4min后， 电能表转盘转过55r.若用电器额定电压为220V， 求通过该用电器的电流 分析：4min内电能表转盘转过55r，根据电能表的盘 转数可求出该用电器消耗的电能W，再由电功的计 算公式W=UIt即可求出通过该用电器的电流I.
解：4min内电能表转盘转过55r，说明 该用电器消耗的电能为： 55r 55 W= = kW·h 1200r/(kW·h) 1200 55 = ×3.6×106J = 1.65×105J 1200
由W =UIt可得，通过该用电 器的电流为：
W = 1.65×105J I= Ut 220V×240s = 3.125A 答：通过该用电器的电流为3.125A
电功：电流所做的功。
表示：W
实质：电流做功的过程实际上就是 电能转化为其他形式能量的过程， 电流作了多少功就有多少电能转化 为其他形式的能。也就是消耗了多 少电能；获得了多少其他形式的能。
二、电功 当电能转化为其他形式的能时, 就说电流做了功 电能转化为其他形式能的多少,可以用电功的大 小来量度
电热水瓶,利用电能把水烧开。 电能转化为内能
洗衣机利用电能,把衣物洗净。 电能转化为机械能。
观察结论
江苏省泰州市九年级物理下册《15.1电能表与电功》骨干教师赛课课件1 苏科版
练一练：
1.若消耗电能2kW· h，则电能表转盘会转过 6000 转。 2.若消耗电能0.5kW· h，则电能表转盘会转过 1500 转。 3.若电能表转盘转过了300转，则说明消耗了电能 h。 0.1 kW·
表示每消耗 1kW· h的电 能，指示灯 闪烁3200次
(b) 电子式
学生实验探究
探究：影响电流做功的因素
小结：电功与电压、电流和通电时间有关， 两端电压越大，通过电流越大， 通电时间越长，电流做功也就越多。
探究：影响电流做功的因素
更精确的实验表明： 电流在某段电路上所做的电功，等于这段电路两 端的电压、电路中电流以及通电时间的乘积。 计算公式
W＝UIt
焦耳(J) 俗称“度”
活动
探究电功的大小与电压的关系 保持电流和通电时间一定
学生实验探究
活动
猜想影响电流做功的因素
活动2、将刚才的两个小灯泡并联接在电路中。
现象：乙灯泡比甲灯泡亮
并联电路中的现象和串联电路的现象 为什么恰好相反呢？ 猜想：又是什么因素影响着电功的大小呢？
实验
电功的大小与电流的大小的关系
保持电压和通电时间一定
电功的大小与哪些因素有关呢?
活动
猜想影响电流做功的因素
活动1、将不同规格的两个小灯泡串联接在电路中。
现象：甲灯泡比乙灯泡亮
灯泡亮度----电灯越亮，在相同时间里消耗 的电能就越多，做的电功就越多。
在同一串联电路中，相同的时间下， 为什么电流通过甲灯做的电功要大于 乙灯？ 猜想：什么因素影响着电功的大小？
电能表：用来测量电路消耗电能的仪表
思考下列问题：
（1）电能表怎样读数？单位是 什么？ （2）怎样知道本月用电多少？ （3）220V 2(4)A 什么含义？ （4）3000r/kwh 什么含义？
第一节-电能-电功课件
[练习] 1、有一只节能灯接在220V的家庭电路 中，通过它的电流为0.09A，计算这只 灯使用5h用电多少千瓦时。
解： U=220V I=90 mA=0.09 A t=5h
W=UIt =220 V×0.09 A×5 h=0.099 kW·h
2、一个电烙铁接在220V的电路中， 通过的电流是350mA，问通电1h 消耗了多少电能？
有位老人第一次到供电公 司缴电费，他问道：电多 少钱一斤啊？营业厅的人 听了便到供电公 司缴电费，他问道：电多 少钱一斤啊？营业厅的人 听了便哈哈大笑。
学习目标
1、了解电能的来源和应用 2、知道电能的单位及单位间的转化 3、知道电能表是测量电能的工具，了解电能表各参 数的意义，会用电能表读数 4、结合实例理解电功，知道电能的计算公式及单位
引导自学 1 ：（阅读课本）
甲 00833
83.3 kW·h
乙 04762
476.2 kW·h
丙 10298
1029.8 kW·h
练习4
家中电能表月初的读数为 3 2 4 6 8 月底的读数为 3 2 6 5 4
求这个月用的电能为多少？
解： 3265.4 kW·h – 3246.8 kW·h = 18.6 kW·h
3、读数方法：
一段时间内电能表的计数器上前后 两次读数之差，为这段时间内使用 的电能
练习5：
小明家上个月电能表的读数为 0 3 2 0 8 月底的读数为 0 3 7 0 8
，求这个月用的电能为多少钱？（0.8元 / 度 ） 解： 370.8 kW·h— 320.8 kW·h = 50 kW·h = 50度 50 度× 0.8 元/度 = 40 元
用电器
每个用电器都在消耗电能，它们消 耗的电能如何计量？电又看不见， 我们怎么知道用了多少电能呢？
九年级下册物理《电能表和电功》市优质课一等奖课件
n 4.测量较小电能时利用转盘转数计数，即W= kW h N
标的转盘转数）。
（n表示电能表在某段时间内的转数，N表示电能表铭牌上
总结提学
1.通过本节课的学习你又知道了哪些知识？ 2.在本节课的学习中运用了哪些科学方法？
电功的表达式： W = U·Ｉ·t
A· S 1J= 1V· 1V 1A 1S
合作互学 交流助学
例题：电能表表盘上标明1200r/kW·h，将某用电器 单独接在该电能表上，当用电器工作了5分钟后，电 能表的转盘转过60r，(1)求该用电器消耗的电能？
60 r 1 = kW· h 解： W= 20 1200r/(kW· h) 1 = ×3.6×106J 20
5A：基本电流
(b) 电子式电能表
10A：能长期运行的最大电流
此时电能表示数：3135.7 kW·h 额定电压：用电器正常工作时的电压。
表示每消耗1kW·h（度） 的电能，指示灯闪烁3200次
预习探学
小明家2015年1月底与2月 底电能表的示数如图所示，请计 算小明家2月份消耗了多少电能？ 1月 4 2 6 7 2 2月 4 3 7 8 2
电流做了 多少功
就有多少电能转化 成其他形式的能
用电器就消耗 了多少电能
预习探学
电流所做 的功，叫做
电功
示，国际单位是 焦耳 ，符号
，用字母 W 表 。 J
合作互学 交流助学
猜一猜：
电功的大小与哪些因素有关呢？ 你的猜想依据是什么？
电压 电功
电流
通电时间
合作互学 交流助学
活动：探究电功大小与电压或电流大小的关系
合作互学 交流助学
探究二：计算电功和电能 2.（2015· 重庆A）小宇用如图甲所示电路对一只标有 （1“ ）由图象读灯泡电流 0.8A 时，灯两端的电压，根据欧姆定 0.8A”字样的小灯泡 L进行了测试，电源电压恒为 9V， 律公式 I=U/R 计算此时灯泡电阻； 电阻箱 R0的阻值可在 0-9999Ω之间调节，根据所测数据作 （2出了灯丝的 ）由图象找到通过某一电流时，灯泡与 R0电压和恰好为电 I-U图象（如图乙所示），根据图象可知小灯 源电压 9V，根据W=UIt计算通电 10s电流通过R0所做的功． 泡正常发光时的电阻为 ___Ω；如果将电阻箱 R0的阻值调 10 36 ． 为10Ω，通电10s电流通过R0所做的功为___J 解析： 解：
电能 电功ppt课件
各种形式的能可以转化成电能
3．电能的利用：用电器是消耗电能的装置 ——电能转化成其他形式的能
4．消耗电能的过程就是电流做功的过程，消耗多少电能， 电流就做了多少功。
二、电功
1．电功：电流做功的多少叫电功 用符号W表示。 (消耗的电能与电功相等)
2．电功的大小：
电功的大小跟用电器两端的大小(U)、通过用电器的 电流(I)和通电时间(t)有关。
表示每消耗1kW·h的电 能，指示灯闪烁3200次
(b) 电子式
电能表分类及参数
用户买来IC 卡后插入，电 能表读取卡中的金额。一旦 金额用完，电能表切断电路， 这时需要到银行为IC卡充值， 重新插入电能表。
(c) IC 卡电能表
各种各样的家用电能表
练一练
1 . 小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在 地区每度电的电费是1元，请估算他家 2 月份需要付多少电费。
这只节能灯工作5 h消耗的电能是0.11kW·h，即0.11度。
练一练
3.一个小灯泡的两端加2.5V电压时电流是0.3A，它在这种 情况下通电2min，电流做了多少功？消耗的电能是多少？
解：电功W=UIt=2.5V×0.3A×120s=90J，电流做了
90J的功，消耗的电能为90J.
1kW·h的作用
充电器问题
5.有一块手机用的锂电池，上面标明电压为3.7V，容量为 1000mA·h，它充满电后，大约储存了多少电能？
解： 容量为1000mA·h, I = 1000mA=1A，t=1h=3600s， 所以储存的电能 W=UIt=3.7V×1A×3600s=13320J.
总结
短时间内允许通过的最大电流为4A。
50Hz：表示电能表在50Hz的交流电中使用。
3．电能的利用：用电器是消耗电能的装置 ——电能转化成其他形式的能
4．消耗电能的过程就是电流做功的过程，消耗多少电能， 电流就做了多少功。
二、电功
1．电功：电流做功的多少叫电功 用符号W表示。 (消耗的电能与电功相等)
2．电功的大小：
电功的大小跟用电器两端的大小(U)、通过用电器的 电流(I)和通电时间(t)有关。
表示每消耗1kW·h的电 能，指示灯闪烁3200次
(b) 电子式
电能表分类及参数
用户买来IC 卡后插入，电 能表读取卡中的金额。一旦 金额用完，电能表切断电路， 这时需要到银行为IC卡充值， 重新插入电能表。
(c) IC 卡电能表
各种各样的家用电能表
练一练
1 . 小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在 地区每度电的电费是1元，请估算他家 2 月份需要付多少电费。
这只节能灯工作5 h消耗的电能是0.11kW·h，即0.11度。
练一练
3.一个小灯泡的两端加2.5V电压时电流是0.3A，它在这种 情况下通电2min，电流做了多少功？消耗的电能是多少？
解：电功W=UIt=2.5V×0.3A×120s=90J，电流做了
90J的功，消耗的电能为90J.
1kW·h的作用
充电器问题
5.有一块手机用的锂电池，上面标明电压为3.7V，容量为 1000mA·h，它充满电后，大约储存了多少电能？
解： 容量为1000mA·h, I = 1000mA=1A，t=1h=3600s， 所以储存的电能 W=UIt=3.7V×1A×3600s=13320J.
总结
短时间内允许通过的最大电流为4A。
50Hz：表示电能表在50Hz的交流电中使用。
