2,电力电缆故障定位流程图
高阻故障 声磁同步法
跨步电压法
声音和磁场 的时间差
电缆识别
准确） （多根并行敷设的运行电缆中找出目标电缆，100%准确） 多根并行敷设的运行电缆中找出目标电缆， 准确
修复电缆
故障电缆或接头试验 故障电缆或接头试验 Test or Problem
第一步： 第一步：判断故障性质 确定故障电缆的绝缘电阻
1kΩ<R<∞ R < 1 k Ω，低阻故障 对故障电缆进行残压测试
对接头进行 0.1Hz试验 试验 通过 试验 电缆投入运行
第二步： 第二步：高阻故障预定位 第二步： 第二步：低阻故障预定位
无需加高压， 无需加高压，只用脉冲反射仪测量 低压脉冲法 脉冲反射仪配合高压单元进行测量 弧反射法 三次脉冲法 衰减法 脉冲电流法
第二步： 第二步：外护套故障预定位
（高压电桥法） 高压电桥法）
第三步： 第三步：电缆路径定位
第四步： 第四步：精确定点
超低阻和死接地故障 音频绞合法 和 最小扭曲法
接地故障
电力电缆故障点精确定位的原理及方法
电力电缆故障点精确定位的原理及方法（一）一、声测法：声测法是电缆故障定点的主要方法，多用于测试高阻、闪络性故障和部分低阻故障。
使用的设备与冲闪法相同，采用声电转换器将很小的震动波转换成电信号进行放大处理，用耳机来侦听，听测出最响点即位故障点位置。
二、声磁同步法：在实际测试中，环境噪声的干扰增加了声测法准确辨别的难度，由于故障点放电时，除了产生放电声外，还会产生高频电磁波向地面传播，通过同时接收声波和电磁波方法来判断当前的声波是否由故障点放电引起，这就是声磁同步法。
它是对声波测试方法的改进，提高抗干扰能力。
定点环境不可避免存在各种连续噪声和脉冲冲击噪声的干扰。
目前单纯的声测法定点仪已经被淘汰，取而代之的是声磁同步法定点仪。
此类仪器通过观察在现场接收电缆被冲击高压击穿时的辐射电磁波和故障点的震动声波同步与否来人为排除现场噪声干扰，利用故障点震动声音的最大点确定精确故障点位置。
尽管此法定点精度不高，一般也能满足要求。
国内大多数厂家生产的定点仪均属此类方法。
少数厂家也在液晶屏幕上显示电磁波与地震波的时间差来精确判断故障点位置，这无疑是一重大改进。
我公司研制生产的DDY-3000数显同步电缆故障定点仪具备了查找电缆路径、声磁同步法和显示声磁时间差法的全部优点，并且将声磁时间差转换为定点探头与电缆故障点的实际距离数，并在液晶屏上直接显示出来。
在液晶屏上利同时显示故障距离、电磁信号大小、声波信号大小、同时具有存储记录功能，在故障点正上方，地震波声音最大（此时的地震波声音大小变化已不重要），读数最小，而且此读数就是故障点距地面的埋设深度。
在故障点正上方，探头无论左右移动还是前后移动，但读数都会变大，尽管地震波声音变化不明显。
也就是说，此功能在现场同时也实现了对电缆路径的精确判断。
所以，DDY-3000数显同步电缆故障定点仪是目前国内同类型产品中功能最全，抗干扰能力最强、定点最准确的电缆故障精确定位仪。
DDY-3000电缆故障定位仪采用本公司所独创的电缆定点新理论。
电力电缆故障的处理流程
电力电缆故障处理流程
一、检查故障现象
1.观察是否有停电
2.检查电缆周围是否有异常情况
二、安全措施
1.切断电源
2.确保周围安全
三、确定故障位置
1.使用测试仪器检测电缆是否损坏
2.根据测试结果确认故障位置
四、故障排查
1.检查是否存在短路或接地故障
2.检查电缆绝缘是否损坏
五、故障修复
1.进行电缆修复或更换
2.修复绝缘或接头问题
六、重新接通电源
1.检查修复后的电缆是否正常
2.安全地重新接通电源
七、测试与验证
1.进行电力系统测试
2.确保故障已彻底解决。
电力电缆故障探测技术 PPT
测距方法选择
定点方法选择
开路故障
短路（低阻） 故障
几乎不发 生
低压电缆 发生较多
低压脉冲法/或按闪络 故障测试
低压脉冲法/脉冲电流 法
按闪络故障测试
声磁同步法/金属性短 路故障用音频信号法
定位
高 100K欧
阻 以下
故 障
100K欧 以上
闪络故障
80%以上 很小
二次脉冲法/脉冲电流 法/电桥法
二次脉冲/脉冲电流法
故障探测的基本步骤
一、故障诊断——就是用万用表、兆欧表测量电缆的故障 电阻，并根据故障电阻的大小，判断电缆的故障性质； 了解故障性质、故障原因、敷设环境、运行情况等。 主要有测试准备与故障性质诊断两个阶段组成。
二、故障测距——在电缆一端用仪器测定故障点的距离。 三、故障定点——根据测距结果，在一定范围内精确测定
二、人员准备—抢修人员要齐整，分工明确，服从指挥 三、安全保证
到现场后把电缆两端孤立起来使电缆各相之间和对其他地 方留有足够的距离；测试时两端要留人看守以确保安全！
四、了解电缆情况
全长、绝缘性质、接头、耐压等级、路径与何处施过工等。
转 到 探 测 流 程 图
故障性质诊断分类与测试方法选择
故障性质 发生概率
能量，实际上也增加了电缆上电压持续时间，有利 于故障点的击穿。 • 进行冲闪测试时，多次用高电压冲击故障电缆， 利用“累积效应”，故障点被进一步破坏，会使得 击穿电压降低，放电延时缩短。
故障点击穿与否的判断
• 通过高压信号发生器电流表或电压表摆动的幅度 判断；
• 通过仪器记录的波形判断 • 通过球间隙放电的声音判断
脉冲磁场波形与放电声音波形
脉冲磁场波形：电缆两侧极性相反 放电声音波形
电缆故障图例课件
电缆敷设
合理规划电缆路径，避免穿越高温、潮湿、 易腐蚀等环境，确保电缆不受外力损伤。
定期检测与维护
要点一
定期检测
定期对电缆进行电气性能检测和外观检查，及时发现潜在 故障隐患。
要点二
维护保养
对电缆进行必要的保养，如清洁、防腐、涂覆等，延长电 缆使用寿命。
应急处理与修复
应急预案
制定电缆故障应急预案，明确应急响应流程和责任人。
开路故障
开路故障是指电缆在某处断开，导致电流无法正常传输。
开路故障通常是由于电缆受到机械外力损伤、过度弯曲或长期使用老化等原因导 致电缆断开。这类故障可以通过测量电缆的电阻来发现，常见的解决方法是重新 连接断开的电缆或更换整条电缆。
高阻闪络性故障
高阻闪络性故障是指电缆在较高电压下发生闪络现象，通常是由于绝缘层存在气泡或杂质引起。
02
常见电缆故障图例
低阻故障
低阻故障是指电缆绝缘电阻下降至 正常值以下，通常是由于绝缘层破损 或老化引起。
VS
低阻故障通常是由于电缆长期处于潮 湿环境、过载运行或机械损伤等原因 导致绝缘层破损或老化，从而使绝缘 电阻下降至正常值以下。这类故障可 以通过测量电缆的绝缘电阻来发现， 常见的解决方法是更换破损的绝缘层 或对整条电缆进行重新绝缘处理。
感谢观看
开路故障案例
总结词
开路故障表现为电缆导体断路，可能是由于机械损伤、 过载或产品质量问题等原因引起。
详细描述
开路故障案例中，电缆的导体出现断路，导致电流无法 正常传输。这种故障可能是由于机械损伤、过载或产品 质量问题等原因引起。在排查故障时，需要仔细检查电 缆的导体连接和绝缘层状况，并采取相应的措施进行修 复。
修复方法
电缆故障精确定点的四大方法
电缆故障精确定点的四大方法
电缆故障精确定点通常按以下4个步骤的顺序进行:
1、判断故障点类型
根据故障的性质，电缆故障可以分为低电阻接地或短路故障，高电阻接地或短路故障、断线故障、断线并接地故障和闪络性故障。
2、根据故障类型选择合适方法及相应的仪器
针对不同的故障类型采用不同的测试方法对其进行测试。
例如针对高阻故障可以使用冲闪法来定位故障位置。
3、粗测定位
粗测定位方法有电桥法、波反射法两种。
目前波反射法定位仪较普及。
但是有几种电缆故障很难用波反射法查找，比如高压电缆护套绝缘缺陷点、钢带铠装低压力缆、pvc电缆和短电缆都无法被定位。
另外，一些高阻击穿点在冲击电压下无法击穿，也难以定位。
4、精确定点。
电缆故障可以采用以下四大方法进行精确定点：
(1) 声测法：它是由高压脉冲发生器对故障电缆放电，故障点产生电弧，并产生放电声音，在电缆直埋情况下，产生地震波，定点仪的声测探头拣拾地震波信号并放大后通过耳机或表头输出。
(2) 跨步电压法：它主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线芯线接地故障、也可以采用跨步电压法定点。
(3) 电磁法及音频法：用电磁波定点或采用音频法定点，即是利
用电缆故障的前后点电磁波信号或音频信号的变化来确定故障点。
(4) 声磁同步法：是将声测法与电磁波法综合应用。
电缆故障定位仪定点步骤

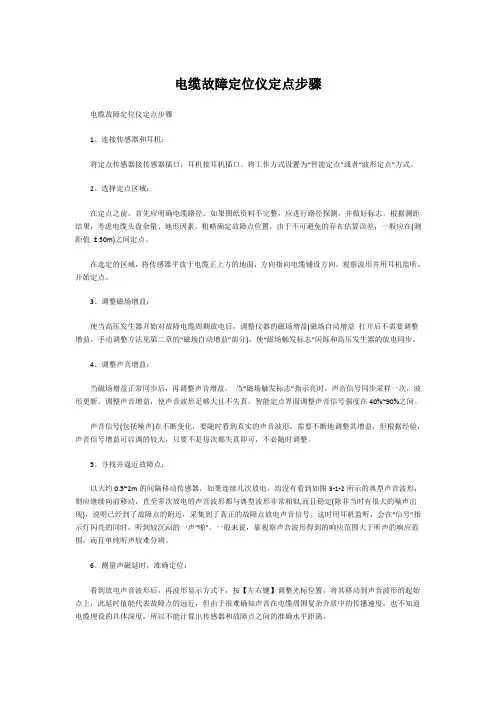

电缆故障定位仪定点步骤电缆故障定位仪定点步骤1、连接传感器和耳机：将定点传感器接传感器插口，耳机接耳机插口。
将工作方式设置为“智能定点”或者“波形定点”方式。
2、选择定点区域：在定点之前，首先应明确电缆路径。
如果图纸资料不完整，应进行路径探测，并做好标志。
根据测距结果，考虑电缆头盘余量、地形因素，粗略确定故障点位置，由于不可避免的存在估算误差，一般应在(测距值± 50m)之间定点。
在选定的区域，将传感器平放于电缆正上方的地面，方向指向电缆铺设方向，观察波形并用耳机监听，开始定点。
3、调整磁场增益：使当高压发生器开始对故障电缆周期放电后，调整仪器的磁场增益(磁场自动增益打开后不需要调整增益。
手动调整方法见第二章的“磁场自动增益”部分)，使“磁场触发标志”闪烁和高压发生器的放电同步。
4、调整声音增益：当磁场增益正常同步后，再调整声音增益。
当“磁场触发标志”指示亮时，声音信号同步采样一次，波形更新。
调整声音增益，使声音波形足够大且不失真。
智能定点界面调整声音信号强度在40%~90%之间。
声音信号(包括噪声)在不断变化，要随时看到真实的声音波形，需要不断地调整其增益，但根据经验，声音信号增益可以调的较大，只要不是每次都失真即可，不必随时调整。
5、寻找并逼近故障点：以大约0.5~2m的间隔移动传感器，如果连续几次放电，均没有看到如图3-1-2所示的典型声音波形，则应继续向前移动，直至多次放电的声音波形都与典型波形非常相似,而且稳定(除非当时有很大的噪声出现)，说明已经到了故障点的附近，采集到了真正的故障点放电声音信号。
这时用耳机监听，会在“信号”指示灯闪亮的同时，听到较沉闷的一声“啪”。
一般来说，靠观察声音波形得到的响应范围大于听声的响应范围，而且单纯听声较难分辨。
6、测量声磁延时，准确定位：看到放电声音波形后，再波形显示方式下，按【左右键】调整光标位置，将其移动到声音波形的起始点上，此延时值能代表故障点的远近，但由于很难确知声音在电缆周围复杂介质中的传播速度，也不知道电缆埋设的具体深度，所以不能计算出传感器和故障点之间的准确水平距离。
某电力公司故障检查流程图PPT(共19页)
(参照PLC模块端子图)
相应点是否显示（数字）
有 查子站与主站(集控室内)通讯
大连华英高新技术有限公司
设计
李宝臣
制图
李宝臣
审校
刘岩泉
大武口发电厂输煤系统改造
梨煤器位置 故障检修流程图
图号 DWKL-05
画面落煤筒挡板位置无显示
查PLC柜至 隔离柜连线
看程控隔离柜内 相对应的继电器 是否动作
否 打开端盖检查 开关是否被压下
零线
电机拉线接在原拉线继电器 或外加继电器(220V线圈并接 在原拉线继电器线圈上)常开 接点,红色为公共端(+48V)
大型启动器
说明：电机反馈及拉线 接线形式如图1、 图2两种。
大连华英高新技术有限公司
设计
李宝臣
制图
李宝臣
审校
刘岩泉
大武口发电厂输煤系统改造
电机反馈及拉线 信号位置图
图号 DWKL-07
大连华英高新技术有限公司
设计
李宝臣
制图
李宝臣
审校
刘岩泉
大武口发电厂输煤系统改造
堵煤故障检修流程图
图号 DWKL-04
画面梨煤器位置无显示
查继电器至 输入模块连线
看程控子站柜内 相对应的继电器 是否动作
否 打开端盖检查 开关是否被压下
否
调整开关位置
(详见限位开关调整)
是
否
看PLC输入模块
是 查子站柜至元件连线
P12Q P12T
#11 启停
P11Q P11T
大连华英高新技术有限公司
设计
李宝臣
制图
李宝臣
审校
刘岩泉
大武口发电厂输煤系统改造
10kv电力电缆故障测寻的详细步骤
10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。
可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。
二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。
该方法简单可靠，但精度较低。
2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。
该方法精度较高，但需要较高的测试设备和经验。
三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。
常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。
该方法简单易行，但需要经验丰富的操作人员。
2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。
该方法精度较高，但需要特殊的测试设备。
四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。
常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。
2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。
3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。
五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。
测试内容包括绝缘电阻、导体电阻、耐压试验等。
验收合格后，方可投入使用。
电力电缆故障定位方法
电力电缆故障定位方法
电力电缆是电力网络中重要的设备之一，它负责将发厂生产的电能传输至消费者处。
由于电力电缆在电力系统中的重要地位，为了保障电力网的安全和稳定运行，对其进行有效的故障定位处理就显得尤为重要。
电力电缆故障定位主要通过触发方式和距离方式来定位故障点。
中，触发法的原理是，当电力电缆出现故障时，故障电流会形成一个新的闭合电路，使得距离故障点较近的保护装置触发，从而推知故障点位置。
距离法则有三种定位方法：第一种是配对计时定位，它利用保护装置在故障发生后触发的不同量度来推知故障点距离保护装置
的距离；第二种是计算法定位，即利用保护装置和故障点之间的特定关系，将保护装置的触发时间转换成故障点的位置；第三种是信号传输法定位，它是利用定位仪发射的特殊电磁、声音信号传输至故障处，并采集反射回来的信号，在计算机中经过处理，从而准确定位故障点。
电力电缆故障定位在实践中仍难免存在差错，因此，在实际应用中应当做好预防措施，包括：第一，定期对电力电缆进行检测和维护，尽可能避免电力电缆发生故障；第二，正确使用保护装置，确保在故障发生后及时触发；第三，利用信号传输定位技术，在进行故障定位时，可以获得更高的精度；第四，要合理使用定位仪，以降低定位仪出错的几率。
以上所述只是电力电缆故障定位全貌的简要介绍，虽已经有不少技术手段来帮助电力电缆故障定位，但仍有许多方面可以加以改进，
比如采用更新颖的信号传输技术，提高故障定位的可靠性和精度。
只要不断吸收新技术，并结合已有手段，就能有效地帮助电力电缆故障的定位，进而提高电力网络的安全。
电缆线路故障诊断和故障定位技术PPT课件
一、电缆线路故障诊断与分类
电缆绝缘故障：
低压脉 ≤100Ω 冲法
0
摇表
∞
万用表
＞100Ω
过流
直流发 生器
不过流
闪测法或二 次脉冲法
好相，可 以投运
一、电缆线路故障诊断与分类
电缆断线故障：
检查电缆导体连续性是否完好。方法是在一端将A、 B、C三相短接（不接地），到另一端用万能表的电 阻×1档测量各相间电阻值是否为零。
相关
2
第二个脉冲测量区间
3
高压脉冲
4 从电缆终端的反射
5
故障点的第一次反射
6
故障点的第二次反射
二、电缆线路故障的初测
6、二次脉冲法：
通过高压发生器给存在高阻或闪络性故障的电缆施加高 压脉冲，使故障点出现弧光放电。由于弧光电阻很小， 在燃弧期间原本高阻或闪络性的故障就变成了低阻短路 故障。此时，通过耦合装置向故障电缆中注人一个低压 脉冲信号，记录下此时的低压脉冲反射波形，则可明显 地观察到故障点的低阻反射脉冲；在故障电弧熄灭后， 再向故障电缆中注人一个低压脉冲信号，记录下此时的 低压脉冲反射波形，此时因故障电阻恢复为高阻，低压 脉冲信号在故障点没有反射或反射很小。把带电弧波形 和无电弧波形进行比较，两个波形在故障点的位置上明 显不同，波形的明显分歧点就是故障点。
二、电缆线路故障的初测
低压脉冲法接线：
低压脉冲 反射仪
故障电缆
二、电缆线路故障的初测
相关公式：
1 Lx V t
2
V
l LC
Z L C
P RZ RZ
Lx-----故障点距离 V-----波速度
t----时间 l-----长线长度 L-----长线单位长度的电感 C-----长线单位长度的电容 Z-----波阻抗 P-----反射系数 R-----负载电阻
