水泥胶砂流动度测定方法 ppt课件
水泥的试验检测ppt课件
第一部分 水泥基本知识
一、胶凝材料的定义和分类 胶凝材料是指这样一类无机粉末材料，当其与水或水溶液拌和后形成的浆体，经过一系列的物理、化学作用后，能够逐渐硬化并形成具有强度的人造石。
无机胶凝材料一般可分为气硬性胶凝材料和水硬性胶凝材料两大类。 1）气硬性胶凝材料只能在空气中硬化，而不能在水中硬化，如石灰、石膏、镁质胶凝材料等。 2）水硬性胶凝材料既能在空气中硬化，又能在水中硬化，这类材料常统称为水泥，如硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥等。
2、技术指标
水泥品种 技术指标
硅酸盐水泥GB175-1999
普通硅酸盐水泥GB175-1999
矿渣水泥、火山灰质水泥、粉煤灰水泥GB 1344-1999、 复合硅酸盐水泥 GB 12958-1999
不溶物
I型 ≤0.75ቤተ መጻሕፍቲ ባይዱ； II型 ≤1.50%
----
----
烧失量
Ⅰ型≤3.0%；Ⅱ型≤3.5%
三、硅酸盐水泥的矿物组成和水化反应能力
硅酸盐水泥熟料矿物组成主要是：C3S、C2S、C3A、C4AF，其中C3S和C2S占水泥质量的70％以上。 硅酸盐水泥熟料各矿物的水化速度为 C3A＞C4AF ＞C3S＞C2S
硅酸盐水泥中各矿物对强度的影响
C3S主要起强度作用 C2S主要起后期强度作用 C3A主要起早期强度作用 C4AF主要起耐久性作用 水泥安定性的主要影响因素为游离CaO、MgO
七、常用六大水泥的强度要求和技术指标
1、强度等级 硅酸盐水泥强度等级分为：42.5、42.5R、52.5、52.5R、62.5、62.5R 普通硅酸盐水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R 矿渣水泥、火山灰质水泥、粉煤灰水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R 复合硅酸盐水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R
水泥胶砂流动测定方法实用PPT
水泥胶砂流动度测定记录
测定次数
水泥质量（g） 标准砂（g）
水(ml)
流动结果确定
1
2
平均值
结果计算
谢谢！
(1)试验称取物料量：水泥450g，标准砂1350g，按预定的水灰比计算并量取拌合用水。
跳桌须用地脚螺丝固定在实心的混凝土的基础上，安 GB/T175-2007 要求，P·C、P·F、P·P及掺有大山灰质混合材的P·O在进行强度强验时，其用水量按0.
水泥胶砂流动度测定记录
放要水平。工作面与跳桌底座之间不能垫橡胶等材料， (3)在搅拌胶砂的同时将圆锥模及模套、捣棒、跳桌玻璃板台面用潮湿毛巾擦湿，并将圆锥模及模套、捣棒放在台面中心上，然后用潮
• 2、仪器 • (1) 水泥胶砂搅拌机； • (2) 水泥胶砂流动度测定仪： • (1)试验称取物料量：水泥450g，标准砂
1350g，按预定的水灰比计算并量取拌合用 水。 • (2)胶砂搅拌：（过程） • (3)在搅拌胶砂的同时将圆锥模及模套、捣 棒、跳桌玻璃板台面用潮湿毛巾擦湿，并 将圆锥模及模套、捣棒放在台面中心上， 然后用潮湿毛巾盖好。
• (4)将已拌合好的胶砂迅速地分两层装入圆锥模内。 第一层装至圆模高的三分之二处，用餐刀在垂直 两个方向各划实5次，再用圆柱捣棒自边缘至中 心均匀捣压15次(沿边缘捣压10次，往里第二圈 捣压4次、中心1次)。接着装第二层胶砂，装至 高出圆锥模约2cm，同样用餐刀各划实5次，再 用圆柱捣棒自边缘至中心均匀捣压10次(外圈7次， 内圈3次)。
• (3)胶砂搅拌结束后应立即进行流动度测定，从加水开 始到测量扩散直径结束，应在6分钟内完成。若不及时 进行检验，流动度随时间延长而减小。
• (4)捣压时用力要均匀，力量大小要适当，捣棒应垂直， 用力大了有时能从圆锥模下边泌水，流动度结果就小； 用力小了砂浆捣实不好，有空洞，发散、振动时不是 往下塌落，而是散落，直径无法测量。因此，用力适 当，合理捣实，否则流动度结果不准，得不出真实数
水泥的试验检测PPT
试验注意事项：
➢ 在最初测定的操作时应轻轻扶持金属杆，以防试 针撞弯，但结果以自由下落为准。在整个测试过程 中试针沉入的位置至少要距试模内壁10mm。试针 不得落入原针孔。
➢ 临近初凝时，每隔5min测定一次，临近终凝时， 每隔15min测定一次，到达初凝或终凝时应重复测 一次，当两次结论相同时才能定为到达初凝或终凝 状态。每次测完应将试模放回湿气养护箱内。
22
➢ 试件养护：去掉留在模子四周的胶砂。立即将作好标 记的试模放人雾室或湿箱的水平架子上养护，湿空气 应能与试模各边接触。养护时不应将试模放在其他试 模上。一直养护到规定的脱模时间时取出脱模。脱模 前，用防水墨汁或颜料笔对试体进行编号和做其他标 记。二个龄期以上的试体，在编号时应将同一试模中 的三条试体分在二个以上龄期内。将做好标记的试件 立即水平或竖直放在20℃±1℃水中养护，水平放置 时刮平面应朝上。试件放在不易腐烂的篦子上，并彼 此间保持一定间距，以让水与试件的六个面接触。养 护期间试件之间间隔或试体上表面的水深不得小于 5mm。
23
➢ 强度试验：养护至规定龄期时，从养护环境中取 出待测试件，进行强度测定。首先进行抗折试验。 将抗折机调平衡，试件的侧面朝上放在试验机内， 调整夹具，使杠杆在试件折断时尽可能接近水平 位置。接通开关，抗折机以50N/s±10N/s的速 率均匀施加荷载，直到试件折断，记录破坏时的 荷载。接着进行抗压强度试验。将折断的半截试 件放在抗压夹具里，注意受压面为侧面，压力机 以2400N/s±200N/s的速率均匀地加荷直至破 坏 ，记录破坏荷载。
或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时， 两根指针针尖的距离增加量应在17.5mm±2.5mm，当 去掉砝码后针尖的距离能恢复至挂砝码前的状态。 （2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化 来判断安定性是否合格。
水泥胶砂强度检验方法(ISO)ppt课件
等同采用的程度（二）
D) 在“8.1脱模前的处理和养护”增加 “两个龄期以上的试体，在编号时应将 同一试模中的三条试体分别分在“两个 龄以上龄期内”.
E) 在“10.2试验结果的确定”增加 “10.2.1抗折强度”。抗折强度的破型试 验及其结果处理与GB177-85规定相同。 国外水泥产品标准中不列抗折强度指标， 可以不做.
和实验室相同；天平的精度为±1g；滴
定管的精度为±1mL.
6.3 搅拌 先加水，
再加入水
低速
泥
30s
第二个低 速30s开 始时，加 入标准砂， 粗砂先下
高速30s
停90s,在第一个15s 内将叶片和壁上的 胶砂刮入锅中
高速60s
7.2.1 用振实台成型
将空试模 和模套固 定在振实 台上
用适当的勺子 装入第一层胶 砂，每个槽约 300g，用大播 料器播平
影响强度检验结果的因素(二)
水泥540ｇ，标准砂1350ｇ，水238ｇ
采用ISO强度检验方法的意义
水泥450ｇ，标准砂1350ｇ，水225ｇ
ISO方法采用的水灰比适中，灰砂比适中，特 别是采用了级配标准砂，它类似砼中石子、砂 子、水泥、微细填料等密实级配的原理，水泥 强度更接近于砼中的使用实际。
水泥强度检验方法是水泥标准同国际接轨的主 要标志。1999年对年产水泥1千万吨以上的37 个国家和地区采用ISO679的情况进行了调查， 已采用国为24个，占65% ,包括了德国、法国、 英国、日本等。

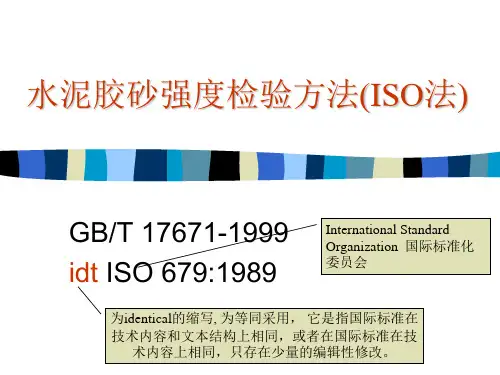

水泥胶砂强度检验方法(ISO法)
GB/T 17671-1999 idt ISO 679:1989
International Standard Organization 国际标准化 委员会
水泥胶砂流动度测定方法
水泥胶砂流动度测定方法The document was prepared on January 2, 2021水泥胶砂流动度测定方法1 目的、适用范围和引用标准本方法规定水泥胶砂流动度测定方法的仪器和操作步骤。
本方法适用于火山灰硅酸盐水泥、复合硅酸盐水泥和掺有火山灰的普通硅酸盐水泥、矿渣硅酸盐水泥及指定采用本方法的其他品种水泥的胶砂流动度测定。
引用标准：GB/T 17671-1999 《水泥胶砂强度检验方法（IOS法）》JC/T 681-1997 《行星式水泥胶砂搅拌机》2 仪器设备（1）胶砂搅拌机：应符合JC/T 681-1997的有关规定。
（2）水泥胶砂流动度测定仪（简称跳桌）：技术要求及其安装方法应符合T 0507附录的规定。
（3）试模：用金属材料制成，由截锥圆模和模套组成。
截锥圆模内壁光滑，尺寸为：60mm±；上口内径70mm±；下口内径100mm±；下口外径120mm，模壁厚度大于5mm。
模套与截锥圆模配合使用。
（4）捣棒：用金属材料制成，直径为20mm±，长度约200mm，捣棒底面与侧面成直角，其下部光滑，上部手柄滚花。
（5）卡尺：量程不小于300mm，分度值不大于。
（6）小刀：刀口直平，长度大于80mm。
（7）秒表：分度值为1s。
3 试样制备材料准备胶砂材料用量按相应标准要求或试验设计确定。
水泥试样，标准砂和试验用水及试验条件应符合GB/T 17671-1999中第四条的有关规定。
胶砂制备按GB/T 17671-1999中有关规定进行。
4 试验步骤如跳桌在24h内未被使用,先空跳一个周期25次。
在制备胶砂的同时，用潮湿棉布擦拭跳桌台面、试模内壁、捣棒以及与胶砂接触的用具，将试模放在跳桌台面中央并用潮湿棉布覆盖。
将拌好的胶砂分两层迅速装入流动试模，第一层装至截锥圆模高度的2/3处，用小刀在相于垂直两个方向各划5次，用捣棒由边缘至中心均匀捣压15次，之后装第二层胶砂，装至高出截锥圆模约20mm，用小刀在相互垂直两个方向各划5次，再用捣棒由边缘至中心均匀捣压10次。

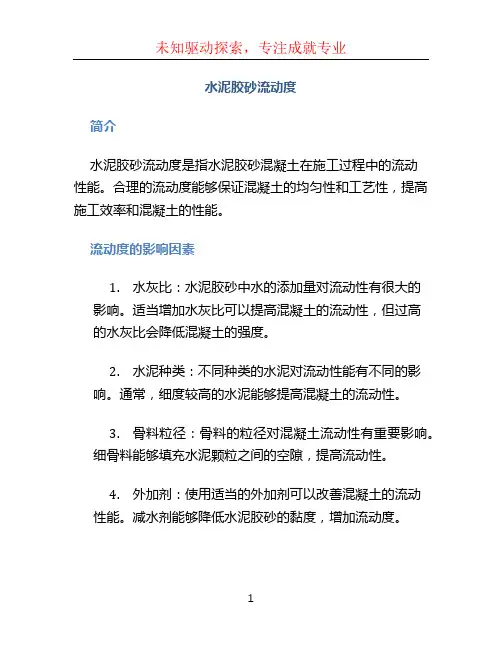

水泥胶砂流动度
水泥胶砂流动度简介水泥胶砂流动度是指水泥胶砂混凝土在施工过程中的流动性能。
合理的流动度能够保证混凝土的均匀性和工艺性，提高施工效率和混凝土的性能。
流动度的影响因素1.水灰比：水泥胶砂中水的添加量对流动性有很大的影响。
适当增加水灰比可以提高混凝土的流动性，但过高的水灰比会降低混凝土的强度。
2.水泥种类：不同种类的水泥对流动性能有不同的影响。
通常，细度较高的水泥能够提高混凝土的流动性。
3.骨料粒径：骨料的粒径对混凝土流动性有重要影响。
细骨料能够填充水泥颗粒之间的空隙，提高流动性。
4.外加剂：使用适当的外加剂可以改善混凝土的流动性能。
减水剂能够降低水泥胶砂的黏度，增加流动度。
流动度测试方法1.斜锥度试验法：该方法是评价水泥胶砂的流动性最常用的试验方法之一。
试验过程中，将一定量的水泥胶砂倒入标准斜锥容器中，通过观察流动高度来评价流动性能。
2.法兰度试验法：该方法主要适用于稠密混凝土或含有大颗粒骨料的混凝土。
试验中，将一定量的混凝土倒入特定形状的金属漏斗中，通过流出的时间和直径的关系来评价流动性能。
流动度的控制合理控制水泥胶砂的流动度，能够保证混凝土的品质和施工效率。
以下是一些常用的控制方法： 1. 控制水灰比：根据混凝土强度要求和流动性要求，合理控制水灰比。
2. 使用适量的外加剂：根据水泥胶砂的具体情况，添加适量的外加剂，如减水剂、粘结剂等，以达到合适的流动度。
3. 混凝土拌合时间的控制：适当延长混凝土的拌合时间，可以提高混凝土的流动性。
4. 骨料选择：选择适当的骨料，包括细骨料和粗骨料，以提高混凝土的流动性。
结论水泥胶砂的流动度是混凝土施工过程中需要重视的一个参数，能够影响混凝土的均匀性和工艺性。
通过合理选择水灰比、外加剂，控制拌合时间以及选择适当的骨料，可以达到所需的流动性要求。
在实际施工中，及时测试和调整流动度，可以保证混凝土的质量和施工效率。
参考文献： 1. 王广发, 张琦, 王红雨, 等. 混凝土综合材料性能与作用 (第二版)[M]. 北京: 中国建筑工业出版社, 2019. 2. 刘建宇, 赵传龙, 马鲁华, 等. 水泥混凝土浆体流变性试验研究[J].建筑材料学报, 2015, 18(3): 560-565.。
水泥胶砂流动度试验
水泥胶砂流动度试验是一种用于测定水泥胶砂流动度的试验方法。
它是测定水泥胶砂
流动性的重要参数，为混凝土的施工性能提供重要参考。
水泥胶砂流动度试验的试验原理是：将一定容量的水泥胶砂放入测量罐中，由下部的
供液系统将测试液逐渐放入测量罐，利用液位的变化计算出水泥胶砂的流动度。
测试结束后，结果由试验仪器显示。
水泥胶砂流动度试验的试验条件主要是液体的温度、测试液的浓度和测量罐内液体的
容量等。
试验温度一般介于25-40℃，测试液的浓度约为0.3%，测量罐内液体的容量一般为100ml。
水泥胶砂流动度试验的结果是以流动度指数表示的。
流动度指数越高，表示水泥胶砂
的流动性越好，可以更好地满足施工要求。
此外，水泥胶砂的流动度试验结果也可以用来
判断水泥胶砂的品质。
水泥胶砂流动度试验是水泥胶砂施工性能检测的重要指标，可以提供可靠的参考数据。
在施工中，应按照相关规定进行试验，以确保混凝土的质量。
水泥胶砂流动度测定方法
水泥胶砂流动度测定方法文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]ICS91．100.10Q”荡黔日日T幻KW,士t1311不百"4;峨净*-:;-i1．1－－．」子二了‘、口Q一多夸刁弓』但期1逛1一勇尺小不仆主GB/T2419-2005代替G$/T2419-94水泥胶砂流动度测定方法Testmethodforfluidityofcementmortar2005-01一19发布2005-08-01实施中华人民共和国国家质量监督检验检疫总局。
，中谊’葛、蒙霭摧泥瞥道’筐豁荟发布GB/T2419-2005前p本标准代替GB/T2419-1994《水泥胶砂流动度测定方法》，与GB/T2419-1994标准相比，主要变化如下：―采用技术参数与EN459-2:2001相同的水泥胶砂流动度跳桌，但跳动次数为25次（1994年版的附录A；本版的附录A;―水泥胶砂流动度检验用胶砂组成按相应标准要求或试验设计确定（1994年版的第4章；本版的第5章）。
本标准的附录A为规范性附录。
本标准由中国建筑材料工业协会提出。
本标准由全国水泥标准化技术委员会S（AC/TC184归口。
本标准负责起草单位：中国建筑材料科学研究院。
本标准参加起草单位：无锡建仪仪器机械有限公司、北京市水泥质量监督检验站、云南省建筑材料产品质量监督检验站。
本标准主要起草人：刘晨、颜碧兰、江丽珍、肖忠明、白显明、张大同、宋立春、鲍惺曦。
本标准所代替标准的历次版本情况为：―GB2419一1981,GB/T2419一1994。
GB/T2419-2005水泥胶砂流动度测定方法1范围本标准规定了水泥胶砂流动度测定方法的原理、仪器和设备、试验条件及材料、试验方法、结果与计算。
本标准适用于水泥胶砂流动度的测定。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单不（包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• (5)捣压完毕，取下模套，用餐刀将高出圆 锥模的胶砂刮去并抹平，抹平后将圆锥模 垂直向上徐徐提起，启动流动度测定仪开 关，每秒钟约跳动一次，共跳动25次。
• (6)跳动完毕，用卡尺在跳桌台面上垂直的“ 十”字方向测量水泥胶砂底部扩散直径，取 相垂直的两直径的平均值为该加水量的水 泥胶砂流动度结果。(＜180mm时应调整水 灰比，重做)
• ⑶ 游标卡尺；
• ⑷ 天平
• 3、流动度的测定： • (1)试验称取物料量：水泥450g，标准砂
1350g，按预定的水灰比计算并量取拌合用 水。 • (2)胶砂搅拌：（过程） • (3)在搅拌胶砂的同时将圆锥模及模套、捣 棒、跳桌玻璃板台面用潮湿毛巾擦湿，并 将圆锥模及模套、捣棒放在台面中心上， 然后用潮湿毛巾盖好。
实数据。
• （5）跳桌在使用后每半年应全面检查，如 不符合要求应及时调整。（质量和落距）
• （6）跳桌在使用前应先空跳一次，以检查 跳桌是否正常。
• （7）跳桌推杆应保持清洁,并在推杆和凸轮 表面上涂上润滑油，减少操作上的磨损。
• （8）试验温度、水泥试样、标准砂、试验用水均符合 （GB/17671-1996）《水泥胶砂强度检验方法（ISO法 ）》中的规定。
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
水泥胶砂流动度测定记录表
水泥胶砂流动度测定记录
测定次数
水泥质量（g） 标准砂（g）
水(ml)
流动结果确定
1
2
平均值
结果计算
谢谢！
• 4、注意事项
• (1)跳动部分的总质量(包括圆盘、推杆、托轮、玻璃板 、卡子及垫纸)为（4.35±0.15）kg，在相同加水量的情 况下，跳动部分总质量大，得出的流动度结果就大； 跳动部分总质量小，得出的流动度结果就小。
• (2)跳桌安装的正确与否，对流动度结果有明显的影响 ，跳桌须用地脚螺丝固定在实心的混凝土的基础上， 安放要水平。工作面与跳桌底座之间不能垫橡胶等材 料，另外，必须保证桌面水平。
• (4)将已拌合好的胶砂迅速地分两层装入圆锥模内 。第一层装至圆模高的三分之二处，用餐刀在垂 直两个方向各划实5次，再用圆柱捣棒自边缘至 中心均匀捣压15次(沿边缘捣压10次，往里第二 圈捣压4次、中心1次)。接着装第二层胶砂，装 至高出圆锥模约2cm，同样用餐刀各划实5次， 再用圆柱捣棒自边缘至中心均匀捣压10次(外圈7 次，内圈3次)。
胶砂流动度是水泥胶砂可塑性的反映， 用流动度来控制水泥胶砂强度成型用水 量，所测得的强度与混凝土强度间有较 好的相关性，能更好的反应使用效果。 1、水泥胶砂流动度测定原理：胶砂流动 度是以胶砂在跳桌上按规定操作进行试 验后，测量底部扩散直径，以扩散直径 大小表示流动性好坏。
• 2、仪器 • (1) 水泥胶砂搅拌机； • (2) 水泥胶砂流动度测定仪；
• (3)胶砂搅拌结束后应立即进行流动度测定，从加水开 始到测量扩散直径结束，应在6分钟内完成。若不及时 进行检验，流动度随时间延长而减小。
• (4)捣压时用力要均匀，力量大小要适当，捣棒应垂直 ，用力大了有时能从圆锥模下边泌水，流动度结果就 小；用力小了砂浆捣实不好，有空洞，发散、振动时 不是往下塌落，而是散落，直径无法测量。因此，用 力适当，合理捣实，否则流动度结果不准，得不出真
水泥胶砂流动度测定
2014-01-01
பைடு நூலகம்
GB/T175-2007 要求，P·C、P·F、 P·P及掺有大山灰质混合材的P·O在进 行强度强验时，其用水量按0.50水灰 比和胶砂流动度不小于180mm时来确 定。当流动度小于180mm时，应以 0.01的整倍数递增的方法将水灰比调
整至胶砂流动度不小于180mm。
