DDF、ODF架介绍
SDH传输设备介绍
SDH传输设备介绍October 2000 (C)国信朗讯科技网络技术有限公司保留所有权利●学习目标通过对本文档的学习,你将掌握以下内容:•各种连接设备介绍•各厂家SDH传输设备的介绍●学习内容•各种连接设备(OBB﹑ODF和DDF)•各厂家SDH传输设备LUCENT:DACS VI﹑SLM-16﹑ISM-2000(ISM-1﹑ISM-4) FJT:FLX2500A﹑FLX600A﹑FLX150/600一﹑连接设备OBB(光缆分纤盒):光缆从光分纤盒一端进入,在分纤盒内部通过熔接器与尾纤固定相连.尾纤通过ODF与传输设备相连.在光设备中,两根光纤组成一个收发,但是端口算做两个.这与电设备不同.ODF(光数字配线架):如图示,ODF分为纤面和缆面. ODF缆面:将光缆中的光纤从OBB中引出后,与ODF 相连的一面. ODF纤面:ODF缆面的对面, 用于连接传输设备. 光缆光纤DDF (数字配线架):DDF 下端:用于跳线和客户设备连接 DDF 上端:用于设备连接关联规则:指设备与DDF 下端连接时所遵循的一些规则,常用的关联规则包括:上下关联和左右关联上下关联:指将相隔为一定数目的不同面板上的对应端子作为一对收发端子 左右关联:指将同一面板中相隔为一定数目的不同端子作为一对收发端子 跳线:指DDF/ODF 的不同端口之间按照一定规则的物理连接二﹑SDH 传输设备 1.SDH 传输设备概述:(1)SDH 的优点:•复用和解复用技术简单•低阶信号可直接复用成高阶信号,无需中间复用过程 •增强了操作﹑管理和维护能力•随传输技术的发展可方便地提高信号传输速率 •各厂家的设备在网络上可以互通(2)SDH 传输设备:SDH 传输设备包括:终端复用器﹑分插复用器﹑再生器和DXC.终端复用器的主要任务是将低速支路信号和155Mb/s 电信号纳入STM-1帧结构,并经电/光转换变换为STM-1光线路信号;其逆过程正好相反.而分插复用器是一种新型的网元,它将同步复用和数字交叉连接功能综合于一体,具有灵活地分插任意支路信号的能力,在网络设计上有很大灵活性.DXC 是一种具有1个或多个准同步数字体系(G.702)或同步数字体系(G.707)信号端口,并至少可以对任何端口信号速率(和/或其子速率信号)与其它端口信号速率(和/或其子速率信号)间进行可控连接和再连接的设备.2.LUCENT 产品介绍•DACS VI定义:DACS VI 是一种用于对PDH 或SDH 数字信号进行交叉连接的系统,TU-12等级的4/1交叉连接设备,特别适于对含有VC-12净负荷的STM-1信号进行分导(Grooming),内部具有网元管理功能.功能:(1) 替代复用器:DACS VI 提供的复用功能可以替代低阶的外部复用器和外部光路系统.无需中间的复用设备就可以方便地在高阶信号中分插低阶支路的VC-12信号.DACS VI 具有下列复用功能:(2) 替代人工交叉连接:DACS VI 用软件控制交叉连接矩阵,操作人员可以在远端增加或删除交叉连接,而且DACS VI 所占空间比人工交叉连接架少(3) 集中的网络监控:可以从远端对DACS VI 进行操作﹑管理﹑维护与设置(4) PDH 与SDH 的网关:由于DACS VI 同时具有PDH 和SDH 的接口,可以连接这两种数字体系,支持现有PDH 业务,用户信息可自由和透明地穿过PDH 与SDH 网络的边界,有利于电信系统由当前的PDH 网络逐步向完全的SDH 网络过渡(5) 设备替换:利用DACS VI 的滚动和桥接命令,用户可以在影响业务最小的情况下替换设备(6) 枢纽:网络中的某些节点可作为枢纽,以减少节点间的点对点连接(7) 信号分导:对于枢纽型的网络,DACS VI 是有效利用带宽的极佳工具.来自不同方向而向同一方向传送的VC-12业务.可以由DACS VI 加到具有足够空闲容量而又是传到同一地点的某一STM-1中去.这种技术叫分导.它可以充分利用空余容量 特性:63个2Mb/s 16个2Mb/s 4个34 Mb/s 1个140 Mb/s1个140Mb/s 或STM-1 1个34Mb/s1个140Mb/s 或STM-1 1个STM-1(1)具有SDH与PDH信号端口,同步宽带交叉连接(2)在SDH与PDH接口间用软件实现VC12的交叉连接(3)交叉连接在VC12等级:在交换前,系统把2Mb/s信号映射到VC12;对于高阶信号,系统把它们解复用并映射到VC12(所有进入DACS VI的信号,如果经过PDH设备进入的,则必须是P12(2Mb/s)组成的结构信号;如果经过SDH设备进入,必须是VC12结构的.(4)P31信号必须由P12信号复用而成(5)P41信号必须由P31信号复用而成(6)STM-1信号必须是由VC12复用而成传输接口:(1)2Mb/s:DACS VI 通过TPU2接口机盘提供2Mb/s端口(2)34Mb/s:DACS VI通过TPU34TMX提供34Mb/s信号的传输与复用接口(3)140Mb/s:DACS VI通过TPU140TMX提供140Mb/s信号的传输与复用接口(4)STM-1电口(局内): DACS VI通过LPU155/E提供STM-1电信号的传输接口(5) STM-1光口(短距离): DACS VI通过LPU155/O提供STM-1光信号的传输接口系统硬件组成:分六层描述DACS VI物理结构示意图端口架:端口架用于提供一系列线路或支路传输端口.端口架又称输入输出架,可由LPU1线路子架﹑TPU2﹑TPU34/140支路子架组成.由于系统交叉连接容量的限制.端口架最多可以有12个,最多可以安装24个端口子架.LPU1子架DACS VI通过LPU155提供STM-1信号的传输接口(光或电)LPU1子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门LPU1子架是固定架每块LPU155需配备1块OPPU,最多可安装8块LPU155单元TPU2子架:DACS VI 通过TPU接口机盘提供2Mb/s的端口TPU2M子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门TPU2M子架是固定架每块TPU2机盘支持8个2.048Mb/s双向信号,每个TPU2子框最多可安装8块工作机盘和1块保护机盘.每个子框只要有业务就必须配备一块OBTU,也可另配一块作为保护.每块OBTU单元最多可把63个2Mb/s信号复用成一个STM-1信号,然后通过内部光缆连接到CC子架的OTU单元.功能单元:•SLM-16定义:同步线路复用设备SLM-16可以将16个140Mb/s或者155Mb/s的支路信号复用成一个STM-16的同步信号(即一个2.5Gb/s的信号)在光纤上进行传输或者将STM-16信号解复用还原成PDH或SDH所能接受的信号.功能:(1)端机在一条综合线路上提供复用及线路终端,低速率的支路信号可以是140Mb/s的PDH信号,也可以是155 Mb/s的同步信号(2)上﹑下电路复用器把较低速率的支路信号向(或自)高速率信号流中插入(或引出)(3)再生器(即中继器)把已经衰减了的光信号恢复到原先的光脉冲波形(4)配有在本地和远端进行维护﹑控制和网络管理的设备(5)终端机型,为光接口提供1+1保护(6)还可为电口支路信号提供1:N的保护根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统:终端系统配置中线路信号等于支路信号之和,再生系统配置中一定插有RGU机盘,上下电路系统中一定插有SWR 和SWT机盘,并且有LNC﹑CTL和MEM机盘对上下电路实行控制.0*1终端机框1:PSF 2:PSF如图示,用作上下电路系统时,一般通过DDF架与ISM-1相连图示配置是上下电路系统配置, 采用的是2纤双向复用段保护环.可以从一个2.5Gb/s的信号下16个155Mb/s的信号,TPU(P)是用作1:8的盘保护.功能单元:MEM 系统存储单元, 与CTL﹑LNC一起完成上下电路配置的控制功能LNC 线路控制器单元, 与MEM﹑CTL一起完成上下电路配置的控制功能电源单元PSF 电源滤波器单元,PSF对输入电源滤波后通过底板分配到各单元盘操作接口单元UPL用户维护面板•ISM-2000定义:智能同步复用器ISM-2000可以将PDH信号和SDH信号复用进155Mb/s的STM-1(ISM-1)或622Mb/s的STM-4传输线上(ISM-4)或者将STM-4或STM-1信号解复用还原成PDH或SDH所能接受的信号机框描述:图为机框布局示意图,机框内提供:2个槽道用于--------线路端口单元(LPU)2个槽道用于--------指针处理和交叉连接单元(PPC)8个槽道用于--------支路端口单元(TPU)1个槽道用于--------保护支路端口单元(TPU)2个槽道用于--------定时产生器单元(TGU)1个槽道用于--------系统控制器(CTL)1个槽道用于--------数据分组交换(DPS)2个槽道用于--------电源滤波器(PSF)1个槽道用于--------用户维护面板(UPL)根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统终端机框配在这种配置下，系统可以将VC12终结或适配到STM线路中。
ODF和DDF
搜2 索答案

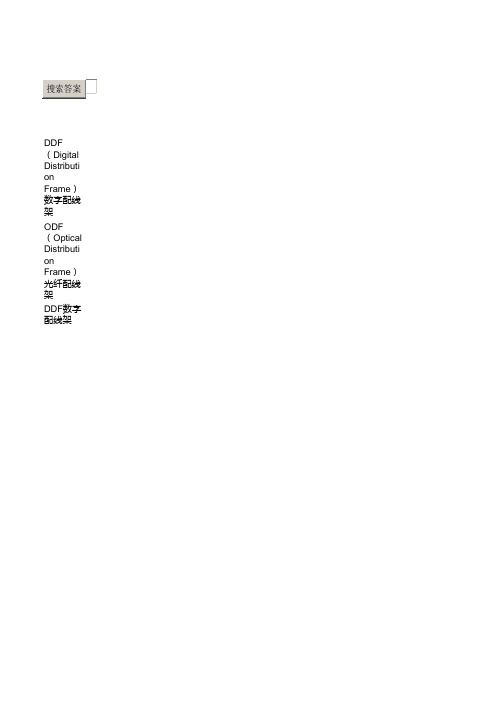

DDF （Digital Distributi on Frame） 数字配线 架 ODF （Optical Distributi on Frame） 光纤配线 架 DDF数字 配线架
数字配线 架又称高 频配线 架，在数 字通信中 越来越有 优越性， 它能使数 字通信设 备的数字 码流的连 接成为一 个整体， 从速率2 Mb/s～ 155 Mb/s 信号的输 入、输出 都可终接 在DDF架 上，这为 配线、调 线、转接 、扩容都 带来很大 的灵活性 和方便性
DDF和ODF
分别是什
么？
3
2006-4-5
•
配线架
EDF DDF
VDF ODF
是什么
8
2009-10-
9
•
Imagemn.
ddf这个
可疑的删
不掉
2010-2-5
•
华帝线控
版DDF50
型热水器
出现E1故
障怎么
办?
2010-1-9
等待您来
回答
哈尔滨市
长途汽车
站到前哨
或抚远的
汽车随车
手机是多
少?
一对恋人
发短信提问 至 1.066E+13 免费接收最 佳答案
如何短信 提问？
沈阳三人 光电 odf 配线架
专业提供 odf配线架 odf配线架 ODFodf配 线架odf配 线架.odf配 线架.02483960757
www.3rco
odf配线 架优质品 牌
雅兆光通 讯,致力于 生产优质光 纤熔接机 odf配线架 求购电 话:138898 88282 www.syazo .com
参考资
料：
odf光纤配线架使用方法
odf光纤配线架使用方法随着现代通信技术的不断发展，光纤通信已经成为了通信行业的主流技术之一。
而在光纤通信中，ODF光纤配线架作为重要的光纤连接设备，其使用方法也备受关注。
本文将从ODF光纤配线架的概念、组成结构、使用方法等方面进行详细介绍。
一、ODF光纤配线架的概念ODF光纤配线架是一种用于光缆连接的设备，其主要作用是将光缆的信号进行分配、交换和传输。
ODF全称 Optical Distribution Frame，是一种可用于光纤通信系统中的光纤配线设备。
其主要作用是将光缆的信号进行分配、交换和传输。
ODF光纤配线架是一种专门用于光纤通信的设备，其主要作用是将光纤缆的信号进行分配、交换和传输。
ODF光纤配线架是一个重要的光纤连接设备，其具有模块化、可扩展、可靠性高等特点，对于光纤通信建设来说是不可或缺的。
二、ODF光纤配线架的组成结构ODF光纤配线架主要由框架、模块、面板、光纤配线盘、光缆接口等组成。
1.框架：ODF光纤配线架的框架是其最基础的组成部分，通常由金属材料制成，具有良好的抗腐蚀性和机械强度。
框架的结构通常分为开放式和封闭式两种，其中开放式框架适用于小型机房和机柜，而封闭式框架适用于大型数据中心和机房。
2.模块：ODF光纤配线架的模块是其最核心的组成部分，其中包括了光纤配线盘、光缆接口和面板等。
模块通常采用模块化设计，可以根据实际需要进行组装和拆卸。
模块的材料通常采用高强度塑料或金属材料。
3.面板：ODF光纤配线架的面板是其最重要的组成部分之一，其主要作用是连接光缆和光缆接口。
面板上通常具有多个光缆接口，可以根据实际需要进行选择和连接。
4.光纤配线盘：ODF光纤配线架的光纤配线盘是其最重要的组成部分之一，其主要作用是将光缆的信号进行分配和交换。
光纤配线盘通常采用铝合金或塑料材料制成，具有良好的机械强度和耐腐蚀性。
5.光缆接口：ODF光纤配线架的光缆接口是其最基础的组成部分之一，其主要作用是连接光缆和面板。
DDF与ODF的作用
DDF与ODF的作用DDF与ODF的作用(来自网络)在基站里看到光端机的2M线（有两根）连接至DDF架上，而ODF熔接配线块（12芯）第1，2黄色光纤接至光端机的TX口和RX口。
请教一下，DDF与ODF究竟有什么作用？两者之间有什么关系？为什么有的基站里的光端机上的2M线又没有连接至DDF架上？一直以来我都没搞清这个问题，好想搞懂这些问题。
呵呵。
DDF其实就是配线架，传输设备的2M电缆可以直接和基站设备连接，为什么中间增加DDF 转接，就是为了以后进行中继调整等比较方便，只在DDF上面操作即可，不需要改动设备侧的连接。
ODF与DDF类似，只是它针对光缆，而DDF是针对电缆。
DDF就是数字配线架，我们一般看到的就是用来分配2M电路的；ODF是光配线架，是用来分配光路的。
其实都是起一个中间转接的作用，仅仅是物理上的连接。
至于有些光端机没有连接到DDF架，因为光端机的目的本身不是到DDF，是要让这个2M 到基站的DF架，从而在连接到无线设备可以让其通过传输运转。
所以不通过DDF架就是光端机的2M直接到DF架了。
但是一般的都是要用DDF架，毕竟在后期增加电路的时候方便。
DDF其实就是配线架，传输设备的2M电缆可以直接和基站设备连接，为什么中间增加DDF 转接，就是为了以后进行中继调整等比较方便，只在DDF上面操作即可，不需要改动设备侧的连接。
ODF与DDF类似，只是它针对光缆，而DDF是针对电缆。
在维护中有ＤＤＦ和ＯＤＦ也比较好并且抢修方便有的机房里传输DDF与ODF合成一架,叫综合配线架传输中SDH设备,只要板件配有相应的支路板就可以直接从SDH上下2M电路,再加上综合配线架,DDF主要作用:不是桥接,是便于传输通路的组织管理,如没有太多的电路,也可以不用.先说说传输吧！通信信号分为两部分，一个是光信号，一个是电信号。
一般基站设备上出来的2M线都是电信号，不方便传输，所以要将其转换为光信号，所以就有了光端机。
DDF产品介绍资料
MPX441A16-20 基 本 架 MPX441A16-20 MPX441A20-20 MPX441A8-20 扩 展 架 MPX441A8-20 MPX441A10-20 MPX441A24-20 扩 容 架 MPX441A24-20 MPX441A30-20
MPX4 4 1 MPX4 4 1 DDF 型
MPX337A18-20 MPX337A20-20 MPX337A24-20 MPX337A9/7-24/48 MPX337A10/8-24/48 MPX337A12/10-24/48 MPX337A18/14-24/48 MPX337A20/16-24/48 MPX337A24/20-24/48 MPX337B130-32 MPX337B140-32 MPX337B160-32
2000×520×450 2200×520×450 2600×520×450 2000×600×300 2200×600×300 2600×600×300 2000×600×600 2200×600×600 2600×600×600 2000×1200×750 2200×1200×750 2600×1200×750
DDF产品介绍资料 DDF产品介绍资料 2、功能用途
实现数字复用设备之间、数字复用设备与程控交 换设备之间、非话业务设备之间的配线连接。 使数字通信设备的数字码流的连接成为一个整体 结构。
DDF产品介绍资料 DDF产品介绍资料 3、结构特点
敞开式机架结构,立柱采用特制铝型材或优质钢材； 连接器单元位置、容量可按用户要求任意调整， 与用户原有设备可兼容； 连接器单元板可旋转90度，操作维护方便； 采用新型线缆管理系统，规范了线缆走线方式， 机架内每一根电缆均能得到可靠、有序的布放； 具有完整的接地保护系统； 顶盖和底框可根据需要设置上下封板，拆卸方便， 可以灵活地适应上走线或下走线的需要； 机架可并架安装，备有并架连接件。

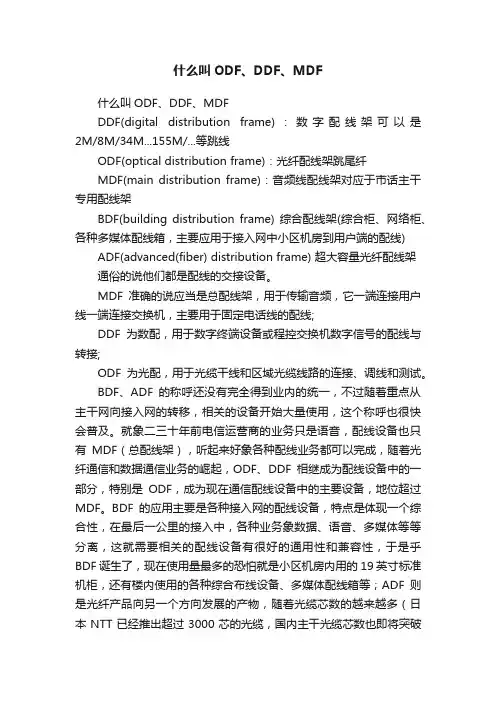

什么叫ODF、DDF、MDF
什么叫ODF、DDF、MDF什么叫ODF、DDF、MDFDDF(digital distribution frame)：数字配线架可以是2M/8M/34M...155M/...等跳线ODF(optical distribution frame)：光纤配线架跳尾纤MDF(main distribution frame)：音频线配线架对应于市话主干专用配线架BDF(building distribution frame) 综合配线架(综合柜、网络柜、各种多媒体配线箱，主要应用于接入网中小区机房到用户端的配线) ADF(advanced(fiber) distribution frame) 超大容量光纤配线架通俗的说他们都是配线的交接设备。
MDF准确的说应当是总配线架，用于传输音频，它一端连接用户线一端连接交换机，主要用于固定电话线的配线;DDF为数配，用于数字终端设备或程控交换机数字信号的配线与转接;ODF为光配，用于光缆干线和区域光缆线路的连接、调线和测试。
BDF、ADF的称呼还没有完全得到业内的统一，不过随着重点从主干网向接入网的转移，相关的设备开始大量使用，这个称呼也很快会普及。
就象二三十年前电信运营商的业务只是语音，配线设备也只有MDF（总配线架），听起来好象各种配线业务都可以完成，随着光纤通信和数据通信业务的崛起，ODF、DDF相继成为配线设备中的一部分，特别是ODF，成为现在通信配线设备中的主要设备，地位超过MDF。
BDF的应用主要是各种接入网的配线设备，特点是体现一个综合性，在最后一公里的接入中，各种业务象数据、语音、多媒体等等分离，这就需要相关的配线设备有很好的通用性和兼容性，于是乎BDF诞生了，现在使用量最多的恐怕就是小区机房内用的19英寸标准机柜，还有楼内使用的各种综合布线设备、多媒体配线箱等；ADF则是光纤产品向另一个方向发展的产物，随着光缆芯数的越来越多（日本NTT已经推出超过3000芯的光缆，国内主干光缆芯数也即将突破1000芯），现在的光纤配线设备通常只有七八百芯的容量，在一些中心局已经很难满足实际需求，这就需要一种超大容量的光配线设备来补充，美国ADC曾于2000年推出概念产品（当时叫NGF-new generation frame，新一代配线架），国内也有一两家有相关产品推出，而且已经开始在网使用了，ADF的特点一是采用了组合式结构，熔配分离，这样也就把施工和维护分开，同时也有利于防护（光缆高压接地可以在地下室完成），另一个特点就是采用立体式跳纤管理，大大减少了维护人员的工作量（不知有没有搞传输的兄弟在ODF上从几百芯光跳纤中试着抽出一根来），当然容量上也可以达到数千芯，完全满足未来的需求，由于目前的市场空间有限，现在推出ADF的厂家更多的是通过这种产品反映公司整体实力，但ADF的应用是早晚的事（不过ADF可不是要取代ODF哦）。
(整理)移动传送网DDF-ODF架标签命名规范
中国移动传送网DDF、ODF架标签命名规范(V1.5)为有效提高传输电路维护和服务质量，使传输管理向规范化、标准化方向发展，特制定本规范。
本规范分为两个部分，第一部分为DDF标签命名规范，第二部分为ODF标签命名规范。
DDF和ODF标签的信息基本包括两部分：标识点的物理信息和逻辑信息。
物理信息描述节点的具体物理位置，包括机架、子框、单板、端口等，例如ODF5-1-1、DDF4-4-6、2-A-PQ1-01-46。
逻辑信息描述节点在网络中所处的逻辑位置，包括电路代号、系统名称等，例如北京-沈阳30N099。
第一部分 DDF标签命名规范第一节 DDF架标签信息DDF标签根据需要最多可以有3~4行。
第一行描述本端DDF机柜编号和连接器端子号，第二行描述局向信息和电路代号，第三行描述业务源，第四行描述业务对端DDF架信息。
其中第二行业务局向信息和电路代号为必填项目。
第二节传输电路的分级传输电路按照其在传输网络中的位置和承载业务种类划分为一级干线传输电路、二级干线传输电路和本地网传输电路三个层次；每个层次传输电路按照承载业务的重要程度，可分为三级，具体定义如下：专线电路是指出租给客户，用于承载客户业务；或是用于承载党政、公司等特殊业务的传输电路。
专线电路分级如下：第三节 DDF架标签颜色为了保证维护人员能够准确辨别电路重要程度，实现电路精细化维护，DDF架以标签颜色来区分传输电路类别。
●一级传输电路用红底黑字表示；●二级传输电路用绿底黑字表示；●三级传输电路用白底黑字表示。
第四节 DDF架命名规范DDF架分为普通DDF架、绕接式DDF架和卡接式DDF架。
4.1普通DDF架标签命名：普通DDF架标签分为业务上下点的DDF标签、业务转接点的DDF 标签和BITS设备的DDF标签三种情况：4.1.1、业务上下点的DDF标签第一行：本端DDF机柜编号和连接器端子号（可选项目）可根据机房实际情况，制定DDF机柜编号，以及机柜模块号和连接器端子号，但要求编号的唯一性，格式为：（1）DDF：固定标识“DDF”；（2）机柜号：可依据各省维护习惯制定，要求在本机房内命名唯一。
传输基础知识
传输基础知识一、传输的基本认识1、传输的概念把信息通过某种媒介从一个地方传递到另一个地方的过程，这个过程就是传输。
2、传输过程图解二、传输机柜的介绍2．1综合柜的介绍传输综合柜的作用：主要用于放置光端机，DDF架，ODF架的。
左：电源机柜中：综合柜右：爱立信2206机柜2．2Optix 2500+和OSN 3500机柜作用:放置光端机.左：Optix 2500+机柜右：OSN 3500机柜2． 2 DDF架的介绍DDF架的作用:为2M线的连接中起中间连接作用.DDF架正面视图DDF架的接线图2.3ODF架的介绍ODF的作用: 为光缆提供接口作用.ODF架正视图ODF模块结构图三、传输设备的介绍3．1华为光端机常见板类功能介绍线路板：又称光板,把光信号转换为电信号号和把电信号转换为光信号，或者把光信号放大,其用尾纤连接。
支路板：提供2M接口，常见的有8口，16口，48口。
交叉板：为信号提供传输路线，实现传输路线灵活选择的功能。
主控板：监控和控制整个光端机，其功能如电源机柜的监控模块。
3．1 Metro 1000(Optix 155/622)光端机的介绍Optix 155/622 (Metro 1000)正面视图3．2 Merto 3000(Optix 2500+)光端机的介绍四、连接件的介绍4．1 光缆的介绍光缆的作用:为光信号传输提供传输媒介.光缆的组成:纤芯,保护层,钢线.常见光缆的纤芯种类:有8芯,12芯,60芯等.4．2 尾纤的介绍作用:用来连接光板和DDF,跳纤,光路自环,接测试设备等.光纤衰减的主要因素有：本征，弯曲，挤压，杂质，污染等本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。
弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。
挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。
杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。
污染：光纤接头不清洁。
4．3 跳纤的技术跳纤:用尾纤把两条不同的光缆或者同缆的纤芯连接起来.如下图所示意:4．4 光缆配线盒。
ODF光纤配线架主要型号
ODF箱光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。
ODF箱：ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。
ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。
概述：1、ODF光纤配线架的作用：ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。
现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。
各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。
2、ODF光纤配线架的特点近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。
（1）纤芯容量一个ODF光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。
同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。
（2）功能种类ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。
移动传送网DDFODF架标签命名标准
中国移动传送网DDF、ODF架标签命名标准为有效提高传输电路保护和效劳质量，使传输治理向标准化、标准化方向进展，特制定本标准。
本标准分为两个部份，第一部份为DDF标签命名标准，第二部份为ODF标签命名标准。
DDF和ODF标签的信息大体包括两部份：标识点的物理信息和逻辑信息。
物理信息描述节点的具体物理位置，包括机架、子框、单板、端口等，例如ODF5-1-一、DDF4-4-六、2-A-PQ1-01-46。
逻辑信息描述节点在网络中所处的逻辑位置，包括电路代号、系统名称等，例如北京-沈阳30N099。
第一部份 DDF标签命名标准
第一节 DDF架标签信息
DDF标签依照需要最多能够有3~4行。
第一行描述本端DDF机柜编号和连接器端子号，第二行描述局向信息和电路代号，第三行描述业务源，第四行描述业务对端DDF架信息。
其中第二行业务局向信息和电路代号为必填项目。
