关于电力系统正负零序的解说
零序电压,零序电流[1].负序电流.正序电流怎么理解
![零序电压,零序电流[1].负序电流.正序电流怎么理解](https://img.taocdn.com/s3/m/408c805c312b3169a451a45b.png)

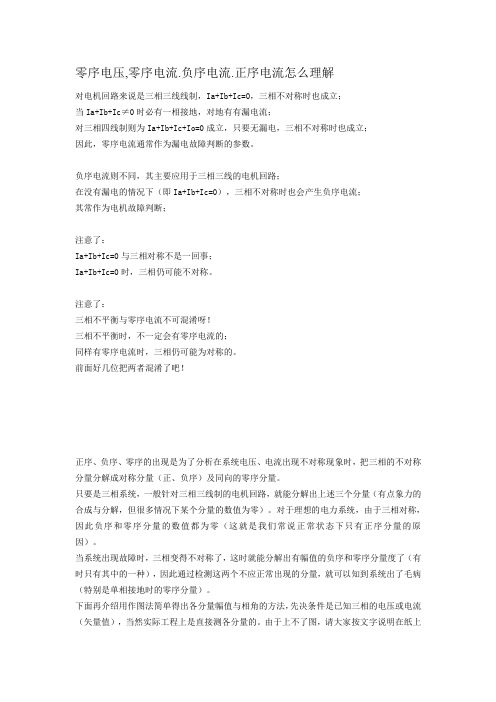

零序电压,零序电流.负序电流.正序电流怎么理解对电机回路来说是三相三线线制，Ia+Ib+Ic=0，三相不对称时也成立；当Ia+Ib+Ic≠0时必有一相接地，对地有有漏电流；对三相四线制则为Ia+Ib+Ic+Io=0成立，只要无漏电，三相不对称时也成立；因此，零序电流通常作为漏电故障判断的参数。
负序电流则不同，其主要应用于三相三线的电机回路；在没有漏电的情况下（即Ia+Ib+Ic=0），三相不对称时也会产生负序电流；其常作为电机故障判断；注意了：Ia+Ib+Ic=0与三相对称不是一回事；Ia+Ib+Ic=0时，三相仍可能不对称。
注意了：三相不平衡与零序电流不可混淆呀！三相不平衡时，不一定会有零序电流的；同样有零序电流时，三相仍可能为对称的。
前面好几位把两者混淆了吧！正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，一般针对三相三线制的电机回路，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
正序、负序、零序
正序、负序、零序什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。
就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。
用最简单的语言概括如下：当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。
正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。
(ABC)负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。
(BAC)零序：ABC三相相位相同，哪一相也不领先，也不落后。
系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。
单相接地故障时候，系统有正序、负序和零序分量。
两相短路故障时候，系统有正序和负序分量。
两相短路接地故障时，系统有正序、负序和零序分量。
对称分量法基本概念和简单计算正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个角度（Φ），如图1。
对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。
在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为三组三相对称的分量。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
当选择A相作为基准相时，三相相量与其对称分量之间的关系（如电流）为：I A=Ia1+Ia2+Ia0--------------------------------------------○1I B=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0------------○2I C=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0-------------○3对于正序分量：Ib1=α2 Ia1，Ic1=αI a1对于负序分量：Ib2=αIa2，Ic2=α2Ia2对于零序分量：Ia0= Ib0 = Ic0式中，α为运算子，α=1∠120°，有α2＝1∠240°，α3＝1，α+α2+1=0由各相电流求电流序分量：I1=Ia1= 1/3(I A+αI B+α2 I C)I2=Ia2= 1/3(I A+α2 I B+αI C)I0=Ia0= 1/3(I A +I B +I C)以上3个等式可以通过代数方法或物理意义（方法）求解。
三相 分解 零序 正负序

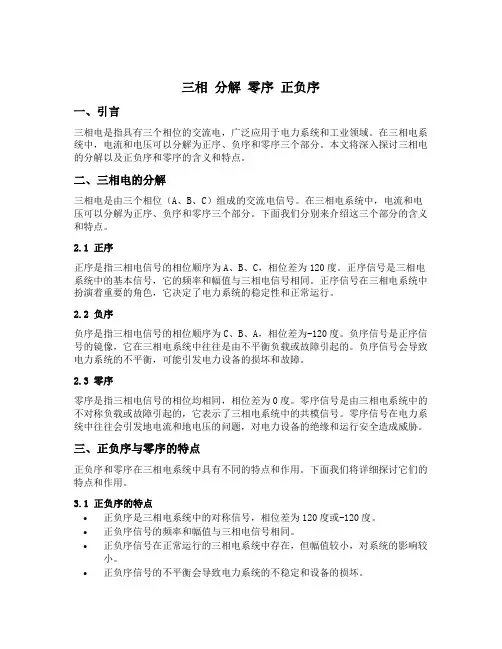

三相分解零序正负序一、引言三相电是指具有三个相位的交流电，广泛应用于电力系统和工业领域。
在三相电系统中，电流和电压可以分解为正序、负序和零序三个部分。
本文将深入探讨三相电的分解以及正负序和零序的含义和特点。
二、三相电的分解三相电是由三个相位（A、B、C）组成的交流电信号。
在三相电系统中，电流和电压可以分解为正序、负序和零序三个部分。
下面我们分别来介绍这三个部分的含义和特点。
2.1 正序正序是指三相电信号的相位顺序为A、B、C，相位差为120度。
正序信号是三相电系统中的基本信号，它的频率和幅值与三相电信号相同。
正序信号在三相电系统中扮演着重要的角色，它决定了电力系统的稳定性和正常运行。
2.2 负序负序是指三相电信号的相位顺序为C、B、A，相位差为-120度。
负序信号是正序信号的镜像，它在三相电系统中往往是由不平衡负载或故障引起的。
负序信号会导致电力系统的不平衡，可能引发电力设备的损坏和故障。
2.3 零序零序是指三相电信号的相位均相同，相位差为0度。
零序信号是由三相电系统中的不对称负载或故障引起的，它表示了三相电系统中的共模信号。
零序信号在电力系统中往往会引发地电流和地电压的问题，对电力设备的绝缘和运行安全造成威胁。
三、正负序与零序的特点正负序和零序在三相电系统中具有不同的特点和作用。
下面我们将详细探讨它们的特点和作用。
3.1 正负序的特点•正负序是三相电系统中的对称信号，相位差为120度或-120度。
•正负序信号的频率和幅值与三相电信号相同。
•正负序信号在正常运行的三相电系统中存在，但幅值较小，对系统的影响较小。
•正负序信号的不平衡会导致电力系统的不稳定和设备的损坏。
3.2 零序的特点•零序是三相电系统中的不对称信号，相位差为0度。
•零序信号的频率和幅值与三相电信号相同。
•零序信号在不平衡负载或故障情况下会产生，对电力系统的影响较大。
•零序信号会引发地电流和地电压的问题，对电力设备的绝缘和运行安全造成威胁。
继电保护系统中的正序、负序及零序说明
继电保护系统中的正序、负序及零序说明当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。
正序：A相B相120度，B相C相120度，C相A相120度。
负序：A相落后B相120度，B相落后C相120度，C相落后A 相120度。
零序：ABC三相相位相同，哪一相也不，也不落后。
微机继电保护测试仪的继保系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。
单相接地故障时候，系统有正序负序和零序分量。
两相短路故障时候，系统有正序和负序分量。
两相短路接地故障时，系统有正序负序和零序分量。
正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。
只要是三相系统，就能分解出上述三个分量。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了，因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病。
为了让大家更好地理解，可按照以下方式作图来研讨下：求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端，注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量，这个向量就是三相向量之和。
后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
零序、正序、负序电流
欢迎阅读当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。
正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。
负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。
零序：ABC三相相位相同，哪一相也不领先，也不落后。
的。
因为不管另一侧的接法如何,在这一侧加以零序电压时,总不能把零序电流送入变压器。
所以只有当变压器的绕组接成星形,并且中性点接地时,从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。
对于输电线路,零序电抗与平行线路的回路数,有无架空地线及地线的导电性能等因素有关。
零序电流在三相线路中是同相的,互感很大,因而零序电抗要比正序电抗大,而且零序电流将通过地及架空地线返回,架空地线对三相导线起屏蔽作用,使零序磁链减少,即使零序电抗减小。
平行架设的两回三相架空输电线路中通过方向相同的零序电流时,不仅第一回路的任意两相对第三相的互感产生助磁作用,而且第二回路的所有三相对第一回路的第三相的互感也产生助磁作用,反过来也一样.这就使这种线路的零序阻抗进一步增大。
零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+I b+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
正序-负序和零序
在电机负序控制中，主要关注的是三相电源的负序电压和 电流。通过控制电机的输入电压和电流的相位和幅值，可 以实现电机的负序启动、运行和停止。
电机零序控制
在电机零序控制中，主要关注的是三相电源的零序电压和 电流。通过控制电机的输入电压和电流的相位和幅值，可 以实现电机的零序启动、运行和停止。
行信号处理。
03
零序
零序的定义
零序的定义
01
在三相交流电系统中，如果三相的相电压或相电流的大小相等，
且相位相同，则该状态被称为零序。
零序的数学表示
02
在数学上，零序可以用向量表示，其大小等于其他两相的向量
和，方向与中性线相同。
零序的产生
03
在三相交流电系统中，当三相负载对称且三相电压或电流相等
时，就会产生零序。
正序的应用场景
正序的应用场景：正序主要应用于电力系统中的正常运行状态，如家庭用电、工业用电等。
在家庭用电中，我们通常使用的是单相交流电，而单相交流电本质上就是正序状电力供应，通常使用三相交流电，且为了保证电力系统的稳定运行，需要保持三相交流电的正序状态。 此外，在电力系统中的继电保护、同步发电机的运行等方面，也需要用到正序的概念。
在电气保护中的应用
正序保护
正序保护主要用于检测和切除三相电路中的正序故障，如相间短路等。通过比较三相电压 或电流的正序分量，可以判断是否存在正序故障，并采取相应的保护措施。
负序保护
负序保护主要用于检测和切除三相电路中的负序故障，如单相接地短路等。通过比较三相 电压或电流的负序分量，可以判断是否存在负序故障，并采取相应的保护措施。
负序无功补偿主要用于补偿三相电路 中的负序无功功率。通过在三相电路 中分别补偿负序无功功率，可以提高 电路的功率因数，减小线路损耗。
正序-负序和零序的介绍
算法优化
针对正序、负序和零序的分析算 法将不断优化，以提高分析的精 度和效率。
新技术融合
随着新技术的不断发展，正序、 负序和零序的概念将与新技术融 合，如人工智能、大数据等，以 实现更广泛的应用。
THANKS谢谢Fra bibliotek正序的特点
总结词
正序具有有序性、递增性和连续性等特点。
详细描述
正序是一种有序的数据排列方式，每个数据点都有其固定的位置，且数据值是 递增的，即后一个数据点总比前一个数据点大。这种连续性使得正序在信号处 理中具有很好的应用价值。
正序的应用场景
总结词
正序在信号处理、数据分析、数据库排序等领域有广泛应用。
在电力系统中的影响
正序分量对电力系统的正常运行具有重要影响，它是保证三相电压和电流 对称的关键因素。
负序分量会对电力系统的设备造成额外的负担，加速设备的磨损和老化。
零序分量在正常运行时对电力系统的影响较小，但在某些故障情况下，零 序分量的出现可能会对保护装置产生干扰。
在信号处理中的应用
正序、负序和零序分量在信号处理中具有广泛的 应用，特别是在通信、音频处理等领域。
实际应用
在电力系统和信号处理中，正序、负序和零序的应用广泛， 如电力系统的故障诊断、信号处理中的滤波器设计等。
理论价值
正序、负序和零序的概念是电力系统和信号处理领域的基 础理论之一，对于深入理解相关领域的基本原理和发展趋 势具有理论价值。
在电力系统和信号处理中的意义
1 2 3
电力系统稳定
正序和负序是电力系统稳定性的重要指标，对于 预防和解决电力系统中的故障具有重要意义。
相位关系
在正常运行情况下，三相 零序电流和零序电压具有 相同的相位。
5分钟教你正确理解电力系统中的正序负序零序
2.3 作图求负序
(1) 保持 A 相不动， B 相顺时针转 120 度 OB’， C 相逆时针转 120 度 OC’， 得到新的向量图。
(2) 对新的向量图进行图解零序时进行的操作，得到向量 OC"， (3) 取 OC"向量幅值的三分之一即为负序分量的 A 相
2.1 作图求零序
把三个向量相加求和。 即 A 相不动，B 相的原点平移到 A 相的顶端（箭头处）， 同方法把 C 相的平移到 AB’的顶端。 此时作 o 点到 C’向量，这个向量就是三相 向量之和。取此向量幅值的三分之一，向量 o0, 这就是零序分量。
2.2 作图求正序
(1) 保持 A 相不动，然后 B相逆时针转 120 度 OB’，C相顺时针转 120 度 OC’， 得到新的向量图。
3
3
IA
四 三相电压向量和为零
对称的三相系统，其 3 相电压向量之和为零。
（ 1）用三角函数
sin( α+β)=sin αcosβ+cosαsin β sin( α- β)=sin αcosβ-cos αsin β A 相电压 U sin α B 相电压 U sin( α -120) C相电压 U sin( α +120) Ua+U b+U c =U(sin α+sin( α-120)+sin( α+120)) =U(sin α +(sin αcos120-cos αsin120)+ (sin α cos120+cosαsin120) ) =U(sin α +2sin αcos120) =U(sin α +2sin α(-0.5))=0
电气基础讲座——什么是正序、负序、零序？
电气基础讲座——什么是正序、负序、零序？之南宫帮珍创作什么是正序、负序、零序？对非电气专业的人来说, 这个问题或许困扰了许久.就我个人感觉来讲, 现在在学校学的时候也困惑了很久, 确实不是非常好理解.用最简单的语言概括如下：以后世界上的交流电力系统一般都是ABC三相的, 而电力系统的正序, 负序, 零序分量即是根据ABC三相的顺序来定的.正序：A相领先B相120度, B相领先C相120度, C相领先A相120度.负序：A相落后B相120度, B相落后C相120度, C相落后A相120度.零序：ABC三相相位相同, 哪一相也不领先, 也不落后.系统里面什么时候分别用到什么呵护？三相短路故障和正常运行时, 系统里面是正序.单相接地故障时候, 系统有正序负序和零序分量.两相短路故障时候, 系统有正序和负序分量.两相短路接地故障时, 系统有正序负序和零序分量对称分量法基本概念和简单计算正常运行的电力系统, 三相电压、三相电流均应基本为正相序, 根据负荷情况（感性或容性）, 电压超前或滞后电流1个角度（Φ）, 如图1.图1：正常运行的电力系统电压电流矢量图对称分量法是分析电力系统三相不服衡的有效方法, 其基本思想是把三相不服衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量, 这样就可把电力系统不服衡的问题转化成平衡问题进行处置.在三相电路中, 对任意一组分歧毛病称的三相相量（电压或电流）, 可以分解为3组三相对称的分量.图2：正序相量、负序相量和零序相量（以电流为例）被选择A相作为基准相时, 三相相量与其对称分量之间的关系（如电流）为：IA=Ia1+Ia2+Ia0――――――――――――――――――――――――――○1IB=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0――――――――――○2 IC=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0―――――――――――○3对正序分量：Ib1=α2 Ia1 , Ic1=αIa1对负序分量：Ib2=αIa2 , Ic2=α2Ia2对零序分量：Ia0= Ib0 = Ic0 式中, α为运算子, α=1∠120°,有α2＝1∠240°, α3＝1, α+α2+1=0由各相电流求电流序分量：I1=Ia1= 1/3(IA +αIB +α2 IC) I2=Ia2= 1/3(IA +α2 IB +αIC) I0=Ia0= 1/3(IA +IB +IC) 以上3个等式可以通过代数方法或物理意义（方法）求解. 以求解正序电流为例, 对物理意义简单说明, 以便于记忆：求解正序电流, 应过滤负序分量和零序分量.参考图2, 将IB逆时针旋转120°、IC逆时针旋转240°后, 3相电流相加后获得3倍正序电流, 同时, 负序电流、零序电流被过滤, 均为0.故Ia1= 1/3(IA +αIB +α2 IC)对应代数方法：○1式+α○2式+α2○3式易得：Ia1= 1/3(IA +αIB +α2 IC).实例说明：例1、对某微机型呵护装置仅施加A相电压60V∠0°, 则装置应显示的电压序分量为：U1=U2=U0=1/3UA=20V∠0°例2、对该装置施加正常电压, UA＝60V∠0°, UB＝60V∠240°, UC＝60V∠120°, 当C相断线时, U1=？U2=？U0=？解：U1=Ua1= 1/3(UA +αUB +α2UC)=1/3(60V∠0°+ 1∠120°*60V∠240°) =40∠0°；（当C相断线时, 接入装置的UC=0.）U2=Ua2= 1/3(UA +α2 UB +αUC)=1/3(60V∠0°+ 1∠240°*60V ∠240°)=20∠60°；U0=Ua0= 1/3(UA + UB +UC)=1/3(60V∠0°+ 60V∠240°)=20∠300°.正序、负序、零序的呈现是为了分析在系统电压、电流呈现分歧毛病称现象时, 把三相的分歧毛病称分量分解成对称分量（正、负序）及同向的零序分量.只要是三相系统, 就能分解出上述三个分量（有点象力的合成与分解, 但很多情况下某个分量的数值为零）.对理想的电力系统, 由于三相对称, 因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）.当系统呈现故障时, 三相变得分歧毛病称了, 这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种）, 因此通过检测这两个不应正常呈现的分量, 就可以知到系统出了毛病（特别是单相接地时的零序分量）.下面再介绍用作图法简单得出各分量幅值与相角的方法, 先决条件是已知三相的电压或电流（矢量值）, 固然实际工程上是直接测各分量的.由于上不了图, 请年夜家按文字说明在纸上画图. 从已知条件画出系统三相电流（用电流为例, 电压亦是一样）的向量图（为看很清楚, 不要画成太极端）. 1）求零序分量：把三个向量相加求和.即A相不动, B相的原点平移到A相的顶端（箭头处）, 注意B相只是平移, 不能转动.同方法把C相的平移到B 相的顶端.此时作A相原点到C相顶真个向量（些时是箭头对箭头）, 这个向量就是三相向量之和.最后取此向量幅值的三分一, 这就是零序分量的幅值, 方向与此向量是一样的. 2）求正序分量：对原来三相向量图先作下面的处置：A相的不动, B相逆时针转120度, C相顺时针转120度, 因此获得新的向量图.按上述方法把此向量图三相相加及取三分一, 这就获得正序的A 相, 用A相向量的幅值按相差120度的方法分别画出B、C两相.这就得出了正序分量. 3）求负序分量：注意原向量图的处置方法与求正序时纷歧样.A 相的不动, B相顺时针转120度, C相逆时针转120度, 因此获得新的向量图.下面的方法就与正序时一样了. 通过上述方法年夜家可以分析出各种系统故障的年夜概情况, 如为何呈现单相接地时零序呵护会举措, 而两相短路时基本没有零序电流.零序电流的通路一般是从短路点通向变压器中性点接地处, 不论网络结构和电源数目怎样变动, 只要中性点接地数目不变, 那么零序电流等效图就不会改变.3. 零序电流主要用于零序电流呵护, 因为用零序电流呵护有很多优点, 例如灵敏度高, 举措时限短, 受系统运行方式的影响小等.在电力系统发生故障的时候, 故障电流只有一个, 在各种类型的故障中只有三相短路时其故障电流才是三相对称的, 电力系统年夜大都故障为分歧毛病称故障, 所发生的故障电流也是分歧毛病称的, 对故障分析造成很年夜的方便, 因此将故障电流分解为正序、负序和零序电流, 这样正序、负序电流三相年夜小相等, 仍然三相对称, 而零序电流是三相同相位, 通过将分歧毛病称的故障电流分解为容易进行计算和分析的三个电流方便了分歧毛病称故障的故障分析.在电力系统发生故障的时候, 故障电流只有一个, 在各种类型的故障中只有三相短路时其故障电流才是三相对称的, 电力系统年夜大都故障为分歧毛病称故障, 所发生的故障电流也是分歧毛病称的, 对故障分析造成很年夜的方便, 因此将故 ...。
正确理解电力系统中的正序负序零序
三 计算得出正负零序
以电流为例
（ 1）引入复数因子
在正序中， A 相领先 B 相 120 度。由于角度一般以逆时针为正，如电压用向 量表示的话，向量 B 可由向量 A 逆时针旋转 240 度而得，而不是 120 度。 向量 C可由向量 A 逆时针旋转 120 度而得，而不是 240 度。
若 A 相电压表示为 Ue j 0 ，则 B 相电压可表示为 Ue j 240 ，C 相电压可表示为
正序负序与零序
电力 三相不平衡 作图法 对称分量法 1：三相不平衡的的电压（或电流） ，可以分解为平衡的正序、负序和零序 2：零序为 3 相电压向量相加，除以 3 3：正序将 BC相 旋转 120 度到 A 相位置 ，这样 3 个向量相加会较 长 ，3 个向 量相加，除以 3 4：负序将 BC相 旋转 120 度到 A 相相反位置 ，这样 3 个向量相加会较 短 ，3 个向量相加，除以 3
I
0
IC
IA IC
2I A
I
0 C
I
0 A
利用上述公式，已知系统的各相电压及相角，即可用程序求出正负零序。也 就是可以通过编程求正负零序。
（ 3）已知正负零序，合成三相电流向量
IA
1 1 1 IA
IB
2
1 IA
IC
21
I
0 A
IA
IA
IA
I
0 A
IB
IB
IB
I
0 B
IC
IC
IC
I
0 C
2I A
二：作图出正负零序
理解及记忆方法 （1）零序，三个向量不动。向量相加后 /3 （2）正序，将 BC相指针拨到与 A 方向大概一致，这样 3 个相加会较长。于 是 B 逆时针拨 120 度，C顺时针拨 120 度。拨后的 3 个向量相加 /3, 即为正序的 A 相 （3）负序，将 BC相位置大概调换，这样 3 个相加会较短。于是 B 顺时针拨 120 度， C 逆时针拨 120 度。拨后的 3 个向量相加 /3, 即为负序的 A 相 求出 A 相后， BC相按正负相序旋 120 度或 240 度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。
正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。
负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。
零序：ABC三相相位相同，哪一相也不领先，也不落后。
系统里面什么时候分别用到什么保护？
三相短路故障和正常运行时，系统里面是正序。
单相接地故障时候，系统有正序负序和零序分量。
两相短路故障时候，系统有正序和负序分量。
两相短路接地故障时，系统有正序负序和零序分量。
正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B 相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
下面的方法就与正序时一样了。
通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。
在这里再说说各分量与谐波的关系。
由于谐波与基波的频率有特殊的关系，故在与基波合成时会分别表现出正序、负序和零序特性。
但我们不能把谐波与这些分
量等同起来。
由上所述，之所以要把基波分解成三个分量，是为了方便对系统的分析和状态的判别，如出现零序很多情况就是发生单相接地，这些分析都是基于基波的，而正是谐波叠加在基波上而对测量产生了误差，因此谐波是个外来的干扰量，其数值并不是我们分析时想要的，就如三次谐波对零序分量的干扰。
