拱型骨架护坡施工方案

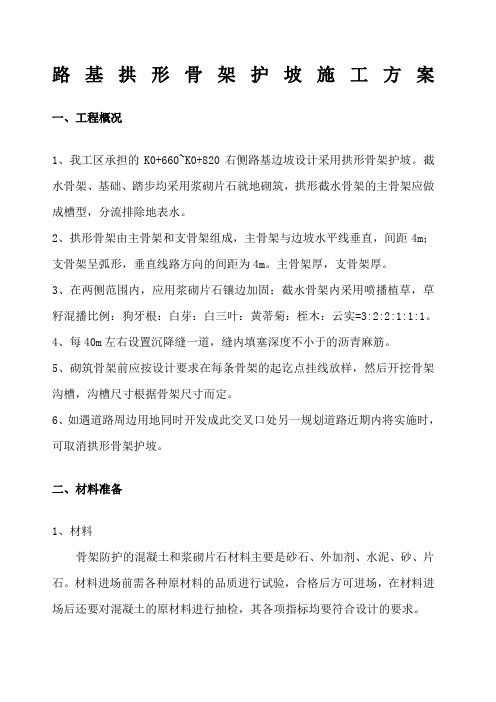

一、工程概况
我部路基填方边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。

拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌片石，镶边石采用C20预制混凝土块。

二、工期计划
本段浆砌拱型骨架护坡计划于2012年3月1日开工，2012年10月1日完工。

三、施工准备
一）施工材料
(1)浆砌防护的材料主要是砂、片石、水泥。

材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。

试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。

(2)片石质量要求。

石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。

片石的抗压强度不小于30mp。

由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20~25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。

(3)细集料。

浆砌片石施工中使用的砂宜为中粗砂。

二）施工设备
三）施工场地
对边坡清理完毕后，将场地清理平整，合理解决原材料与C20预制块的堆放、电力、水源的问题。

四、施工工艺流程
浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：

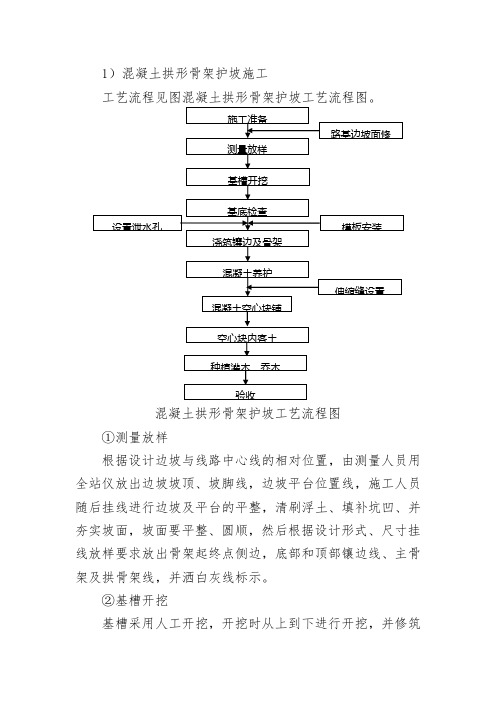

浆砌拱型骨架护坡施工工艺流程图
1、坡面修整
按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。

坡面整修经验收合格后，方可进行下道工序施工。

2、测量放线
按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。

对于弧形部分应定出圆心位置然后撒线画出弧线。

3、基槽开挖
拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下30公分。

对于拱圈圆弧部分基槽的开挖，应选用较小的及工具进行开挖以保证弧形部分自然、平滑。

基槽开挖完毕后，施工人员对护脚位置进行准确的放样撒线，护脚深度为50cm，宽为75cm，护脚采用M7.5浆砌片石砌筑。

4、镶边石
镶边石采用C20水泥混凝土在集中场地统一预制，装运到施工现场安装，并用水泥砂浆砌筑与勾缝，弧形镶边石长宽厚与直镶边石的尺寸相同，半径（内径）为2.0m。

砌筑时应采用坐浆、挤浆法施工，要求砂浆饱满。

各预制块的砌缝应相互错开，不得有通缝和空缝及松动，表面平顺整齐，与边坡嵌接牢固密贴。

严禁采用灌浆施工。

5、片石浇拱型骨架
拱型骨架采用M7.5砂浆浆砌片石砌筑，石料强度不得低于30MPa。

骨架拱圈宽度30cm，每层拱圈高度h根据边坡高度调整，建议采用3m。

拱圈两层骨架时，由上至下进行施工，防护路段剩余长度不足一个拱圈时，该部分边坡采用挂网喷播植草防护。

6、检修踏步
检修踏步的设置如无排水需要，原则上每100m设一道、每单独路段设置不少于一道为宜。

依照本段边坡最长跨度小于100m，设一道检修踏步。

检修踏步净宽60cm。

踏步台阶宽50cm，高50m，台阶下设置铺砌。

五、质量控制
（一）技术指标
1、骨架护坡应与边坡贴紧，无孔洞，骨架施工要达到整体美观效果，线条整齐、流畅。

2、砌体沉降缝或伸缩缝的预留与塞封质量要符合设计要求，接缝平直、塞缝严密。

3、沿线路方向每隔10~15m设一道伸缩缝，缝宽2~3cm，缝内全断面填塞沥青麻絮。

4、开挖基础时必须定出骨架基础位置，并拉线，开挖时必须以拉线为参考，避免超挖和少挖。

5、镶边预制块在预制场地统一进行预制，预制砼由拌合站拌制砼罐车运至预制场地，混凝土运至现场时必须检查混凝土的坍落度，符合要求时方可进行预制。

（二）技术控制
（1）、砂浆的拌和：
根据批准的理论配合比和现场砂的含水量确定施工配合比，现场应采用磅砰称重各种材料的重量。

砂浆的拌制应采用机械集中拌和，拌和时间一般为3-5min。

若砂浆用量较少，也可采用人工拌和，但计量应准确，必须保证拌和均匀，建议拌和3~4遍。

砂浆的运输机械应不漏水，避免砂浆在运输过程中离析、泌水，如发现离析应重新拌和。

为保证砂浆的一定的稠度和和易性，已拌和的砂浆应尽快用完，对于已凝结的砂浆，不准加水重新拌和使用。

（2）、片石的砌筑：
在砌筑边坡时，应须边坡自底向顶依次分层砌筑，砌筑前应先将片石浇水湿润，以实现和砂浆的较好粘结。

如果砌体基面石质，则在砌筑前还应将基面润湿，然后铺上砂浆坐浆砌筑第一层片石；如果基面为土质或有砂、碎石垫层时，应将基面夯实整平，在砌筑第一层片石时可不采用坐浆，直接砌筑。

第一层片石应大面朝向基面，以保证和基面有足够接触面积，如果片石和基面有空隙，应填以砂浆或小石块。

在进行第二层片石砌筑时，必须采用坐浆砌筑，即先在第一层适当厚度的砂浆，然后按放第二层片石，并保证片石之间无脱空及石块直接接触的情况。

同层内的第一块片石应尽量咬合，不同层间片石错缝应合理，竖缝应错开布置，除沉降缝外，不得上下贯通，砌缝宽度一般不大于40mm。

以砂浆灌缝时，应保证砂浆饱满，如果石缝较宽，可用小石子堵塞，并灌以砂浆后捣实。

在砌筑路基边坡、桥涵锥坡及边沟时，片石不宜“立砌”（即将片石垂直于基面的方向摆放），以免因砌缝多而影响砌体的整体强度。

（3）、勾缝及养生：
为保证浆砌片石砌体的整体强度，防止砌体渗水漏水，避免冲蚀，应及时进行勾缝。

勾缝形式可用凸缝或凹缝，有时也采用平缝（不提倡平缝），勾缝应嵌入到砌缝隙内不小于2cm，严禁勾“假缝”。

砌体砂浆凝固之后即开始养生，养护期限视温度而定，一般不少7d。

砌体在养生期内，应保温，一般应洒水养护，但当温度低于5℃时，禁止向砌体洒水，只能保温。

砌体养护时，应用草袋覆盖，也可以用沿线土覆盖，养生期后再将土清除。

（4）、砌体缺陷的处理
在检查浆砌片石砌筑质量时，应首先查看砌体的外观质量，如果砌体勾缝假缝较多，砌块间砌缝雨水冲蚀后产生空隙，则可能砌体内部砂浆不饱满或砂浆拌和不均匀，水泥用量偏少，强度偏低等；如果发现砌体有渗水现象，表面特别是砌缝处潮湿，则可能砌体内部砂浆不饱满、水泥用量偏少，强度不足，砌体厚度达不到设计要求；进行破坏性检查中，在撬动一块片石时，其相邻片石有随之松动现象，则可能砌体强度较低，砌筑厚度不足，砌体内部片石之间砂浆偏少或粘结不好，对于这些缺陷，根据实际情况予以处理，如果强度很低，应将砌体拆除后重新砌筑，如果问题不严重，可采用灌浆的方法进行补强。

对于存在“假缝”现象的路段，应将“假缝”凿除后重新勾缝，对于勾缝脱落的路段也应将勾缝凿除后重新勾缝隙。

（5）、夏季、雨季和冬季施工：
砌体在夏天温度较高时施工时应对砂浆进行控制，砂浆拌和后应在于2-3小时内完，已凝固的砂浆不能二次拌和使用。

砌体雨季施工应避免砂浆凝固前受雨水冲蚀，工作场地应准备防雨设施。

浆砌片石在冬季施工时应避免受冻，因此要做好砌体砌筑和养护的保温措施，必要时可将砂子和水加温或采用抗冻砂浆砌筑。

六、安全措施
1、石料加工时，作业人员应保持一定距离，防止飞石伤人，砌石时要轻拿
轻放，防止挤手，工作面上待用石料应放稳，防止滑落砸脚。

2、深化安全教育，强化安全意识，参加施工的人员必须接受安全技术交底，熟知和遵守本工种的各项安全技术操作规程。

3、施工人员进入施工现场，必须按规定佩戴安全防护用品，上岗工作前严禁饮酒。

4、合理布置施工现场、对文明、安全生产标语等大幅标语牌树立于施工现场。

对于施工现场各种防护装置、设施必须配置齐全。

5、全面落实安全生产责任制，做到责、权、利相统一，层层签订安全生产包保责任制，把安全生产职责落实到每一级领导，落实到每一个工点、每一道工序，每一个职工，严格考核，奖罚严明。

6、抓好现场管理，搞好文明施工。

抓好现场管理是做好安全工作的重要环节，工程材料的合理堆放，施工工序有条不紊，做到文明施工，保证安全生产。

7、施工现场设置责任区，保证施工现场整洁，各种材料摆放整齐。

8、现场施工人员应服从安全及技术人员的管理，按规章制度进行施工。

9、鼓励职工互帮互学，团结一直，争创优质、高效工程。
