I 型机载空中交通告警和防撞系统(TCAS I)机载设备
机载防撞系统介绍
机载防撞系统飞机上的防撞系统，美国航空体系称为空中交通预警和防撞系统（TCAS:Traffic Alert and Collision Avoidance System）欧洲航空体系称为机载防撞系统（ACAS：Airborne Collision Avoidance System）），两者实际上的含义、功能是一致的。
防撞系统可显示飞机周围的情况，并在需要时提供语音告警，同时帮助驾驶员以适当机动方式躲避危险，这些都有助于避免灾难性事故的发生。
下面以TCAS为例讲述。
TCAS 的历史可追溯到1955年，当时本迪克斯航空电子公司（目前并入霍尼韦尔公司）的J．S．Morrell博士发表了“碰撞物理”一文。
其中包括确定进近飞机间接近速率的计算机算法，这也是研究所有防撞系统的基础。
在20世纪60年代和七十年代，该公司为美国陆军和美国联邦航空管理局（FAA）研制了数架原理样机，并在80年代后期获得了FAA对TCAS的首次鉴定。
原理：在二次雷达用应答机确定飞机的编号、航向和高度的原理上，把询问装置装在飞机上，使飞机之间可以显示相互之间的距离间隔，从而使驾驶员知道在一定范围内飞行的航空器之间的相互间隔及时采取措施，避免碰撞。
和二次雷达一样，TCAS系统需要飞机上都装有应答机才有作用。
关于二次雷达可参考航空管制雷达的类型组成和功能：TCAS主要由询问器、应答机、收发机和计算机组成。
监视范围一般为前方30海里，上、下方为3000米，在侧面和后方的监视距离较小。
（为了减少无线电干扰，管理条例对TCAS的功率有所限制。
它把TCAS的前向作用距离限定在45英里左右，侧向和后向作用距离则更小。
）TCAS的询问器发出脉冲信号，这种无线电信号称为询问信号，与地面发射的空中雷达交通管制信号类似。
当其他飞机的应答器接收到询问信号时，会发射应答信号。
TCAS的计算机根据发射信号和应答信号间的时间间隔来计算距离。
同时根据方向天线确定方位，为驾驶员提供信息和警告，这些信息显示在驾驶员的导航信息显示器上。

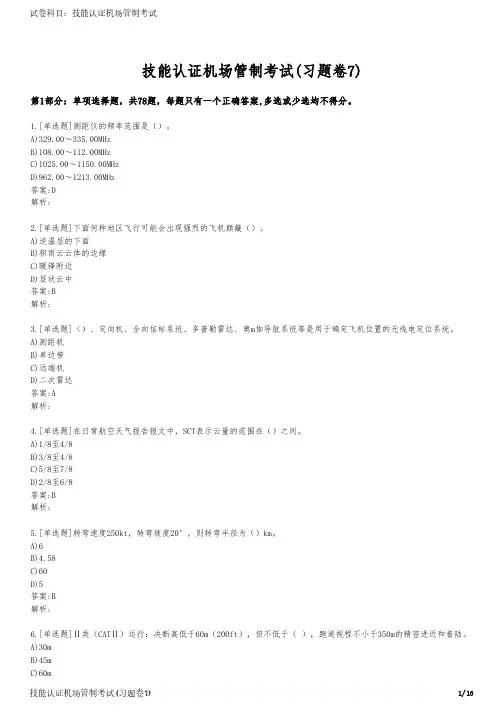

技能认证机场管制考试(习题卷7)
技能认证机场管制考试(习题卷7)第1部分：单项选择题，共78题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]测距仪的频率范围是（）。
A)329.00～335.00MHzB)108.00～112.00MHzC)1025.00～1150.00MHzD)962.00～1213.00MHz答案:D解析:2.[单选题]下面何种地区飞行可能会出现强烈的飞机颠簸（）。
A)逆温层的下面B)积雨云云体的边缘C)暖锋附近D)层状云中答案:B解析:3.[单选题]（）、定向机、全向信标系统、多普勒雷达、奥m伽导航系统等是用于确定飞机位置的无线电定位系统。
A)测距机B)单边带C)远端机D)二次雷达答案:A解析:4.[单选题]在日常航空天气报告报文中，SCT表示云量的范围在（）之间。
A)1/8至4/8B)3/8至4/8C)5/8至7/8D)2/8至6/8答案:B解析:5.[单选题]转弯速度250kt，转弯坡度20°，则转弯半径为（）km。
A)6B)4.58C)60D)5答案:B解析:6.[单选题]Ⅱ类（CATⅡ）运行：决断高低于60m（200ft），但不低于（ ），跑道视程不小于350m的精密进近和着陆。
解析:7.[单选题]航空器驾驶员得到起飞许可后，应当立即起飞，如果在（ ）分钟内不能起飞时，航空器驾驶员必须再次请求起飞许可。
A)1B)2C)3D)4答案:A解析:8.[单选题]在理想均匀媒质中电磁波的传输速度是（）的。
A)变速B)等速C)不确定D)未知答案:B解析:9.[单选题]已知航空器的磁航向是90°，相对方位是225°，则全向信标方位是（）°。
A)45B)135C)225D)315答案:D解析:10.[单选题]无线电导航是通过对无线电信号的某一（）的测量来测定飞机的导航几何参数。
A)电参数B)机械参数C)气象参数D)星参数答案:A解析:11.[单选题]通常将地球周围的大气层分为（）、同温层、电离层等三层。
飞机防撞系统TCAS
飞机防撞系统可显示飞机周围的情况，有效地辅助飞机驾 驶员主动搜寻和目视发现可能的空中交通冲突，并在需要时 提供语音告警，同时帮助驾驶员以适当机动方式躲避危险， 这些都有助于避免灾难性事故的发生。
飞机防撞系统TCAS简介
TCAS有三类： TCAS Ⅰ:能侦测上7000英尺下10000英尺，前15至40海里，发 现有其它飞机接近时，提前40余秒警告飞行员对方飞机位置和 高度，称为交通咨询(TA， Traffic Advisory)，语音警告： “Traffic！Traffic！ Traffic！” TCAS Ⅱ:第二代空中防撞系统，目前最广泛使用，会用声音 及显示警告飞行员，称为决断咨询Resolution Advisory （RA）,并会语音提示避撞动作，如“Climb！ Climb Climb！”“Descend！ Descend！ Descend!”，另外一架飞 机会有相反警告。 TCAS Ⅲ：第三代空中防撞系统，除了有上下避撞措施还有左 右避撞措施。
飞机防撞系统TCAS简介
1956年6月30日在科罗拉多大峡谷上空6500米处，两架民航班 机相撞造成128人死亡，民航当局随后启动了对有效防撞系统 的研发工作。 1978年，一架轻型飞机在圣地亚哥上空与一架民航班机相撞， 导致了美国联邦航空局(FAA)启动对空中交通警戒和防撞系统 (TCAS)的研究。 最终导致美国国会立法要求实施TCAS的事件是1986年8月31日 在加利福尼亚洲靠近 洛杉矶国际机场的塞 里图斯空域内，一架 墨西哥航空 (Aeromexico)的DC-9 和一架私人飞机空中 相撞。
飞机防撞系统TCAS侦测范围
飞机防撞系统TCAS侦测范围
飞机防撞系统TCAS侦测范围
TCAS无威胁交通目标显示
TCAS接近交通目标显示
关于TCAS故障定位及排故的相关探讨
关于TCAS故障定位及排故的相关探讨摘要交通告警和防撞系统TCAS是飞机飞行中的关键系统，对飞机飞行安全有很大的影响。
本文通过研究TCAS线路及工作原理，从分系统、结构特性以及与实际应用结合，明确TCAS系统遇到故障时采取归类判断分析，并进一步结合故障发生时飞机的实际状态，争取能够快速定位故障，减短飞机停场时间。
一、概述交通告警和防撞系统TCAS是飞机飞行中的关键系统，对飞机飞行安全有很大的影响。
TCAS是一种机载系统，可帮助飞行机组与地面空中交通管制维持安全间隔。
它与空中交通管制应答机一起联合工作，为驾驶员提供附近空域飞机的飞行情况，预测飞机之间的潜在威胁，在飞机之间可能出现冲突时给予驾驶员提示，避免撞机事件的发生。
二、TCAS组成和工作原理（一）TCAS组成某型民机TCAS由1个交通告警和防撞系统收发机、一个定向天线和一个全向天线（选装时将以一个定向天线替代）组成。
（二）TCAS工作原理TCAS系统通过探测附近空间飞机的存在，在附近有飞机与本机距离过近存在安全威胁时，发出警告信息来提示驾驶员。
TCAS发射询问信号到附近飞机上的空中交通管制应答机，并利用应答机的应答信息进行处理得出附近飞机的航迹。
通过这一数据，TCAS能估算出潜在的威胁。
TCAS利用发射信号和应答信号间的时间间隔来计算距离，同时根据方向天线确定方位，从而得到附近每架应答飞机的相对位置。
高度信息由应答机提供。
（三）应答机引发的故障应答机是TCAS系统正常运行的关键交联系统，在某型民机中，应答机装有两部且功能一致。
TDR的故障类型大致分为：内部故障、S模式地址无效输入、RIU（即无线电接口装置）信号无输入、TDR输出信号无效。
此类故障在排故时较为简单判断，即使驾驶舱页面无有效反馈，也可通过地面试验：TCAS的自测试以及ATC的自测试来判断，另两部TDR功能和件号一致，也可通过对串1号和2号TDR来辨别故障位置是否转移。
（四）AHRS和RA引发的故障飞机的姿态和高度数据分别由AHRS（即姿态和航向基准系统）和RA（即无线电高度表)提供。

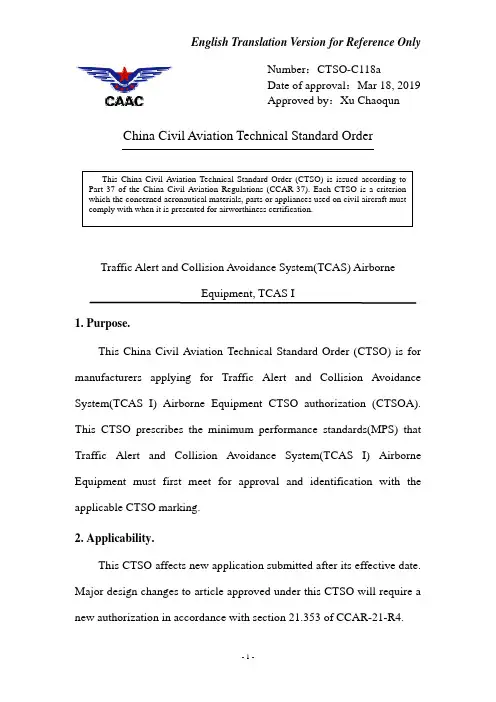

I 型机载空中交通告警和防撞系统(TCAS I)机载设备(英文翻译版)
