洛氏硬度计原理
最新洛氏、布氏、维氏硬度计的测试原理
硬度计的种类很多，这里重点介绍最常用的洛氏、布氏、维氏硬度计的测试原理。
一、洛氏硬度的测量原理洛氏硬度测量法是最常用的硬度试验方法之一。
它是用压头(金刚石圆锥或淬火钢球)在载荷(包括预载荷和主载荷)作用下，压入材料的塑性变形浓度来表示的。
通常压入材料的深度越大，材料越软；压入的浓度越小，材料越硬。
图14-1表示了洛氏硬度的测量原理。
图中：0-0：未加载荷，压头未接触试件时的位置。
1-1：压头在预载荷P0(98.1N)作用下压入试件深度为h0时的位置。
h0包括预载所引起的弹形变形和塑性变形。
2-2：加主载荷P1后，压头在总载荷P= P0+ P1的作用下压入试件的位置。
3-3：去除主载荷P1后但仍保留预载荷P0时压头的位置，压头压入试样的深度为h1。
由于P1所产生的弹性变形被消除，所以压头位置提高了h，此时压头受主载荷作用实际压入的浓度为h= h1- h0。
实际代表主载P1造成的塑性变形深度。
h值越大，说明试件越软，h值越小，说明试件越硬。
为了适应人们习惯上数值越大硬度越高的概念，人为规定，用一常数K减去压痕深度h的数值来表示硬度的高低。
并规定0.002mm为一个洛氏硬度单位，用符号HR表示，则洛氏硬度值为：为了扩大洛氏硬度的测量范围，可用不同的压头和不同的总载荷配成不同标度的洛氏硬度。
洛氏硬度共有15种标度供选择，它们分别为：HRA，HRB，HRC，HRD，HRE，HRF，HRG，HRH，HRK，HRL，HRM，HRP，HRR，HRS，HRV。
其中常用的几种标度列表如下：表14-1 各种洛氏硬度值的符号及应用二、布氏硬度的测量原理选择一事实上的载荷P，把直径为D的淬火钢球压入试件表面并保持一定时间，然后卸去载荷，测量钢球在试样表面压出的压痕直径d，计算出压痕面积，算出载荷P与压痕面积的比值，这个比值所表示的硬度就是布氏硬度，用符号HB表示。
布氏硬度的测量原理如图11-2所示。
设压痕的深度为h，则压痕的球冠面积为：(14-2)式中：P——测试用的载荷(kg)；D——压头钢球的直径(mm)；d——压痕直径(mm)；F——压痕面积(mm2)。
硬度计的原理
硬度计的原理
硬度计是一种用于测量材料硬度的仪器。
不同类型的硬度计采用不同的原理，以下介绍几种常见的硬度计原理：
1. 布氏硬度计原理：布氏硬度计是通过将一个钢球或钨碳化钨球压入材料表面来测量硬度。
硬度计中的压入深度与施加的载荷成正比。
布氏硬度值通过测量压入球对应的压入深度来确定。
2. 洛氏硬度计原理：洛氏硬度计使用一个金刚石圆锥或硬质合金球在材料表面施加压力来测量硬度。
硬度值由测量压痕的直径和使用的载荷大小来确定。
3. 维氏硬度计原理：维氏硬度计是通过在材料表面施加一个标准的压入载荷，然后测量压痕的对角线长度来测量硬度。
硬度值是通过将载荷和压痕对角线长度的比例与标准维氏硬度标尺进行比较得到的。
4. 硬度计原理：硬度计使用一个钻石或硬质合金锥形针尖，通过施加一定的载荷并测量针尖在材料表面产生的压痕大小来测量硬度。
硬度值由载荷大小和压痕面积的比例确定。
以上是常见的硬度计原理，每种原理都有其适用的材料和测量范围。
在使用硬度计时，需要根据具体的硬度计类型和材料性质选择适当的载荷和试验条件，以确保准确测量材料的硬度。
1/ 1。
洛氏布氏维氏硬度计的测试原理
硬度计的种类很多，这里重点介绍最常用的洛氏、布氏、维氏硬度计的测试原理。
一、洛氏硬度的测量原理洛氏硬度测量法是最常用的硬度试验方法之一。
它是用压头(金刚石圆锥或淬火钢球)在载荷(包括预载荷和主载荷)作用下，压入材料的塑性变形浓度来表示的。
通常压入材料的深度越大，材料越软；压入的浓度越小，材料越硬。
图14-1表示了洛氏硬度的测量原理。
图中：0-0：未加载荷，压头未接触试件时的位置。
1-1：压头在预载荷P0(98.1N)作用下压入试件深度为h0时的位置。
h0包括预载所引起的弹形变形和塑性变形。
2-2：加主载荷P1后，压头在总载荷P= P0+ P1的作用下压入试件的位置。
3-3：去除主载荷P1后但仍保留预载荷P0时压头的位置，压头压入试样的深度为h1。
由于P1所产生的弹性变形被消除，所以压头位置提高了h，此时压头受主载荷作用实际压入的浓度为h= h1- h0。
实际代表主载P1造成的塑性变形深度。
h值越大，说明试件越软，h值越小，说明试件越硬。
为了适应人们习惯上数值越大硬度越高的概念，人为规定，用一常数K减去压痕深度h的数值来表示硬度的高低。
并规定0.002mm为一个洛氏硬度单位，用符号HR表示，则洛氏硬度值为：为了扩大洛氏硬度的测量范围，可用不同的压头和不同的总载荷配成不同标度的洛氏硬度。
洛氏硬度共有15种标度供选择，它们分别为：HRA，HRB，HRC，HRD，HRE，HRF，HRG，HRH，HRK，HRL，HRM，HRP，HRR，HRS，HRV。
其中常用的几种标度列表如下：表14-1 各种洛氏硬度值的符号及应用二、布氏硬度的测量原理选择一事实上的载荷P，把直径为D的淬火钢球压入试件表面并保持一定时间，然后卸去载荷，测量钢球在试样表面压出的压痕直径d，计算出压痕面积，算出载荷P与压痕面积的比值，这个比值所表示的硬度就是布氏硬度，用符号HB表示。
布氏硬度的测量原理如图11-2所示。
设压痕的深度为h，则压痕的球冠面积为：(14-2)式中：P——测试用的载荷(kg)；D——压头钢球的直径(mm)；d——压痕直径(mm)；F——压痕面积(mm2)。
洛氏硬度硬度试验原理
洛氏硬度硬度试验原理
洛氏硬度试验原理是通过在被测物表面施加一定压力下，用硬度计测量压入钻痕或凹坑的大小来评估物质的硬度。
洛氏硬度试验常用于金属材料的硬度测试。
具体实验过程如下：
1. 将一个钢球或钻石针头固定在硬度计的压头上。
2. 将被测物和硬度计摆在水平桌面上，确保被测物稳定不动。
3. 调整硬度计的压头位置，使其与被测物表面接触，并施加一定的压力。
4. 在一定时间内保持压头对被测物的压力不变，然后缓慢减小压力。
5. 观察被测物表面产生的钻痕或凹坑的直径，并用硬度计测量其大小。
6. 根据产生的钻痕或凹坑直径和所施加的压力，确定被测物的洛氏硬度。
洛氏硬度试验原理的基本假设是，硬度计施加的压力和产生的钻痕或凹坑直径之间存在一定的关系。
根据洛氏硬度计的规定和经验公式，可以将硬度计读数转换为对应的洛氏硬度值。
需要注意的是，洛氏硬度试验原理在不同材料之间存在一定的差异，因此在进行硬度测试时需要选择适合的试验方法和参数。
此外，洛氏硬度计仅能评估材料表面的硬度，不能直接反映材料整体的硬度特性。
洛氏硬度试验法的原理是
洛氏硬度试验法的原理是洛氏硬度试验法是一种常用的金属硬度测试方法，常用于金属材料的硬度测量。
该试验法的原理是根据材料在受压时的变形程度来判断其硬度。
洛氏硬度试验法使用的硬度计为洛氏硬度计，由一个带有钻石金刚石球的压头和一个标尺组成。
试验时，将硬度计压在试样表面上，施加一定的压力。
压头会在试样上留下一个由压头压入的钻痕或凹痕，这个凹痕的深度反映了试样的硬度。
洛氏硬度试验法的原理基于两个主要假设：弹性压痕假设和塑性压痕假设。
弹性压痕假设认为，当压头压在试样表面时，试样表面会发生一定程度的弹性变形，压头撤离时试样表面会回弹。
塑性压痕假设认为，当压头施加的压力足够大时，试样表面会发生塑性变形，形成一个凹痕。
试验时，根据试样表面的反光程度判断压头与试样表面的接触状态。
当压头与试样表面接触时，通过对试样施加压力直到压头与试样表面完全接触。
然后，通过对试样施加持续的压力，压头会压入试样表面形成一个凹痕。
试验结束后，使用洛氏硬度计上的标尺直接读取凹痕的深度，该深度即为洛氏硬度值。
洛氏硬度试验法的优点是操作简单、速度快、结果准确。
它可以用于测定各种金属材料的硬度，包括铸铁、钢、铝、铜等。
同时，洛氏硬度值与材料的力学性能有关，如强度、韧性等，因此可以用于评估材料的质量和性能。
然而，洛氏硬度试验法也存在一些限制。
首先，它只能测试材料表面的硬度，不能反映材料内部的硬度变化。
其次，洛氏硬度试验法对试样的制备有一定要求，试样的表面应平整、光洁，且尺寸应符合要求。
最后，洛氏硬度试验法受到试验力大小、试样形状和材料特性等因素的影响，因此在不同条件下测试的结果可能存在一定的误差。
综上所述，洛氏硬度试验法基于试样受压时的变形程度来判断其硬度，通过压头对试样施加一定的压力，观察凹痕的形成和测量其深度，从而得出洛氏硬度值。
它是一种简单、快速、准确的金属硬度测试方法，常用于材料质量评估和性能研究。
洛氏硬度原理

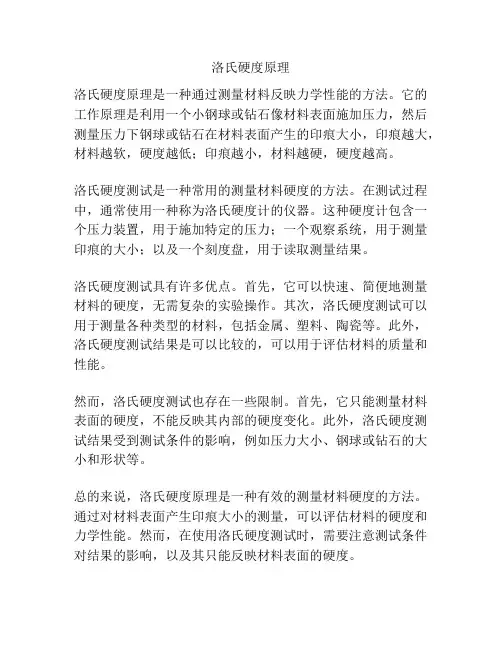

洛氏硬度原理
洛氏硬度原理是一种通过测量材料反映力学性能的方法。
它的工作原理是利用一个小钢球或钻石像材料表面施加压力，然后测量压力下钢球或钻石在材料表面产生的印痕大小，印痕越大，材料越软，硬度越低；印痕越小，材料越硬，硬度越高。
洛氏硬度测试是一种常用的测量材料硬度的方法。
在测试过程中，通常使用一种称为洛氏硬度计的仪器。
这种硬度计包含一个压力装置，用于施加特定的压力；一个观察系统，用于测量印痕的大小；以及一个刻度盘，用于读取测量结果。
洛氏硬度测试具有许多优点。
首先，它可以快速、简便地测量材料的硬度，无需复杂的实验操作。
其次，洛氏硬度测试可以用于测量各种类型的材料，包括金属、塑料、陶瓷等。
此外，洛氏硬度测试结果是可以比较的，可以用于评估材料的质量和性能。
然而，洛氏硬度测试也存在一些限制。
首先，它只能测量材料表面的硬度，不能反映其内部的硬度变化。
此外，洛氏硬度测试结果受到测试条件的影响，例如压力大小、钢球或钻石的大小和形状等。
总的来说，洛氏硬度原理是一种有效的测量材料硬度的方法。
通过对材料表面产生印痕大小的测量，可以评估材料的硬度和力学性能。
然而，在使用洛氏硬度测试时，需要注意测试条件对结果的影响，以及其只能反映材料表面的硬度。
洛氏硬度计的原理
洛氏硬度计的原理您好,关于洛氏硬度计的工作原理,我将尝试详细阐述如下:1. 洛氏硬度计是通过测量材料表面被indentor 压入的深度来表征材料硬度的一种方法。
2. 常见的indentor 有金刚石圆锥体和球形两种。
测量时将indentor垂直压入被测材料表面一定深度,然后测量压痕的对角线长度d。
3. 通过公式H=P/A 来计算材料的洛氏硬度值。
其中P为加在indentor上的载荷力,A为压痕面积。
4. 球形indentor压入材料时压痕呈圆形,压痕面积A可以通过压痕直径计算得到。
金刚石圆锥压痕的对角线和面积有固定对应关系。
5. 加载方式一般有两种:一种是加定载荷,测量压痕;一种是压入定深度,测量载荷力。
6. 测量时需要确保indentor垂直压入样品,控制好压入速度和时间,避免材料产生蠕变现象影响结果。
7. 不同材料的洛氏硬度值差别很大,采用不同的indentor以对各类型材料的硬度进行区分和测试。
8. 金刚石圆锥体是最常用的indentor,用HRA表示;球形indentor用HRB表示。
还有一些特殊indentor如HV,HRC等。
9. 测试时要控制好温度、加载速率和时长等,使得测试环境稳定,结果重复性好。
10. 洛氏硬度计适用于各类金属和合金材料的硬度测量,操作简单快速,是理想的材料强度和机械性能检测手段。
11. 洛氏硬度和拉伸强度呈指数关系,可通过经验公式进行转换参考。
但不可完全替代拉伸试验。
12. 硬度计只能测量材料表层硬度,当层状结构不均匀时,可能和材料总体强度不吻合。
13. 新型超微硬度计可以测量薄膜和涂层的微区硬度,显微图像系统可以观察压痕形貌。
14. 洛氏硬度计至今仍在材料研究和工业质量控制中广泛使用,但仅能提供有限信息,需要配合其他试验方法使用。
综上所述,这就是洛氏硬度计的基本工作原理。
它利用简单的压痕方法对材料进行表面硬度测定,操作方便快速,结果直观可靠,经久不衰。
但也存在一些局限性,需要注意正确解释测试结果。
洛氏硬度计原理
洛氏硬度计原理
洛氏硬度计是一种常用的测量材料硬度的方法，其原理基于物体在受到力作用时产生的表面塑性变形程度来判断材料的硬度。
具体来说，洛氏硬度计通过将一个金刚石锥形压头嵌入材料表面，然后在一定加载力下将其慢慢压入材料中一定深度，最后通过观察钻头的刻痕大小来确定材料的硬度。
在测量过程中，洛氏硬度计采用了两个主要的原理：弹性原理和塑性原理。
首先，当金刚石压头施加一定的加载力到材料表面时，材料会产生弹性变形。
这个加载力会导致金刚石压头和材料之间形成一种弹簧作用，使金刚石压头的弹性变形产生。
此时，测量者可以通过观察取样的弹性恢复情况来推断材料的硬度。
其次，在金刚石压头继续向材料内部施加力的过程中，当超过了材料的弹性极限时，金刚石压头和材料之间的接触区域就会发生塑性变形。
也就是说，材料开始在金刚石压头的作用下发生塑性流动，形成一个锥形或圆锥形的刻痕。
最后，通过测量这个刻痕的对角线长度来计算材料的硬度值。
通常情况下，洛氏硬度计会通过一个光学显微镜来观察并测量这个刻痕的长度，然后根据预先设定的硬度比例进行计算，得出材料的洛氏硬度值。
总的来说，洛氏硬度计利用了物体在受力作用下产生的表面塑
性变形情况来判断材料的硬度，其测量原理基于弹性变形和塑性变形的过程，并通过观察和测量刻痕长度来得出硬度值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洛氏硬度计原理
在规定条件下，将压头（金刚石圆锥、钢球或硬质合金球）分2个步骤压入试样表面。
卸除主试验力后，在初试验力下测量压痕残余深度h。
以压痕残余深度h代表硬度的高低。
洛氏硬度试验原理如图2-1所示。
1—在初始试验力F0下的压入深度；2—在总试验力F0+F1下的压入深度；3—去除主试验力F1后的弹性回复深度；4—残余压入深度h；5—试样表面；6—测量基准面；7—压头位置
图2-1洛氏硬度试验原理图
洛氏硬度值按下式计算：
N－常数，对于A、C、D、N、T标尺，N=100；其他标尺，N=130；
h－残余压痕深度，mm；
S－常数，对于洛氏硬度，S=0.002mm，对于表面洛氏硬度，S=0.001mm。
每一洛氏硬度单位对应的压痕深度，洛氏硬度为0.002mm，表面洛氏硬度为0.001mm。
压痕越浅，硬度越高。
洛氏硬度试验分为2种，一种是普通洛氏硬度试验，一种是表面洛氏硬度试验。
洛氏硬度试验采用1200金刚石圆锥和1.588mm、 3.175mm钢球三种压头，采用60kg、100kg、150kg三种试验力，它们共有九种组合，对应于洛氏硬度的九个标尺，即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。
表面洛氏硬度试验采用1200金刚石圆锥和 1.588mm钢球2种压头，采用15kg、30kg、45kg三种试验力，它们共有六种组合，对应于表面洛氏的六个标尺，即HR15N、HR30N、HR45N、HR15T、HR30T、HR45T。
洛氏硬度试验条件如表2－1所示。
洛氏硬度标尺的选用如表2－2所示。
表2－1洛氏硬度试验条件
洛氏硬度标尺技术条件
洛氏硬度标尺硬度符号压头类型
初试验力F0
（N）
主试验力F1
（N）
总试验力F0+ F1
（N）
适用范围
A HRA 120°金刚石98.07 490.3 588.4 20～88HRA
表面洛氏硬度标尺技术条件
取自国家标准GB/T230.1-2004 注：力值单位9.8N=1kg 表2－2洛氏硬度标尺的选择
N标尺用于类似洛氏标尺C、A和D检测的材料，但仅限于薄小试样和浅硬化深度的试样。
T标尺用于类似洛氏标尺B、F和G检测的材料，但仅限于薄小试样和较软且覆镀层较浅的试样。
洛氏硬度计的特点
洛氏硬度试验操作简单，测量迅速，可在指示表上直接读取硬度值，工作效率高，成为最常用的硬度试验方法之一。
由于试验力较小，压痕也小，特别是表面洛氏硬度试验的压痕更小，对大多数工件的使用无影响，可直接测试成品工件，初试验力的采用，使得试样表面轻微的不平度对硬度值的影响较小，因此，此仪器非常适于在工厂使用，适于对成批加工的成品或半成品工件进行逐件检测，该试验方法对测量操作的要求不高，非专业人员容易掌握。
洛氏硬度计的应用
洛氏硬度试验采用了3种压头，6种试验力，根据金属材料材质、硬度范围及尺寸的不同，共有15个标尺可供选择，可以测试从很软到很硬几乎全部常见的金属材料，应用范围十分广阔。
洛氏硬度计在工业生产中得到了广泛应用，成为检验产品质量，确定合理加工工艺的主要手段。
可测试各种黑色和有色金属，测试淬火钢、回火钢、退火钢、表面硬化钢、各种厚度的板材、硬质合金材料、粉末冶金材料、热喷涂层的硬度。
表面洛氏硬度计用于测试薄板金属、薄壁管材、表面硬化钢和小零件的硬度。
