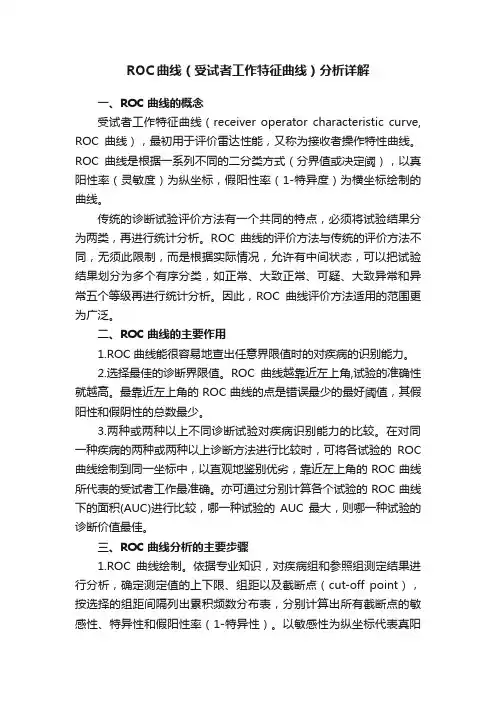

ROC曲线（受试者工作特征曲线）分析详解
ROC曲线（受试者工作特征曲线）分析详解一、ROC曲线的概念受试者工作特征曲线（receiver operator characteristic curve, ROC曲线），最初用于评价雷达性能，又称为接收者操作特性曲线。
ROC曲线是根据一系列不同的二分类方式（分界值或决定阈），以真阳性率（灵敏度）为纵坐标，假阳性率（1-特异度）为横坐标绘制的曲线。
传统的诊断试验评价方法有一个共同的特点，必须将试验结果分为两类，再进行统计分析。
ROC曲线的评价方法与传统的评价方法不同，无须此限制，而是根据实际情况，允许有中间状态，可以把试验结果划分为多个有序分类，如正常、大致正常、可疑、大致异常和异常五个等级再进行统计分析。
因此，ROC曲线评价方法适用的范围更为广泛。
二、ROC曲线的主要作用1.ROC曲线能很容易地查出任意界限值时的对疾病的识别能力。
2.选择最佳的诊断界限值。
ROC曲线越靠近左上角,试验的准确性就越高。
最靠近左上角的ROC曲线的点是错误最少的最好阈值，其假阳性和假阴性的总数最少。
3.两种或两种以上不同诊断试验对疾病识别能力的比较。
在对同一种疾病的两种或两种以上诊断方法进行比较时，可将各试验的ROC 曲线绘制到同一坐标中，以直观地鉴别优劣，靠近左上角的ROC曲线所代表的受试者工作最准确。
亦可通过分别计算各个试验的ROC曲线下的面积(AUC)进行比较，哪一种试验的AUC最大，则哪一种试验的诊断价值最佳。
三、ROC曲线分析的主要步骤1.ROC曲线绘制。
依据专业知识，对疾病组和参照组测定结果进行分析，确定测定值的上下限、组距以及截断点（cut-off point），按选择的组距间隔列出累积频数分布表，分别计算出所有截断点的敏感性、特异性和假阳性率（1-特异性）。
以敏感性为纵坐标代表真阳性率，（1-特异性）为横坐标代表假阳性率，作图绘成ROC曲线。
2.ROC曲线评价统计量计算。
ROC曲线下的面积值在1.0和0.5之间。
ROC曲线analysis
ROC曲线受试者工作特征曲线（Receiver Operating Characteristic curve，简称ROC曲线），又称为感受性曲线（Sensitivity curve）。
得此名的原因在于曲线上各点反映着相同的感受性，它们都是对同一信号刺激的反应，只不过是在几种不同的判定标准下所得的结果而已。
接受者操作特性曲线就是以虚报概率为横轴，击中概率为纵轴所组成的坐标图，和被试在特定刺激条件下由于采用不同的判断标准得出的不同结果画出的曲线。
ROC曲线是根据一系列不同的二分类方式（分界值或决定阈），以真阳性率（灵敏度）为纵坐标，假阳性率（1-特异度）为横坐标绘制的曲线。
传统的诊断试验评价方法有一个共同的特点，必须将试验结果分为两类，再进行统计分析。
ROC曲线的评价方法与传统的评价方法不同，无须此限制，而是根据实际情况，允许有中间状态，可以把试验结果划分为多个有序分类，如正常、大致正常、可疑、大致异常和异常五个等级再进行统计分析。
因此，ROC曲线评价方法适用的范围更为广泛。
主要作用1.ROC曲线能很容易地查出任意界限值时的对疾病的识别能力。
2.选择最佳的诊断界限值。
ROC曲线越靠近左上角,试验的准确性就越高。
最靠近左上角的ROC曲线的点是错误最少的最好阈值，其假阳性和假阴性的总数最少。
3.两种或两种以上不同诊断试验对疾病识别能力的比较。
在对同一种疾病的两种或两种以上诊断方法进行比较时，可将各试验的ROC曲线绘制到同一坐标中，以直观地鉴别优劣，靠近左上角的ROC曲线所代表的受试者工作最准确。
亦可通过分别计算各个试验的ROC曲线下的面积(AUC)进行比较，哪一种试验的AUC最大，则哪一种试验的诊断价值最佳。
ROC曲线分析的主要步骤ROC曲线绘制。
依据专业知识，对疾病组和参照组测定结果进行分析，确定测定值的上下限、组距以及截断点（cut-off point），按选择的组距间隔列出累积频数分布表，分别计算出所有截断点的敏感性、特异性和假阳性率（1-特异性）。
如何快速绘制ROC曲线？
如何快速绘制ROC曲线？ROC曲线是一个非常实用的工具。
对于医学研究来说，更是不可缺少。
举个例子。
“ 针对某种疾病，现有A、B两种公认的诊断方法，你的团队研究出新诊断方法C。
自然而然，肯定需要比较A、B、C三种方法，判断到底哪一种对该疾病的诊断更准确？”此时，ROC曲线就派上用场了。
ROC曲线全称receiver operating characteristic curve，又称作感受性曲线（sensitivity curve）。
简单来说，就是曲线上不同的点是对同一信号刺激的反应，只不过是在几种不同的判定标准下所得的结果而已。
按照上面的例子讲。
要达到比较A、B、C三种方法诊断的目的，首先你需要在临床上收病例，对照组和患病组（注意，两组人数可以不一致哦，但不可差太多）。
然后分别用A、B、C三种方法对每一位入组人员进行诊断，在设定准确的截断值后，可以分别得到A、B、C 三种诊断方法对于单个人的敏感度和假阳性率数据。
随后采用这些数据绘制ROC曲线图（横坐标为假阳性率，纵坐标为敏感度）。
通过比较ROC曲线特征和曲线下面积，就可以比较A、B、C三种诊断方法了。
ROC曲线的使用方法大致就是如此，大家可以根据具体情况类推。
ROC曲线的详细解读将放在后面几期中进行。
老规矩，先说怎么绘制单个的ROC曲线图。
（1）打开GraphPad Prism，选择column，然后按如下选择。
（2）以软件自带数据进行示例。
选择data后，再选择Analyze，弹框中选择ROC Curve。
点击OK。
（3）弹框中如下选择，一般默认即可。
置信区间95%，百分比呈现，P值在小数后点4或5位均可。
（4）P值＜0.001，说明两组之间有显著差异。
曲线下面积AUC为0.9467。
（5）点击左侧的Graph，选择ROC curve: ROC of data A。
可以看到曲线已经出来了，但是不太美观，下面对其进行美化。
（6）打双击图中的曲线，在弹窗中如下选择。
诊断试验的ROC曲线
诊断试验的R OC 曲线一、ROC 曲线的概念在诊断试验中，对诊断指标每一个可能的诊断界值，都能得到一个四格表：诊断试验金标准诊断病人非病人合计＋ ab 1m － cd0m合计1n 0nn计算出这些四格表的灵敏度和特异e S 度p S ，以假阳性率p S 1为横轴，以真阳性率e S 为纵轴，在算术坐标纸上作图，所得到的线图称为RO C 曲线(Recei v er Opera t or Chara c teri s tic)。
例如：为了研究肌酸激酶（CK ）诊断心肌梗塞的作用，对金标准诊断为心肌梗塞的230例病人和130名正常人分别测定了每个人的C K 值，有如下频数表：CK 值 病人组 正常人组 合计 1～ 2 88 90 40～ 13 26 39 80～ 118 15 133 280～ 97 1 98 合计230130将这4种诊断方法的结果列成下表：诊断界值e Sp Sp S -11 1 0 1 40 0.9913 0.6769 0.3231 80 0.9348 0.8769 0.1231 2800.41270.99230.0077对上表的数据，以假阳性率p S -1为横轴，以真阳性率e S 为纵轴，在算术坐标纸上描点，将点连成曲线，就得到了R O C 曲线：二、ROC 曲线的用途 1．评价指标的诊断能力； 2．确定最佳诊断界值；3．比较两个诊断指标的诊断能力。
三、ROC 曲线评价指标的诊断能力 ROC 曲线下的面积计算（1）参数法如果诊断试验的指标在病人和非病人总体中均服从正态分布，可用参数法估计ROC 曲线下的面积。
设诊断指标x 在非病人总体中服从)(200σμN ，在病人总体中服从)(211σμN 。
如果01μμ>，101)(σμμ-=a ，1σσ=b 如果01μμ<，110)(σμμ-=a ，1σσ=bROC 曲线下的面积为：)1(2b a A +Φ=)(u Φ是标准正态分布曲线下（-∞，u ）范围中的面积，可通过《医学统计学》中的附表1查到。
roc曲线绘制方法
roc曲线绘制方法ROC曲线（Receiver Operating Characteristic Curve）是一种用于评估二分类模型性能的工具。
以下是在Python中使用scikit-learn库绘制ROC 曲线的方法：首先，需要安装scikit-learn库，可以通过pip命令进行安装：```shellpip install scikit-learn```然后，可以使用以下代码绘制ROC曲线：```pythonimport numpy as npimport as pltfrom sklearn import datasetsfrom _selection import train_test_splitfrom _model import LogisticRegressionfrom import roc_curve, auc加载数据集iris = _iris()X =y =将数据集划分为训练集和测试集X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=, random_state=42)创建逻辑回归模型并进行训练model = LogisticRegression()(X_train, y_train)获取预测概率值和预测标签y_pred_prob = _proba(X_test)[:, 1]y_pred = (X_test)计算ROC曲线所需的值fpr, tpr, thresholds = roc_curve(y_test, y_pred_prob)roc_auc = auc(fpr, tpr)绘制ROC曲线()(fpr, tpr, color='darkorange', lw=2, label='ROC curve (area = %)' % roc_auc)([0, 1], [0, 1], color='navy', lw=2, linestyle='--')([, ])([, ])('False Positive Rate')('True Positive Rate')('Receiver Operating Characteristic Example')(loc="lower right")()```在上述代码中，我们使用了逻辑回归模型进行训练，并使用`predict_proba`方法获取预测概率值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题2：线性判别分析、诊断的敏感度、特异度及ROC曲线的绘制
一、判别分析
判别分析是利用已知类别的样本建立判别模型，对未知类别的样本判别的一种统计方法。
进行判别分析必须已知观测对象的分类和若干表明观测对象特征的变量值。
判别分析从中筛选出能提供较多信息的变量并建立判别函数，使得利用推导出的判别函数对观测量判别其所属类别时的错判率最小。
判别函数一般形式是：Y = a1X1+a2X2+a3X3．．．+a n X n
其中: Y 为判别分数(判别值)；X1，X2，X3：⋯X n 为反映研究对象特征的变量，a1、a2、
a3⋯a n 为各变量的系数，也称判别系数。
SPSS 对于分为m类的研究对象，建立m-1个线性判别函数。
对于每个个体进行判别时，把测试的各变量值代入判别函数，得出判别分数，从而确定该个体属于哪一类。
或者计算属于各类的概率，从而判断该个体属于哪—类。
例如：脂肪肝与健康人的判别分析
SPSS中的操作：分析——分类——判别，在判别分析对话框中将是否患有脂肪肝选入“分类变量”点击定义范围最小值输入0，最大值输入1。
之后将所有质量数变量选入“自变量”，选择“使用步进方法进入”（根据自变量对判别贡献的大小进行逐步选择）点击“分类”按钮，在输出选择“不考虑该个案的分类”进行互交式检验。
点击“保存”按钮，选择“判别得分”,方可画出ROC曲线。
其他选项默认即可。
输出结果如下：
输入的/删除的变量a,b,c,d
步骤
输入的Wilks 的Lambda
统计量
精确 F
统计量df1 df2 Sig.
1 v55 .935 1 1 896.000 62.707 1 896.000 .000
2 v59 .898 2 1 896.000 51.005 2 895.000 .000
3 v42 .862 3 1 896.000 47.685 3 894.000 .000
4 v33 .844 4 1 896.000 41.144 4 893.000 .000
5 v89 .827 5 1 896.000 37.440 5 892.000 .000
6 v11
7 .819 6 1 896.000 32.81
8 6 891.000 .000
7 v86 .811 7 1 896.000 29.707 7 890.000 .000
8 v112 .806 8 1 896.000 26.819 8 889.000 .000
9 v23 .802 9 1 896.000 24.419 9 888.000 .000 在每个步骤中，输入了最小化整体Wilk 的Lambda 的变量。
a. 步骤的最大数目是200。
b. 要输入的最小偏F 是3.84。
c. 要删除的最大偏F 是2.71。
d. F 级、容差或VIN 不足以进行进一步计算。
标准化的典型判别式函数系数
函数
1
v23 .159
v33 -.359
v42 .439
v55 .601
v59 -.474
v86 .227
v89 .314
v112 -.185
v117 .230
分类结果b,c
是否患有脂肪肝预测组成员
0 1
合计
初始计数0 306 119 425
1 170 303 473
% 0 72.0 28.0 100.0
1 35.9 64.1 100.0 交叉验证a计数0 304 121 425
1 174 299 473
% 0 71.5 28.5 100.0
1 36.8 63.
2 100.0
a. 仅对分析中的案例进行交叉验证。
在交叉验证中，每个案例都是按照从该案例以外的所有其他案例派生的函数来分类的。
b. 已对初始分组案例中的 67.8% 个进行了正确分类。
c. 已对交叉验证分组案例中的 67.1% 个进行了正确分类。
二、敏感度与特异度
敏感度和特异度是用来说明诊断性试验准确性的两个常用指标。
诊断性试验的敏感度越高，漏诊率越低。
特异性高的诊断性试验的阳性结果对诊断更有意义。
特异度越高，误诊的比例越低。
敏感度(sensitivity)又称真阳性率，即实际有病而按该筛检实验的标准被正确判断为有病的百分比。
它反映筛检实验发现病人的能力。
特异度(specificity)又称真阴性率，即实际无病按该诊断标准被正确地判断为无病的百分比。
它反映筛检实验确定非病人的能力。
阳性预测值(Positive Predictive Value,PPV)指筛检实验阳性者不患目标疾病的可能性。
阴性预测值(Negative Predictive Value,NPV)指筛检实验阴性者患目标疾病的可能性。
预测
1 0 合计
实际 1 True Positive(TP) False Negative(FN) Actual Positive(TP+FN)
0 Fasle Positive(FP) True Negative(TN) Actual Negative(FP+TN) 合计Predicted Positive(TP+FP) Predicted Negative (FN+TN) TP+FP+FN+TN
呼气测试结果
脂肪肝健康合计
B超结果脂肪肝331 142 473 Sensitivity=TP/(TP+FN)
=70%
健康100 325 425 Specificity=TN/(FP+TN)
=76%
合计431 467 898
PPV=TP/(TP+FP)
=77%
NPV=TN/(FN+TN)
=70%
以上结果来自于线性判别分析
三、ROC曲线
ROC曲线指受试者工作特征曲线(receiver operating characteristic curve), 是反映敏感性和特异性连续变量的综合指标,是用构图法揭示敏感性和特异性的相互关系，它通过将连续变量设定出多个不同的临界值，从而计算出一系列敏感性和特异性，再以敏感性为纵坐标、（1-特异性）为横坐标绘制成曲线，曲线下面积越大，诊断准确性越高。
在ROC 曲线上，最靠近坐标图左上方的点为敏感性和特异性均较高的临界值。
Youden指数则为灵敏度与特异度两者之和减一。
AUC(Area under the curv)曲线下方的面积，AUC的值就是处于ROC curve下方的那部分面积的大小。
ROC曲线的做法
SPSS中：分析——ROC曲线图——将判别得分选入检验变量，后将“是否患有脂肪肝”作为状态变量，将状态值选为1.其他默认即可。
输出结果如下
曲线下的面积
检验结果变量:用于分析 1 的来自函数 1 的判别得分
面积
.762
检验结果变量:用于分析 1 的来自函数 1 的判别得分在正的和负的实际状态组之间至少有一个结。
统计量可能会出现偏差。
