红外线气体分析仪co2
•图1 气体对红外吸收示意图 图
•气体对红外辐射的吸收程度可用比耳－朗伯 定律来表示：
• E＝E0e-KCl……………………（1）
•E0:入射光能量 •E:透过光能量 •K:气体吸收系数 •C:气体摩尔浓度或质量/体积浓度 •l:气体层厚度
•光束通过气体层后被吸收的能 量△E则为 •△E＝E0-E＝E0(1-e-KCl)……(2) △ ( •(2)式表明,对于某一气体而言, 当选定吸收波长和气体层厚度 (l)之后，其红外光吸收的能量 △E将与气体的浓度C有单值对 应的指数关系。当KCl的数值很 小时 •∵E-KCl≈1-KCl E •∴△E ＝ E0-E＝E0 (1-e-KCl) ∴ • ≈E0 [1-(1-KCl)] • ＝ E0KCl KCl………………(3) ( •（3）式表明，气体浓度较小 时，红外光吸收的能量△E将与 气体浓度有对应的线性关系 （图2）。
• 经过参比气室进入左检测室的 红外光能量为E0，经过工作室进入 右检测室的红外光能量为E，左右 两个检测室内的气体分别吸收红 外光E0 和E，受热膨胀，由于E0 大 于E，故左检测室的温度稍高于右 检测室的温度。按气体方程PV＝ RT，左检测室的压力将稍高于右 检测室的压力（其差为△P），这 样薄膜将被迫凸起，薄膜电容器 的容量变小（其差为△C）。这是 检测电容器接收红外光的初始瞬 间过程。如果红外光保持起始状 态不变，由于联通左右检测室的 平衡小孔的漏泄，压力差就会缓 慢消失，薄膜就回到原来位置， •图7 仪器的测量原理 图 并保持静止，再也没有讯号产生 • 1.光源 2.平面反光镜 3、4. 了。切光片5将使这一过程发生根 斜面反光镜 5.切光片 6.参比气 本性的变化。 室 7.工作气室 8.薄膜微音器
(InSh)
• 光导检测器是一类半导体的物质[如锑化铟 (InSh)，因红外辐射引起其电阻改变而被检测。 • 目前绝大多数红外线C02气体分析仪采用这一 检测原理，如国产的QGD—07型红外线C02气体分析 仪。
第二节 国产FQ型红外线C02气 国产FQ型红外线C0 体分析仪的结构与使用
一 、结构
• 图2 红外光吸收能量与气体 浓度的关系
由图2可见，当直接或间接 测得△E时，便可知气体浓 度C，这就是红外气体分析 仪的理论基础。
红外线C0 二、红外线C02气体分析仪的结构
一台红外线C02气体分析仪由三个基本部分组成：红外线辐 红外线辐 射源、气室和检测器(图3 )。气室中有C02存在时会减少到达检 射源、气室和检测器 测器的辐射，从而减少检测器的输出信号。
3.红外线辐射能量的检测器
• 红外线辐射能量的检测器种类较多，概 括起来有两类∶ • 薄膜微音器
• 又称光声式探测器或检测电容器，工作原理 是热辐射使动片两侧检测室的气压变化，造成 动片与固定电极间距离改变，引起电容量变化， 从而达到检测辐射的强度。
• 光导检测器
• 一类半导体的物质，如锑化铟(InSh)，因红 外辐射引起其电阻改变而被检测。
图4
图5
• 在平列式检测室结构中，穿过参比气室的辐射进入一个检 测室，而穿过样气室的辐射则进入另一个检测室，两个检测室 都吸收位于C02吸收带的那部分辐射，但所吸收的量与气室吸收 的量成反比，这样，斩波辐射会引起检测室中压力的周期变化 以及与此同时的膜振动。其振幅取决于两个检测室之间的压力 差，而压力差又由样品气室和参比气室之间的C02浓度来决定。 膜振动振幅的变化引起电容器的容量的变化。这一容量变化与 电容器两端的电压变化成正比，经放大后，形成输出讯号。
20世纪50年代国外已设计制造出红外线C02 气体分析仪 我国在20世纪70年代也制造出了红外线C02 气体分析仪，并用于植物C02代谢的生理活 动过程的测定。 随着科学技术的发展，电子计算机技术的 渗入，红外线C02气体分析仪的性能不断提 高，并与其它测量技术结合，开发出便携 便携 光温气能调控的光合作用分析系统， 式、光温气能调控的光合作用分析系统， 如美国LI-COR生产的LI-6400、英国ADC公 司生产的LCA-4光合作用分析系统。
剑叶的光合速率 用LI-6400光合作用测定系统测定。测定 条件∶温度为25～30℃，基始CO2浓度为350ppm。 测定装置 叶室
第一节 红外线气体分析仪的工作 原理与仪器结构
•一、气体对红外的吸收
不同分子结构的各种物质具 有对光波（电磁辐射）选择吸收 的特点。当用一束具有连续波长 的光照射分子时，分子会选择地 吸收某波长的光子而产生能量跃 迁。由异原子组成的气体分子 异原子组成的气体分子 （如CO2、CO、CH3、SO2、H2O 等），对红外线有强烈的吸收 对红外线有强烈的吸收。 对红外线有强烈的吸收 例如CO2在中红外波段区在4.3μ 和15μ处有两个强吸收峰。
• 薄膜微音器是由金属外壳、薄膜电容、光窗材料和引 线等组成的气室，其中薄膜电容的动片(金属薄膜)将气 室隔成两个小检测室。一般检测室中均充满与待测气相 同的气体，例如在CO2气体分析仪内充一定浓度的CO2气体。 • 薄膜微音器大多是双室检测电容器，结构如图4右侧 和图5右侧所示。它们的基本构造是由两个检测室和密封 在壳体内的一个薄膜电容构成。图4检测器的两个检测室 为并列式 并列式的，而图5的两个检测室为串连式 串连式的。 并列式 串连式
• 分析气室是一个通过气室，即有连续的样品气 流通过这个气室，参比气室可以是工厂封闭的内无 C02 的空气的气室，或是充入N2 的气室；也可以做成 气体通过室，这样可确保仪器的使用有较大的灵活性。
• 双气室红外线CO2气体分析仪除了能进行绝对值 测量外，还具备差分测量CO2浓度的功能。而用作绝 对值检测CO2浓度使用的红外仪和便携式红外仪一般 为单气室的。 • 红外线CO2气体分析仪气室要求透光性好，光窗 材料选用透红外线的氟化钙晶片，内壁通常镀金， 这是为了最大限度地让光线透过气室。气室两端有 进出气口。
LI-6200光合作用分析系统
LCA-4光合作用分析系统
这些仪器能单人提着携带到野外工作，能测定光 光 合速率、呼吸速率、蒸腾速率、气孔导度等植物的生 合速率、呼吸速率、蒸腾速率、气孔导度 理参数，同时还能测定环境中光强、温度、湿度 光强、 光强 温度、湿度等参 数，操作十分方便，用叶室夹一片叶，在操作面板上 按一下键，在数分钟内 数分钟内就能把上述参数测完并储存好。 按一下键 数分钟内
红外线气体分析仪测定CO 红外线气体分析仪测定CO2技术 及其在植物生理学中的应用
• 植物生命活动中的三个重要过程：光合作用、 呼吸作用与光呼吸作用，分别伴随着CO2的吸收和释 放。三者变化总结果与相互关系可由下式表示： • CO2＋H2O 光合作用 ［CH2O］+O2 (光)呼吸作用 • • 因此，CO2 分析一直是研究这三个过程的基本测 定技术。在目前所有的CO2分析技术（检压法、酸碱 滴定，pH比色法，电导法，气相色谱法，放射性(14C） 及稳定性（13C）同位素法，CO2电极法，红外线分析 法等）中，红外线CO2分析法是最有效的一种手段。 它具有灵敏度高 、 反应迅速 ， 抗干扰性强 ， 操作方 灵敏度高、 灵敏度高 反应迅速， 抗干扰性强， 可以进行活体的、 连续的测定等突出优点，因 便 ， 可以进行活体的 、 连续的测定 而被广泛应用于农业测本结构示意图 图 红外线 •来自源(S)的红外辐射通过气室(C)，气室有1个入口(I)和1个出 口(Q)，这两个口允许被分析气体连续地流过，经过气室的红外 辐射被滤光片(F)过滤，一般只让4.3nm波段辐射通过，然后到 达检测器(D)。检测器的信号被整流、放大(RA)，最后由显示 器显示。
1.分析部分
• 分析部分装在主箱体内 （图6）。箱体由铝合金铸 成，具有较好的密封性。箱 门左上角装有调零装置的旋 转轴，盖上圆形的保护盖。 在仪器工作过程中校对零点 时，不需打开箱门，只要按 下旋转轴就可转动调零旋钮 进行调零。校正按钮装在箱 门的右上角，也用圆形盖保 护，在仪器工作过程中检查 •图6 红外线气体分析仪主箱体主要结构图 图 灵敏度时，也不须打开箱门， •1.检测电容器 2.左检测室 3.右检测室 只要按下校正按钮，校正杆 4.校正装置 5.校正杆 6.前置放大器 7. 即动作。主箱体内各部件简 调零装置 8.调零旋钮 9.参比气室 10. 滤波室 11.工作气室 12.切光片 13.光 述如下 源 14.参比电机 15.同步电机 16.光对
• 切光片5是一块90度角的双 扇形黑色薄板，它以每秒3.24 周的速度转动，在每一周期中， 它对光源的两束光同时地打开 两次，切断（遮住）两次。当 打开时，红外光射入检测室， 薄膜向右凸起；当切断时，薄 膜回复原位。这样薄膜产生了 每秒6.48周的周期性振动，也 就是薄膜电容器的容量产生了 每秒6.48周的周期性变化。
2.气室
• 大部分红外线CO2 气体分析仪是双光束和双气室 双光束和双气室的， 双光束和双气室 即有等量的红外线辐射通过两个平行的气室，一个为 分析气室，另一个作为参比气室(图4)。
具有并列式检测室的双光束红外线CO 图4 具有并列式检测室的双光束红外线CO2气体分析仪光路部分结构示意图 来自两个辐射源S1和S2的辐射同时被切光片C斩波，以便使通过分析气室A 和参比气室B的辐射同时到达检测室的1和2的两个小室，检测室的1和2的两 个小室并列，被由电容器D的动片分开。
•图7 仪器的测量原理 图 • 1.光源 2.平面反光镜 3、4. 斜面反光镜 5.切光片 6.参比气 室 7.工作气室 8.薄膜微音器
• 将薄膜电容器联接在如图8的 电路中，并置以恒电压V，当电容 量变小时，电容通过的电阻R放电； 当电容量复原时，U通过R对电容充 电，由此，在R上就得到一个频率 为6.48周/秒的交变电讯号。由于 △C来源于△P，△P来源于△E， △E来源于工作气室中被测气体的 不同浓度，故R上的交变电讯号大 小就直接反映了被测气体的浓度。 图8 测量原理图 从R上得到的交变电讯号是很微弱 的，一般在零点几毫伏至几毫伏之 T.薄膜微音器 V.恒压电 间，必须用电子放大器加以放大， 源 R.电阻 并用标准气体校正电讯号值与被测 气体浓度的对应关系，最后可以直 △C △E △P 接从表头上（或记录仪上）读出 交变电讯号 （或记下）被测气体的浓度。这就 △C 完成了红外线分析仪的分析过程。
二氧化碳的不分光红外线气体分析仪法
二氧化碳的不分光红外线气体分析仪法1.1.原理空气中的二氧化碳抽入不分光红外线分析仪内，吸收特定的红外线；在一定范围内，吸收值与其浓度呈定量关系。
根据吸收值测定二氧化碳的浓度。
1.2仪器1.2.11铝塑采气袋,0.5-1.1.o1.2.2双联橡皮球。
1.2.3不分光红外线分析仪。
主要技术指标：1.3试剂1.3.1变色硅胶：于120。
C干燥2h。
1.3.2零点校准气1.3.2.1二氧化碳校准气：高纯氮（纯度99.99%）或经过烧碱石棉或碱石灰和变色硅胶净化的清洁空气。
1.3.3量程校准气1. 3.3.1二氧化碳校准气：CO2/N2标准气（0.5%）,贮存于铝合金瓶内，不确定度〈2%。
临用前，用二氧化碳零点校准气稀释成所需浓度的标准气体。
1.4样品的采集、运输和保存现场采样按照GBZ159执行。
用双联橡皮球将现场空气样品打入采气袋中，放掉后，再打入现场空气，如此重复5〜6次；然后，将空气样品打满采气袋，密封进气口，带回实验室测定。
1.5分析步骤1.5.1实验室测定：按仪器操作说明，将不分光红外线分析仪调节至最佳测定状态。
将采气袋中的样品空气通过干燥管进入仪器的气室，待读数稳定后，读取二氧化碳的浓度。
1.5.2现场测定：将不分光红外线分析仪带至采样点。
按仪器操作说明，将不分光红外线分析仪调节至最佳测定状态。
直接将空气样品采入仪器内测定，待读数稳定后，读取二氧化碳的浓度。
1.6计算1.6.1空气中二氧化碳浓度由仪器直接读取，通常不再进行计算。
1.6.2时间加权平均容许浓度按GBZ159规定计算。
1.7说明1.7.1本法的检出限：二氧化碳为0.001%；测定范围：二氧化碳为0∙001%〜0.5%。
若浓度超过测定范围，应选择较大量程进行测定。
1.7.2本法的精密度和准确度取决于量程校准气的不确定度和仪器稳定性误差。
1.7.3由于空气中的水分对测定有干扰，在测定样品时，应将样品空气先通过变色硅胶管，除去水分。
气体分析仪的几种种类
气体分析仪的几种种类气体分析仪是一种用来检测和分析空气中气体成分的仪器。
它们广泛用于环境监测、医疗诊断、石油化工、矿业、农业、食品加工等领域。
本文将介绍几种常见的气体分析仪，其原理、优点和适用范围。
1. 红外气体分析仪红外气体分析仪以红外线吸收原理为基础，利用目标气体一定波长的辐射能量与特定荧光体吸收后的光强度的比值来测量气体浓度。
它可以快速测量多种气体，如CO、CO2、SO2等，具有响应快、灵敏度高、精度高、可靠性强等优点。
适用于环境监测、工业生产、机械制造等领域。
2. 质谱气体分析仪质谱气体分析仪是通过电离技术将气体分子转化为带电离子，并用质谱仪测量其质量-电荷比进行分析。
它具有高分辨率、高精度、高灵敏度等特点，能够检测到较低浓度的气体成分，并且可以分析多种气体成分，适用于环境监测、生命科学、飞行器空间环境监测、医学诊断等领域。
3. 气相色谱气体分析仪气相色谱气体分析仪是通过目标气体分子在涂覆在毛细管表面的固定相中进行分离和识别的方法进行分析。
该方法分离效果好、分析速度快、适用于低浓度气体的分析和多种混合气体成分的定量分析。
该仪器在环保监测、食品安全、医药等领域有广泛应用。
4. 电化学气体分析仪电化学气体分析仪是通过气体成分在电极表面发生氧化或还原反应，测量电流或电势变化，来实现气体分析的方法。
它具有响应速度快、灵敏度高、准确性高、稳定性好等优点。
适用于检测氧气、二氧化碳等气体在燃料电池、空气分析等领域。
以上是几种常见的气体分析仪，它们各有优劣和适用范围。
在选择气体分析仪的时候，应根据实际需求选择合适的仪器。
红外线气体分析仪测定CO2技术及其在植物生理学中的应用
二、红外线C02气体分析仪的结构
一台红外线C02气体分析仪由三个基本部分组成：红外线辐 射源、气室和检测器(图3 )。气室中有C02存在时会减少到达检 测器的辐射，从而减少检测器的输出信号。
•图3 红外线C02气体分析仪基本结构示意图 •来自源(S)的红外辐射通过气室(C)，气室有1个入口(I)和1个出 口(Q)，这两个口允许被分析气体连续地流过，经过气室的红外 辐射被滤光片(F)过滤，一般只让4.3nm波段辐射通过，然后到 达检测器(D)。检测器的信号被整流、放大(RA)，最后由显示
右检测室的温度。按气体方程PV
＝RT，左检测室的压力将稍高于
右检测室的压力（其差为△P），
这样薄膜将被迫凸起，薄膜电容
器的容量变小（其差为△C）。这
是检测电容器接收红外光的初始
瞬间过程。如果红外光保持起始
状态不变，由于联通左右检测室
的平衡小孔的漏泄，压力差就会
缓慢消失，薄膜就回到原来位置， •图7 仪器的测量原理
• 薄膜微音器大多是双室检测电容器，结构如图4右侧 和图5右侧所示。它们的基本构造是由两个检测室和密封 在壳体内的一个薄膜电容构成。图4检测器的两个检测室 为并列式的，而图5的两个检测室为串连式的。
图4
图5
• 在平列式检测室结构中，穿过参比气室的辐射进入一个检 测室，而穿过样气室的辐射则进入另一个检测室，两个检测室 都吸收位于C02吸收带的那部分辐射，但所吸收的量与气室吸收 的量成反比，这样，斩波辐射会引起检测室中压力的周期变化 以及与此同时的膜振动。其振幅取决于两个检测室之间的压力 差，而压力差又由样品气室和参比气室之间的C02浓度来决定。 膜振动振幅的变化引起电容器的容量的变化。这一容量变化与 电容器两端的电压变化成正比，经放大后，形成输出讯号。
一氧化碳检测方法
空气中一氧化碳检验方法一、不分光红外线气体分析法1原理一氧化碳对不分光红外线具有选择性的吸收。
在一定范围内，吸收值与一氧化碳浓度呈线性关系。
根据吸收值确定样品中一氧化碳的浓度。
2 试剂和材料2.1变色硅胶:于120℃下干燥2h。
2.2无水氯钙：分析纯。
2.3高纯氮气：纯度99.99%。
2.4霍加拉特（Hopcalite）氧化剂：10～20目颗粒。
霍加拉特氧化剂主要成份为氧化猛（MnO）和氧化铜（CuO），它的作用是将空气中的一氧化碳氧化成二氧化碳，用于仪器调零。
此氧化剂在100℃以下的氧化效率应达到100%。
为保证其氧化效率，在使用存放过程中应保持干燥。
2.5一氧化碳标准气体：贮于铝合金瓶中。
3、仪器和设备3.1一氧化碳不分光红外线气体分析仪。
3.1.1仪器主要性能指标如下：测量范围：0～30ppm；0～100ppm两档重现性：≤0.5%(满刻度)零点漂移：≤±2%满刻度/4h跨度漂移：≤±2%满刻度/4h线性偏差：≤±1.5%满刻度启动时间：30min～1h抽气流量：0.5L/min左右响应时间：指针指示或数字显示到满刻的90%<15S3.2记录仪0～10mV4 采样用聚乙烯薄膜采气袋，抽取现场空气冲洗3～4次，采气0.5L或1.0L，密封进气口，带回实验室分析。
也可以将仪器带到现场间歇进样，或连续测定空气中一氧化碳浓度。
5分析步骤5.1仪器的启动和校准5.1.1启动的零点校准：仪器接通电源稳定30min～1h后，用高纯氮气或空气经霍加拉特氧化管和干燥管进入仪器进气口，进行零点校准。
5.1.2终点校准：用一氧化碳标准气（如30ppm）进入仪器进样口，进行终点刻度校准。
5.1.3零点与终点校准复复2～3次，使仪器处于正常工作状态。
5.2样品测定将空气样品的聚乙烯薄采气袋接在装有变色硅胶或无水氯化钙的过滤器和仪器的进气口相连接，样品被自动抽到气室中，表头指出一氧化碳的浓度（ppm）。

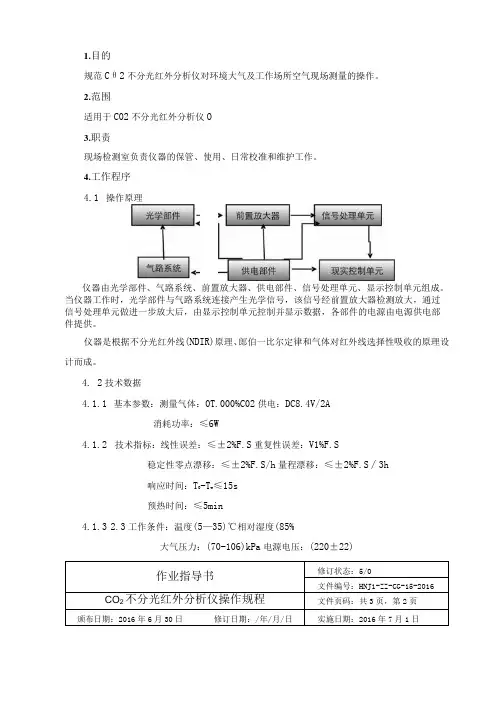

15CO2不分光红外分析仪操作规程
1.目的规范Cθ2不分光红外分析仪对环境大气及工作场所空气现场测量的操作。
2.范围适用于C02不分光红外分析仪O3.职责现场检测室负责仪器的保管、使用、日常校准和维护工作。
4.工作程序4.1操作原理仪器由光学部件、气路系统、前置放大器、供电部件、信号处理单元、显示控制单元组成。
当仪器工作时，光学部件与气路系统连接产生光学信号，该信号经前置放大器检测放大，通过信号处理单元做进一步放大后，由显示控制单元控制并显示数据，各部件的电源由电源供电部件提供。
仪器是根据不分光红外线(NDIR)原理、郎伯一比尔定律和气体对红外线选择性吸收的原理设计而成。
4.2技术数据4.1.1基本参数：测量气体：0T.000%C02供电：DC8.4V/2A消耗功率：≤6W4.1.2技术指标：线性误差：≤±2%F.S重复性误差：V1%F.S稳定性零点漂移：≤±2%F.S/h量程漂移：≤±2%F.S∕3h响应时间：T0-T w≤15s预热时间：≤5min4.1.32.3工作条件：温度(5—35)℃相对湿度(85%大气压力：(70-106)kPa电源电压：(220±22)作业指导书修订状态：5/0文件编号：HNJ1-ZZ-CG-15-2016 CO2不分光红外分析仪操作规程文件页码：共3页，第2页颁布日期：2016年6月30日修订日期：/年/月/日实施日期：2016年7月1日VAC工作位置：水平位置4.2.4测量气体：含水量：相对湿度V85*颗粒物浓度：VO.1g∕M腐蚀性气体：（SO2、峪……）＜0.005%温度：（5—35）℃流量：（0.5-2.0）1/minNH34.3使用方法4.3.1启动：交流供电时,将电池/外接转换开关拨到“外接”处；直流供电时将电池/外接开关拨到“电池”处。
按下电源开关，红色指示灯亮，将“TEST”开关向上扳动，仪器表头指示为电源电压。
外接供电时电压要大于6V；电池供电时电压应大于5.8V,否则需要充电。
co2 传感器 原理
co2 传感器原理
CO2传感器的原理是通过测量环境中的二氧化碳浓度来确定CO2气体的存在与否。
这种传感器通常基于红外线吸收光谱技术。
传感器中包含一个红外线传感器和一个用于校准的空气通路。
红外线传感器发射红外线光束通过气体样本，并测量通过样本返回的光的强度。
二氧化碳分子对特定波长的红外线具有吸收作用。
当CO2气体存在于样本中时，它将吸收部分红外线，并减弱返回传感器的光束的强度。
传感器测量被吸收的红外线光的强度，并将其转换为CO2浓度的数值。
为了准确测量CO2浓度，传感器需要进行校准。
校准通常通过将传感器置于已知CO2浓度的空气中进行。
这样，传感器可以比较测量值与已知值，并进行修正，确保测量的准确性。
CO2传感器的数据可以通过电子接口输出，例如模拟电压或数字信号。
这些数据可以用于监测和控制CO2浓度，例如在室内空气质量监测和通风系统中。
二氧化碳分析仪原理
二氧化碳分析仪原理
二氧化碳分析仪主要是利用化学或物理方法来测定气体中二氧化碳含量的仪器。
其工作原理可以分为以下几个方面：
1. 化学吸收法：二氧化碳分析仪通过将待测气体与特定的吸收剂反应，使二氧化碳与吸收剂发生化学反应生成稳定的产物。
根据反应前后吸收剂的体积或质量变化，可以计算出气体中二氧化碳的含量。
2. 红外吸收法：二氧化碳分析仪利用红外线的吸收特性来测定气体中二氧化碳的含量。
红外线具有特定波长范围的能量，二氧化碳分子在这个波长范围内具有特征的吸收峰。
仪器通过发送红外线束穿过待测气体，然后检测通过气体的红外线信号，根据吸收峰的强度变化来计算二氧化碳的含量。
3. 气体电化学法：二氧化碳分析仪利用电化学方法来测定气体中二氧化碳的含量。
仪器将待测气体与电化学电池中的电解质相接触，二氧化碳会在电化学反应中发生氧化还原反应。
通过测量电化学电池产生的电流或电势变化，可以计算出气体中二氧化碳的含量。
这些原理都是利用了二氧化碳的特性进行测量，能够快速、准确地分析气体中二氧化碳的含量，广泛应用于环境保护、气候研究和工业生产等领域。
ndir吸收法测定co2原理
NDIR（非分散式红外线）吸收法测定CO2的原理是基于CO2在特定波长的红外光下具有吸收特性的原理。
具体来说，当红外光通过含有CO2的气体时，CO2分子会吸收特定波长的红外光能量，导致光强的减弱。
通过测量通过气体样品前后的红外光强度，可以计算出气体中CO2的浓度。
吸收的强度与气体中CO2的浓度成正比关系，因此可以通过测量吸收强度来计算CO2的浓度。
在NDIR吸收法中，红外光源通常会产生一束特定波长的红外光，然后通过光学系统引导到气体样品中。
当红外光通过气体样品时，CO2分子会吸收光能，导致光强的减弱。
随后，光电传感器将检测到的光强转换成电信号，并传送给电子电路进行处理。
电子电路会根据光电传感器检测到的光强变化来计算CO2的浓度，并输出相应的电压或数字信号。
由于NDIR吸收法具有高精度、高灵敏度和低交叉干扰等特点，它被广泛应用于环境监测、气体分析、工业控制等领域。
二氧化碳检验的方法是
二氧化碳检验的方法是
二氧化碳（CO2）检验的方法有多种，以下是其中几种常用的方法：
1. 用气体分析仪检测：这是一种常见的用于测量空气中CO2含量的方法。
气体分析仪能够准确地测量二氧化碳气体的浓度，并将结果显示出来。
这种方法不仅可以用于室内环境的二氧化碳浓度检测，还可以用于汽车尾气排放的测量等。
2. 酸碱滴定法：这是一种经典的化学分析方法，适用于测量二氧化碳含量的水溶液。
通过向待测液体中加入酸碱指示剂，然后用一种已知浓度的酸或碱溶液滴定，直到颜色发生变化，从而推算出二氧化碳的浓度。
3. 化学吸收法：这种方法是通过将待测气体通过含有能与二氧化碳发生化学反应的溶液中，使CO2发生吸收的方法。
溶液中二氧化碳的浓度与气体经过溶液后溶液的浓度差别可通过某些化学反应确定。
4. 红外线吸收法：这是一种基于二氧化碳分子能够吸收红外线的原理进行测量的方法。
红外线吸收光谱仪能够测量二氧化碳吸收红外线的强度，从而推算出CO2的浓度。
5. 质谱法：这是一种高精度的气体分析方法，通过将待测气体离子化，然后基于质量-荷电比对分析物进行测量。
这种方法被广泛用于研究气体成分的确定和定量分析。
总的来说，二氧化碳检验方法多种多样，可以根据具体需要选择合适的方法进行测量。
不同的方法有着各自的优缺点，需要根据实际情况和测量要求来进行选择。
红外线CO2气体分析仪法测定植物光合速率与呼吸速率
实验07 红外线CO2气体分析仪法测定植物光合速率与呼吸速率红外线CO2气体分析仪（IRGA）工作原理：许多由异原子组成的气体分子对红外线都有特异的吸收带。
CO2的红外吸收带有四处，其吸收峰分别在2.69μm、2.77μm、4.26μm 和14.99μm处，其中只有4.26μm的吸收带不与H2O的吸收带重叠，红外仪内设置仅让4.26μm红外光通过的滤光片，当该波长的红外光经过含有CO2的气体时，能量就因CO2的吸收而降低，降低的多少与CO2的浓度有关，并服从朗伯—比尔定律。
分别供给红外仪含与不含CO2的气体，红外仪的检测器便可通过检测红外光能量的变化而输出反映CO2浓度的电讯号。
Ⅰ.密闭系统斜率法一、原理把IRGA与光合作用同化室连接成密闭的气路系统。
将植物材料密封在透明的同化室内，给以适当的光照，同化室内CO2浓度将因植物光合而下降，用IRGA配以适当的记录仪可绘出同化室内CO2浓度随光合时间下降的曲线。
在同化室不漏气、光强度稳定、室内空气不断得到搅动的情况下，该曲线将是一条平滑曲线，在曲线的任一点作切线，即可根据切线的斜率，密闭系统的容积和同化室面积求出在该点的CO2浓度下的光合速率。
二、材料、仪器设备及试剂（一）材料：植物叶片（二）仪器设备：1. 密闭气路光合测定装置：将QGD －07型红外线CO2气体分析仪、XWT－264型自动记录仪、MXQ型气体取样器（图4）、光合作用同化室、温度转换器（测温探头可放在同化室内，输出信号接记录仪）或半导体点温计、橡皮管（内径6～7mm）、塑料气球，按图6所示连接成套，放在一辆医用小推车上。
2. 量子辐射照度计；3. 叶面积仪；4. 铁架台（带试管夹）；5. 0～50℃温度计（用以校正叶室温度）；6. 剪刀；7. 带盖搪瓷盘；8. 纱布。
（三）试剂：1. 无水氯化钙（无水硫酸钙）；2. 烧碱石棉（10目）或碱石灰。
三、实验步骤（一）光合速率的测定1. 安装仪器（1）将安装好的密闭气路光合测定装置安放在靠待测植株1～2m处，接通红外仪、录仪、取样器、温度转换器的供电电源。
