火箭助推滑翔机
251理论研究0 引言 火箭助推模型滑翔机是一种用火箭发动机作为动力的模型飞机，体积较小、制作简单，很容易普及。
设计并制作火箭助推的滑翔机，利用飞行试验检验滑翔机在火箭助推和空气动力等载荷作用下的飞行性能和载重能力。
1 机翼的制作1.1 选材与拼接 材料选用 3毫米厚轻木片，重量要轻、纹路要直。
机翼由2块完全相同的轻木拼接而成，中部长度为55毫米，一侧机翼长度为230毫米。
选横纹轻木，越轻越好。
这样拼接的机翼重量小、强度大、不易变形。
1.2 翼形的选择 翼形共分为以下几种：（1）矩形翼（2）和缓的锥形翼（3）尖锐的锥形翼（4）制作难度高，最有效率的翼面应力分布，翼端至翼根同时失速，这也是天上最优美的翼面形式。
本设计采用和缓的锥形翼作为机翼的形状。
1.3 尺寸计算 根据翼弦比计算展弦比，根据雷诺数的观点，机翼越宽、速度越快越好，但还要考虑阻力的影响，短而宽的机翼诱导阻力会吃掉大部分的马力，因此飞机要有适合的展弦比，展弦比 A 就是翼展 L 除以平均翼弦 b(A=L/b)，L 与 b 单位都是公分，如果不是矩形翼，则把右边上下乘以 L，得 A=L2/ S，S 是主翼面积，单位是平方公分，一般适合的展弦比在 5~7 左右。
滑翔机没有动力，采取高展弦比以降低阻力是唯一的方法。
故设计出机翼如图1。

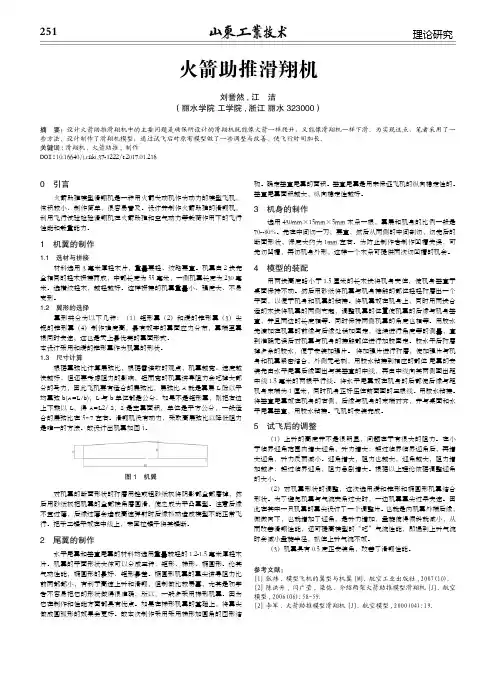

火箭助推滑翔机刘誉然,江 洁（丽水学院 工学院,浙江 丽水 323000）摘 要：设计火箭助推滑翔机中的主要问题是确保所设计的滑翔机既能像火箭一样爬升，又能像滑翔机一样下滑。
为实现这点，笔者采用了一些方法，设计制作了滑翔机模型，通过试飞后对原有模型做了一些调整与改善，使飞行时间加长。
关键词:滑翔机;火箭助推;制作DOI:10.16640/ki.37-1222/t.2017.01.216图1 机翼 对机翼的断面形状的打磨用锉或粗砂纸板将阴影部全部磨掉，然后用砂纸板把机翼的全部棱角磨圆滑，使之成为平凸翼型。
注意后缘不宜过薄，后缘过薄会造成高速弹射时后缘抖动造成模型不能正常飞行。
