实验五 齿轮齿厚偏差的测量
机械制造与自动化专业《齿轮分度圆齿厚测量》

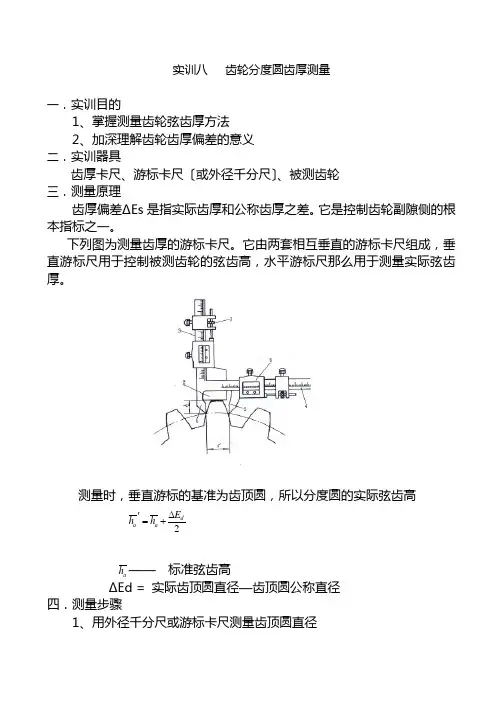

实训八齿轮分度圆齿厚测量
一．实训目的
1、掌握测量齿轮弦齿厚方法
2、加深理解齿轮齿厚偏差的意义
二．实训器具
齿厚卡尺、游标卡尺〔或外径千分尺〕、被测齿轮
三．测量原理
齿厚偏差ΔEs是指实际齿厚和公称齿厚之差。
它是控制齿轮副隙侧的根本指标之一。
下列图为测量齿厚的游标卡尺。
它由两套相互垂直的游标卡尺组成，垂直游标尺用于控制被测齿轮的弦齿高，水平游标尺那么用于测量实际弦齿厚。
测量时，垂直游标的基准为齿顶圆，所以分度圆的实际弦齿高
2d
a a E
h h ∆
'=+
a
h——标准弦齿高
ΔEd= 实际齿顶圆直径—齿顶圆公称直径四．测量步骤
1、用外径千分尺或游标卡尺测量齿顶圆直径
2、计算分度圆实际弦齿高
2d
a a E
h h ∆
'=+
a
h——标准弦齿高，可以查机械设计手册或按下式计算：
a
h= ha mZ/2—mZ×Cos〔π/2Z〕/2
ha——标准齿顶高
3、按
a
h'值调整齿厚卡尺的垂直游标
4、将齿厚卡尺置于被测齿轮上，使垂直游标尺的定位尺和齿顶接触，如下图。
然后移动水平游标尺的卡脚，使卡脚紧靠齿廓〔注：游标卡尺脚和齿廓接触的松紧要适宜〕，从水平游标尺上读出实际弦齿厚。
5、沿齿轮外圆，重复步骤4，均匀测量6—8点，记录数据。
五作出实训报告。
项目3(齿轮的检测)
项目3 齿轮的检测教学过程：一、引入新课题齿轮传动在现代机器和仪器中应用广泛，其功用是按规定的速比传递运动和动力。
本项目，我们先了解齿轮传动的基本要求及相应的检验项目，并进行两个简单的实验：用齿厚游标卡尺测量齿厚偏差和用公法线千分尺测量公法线长度。
二、教学内容3.1 任务描述下发任务书，明确项目3（齿轮的检测）的要求。
任务书附图：3.2 检测技术知识（一）齿轮传动的基本要求1、传递运动的准确性要求齿轮在一转范围内，实际速比相对于理论速比的变动量应限制在允许的范围内，以保证从动齿轮与主动齿轮的运动准确协调。
2、传动的平稳性保证齿轮传动的每个瞬间传动比变化小，以减小冲击、振动，降低噪声，保证传动平稳。
3、载荷分布的均匀性要求齿轮啮合时齿面接触良好，以免引起应力集中，造成齿面局部磨损加剧，影响齿轮的使用寿命。
4、传动侧隙的合理性保证齿轮啮合时，非工作齿面间应留有一定的间隙。
用以贮藏润滑油、补偿齿轮制造误差和装配误差及热变形和受力变形，防止齿轮在传动过程中出现卡死或烧伤。
（二）齿轮精度的评定指标及检测1、影响齿轮转动准确性的误差切向综合总误差（F i′）齿距累积总公差Fp与齿距累积公差Fpk径向跳动公差Fr径向综合总偏差Fi〞2、影响齿轮传动平稳性的误差一齿切向综合公差f i′一齿径向综合公差fi〞齿廓偏差单个齿距极限偏差±fpt3、影响齿轮载荷分布均匀性的误差螺旋线总偏差（Fβ）螺旋线形状偏差（ffβ）螺旋线倾斜偏差（fHβ）4、影响齿轮副侧隙的偏差√齿厚偏差（△ES）√公法线平均长度偏差（△EWm）（三）齿厚偏差（△ES）指在分度圆柱上，齿厚的实际值与公称值之差。
齿厚上偏差代号为E ss、齿厚下偏差代号为E si齿厚偏差可以用齿厚游标卡尺来测量。
由于分度圆柱面上的弧齿厚不便测量，所以通常都是测量分度圆弦齿厚。
标准圆柱齿轮分度圆公称弦齿厚分度圆公称弦齿高四、齿轮公法线长度偏差公法线长度变动△Fw是指齿轮一周范围内，实际公法线长度最大值与最小值之差，是评定齿轮运动准确性的指标之一。
齿轮测量方法
齿轮测量⽅法齿轮测量齿轮齿单个齿距偏差与齿距累积总偏差得测量⼀、⽬得熟悉测量齿轮单个齿距偏差与齿距累积总偏差得⽅法。
加深理解单个齿距偏差与齿距累积总偏差得定义。
⼆、内容1、⽤周节仪或万能测齿仪测量圆柱齿轮齿距相对偏差。
2、⽤列表计算法或作图法求解齿距累积总偏差。
三、测量原理及计量器具说明单个齿距偏差pt f 就是指在分度圆上，实际齿距与公称齿距之差（⽤相对法测量时，公称齿距就是指所有实际齿距得平均值）。
齿距累积总偏差F p 就是指在分度圆上，任意两个同侧齿⾯间得实际弧长与公称弧长之差得最⼤绝对值，即最⼤齿距累积偏差（m ax p F ）与最⼩齿距累积偏差（m in p F ）之代数差。
在实际测量中，通常采⽤某⼀齿距作为基准齿距，测量其余得齿距对基准齿距得偏差。
然后，通过数据处理来求解单个齿距偏差pt f 与齿距累积总偏差P F ，测量应在齿⾼中部同⼀圆周上进⾏，这就要求保证测量基准得精度。
⽽齿轮得测量基准可选⽤齿轮得内孔、齿顶圆与齿根圆。
为了使测量基准与装配基准⼀致，以内孔定位最好。
⽤齿顶圆定位时，必须控制齿顶圆对内孔得轴线得径向跳动。
在⽣产中，根据所⽤量具得结构来确定测量基准。
⽤相对法测量齿距相对偏差得仪器有周节仪与万能测齿仪。
1、⽤⼿持式周节仪测量图1为⼿持式周节仪得外形图，它以齿顶圆作为测量基准，指⽰表得分度值为0、005mm ，测量范围为模数3—15 mm 。
周节仪有4、5与8三个定位脚，⽤以⽀承仪器。
测量时，调整定位脚得相对位置，使测量头2与3在分度圆附近与齿⾯接触。
固定测量头2按被测齿轮模数来调整位置，活动测量头3则与指⽰表7相连。
测量前，将两个定位脚4、5前端得定位⽖紧靠齿轮端⾯，并使它们与齿顶圆接触，再⽤螺钉6紧固。
然后将辅助定位脚8也与齿顶圆接触，同样⽤螺钉固紧。
以被测齿轮得任⼀齿距作为基准齿距，调整指⽰表7得零位，并且把指针压缩1—2圈。
然后，逐齿测量其余得齿距，指⽰表读数即为这些齿距与基准齿距之差，将测得得数据记⼊表中。
实验四.齿轮分度厚偏差的测量
实验四.齿轮分度厚偏差的测量一、测量原理及器具齿厚偏差是在分度圆柱面上，法向齿厚的实际值与公称值之差。
分度圆上的弧齿厚不好测量，故一般用分度圆上的弦齿厚来评定齿厚偏差。
理论上应以齿轮旋转中心确定分度圆位置，而实际测量时由于受齿轮游标卡尺结构的限制，只能根据实际齿顶圆来确定分度圆，即测量弦齿高处的弦齿厚偏差。
故齿顶圆与分度圆不同心将产生一定的测量误差。
当测量一压力角为20°的非变位直齿圆柱齿轮时，其理论的弦齿高和理论的弦齿厚分别为：ha = m·{1 + Z / 2·[1 – cos (90°/ Z ) ] } S = m·Z·sin (90°/ Z )式中：m——模数 Z——齿数因齿顶圆直径存在加工误差，为消除其对测量的影响，应用实际弦齿高代替理论弦齿高，即：h = m·{1 + Z / 2· [1 – cos (90°/ Z ) ] } - (De - De´) / 2式中：De——公称齿顶圆直径 De´——实验齿顶圆直径测量齿厚所用的齿轮游标卡尺其结构如图3-26所示，它主要由两条互相垂直的刻线尺组成，垂直尺l用以确定弦齿高，水平尺2用以测量弦齿厚，通过游标读数原理进行毫米刻线的细分读数，其分度值均为0.02mm，测量范围为模数m=1~16mm。
二、测量器具1、齿轮游标卡尺2、外径千分尺三、测量步骤1、用外径千分尺出量出齿顶圆的实际直径De´，并计算理论的齿顶圆直径De。
2、计算出实际分度圆处的弦齿高h和弦齿厚的公称值。
图3-26 齿厚测量3、将垂直尺1准确地定位到公称弦齿高，并螺钉固紧。
4、将卡尺置于齿轮上，使垂直尺顶端2与齿圆接触，然后将量爪3和4靠近齿廓，从水平游标尺上读出分度圆弦齿厚的实际值。
测量时一定使量爪测量面与被测齿面保持良好接触，否则将产生较大的测量误差。
实验报告材料尺寸测量

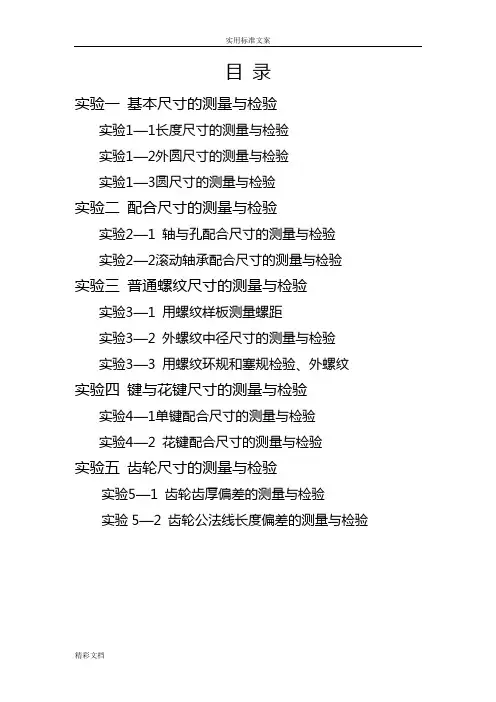

目录实验一基本尺寸的测量与检验实验1—1长度尺寸的测量与检验实验1—2外圆尺寸的测量与检验实验1—3圆尺寸的测量与检验实验二配合尺寸的测量与检验实验2—1 轴与孔配合尺寸的测量与检验实验2—2滚动轴承配合尺寸的测量与检验实验三普通螺纹尺寸的测量与检验实验3—1 用螺纹样板测量螺距实验3—2 外螺纹中径尺寸的测量与检验实验3—3 用螺纹环规和塞规检验、外螺纹实验四键与花键尺寸的测量与检验实验4—1单键配合尺寸的测量与检验实验4—2 花键配合尺寸的测量与检验实验五齿轮尺寸的测量与检验实验5—1 齿轮齿厚偏差的测量与检验实验5—2 齿轮公法线长度偏差的测量与检验实验一基本尺寸的测量与检验实验1—1长度尺寸的测量与检验一、实验目的1、了解游标卡尺的作用、结构组成、测量围及测量精度；2、掌握游标卡尺测量长（宽）度的方法和技能；3、掌握判断尺寸是否合格的方法和技能。
4、加深尺寸误差与公差定义的理解。
二、实验容1、观察游标卡尺，了解其结构组成、测量围及测量精度；2、零件长（宽）度的测量；3、判断实测尺寸是否合格。
三、测量工具——游标卡尺1．游标卡尺的组成游标卡尺主要用于测量零件的长（宽）度、（外）圆直径，孔深、键宽和槽深等。
其结构组成如图1-1-1所示。
图1-1-1卡尺的结构主要由尺身1 、深度尺2、游标3、外测量爪4、测量爪5、紧固螺钉6等几部分组成。
2、游标卡尺的测量围游标卡尺的测量围有0－125、0－150、0－200、0－300、0－500、0－1000、0－1500、0－2000m几种；3、游标卡尺的读数值游标卡尺的读数值有0.01、0.02、0.05三种。
实际使用时常选用0.02。
4、游标卡尺的使用注意事项：1）了解作用，注意围;2）位置正确，用力恰当;3）看清刻度，正确读数;4）使用完毕，注意保养。
四、实验步骤1、观察游标卡尺，并在表1-1-1中填入其作用、测量围及测量读数值。
表1-1-12、根据图纸（一）中给出的尺寸，用游标卡尺测量实际尺寸，填入表1-1-2中，并判断所测尺寸是否合格。
实验5-2 齿轮齿厚偏差测量 - 机电工程学院
实验6-2 齿轮齿厚偏差测量一、实验目的1．了解齿厚偏差的含义及其对齿轮转动的影响。
2．熟悉齿厚偏差的测量方法及有关参数的计算或查表。
3．能够进行数据处理，作出正确结论。
二、实验内容用齿厚游标卡尺测量齿轮分度圆齿厚偏差。
三、实验基本原理及方法齿轮齿厚偏差是指在分度圆柱面上，齿厚实际值与公称值之差。
测量齿厚是为了判断齿轮是否已加工到保证齿轮转动所必需的齿侧间隙。
齿轮齿厚常用如图1 所示的齿厚游标卡尺测量，齿轮游标尺的分度值0.02mm，测量模数有1～22mm 和1～26mm 两种。
齿厚游标卡尺比普通的游标卡尺多了一个垂直游标尺。
测量时首先把垂直刻度尺的游标调整到弦齿高h（分度圆至齿顶圆之间距离）并以紧固螺钉固定，然后将卡尺两测量量爪卡在齿轮轮齿上（齿宽中心平面），并使定位高度尺与齿顶相切，再调整水平游标尺，使两测量量爪与齿廓正确接触后进行读数。
其原理与读数方法与普通游标卡尺相同。
图1 齿厚游标卡尺示意图1- 水平主尺；2-垂直主尺；3、4-游框；5、6-游框紧固螺钉7、8-微调螺旋；9、10-微调紧固螺钉；11-量爪；12-定位高度尺按下式计算分度圆处公称弦齿高h 与公称弦齿厚s ：式中：m 为模数（mm）；z 为齿数。
上式中h 值是按公称齿顶圆直径da 计算的，忽略了齿顶圆半径的实际偏差，考虑此项，实际调整的弦齿高应为：式中：为齿顶圆实际直径。
四、测量步骤1．计算求出弦齿高h 与弦齿厚s 。
2．将弦齿高h 尺寸，在垂直游标尺上定位。
即：用微调螺钉将垂直游标尺的高度尺定位(调整)到所要求的弦齿高h 尺寸上，并紧固螺钉。
3．将齿厚游标卡尺置于被测齿轮的单颗轮齿上，使齿厚游标卡尺其高度尺的顶端，与单颗轮齿齿顶正中接触，然后移动其水平游标尺，使其两量爪与齿廓接触，从水平游标尺上读出分度圆弦齿厚的实际尺寸（用透光法判断接触状况）。
4．分别在齿轮圆周三等分上（间隔120 度）进行测量。
5．将分度圆实际齿厚减去公称齿厚即为分度圆齿厚偏差。
齿轮公法线长度偏差的测量
WK WK+1 1 2 3 4
WK+1-WK= 5
Pb = 6
测量 结果
公法线长度变动量Δ Fw=
公法线平均长度偏差Δ Ewm= W －W ＝ (mm)
四、注意事项：
1．按公称公法线长度W，选择测量范围合适的公法线千分尺，
ቤተ መጻሕፍቲ ባይዱ并应注意校准其示值零位。 2．测量公法线长度时应注意千分尺两个碟形量砧的位置（或 指示 规两个量的位量）。见图：（a）图所示两个量砧与 齿 面在分度圆附近相切，位置正确；（b）图所示两个量砧与齿
面分别在齿顶和齿根处相切，不好；（c）图所示两个量砧与
表读取示值，并记入表中。 （4）所有测量值中的最大值Wmax与最小值Wmin之差为公法线
长度变动量Fw；
（5）所有读数的平均值与公法线公称长度之差为公法线平均 长度偏差EW m。 F W 和EW m应分别在公法线长度变动公差F W 和公法线平均 长度上偏差EWms 与下偏差E Wmi 范围内零件才为合格。
测量公法线平均长度偏差时， 需先计算被测齿轮公法线长度
的公称值W， 沿齿圈一周每次跨过一定齿数进行测量，所 得读数的平均值与公称值之差即为WmE∆ 值。
根据被测齿轮的模数、齿数和标准压力角等参数计算跨 齿数和 公称公法线长度W，计算公式：
+2
m、z、α——齿轮的模数、齿数、标准压力角； invα——渐开线函数，inv20度为0.014904;
内，所有实际公法线长度的平均值W平均与公法线长度公称值 W之差，即： △Ewm ＝W平均- W 它反映齿厚减薄量。 其测量目的是为了保证齿侧间隙。
公法线千分尺测量公法线原理图
公法线千分尺量仪说明和测量原理
3. 齿轮公法线长度通常使用公法线干分尺或公法线指
齿轮测量实验指导
齿轮测量实验指导一、目的：学会常用齿轮参数的参量方法，掌握公法线千公尺、齿厚游标卡尺的用法。
二、使用仪器：公法线千分尺、齿厚游标卡尺、偏摆检查仪、百分表等。
三、测量项目及测量步骤：（一）用公法线千分尺测量齿轮公法线长度变动量（ΔFW）图4-1 公法线千分尺测量齿轮公法线实验步骤：1．根据齿轮的已知参数求出跨齿数n和公法线长度W。
2．根据所得的公法线长度选择测量范围相适应的公法线千分尺，并用标准棒校对零线。
3．逐次测量所有的公法线实际长度，记入表中。
4．找出最大值Wmax与最小值Wmin，则：ΔFW=Wmax-Wmin。
5．将ΔFW 与所查出的公差FW比较写结论。
（二）在偏摆检查仪上测量齿圈径向跳动（ΔFr）图4-2 齿圈径向跳动实验步骤：1．根据模数m，确定测量棒直径d=1.68m。
2．将被测齿轮套在测量心轴上，心轴装在仪器的顶尖间，然后调整好百分表的测量位置。
3．测量时，每测一齿，须抬起百分表测量杆，将测量棒换位，依次逐步测量一圈，将测得的数值记入报告中。
4．取其跳动量的最大最小两个数值，两数之差即为ΔFr。
（三）用齿轮游标卡尺测齿厚偏差（ΔEs）图4-3 齿轮游标卡尺测齿厚实验步骤：1．用游标卡尺测量齿顶圆的直径De实际，并根据已知条件求出齿顶圆的公称尺寸，De理论[De理论=(z-2)m]，再由Δde=De实际-De公称，计算出齿顶圆偏差。
2．由以上已知参数，由hf ′= hf+ ΔDe ，hf=h′+ zm [1-COS π+4εtgαf ](对于正常齿h′=2m)，求出hf ′，再由公式Sf=zmsinπ+4εtgαf求出公称弦齿厚Sf。
2z3．将游标尺的垂直尺调为hf′的值。
4．在齿圈上每隔90º检查一个齿，共测四个齿，分别与公称值Sf比较，取其中差值最大者为实际偏差。
5．查表得出齿厚公差值，与之比较，作出结论。
