控制工程实验
控制工程基础仿真实验报告
本科生课程论文控制工程基础仿真实验报告实验一一阶系统的单位阶跃响应一、实验目的1、学会使用ATLABM编程绘制控制系统的单位阶跃响应曲线；2、掌握准确读取动态特征指标的方法；3、研究时间常数T对系统性能的影响；4、掌握一阶系统11Ts+时间响应分析的一般方法；5、通过仿真实验，直观了解各典型环节的时间响应和频率响应，巩固课程中所学的基本概念和基本原理；二、实验要求1、输入3个不同的时间常数T，观察一阶系统11Ts+的单位阶跃响应曲线的变化，绘制响应曲线图，并分析时间常数T对系统性能的影响。
2、若通过实验已测得一阶系统11Ts+的单位阶跃响应曲线，试说明如何通过该曲线确定系统的时间常数T。
三、实验内容（一）实验设备计算机；WINDOWS操作系统，并安装Matlab语言编程环境。
（二）实验原理通过对各种典型环节的仿真实验，可以直观的看到各种环节的时间响应和频率响应的图像。
通过对所得图像的分析可以得出各种参数如何影响系统的性能。
四、实验过程在Matlab平台对一阶系统11Ts+的单位阶跃响应进行仿真。
（1）输入3个不同的时间常数T，观察一阶系统单位阶跃响应曲线的变化，绘制响应曲线图，并分析时间常数T对系统性能的影响。
在Matlab中进行操作，其代码如下：1.num=1;2.den=[11];3.g=tf(num,den)4.5.g =6.7.18. -----9. s + 110.11.Continuous-time transfer function.12.13.>> step(g)14.hold on15.>> step(tf(1,[21]))16.>> step(tf(1,[41]))17.>> legend('T=1','T=2','T=4');（2）对于已测得的一阶系统的单位阶跃响应曲线，分析通过该曲线确定系统的时间常数T的方法。
控制工程实验报告

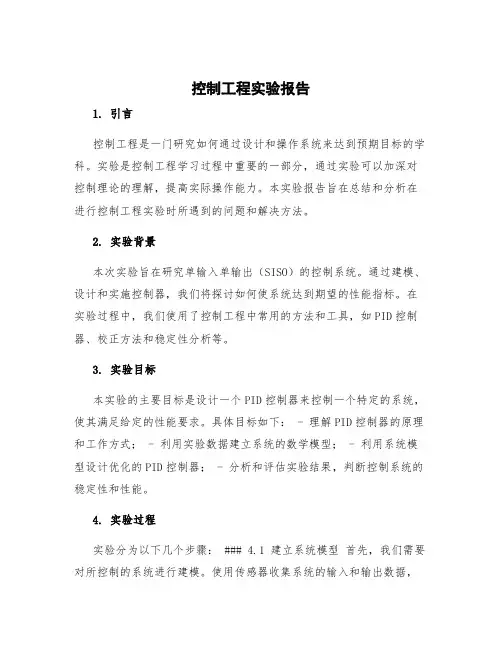

控制工程实验报告1. 引言控制工程是一门研究如何通过设计和操作系统来达到预期目标的学科。
实验是控制工程学习过程中重要的一部分，通过实验可以加深对控制理论的理解，提高实际操作能力。
本实验报告旨在总结和分析在进行控制工程实验时所遇到的问题和解决方法。
2. 实验背景本次实验旨在研究单输入单输出（SISO）的控制系统。
通过建模、设计和实施控制器，我们将探讨如何使系统达到期望的性能指标。
在实验过程中，我们使用了控制工程中常用的方法和工具，如PID控制器、校正方法和稳定性分析等。
3. 实验目标本实验的主要目标是设计一个PID控制器来控制一个特定的系统，使其满足给定的性能要求。
具体目标如下： - 理解PID控制器的原理和工作方式； - 利用实验数据建立系统的数学模型； - 利用系统模型设计优化的PID控制器； - 分析和评估实验结果，判断控制系统的稳定性和性能。
4. 实验过程实验分为以下几个步骤： ### 4.1 建立系统模型首先，我们需要对所控制的系统进行建模。
使用传感器收集系统的输入和输出数据，并通过系统辨识方法分析这些数据，得到系统的数学模型。
常用的辨识方法包括最小二乘法和频域分析法。
4.2 设计PID控制器基于系统模型的分析，我们可以设计PID控制器。
通过调整PID控制器的参数，如比例增益、积分时间常数和微分时间常数，我们可以优化控制系统的性能。
4.3 实施控制器将设计好的PID控制器实施到实际系统中。
在实验中，我们需要将传感器和控制器与被控对象连接，并配置合适的控制策略。
4.4 性能评估通过收集系统的输入和输出数据，并利用系统模型进行仿真和分析，我们可以评估控制系统的性能。
常见的评估指标包括超调量、上升时间和稳态误差等。
5. 实验结果与分析根据实验数据和分析结果，我们得到了以下结论： - PID控制器可以有效地控制被控对象，使其稳定在期望值附近； - 通过适当调整PID控制器的参数，我们可以优化控制系统的性能； - 预测模型与实际系统存在一定差异，可能需要进一步改进和校正。
控制工程实验报告

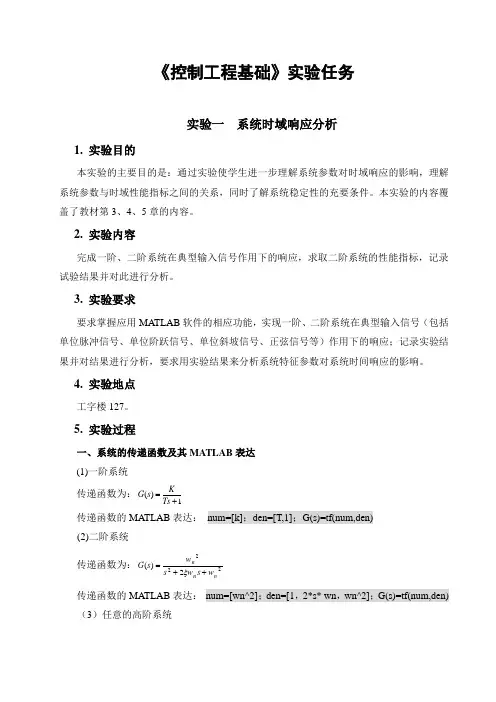

《控制工程基础》实验任务实验一 系统时域响应分析1. 实验目的本实验的主要目的是：通过实验使学生进一步理解系统参数对时域响应的影响，理解系统参数与时域性能指标之间的关系，同时了解系统稳定性的充要条件。
本实验的内容覆盖了教材第3、4、5章的内容。
2. 实验内容完成一阶、二阶系统在典型输入信号作用下的响应，求取二阶系统的性能指标，记录试验结果并对此进行分析。
3. 实验要求要求掌握应用MATLAB 软件的相应功能，实现一阶、二阶系统在典型输入信号（包括单位脉冲信号、单位阶跃信号、单位斜坡信号、正弦信号等）作用下的响应；记录实验结果并对结果进行分析，要求用实验结果来分析系统特征参数对系统时间响应的影响。
4. 实验地点工字楼127。
5. 实验过程一、系统的传递函数及其MATLAB 表达 (1)一阶系统 传递函数为：1)(+=Ts Ks G 传递函数的MATLAB 表达： num=[k]；den=[T,1]；G(s)=tf(num,den) (2)二阶系统 传递函数为：2222)(nn n w s w s w s G ++=ξ传递函数的MATLAB 表达： num=[wn^2]；den=[1，2*s* wn ，wn^2]；G(s)=tf(num,den) （3）任意的高阶系统传递函数为：nn n n m m m m a s a s a s a b s b s b s b s G ++++++++=----11101110)(传递函数的MATLAB 表达：num=[m m b b b b ,,,110- ]；den=[n n a a a a ,,,110- ]；G(s)=tf(num,den) 若传递函数表示为：)())(()())(()(1010n m p s p s p s z s z s z s Ks G ------=则传递函数的MATLAB 表达：z=[m z z z ,,,10 ]；p=[n p p p ,,,10 ]；K=[K]；G(s)=zpk(z,p,k) 二、 各种时间输入信号响应的表达 （1）单位脉冲信号响应：[y,x]=impulse(sys,t) （2）单位阶跃信号响应：[y,x]=step(sys,t) （3）任意输入信号响应：[y,x]=lsim(sys,u,t)其中，y 为输出响应，x 为状态响应（可选）；sys 为建立的模型；t 为仿真时间区段（可选）,u 为给定输入信号（列向量）。
控制工程基础实验报告
控制工程基础[英]实验实验一.典型环节的模拟研究：已知一个小车、倒单摆系统非线性系统方程为：( 2.92)0.008x x u =-+20.004sin 36cos n n x θωθωθθ=-+-其中假设 (0)0;(0)0.2x x ==，(0)0;(0); 6.781,n θθπω===（1）要求绘出系统[0,10]t ∈的状态响应曲线（2）并将上述系统在0θ≈的条件下线性化，并要求绘出线性化后系统[0,10]t ∈的状态响应曲线，并与非线性系统状态响应曲线相比较。
(1)下面利用Simulink 对该系统进行仿真如下图所示。
图1.倒单摆系统仿真图在图中已经对主要信号进行了标注下面给出每个未标注信号后加入放大器的增益：008.092.2=阶跃K 008.01-=一阶微分x K 98.45=二阶微分θK通过示波器Scope 和Scope1观察x(t)和θ(t)的波形图如下所示。
图2.x(t)波形图3.θ(t)波形（2）将上述系统在0θ≈的条件下线性化，则方程组改写成如下形式：( 2.92)0.008x x u=-+20.004sin36n n xθωθωθ=-+-在Simulink中对系统仿真如下所示。
图4.线性化后仿真系统通过示波器模块可以观察输出信号，图形如下图所示。
图5.x(t)输出波形图6.θ（t ）输出波形实验二.典型系统时域响应动、静态性能和稳定性研究； 已知系统的开环传递函数为2()11G s s s =++（1）利用已知的知识判断该开环系统的稳定性（系统的特征方程根、系统零极点表示法）。
（2）判别系统在单位负反馈下的稳定性，并求出闭环系统在[0,10]t ∈内的脉冲响应和单位阶跃响应，分别绘制出相应响应曲线。
（1）该系统的特征方程的根、零极点表示的求解代码如下：输出结果如下图所示。
图7.特征方程求根结果图8.零极点分布图从图中可以看出两个极点在虚轴上，所以该系统处于临界稳定状态。
控制工程实验报告
图2-4 =1时的阶跃响应曲线
（3）当K 0.625时， 1，系统工作在过阻尼状态，它的单位阶跃响应 曲线和临界阻尼时的单位阶跃响应一样为单调的指数上升曲线，但后者 的上升速度比前者缓慢。
四、实验内容与步骤
1、根据图2-2，调节相应的参数，使系统的开环传递函数为： 将调节后的电路图画出，并标出所选各元器件的参数值。
四、实验内容与步骤
1、分别画出比例、惯性、积分、比例微分环节的电子电路； 2、熟悉实验设备并在实验设备上分别联接各种典型环节； 3、按照给定的实验参数，利用实验设备完成各种典型环节的阶跃特性 测试，观察并记录其单位阶跃响应波形。
五、实验报告
1、画出四种典型环节的实验电路图，并标明相应的参数； 2、画出各典型环节的单位阶跃响应波形，并分析参数对响应曲线的影
4、各种长度联接导线。
三、实验原理
图2-1为二阶系统的原理方框图，图2-2为其模拟电路图，它是由惯
性环节、积分环节和比例环节组成，图中K=R2/R1， T2=R3C2。
T1=R2C1，
图2-1 二阶系统原理框图
图2-2 二阶系统的模拟电路
由图2-2求得二阶系统的闭环传递函
（2-1） 而二阶系统的标准传递函数为：
一、实验目的
1、 熟悉二阶模拟系统的组成；
2、 研究二阶系统分别工作在=1， 0< <1， 和 1三种状态下的单
位阶跃响应；
3、 分析增益K对二阶系统单位阶跃响应的超调量P、峰值时间tp
和调整时间ts。
二、实验仪器设备
1、控制理论电子模拟实验箱一台；
2、超低频慢扫描数字存储示波器一台；
3、数字万用表一只；
对比式(2-1)和式（2-2）得 。调节开环增益K值，不仅能改变系统无阻尼自然振荡频率ωn和的
控制工程基础实验报告
控制工程基础实验报告控制工程基础实验报告引言：控制工程是一门涉及自动化、电子、计算机等多个学科的交叉学科，其实验是培养学生动手能力和实践能力的重要环节。
本篇文章将以控制工程基础实验为主题，探讨实验的目的、过程和结果等方面。
实验目的：控制工程基础实验的目的是让学生通过实践了解控制系统的基本原理和方法，培养其分析和解决问题的能力。
通过实验，学生可以掌握闭环控制系统的设计与调试技巧，加深对控制理论的理解。
实验内容：本次实验的内容是设计一个简单的温度控制系统。
系统由温度传感器、控制器和加热器组成。
温度传感器采集环境温度，控制器根据设定的温度值来控制加热器的工作状态，以维持温度在设定值附近。
实验步骤：1. 搭建实验平台：将温度传感器、控制器和加热器按照实验要求连接起来，确保电路正常工作。
2. 设计控制算法：根据控制系统的要求，设计合适的控制算法。
可以采用比例控制、积分控制或者PID控制等方法。
3. 参数调试：根据实验平台和控制算法的特点，调试控制器的参数，使系统能够快速、稳定地响应设定值的变化。
4. 实验数据采集：通过实验平台上的数据采集器，记录系统的输入和输出数据，以便后续分析和评估。
实验结果：经过实验，我们得到了一组温度控制系统的数据。
通过对这些数据的分析，我们可以评估系统的控制性能和稳定性。
在实验中，我们使用PID控制算法，经过参数调试，得到了较好的控制效果。
系统能够在设定值附近稳定工作，并且对设定值的变化能够快速响应。
实验总结：通过这次实验，我们深入了解了控制工程的基本原理和方法。
实践中遇到的问题和挑战，锻炼了我们的动手能力和解决问题的能力。
实验结果表明，合适的控制算法和参数调试是实现良好控制效果的关键。
控制工程实验的重要性不言而喻，它不仅是理论学习的延伸，更是培养学生实践能力的重要途径。
结语：控制工程基础实验是掌握控制工程理论和方法的重要环节。
通过实践，学生能够更好地理解和应用所学知识，提高解决实际问题的能力。
燕山大学控制工程基础实验报告(带数据)
自动控制理论实验报告实验一典型环节的时域响应院系：班级：学号：姓名：实验一 典型环节的时域响应一、 实验目的1．掌握典型环节模拟电路的构成方法，传递函数及输出时域函数的表达式。
2．熟悉各种典型环节的阶跃响应曲线。
3．了解各项参数变化对典型环节动态特性的影响。
二、 实验设备PC 机一台，TD-ACC+教学实验系统一套。
三、 实验步骤1、按图1-2比例环节的模拟电路图将线接好。
检查无误后开启设备电源。
注：图中运算放大器的正相输入端已经对地接了100k 电阻。
不需再接。
2、将信号源单元的“ST ”端插针与“S ”端插针用“短路块”接好。
将信号形式开关设为“方波”档，分别调节调幅和调频电位器，使得“OUT ”端输出的方波幅值为1V ，周期为10s 左右。
3、将方波信号加至比例环节的输入端R(t)， 用示波器的“CH1”和“CH2”表笔分别监测模拟电路的输入R(t)端和输出C(t)端。
记录实验波形及结果。
4、用同样的方法分别得出积分环节、比例积分环节、惯性环节对阶跃信号的实际响应曲线。
5、再将各环节实验数据改为如下：比例环节：；，k R k R 20020010== 积分环节：；，u C k R 22000==比例环节：；，，u C k R k R 220010010=== 惯性环节：。
，u C k R R 220010=== 用同样的步骤方法重复一遍。
四、 实验原理、内容、记录曲线及分析下面列出了各典型环节的结构框图、传递函数、阶跃响应、模拟电路、记录曲线及理论分析。
1．比例环节 (1) 结构框图：图1－1 比例环节的结构框图(2) 传递函数：K S R S C =)()( KR(S)C(S)(3) 阶跃响应：C(t = K ( t ≥0 ) 其中K = R 1 / R 0 (4) 模拟电路：图1－2 比例环节的模拟电路图(5)记录曲线：(6)k R k R 20020010==，时的记录曲线：_R0=200kR1=100k_ 10K10KC(t)反相器 比例环节 R(t)(7)曲线分析：比例放大倍数K 与1R 的阻值成正比。
控制工程基础实验报告
控制工程基础实验报告实验一 典型环节及其阶跃响应实验目的1．学习构成典型环节的模拟电路。
2．熟悉各种典型环节的阶跃响应曲线，了解参数变化对典型环节动态特性的影响。
3．学会由阶跃响应曲线计算典型环节的传递函数。
4．熟悉仿真分析软件。
实验内容各典型环节的模拟电路如下：1. 比例环节 12)(R R s G -=2. 惯性环节 RC T Tss G =-=1)(3. 积分环节 1221)(R R K C R T Ts Ks G ==+-=4. 微分环节 RCs s G -=)(改进微分环节1)(12+-=Cs R Cs R s G 5. 比例微分环节)41()(212s C R R R s G +-=实验步骤1．用Workbench 连接好比例环节的电路图，将阶跃信号接入输入端，此时使用理想运放;2．用示波器观察输出端的阶跃响应曲线，测量有关参数;改变电路参数后，再重新测量,观察曲线的变化。
3． 将运放改为实际元件，如采用“LM741",重复步骤2。
5．仿真其它电路，重复步骤2，3，4。
实验总结通过这次实验，我对典型环节的模拟电路有了更加深刻的了解,也熟悉了各种典型环节的阶跃响应曲线，了解参数变化对典型环节动态特性的影响；熟悉仿真分析软件。
这对以后的控制的学习有很大的帮助。
实验二 二阶系统阶跃响应实验目的1． 研究二阶系统的两个重要参数阻尼比ξ和无阻尼自然频率ωn 对系统动态性能的影响。
2． 学会根据阶跃响应曲线确定传递函数，熟悉二阶系统的阶跃响应曲线。
实验内容二阶系统模拟电路如图： 1)/(1)(12222++-=RCs R R s C R s G 思考：如何用电路参数表示ξ和ωn实验步骤1． 在workbench 下连接电路图；将阶跃信号接入输入端，用示波器观测记录响应信号；2．取ωn=10rad/s,即令R=100K,C=1uf ：分别取ξ=0，0.25,0.5,0.7,1,2, 即取R1=100K,考虑R2应分别取何值，分别测量系统阶跃响应，并记录最大超调量δp%和调节时间ts 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机电控制工程基础》实验指导书适用专业：机械设计制造及其自动化机械电子工程太原工业学院机械工程系实验一系统时间响应分析实验课时数：2学时实验性质：设计性实验实验室名称：数字化实验室（机械工程系）一、实验项目设计内容及要求1. 实验目的本实验的内容牵涉到教材的第3、4、5章的内容。
本实验的主要目的是通过试验，能够使学生进一步理解和掌握系统时间响应分析的相关知识，同时也了解频率响应的特点及系统稳定性的充要条件。
2. 实验内容完成一阶、二阶和三阶系统在单位脉冲和单位阶跃输入信号以及正弦信号作用下的响应，求取二阶系统的性能指标，记录试验结果并对此进行分析。
3. 实验要求系统时间响应分析试验要求学生用MATLAB软件的相应功能，编程实现一阶、二阶和三阶系统在几种典型输入信号（包括单位脉冲信号、单位阶跃信号、单位斜坡信号和正弦信号）作用下的响应，记录结果并进行分析处理：对一阶和二阶系统，要求用试验结果来分析系统特征参数对系统时间响应的影响；对二阶系统和三阶系统的相同输入信号对应的响应进行比较，得出结论。
4. 实验条件利用数字化实验室的计算机，根据MATLAB软件的功能进行简单的编程来进行试验。
二、具体要求及实验过程1.系统的传递函数及其MATLAB表达(1)一阶系统 传递函数为：1)(+=Ts Ks G 传递函数的MATLAB 表达： num=[k]；den=[T,1]；G(s)=tf(num,den) (2)二阶系统传递函数为：2222)(nnnw s w s w s G++=ξ传递函数的MATLAB 表达： num=[2n w ]；den=[1，n w ξ2，2n w ]；G(s)=tf(num,den) （3）任意的高阶系统传递函数为：nn n n mm m m a s a s a s a b s b s b s b s G ++++++++=----11101110)( 传递函数的MATLAB 表达：num=[m m b b b b ,,,110- ]；den=[nn a a a a ,,,110- ]；G(s)=tf(num,den) 若传递函数表示为：)())(()())(()(1010nmp s p s p s z s z s z s K s G------=则传递函数的MATLAB 表达：z=[m z z z ,,,10 ]；p=[n p p p ,,,10 ]；K=[K]；G(s)=zpk(z,p,k) 2.各种时间输入信号响应的表达（1）单位脉冲信号响应：[y,x]=impulse[sys,t] （2）单位阶跃信号响应：[y,x]=step[sys,t] （3）任意输入信号响应：[y,x]=lsim[sys,u,t]其中，y 为输出响应，x 为状态响应（可选）；sys 为建立的模型；t 为仿真时间区段（可选）实验方案设计可参考教材相关内容，相应的M程序可参考教材（杨叔子主编的《机械工程控制基础》第五版）提供的程序，在试验指导教师的辅导下掌握M程序的内容和格式要求，并了解M程序在MATLAB软件中的加载和执行过程。
3.实验的具体内容（1）完成一阶（选用不同的时间常数T）、二阶系统（选择不同的阻尼比ξ和无阻尼固有频率w，而且阻尼比ξ要有欠阻、临界阻尼和n过阻尼三种情况）在典型输入信号（单位脉冲、单位阶跃、正弦信号）作用下所对应的时间响应实验；（2）完成二节系统性能指标的求取（设计的二阶系统必须是欠阻尼的二阶系统）。
（2）完成一稳定三阶系统的单位阶跃响应的实验；（3）完成一个稳定的三阶系统和一个不稳定的三阶系统的单位脉冲响应，比较两响应曲线的差别并说明原因。
4.实验分析内容（1）分析时间常数对一阶系统时间响应的影响；（2）分析参数对二阶系统的时间响应的性能指标的影响；（3）分析系统稳定性与系统特征值的关系；（4）了解系统频率响应的特点。
三、实验报告1、编写程序：3、结果分析科目：控制工程姓名：颜人帅班级学号:102012237一：一阶系统传递函数为：1)(+=Ts Ks G ；K=5 , T=5 , 10 , 15; 1-1：一阶系统单位阶跃响应 num=[5];den=[5 1]; step(num,den) hold on num=[5];den=[10 1]; step(num,den) num=[5];den=[15 1]; step(num,den) gtext('T1=5')gtext(['T2=10';'T3=15'])gtext('一阶系统单位阶跃响应') 运行结果：如图图像分析：时间常数越大，响应时间越大，系统反应越慢，抗干扰能力越不好。
1-2：一阶系统单位脉冲响应 num=[5];den=[5 1];impulse(num,den) hold on num=[5]; den=[10 1];impulse(num,den) num=[5];den=[15 1];impulse(num,den) gtext('T1=5')gtext(['T2=10';'T3=15']) gtext('一阶系统单位脉冲响应')运行结果：如图图像分析：时间常数越小，响应越快，系统性能越好。
1-3：一阶系统正弦信号响应num=[5];den=[5 1]; t=[0:0.1:10]; u=sin(t); lsim(num,den,u,t) hold on num=[5]; den=[10 1]; t=[0:0.1:10]; u=sin(t); lsim(num,den,u,t) num=[5]; den=[15 1]; t=[0:0.1:10]; u=sin(t); lsim(num,den,u,t)gtext('T1=5')gtext(['T2=10';'T3=15'])gtext('一阶系统正弦信号响应')二：二阶系统传递函数为：2222)(nn nw s w s w s G ++=ξ；2-1：二阶系统单位阶跃响应（Wn=10；ξ=0.5 ，1 ，2） num=[10*10];den=[1 2*0.5*10 10*10];step(num,den)hold onnum=[10*10];den=[1 2*1*10 10*10];step(num,den) num=[10*10];den=[1 2*2*10 10*10];step(num,den)gtext('二阶系统单位阶跃响应')2-2：二阶系统单位脉冲响应（Wn=10；ξ=0.5 ，1 ，2））num=[10*10];den=[1 2*0.5*10 10*10];impulse(num,den)hold onnum=[10*10];den=[1 2*1*10 10*10];impulse(num,den)num=[10*10];den=[1 2*2*10 10*10];impulse(num,den)gtext('二阶系统单位脉冲响应')运行结果：如图2-3：二阶系统正弦信号响应（Wn=10；ξ=0.5 ，1 ，2））num=[10*10];den=[1 2*0.5*10 10*10];t=[0:0.1:10];u=sin(t); lsim(num,den,u,t) hold onnum=[10*10];den=[1 2*1*10 10*10];t=[0:0.1:10];u=sin(t); lsim(num,den,u,t) num=[10*10];den=[1 2*2*10 10*10];t=[0:0.1:10];u=sin(t); lsim(num,den,u,t) gtext('二阶系统正弦信号响应')运行结果：三：完成二节系统性能指标的求取(欠阻尼状态的参数分析) 3-1：二阶系统欠阻尼状态下不同频率的单位阶跃响应（ =0.7，Wn1=100 Wn2=150 Wn3=200）num=[100*100];den=[1 2*0.7*100 100*100];step(num,den)hold onnum=[150*150];den=[1 2*0.7*150 150*150];step(num,den)num=[200*200];den=[1 2*0.7*200 200*200];step(num,den)gtext('二阶系统在欠阻尼状态下不同频率的单位阶跃响应')运行结果：图像分析：由图可知下列参数值（点击图像可获得相应结果）上升时间:Tr1=0.0333 Tr2=0.0217 Tr13=0.0165峰值时间:Tp1=0.0424 Tp2=0.0286 Tp3=0.0218最大超调量：Mp1=0.05 Mp2=0.05 Mp3=0.05调整时间：Ts1=0.0728 Ts2=0.0487 Ts3=0.0368结论：由上面参数可知：当阻尼比ξ一定时，随着Wn增大；上升时间Tr减小，峰值时间Tp。
调整时间Ts增大，最大超调量不变。
