UEA补偿收缩砼防水施工

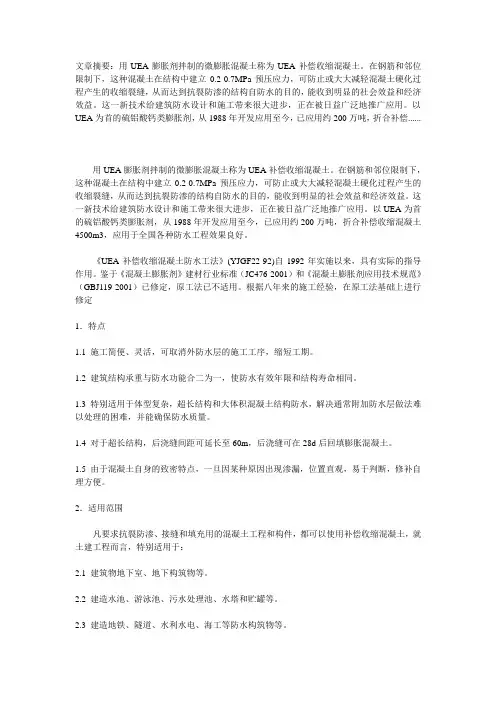

UEA补偿收缩混凝土
文章摘要：用UEA膨胀剂拌制的微膨胀混凝土称为UEA补偿收缩混凝土。
在钢筋和邻位限制下，这种混凝土在结构中建立0.2-0.7MPa预压应力，可防止或大大减轻混凝土硬化过程产生的收缩裂缝，从而达到抗裂防渗的结构自防水的目的，能收到明显的社会效益和经济效益。
这一新技术给建筑防水设计和施工带来很大进步，正在被日益广泛地推广应用。
以UEA为首的硫铝酸钙类膨胀剂，从1988年开发应用至今，已应用约200万吨，折合补偿......用UEA膨胀剂拌制的微膨胀混凝土称为UEA补偿收缩混凝土。
在钢筋和邻位限制下，这种混凝土在结构中建立0.2-0.7MPa预压应力，可防止或大大减轻混凝土硬化过程产生的收缩裂缝，从而达到抗裂防渗的结构自防水的目的，能收到明显的社会效益和经济效益。
这一新技术给建筑防水设计和施工带来很大进步，正在被日益广泛地推广应用。
以UEA为首的硫铝酸钙类膨胀剂，从1988年开发应用至今，已应用约200万吨，折合补偿收缩混凝土4500m3，应用于全国各种防水工程效果良好。
《UEA补偿收缩混凝土防水工法》(YJGF22-92)自1992年实施以来，具有实际的指导作用。
鉴于《混凝土膨胀剂》建材行业标准（JC476-2001）和《混凝土膨胀剂应用技术规范》（GBJ119-2001）已修定，原工法已不适用。
根据八年来的施工经验，在原工法基础上进行修定1．特点1.1 施工简便、灵活，可取消外防水层的施工工序，缩短工期。
1.2 建筑结构承重与防水功能合二为一，使防水有效年限和结构寿命相同。
1.3 特别适用于体型复杂，超长结构和大体积混凝土结构防水，解决通常附加防水层做法难以处理的困难，并能确保防水质量。
1.4 对于超长结构，后浇缝间距可延长至60m，后浇缝可在28d后回填膨胀混凝土。
1.5 由于混凝土自身的致密特点，一旦因某种原因出现渗漏，位置直观，易于判断，修补自理方便。
2．适用范围凡要求抗裂防渗、接缝和填充用的混凝土工程和构件，都可以使用补偿收缩混凝土，就土建工程而言，特别适用于：2.1 建筑物地下室、地下构筑物等。

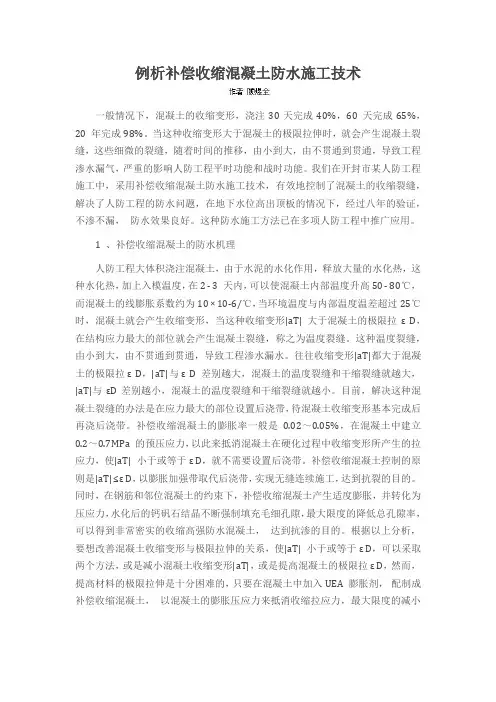

例析补偿收缩混凝土防水施工技术
例析补偿收缩混凝土防水施工技术一般情况下，混凝土的收缩变形，浇注30天完成40%，60 天完成65%，20 年完成98%。
当这种收缩变形大于混凝土的极限拉伸时，就会产生混凝土裂缝，这些细微的裂缝，随着时间的推移，由小到大，由不贯通到贯通，导致工程渗水漏气，严重的影响人防工程平时功能和战时功能。
我们在开封市某人防工程施工中，采用补偿收缩混凝土防水施工技术，有效地控制了混凝土的收缩裂缝，解决了人防工程的防水问题，在地下水位高出顶板的情况下，经过八年的验证，不渗不漏，防水效果良好。
这种防水施工方法已在多项人防工程中推广应用。
1 、补偿收缩混凝土的防水机理人防工程大体积浇注混凝土，由于水泥的水化作用，释放大量的水化热，这种水化热，加上入模温度，在2 - 3 天内，可以使混凝土内部温度升高50 - 80℃，而混凝土的线膨胀系数约为10 × 10-6/℃，当环境温度与内部温度温差超过25℃时，混凝土就会产生收缩变形，当这种收缩变形|aT| 大于混凝土的极限拉ε D，在结构应力最大的部位就会产生混凝土裂缝，称之为温度裂缝。
这种温度裂缝，由小到大，由不贯通到贯通，导致工程渗水漏水。
往往收缩变形|aT|都大于混凝土的极限拉ε D，|aT|与ε D 差别越大，混凝土的温度裂缝和干缩裂缝就越大，|aT|与εD差别越小，混凝土的温度裂缝和干缩裂缝就越小。
目前，解决这种混凝土裂缝的办法是在应力最大的部位设置后浇带，待混凝土收缩变形基本完成后再浇后浇带。
补偿收缩混凝土的膨胀率一般是0.02～0.05%，在混凝土中建立0.2～0.7MPa 的预压应力，以此来抵消混凝土在硬化过程中收缩变形所产生的拉应力，使|aT| 小于或等于ε D，就不需要设置后浇带。
补偿收缩混凝土控制的原则是|aT| ≤ε D，以膨胀加强带取代后浇带，实现无缝连续施工，达到抗裂的目的。
同时，在钢筋和邻位混凝土的约束下，补偿收缩混凝土产生适度膨胀，并转化为压应力，水化后的钙矾石结晶不断强制填充毛细孔隙，最大限度的降低总孔隙率，可以得到非常密实的收缩高强防水混凝土，达到抗渗的目的。
034UEA补偿收缩砼防水施工
UEA弥补收缩砼防水施工：(1)工艺办法跟施工考前须知①原资料U型收缩剂品质应契合GB/1300Q121-88规范。
水泥选用及格未过时的一般425号或525号水泥。
粗骨料粒径不年夜于3.2cm且含泥量小于1%。
细骨料宜用含泥量小于3%的中粗砂。
水为自来水或洁净的河水。
UEA掺量为水泥用量的10%～14%。
②搅拌运输搅拌时投料次序：开机运行→石子→砂子→水泥→UEA→干拌30s以上→水。
加水后的搅拌时间要比一般砼延伸半分钟以上。
砼的运输要实时并坚持延续性，时间距离不宜超越1.5小时，运距较远或酷热气象施工，可掺入缓凝剂，以增加坍落度丧掉。
③浇筑振捣浇筑时砼的自在落距应操纵在2m以内。
振捣时要平均、密实，不漏振、不欠振、只是振。
④养护U型收缩砼浇筑后养护特别主要，应依照气温状况，实时浇水养护，使砼外露外表一直坚持潮湿形态，养护时间为10～14天。
负温施工要保障入模温度年夜于5度，浇筑后破刻进展保温养护。
⑤施工缝的处置接槎外表要凿毛，剔除浮石，清算洁净，用水冲洗后，铺上一层2cm厚掺UEA的1:2水泥砂浆(砂浆中UEA的掺量为水泥分量的8%～12%)，而后再浇筑砼。
⑥施工考前须知水灰比至关主要，依照施工经历，以0.5阁下为宜。
水泥用量以350kg/m3阁下适宜，起码不得低于300kg/m3。
严禁随便加水，为了不添加用水量，砼可掺入减水剂。
振捣是要害之一，每一振点的振捣时间是非，应使砼外表出现浮浆，不再下沉为止，别的，还必需保障振捣棒挪动间距跟拔出深度契合施工规范的请求。
计量装置必需精确无效，收盘前要测验校订，两头要进展校核。
(2)机具装备跟一般砼所需机具装备一样，要紧有搅拌机(车)、垂直水平运输机具(吊车、翻斗车等)、振捣棒或平板振捣器、计量用具等。
(3)休息构造与一般砼施工时职员布置一样，操纵工人几多，取决于浇筑数目、浇筑部位的难易水平等要素。
然而，必定要增强后盾或搅拌站跟浇筑所在的技巧监视与指点。

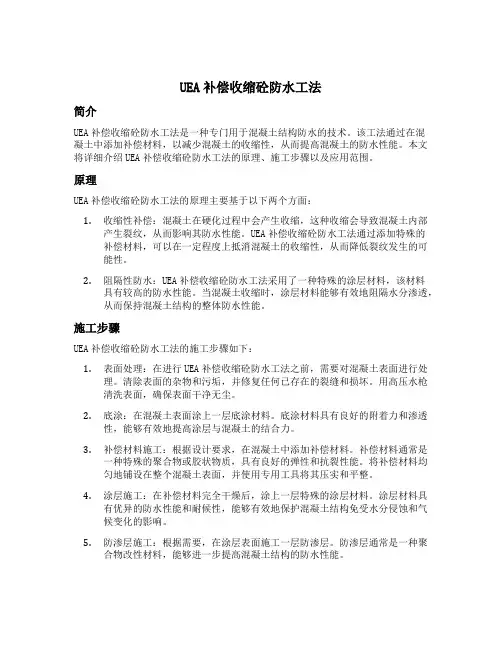

uea补偿收缩砼防水工法
UEA补偿收缩砼防水工法简介UEA补偿收缩砼防水工法是一种专门用于混凝土结构防水的技术。
该工法通过在混凝土中添加补偿材料，以减少混凝土的收缩性，从而提高混凝土的防水性能。
本文将详细介绍UEA补偿收缩砼防水工法的原理、施工步骤以及应用范围。
原理UEA补偿收缩砼防水工法的原理主要基于以下两个方面：1.收缩性补偿：混凝土在硬化过程中会产生收缩，这种收缩会导致混凝土内部产生裂纹，从而影响其防水性能。
UEA补偿收缩砼防水工法通过添加特殊的补偿材料，可以在一定程度上抵消混凝土的收缩性，从而降低裂纹发生的可能性。
2.阻隔性防水：UEA补偿收缩砼防水工法采用了一种特殊的涂层材料，该材料具有较高的防水性能。
当混凝土收缩时，涂层材料能够有效地阻隔水分渗透，从而保持混凝土结构的整体防水性能。
施工步骤UEA补偿收缩砼防水工法的施工步骤如下：1.表面处理：在进行UEA补偿收缩砼防水工法之前，需要对混凝土表面进行处理。
清除表面的杂物和污垢，并修复任何已存在的裂缝和损坏。
用高压水枪清洗表面，确保表面干净无尘。
2.底涂：在混凝土表面涂上一层底涂材料。
底涂材料具有良好的附着力和渗透性，能够有效地提高涂层与混凝土的结合力。
3.补偿材料施工：根据设计要求，在混凝土中添加补偿材料。
补偿材料通常是一种特殊的聚合物或胶状物质，具有良好的弹性和抗裂性能。
将补偿材料均匀地铺设在整个混凝土表面，并使用专用工具将其压实和平整。
4.涂层施工：在补偿材料完全干燥后，涂上一层特殊的涂层材料。
涂层材料具有优异的防水性能和耐候性，能够有效地保护混凝土结构免受水分侵蚀和气候变化的影响。
5.防渗层施工：根据需要，在涂层表面施工一层防渗层。
防渗层通常是一种聚合物改性材料，能够进一步提高混凝土结构的防水性能。
应用范围UEA补偿收缩砼防水工法适用于各种混凝土结构的防水，包括但不限于：•地下室、地下停车场等地下结构的防水；•桥梁、隧道等交通设施的防水；•水池、储罐等贮存设施的防水；•建筑物外墙、屋顶等建筑结构的防水。
UEA补偿收缩砼加强带施工工法
UEA补偿收缩砼加强带施工工法(ZJ IGF—039—95)前言在现浇整体式钢筋砼结构中,为防止破干缩和温差裂缝而设置后浇带。
后浇带是一种扩大伸缩缝间距和取消伸缩缝的有效措施,但后浇带给施工带来诸多不便:后浇带处模板和支撑不能及时拆除,使工期延长,缝清理麻烦,缝处理不好会留下渗漏隐患等。
中国建筑材料科学研究院1993年研究过“超长钢筋砼结构无缝设计和施工方法,”提出用UEA膨胀加强带取代后浇缝,以实现任意长度的结构连续浇筑,并进行了多项工程的施工实践。
近年来,中建一局六公司采取此项技术,取得了明显成效,根据施工实践总结出下述工法。
1.工法特点1.1IUEA补偿收缩砼加强带是UEA掺量较大的高膨胀殁带,设置在现浇钢筋扭结构收缩应力最大的地方,与结构砼同时浇筑。
取消后浇带,使施工更加简便。
1.2在现浇钢筋砼结构的施工中,用UEA补偿收缩加强带将结构才分割划块,用以补偿加强带邻位结构的收缩,以控制硷的收缩开裂。
1.3在地下防水结构的底板、墙板或构筑物结构、楼面结构防水施工、屋面结构的防水施工中,为提高结构自防水能力,可以采用UEA补偿收缩政,施工中要求砼连续浇筑,不留施工缝。
采用设置UEA补偿收缩进加强带的方法,就可以实现连续浇筑进。
2.适用范围本工法适用于一般工业与民用建筑地下结构、浅基础结构、水池等结构的破后浇带处理。
适用于单层面积较大和超长距离的框架结构、剪力墙结构的后浇带处理以及对结构征收缩应力的控制。
用UEA补偿收缩砼加强带取代结构进后浇带仅限于取代为防止进收缩和温差裂缝而设置的后浇带。
3.工艺原理及设计原则3.1在普通砼中掺入适量UEA &膨胀剂制备的UEA补偿收缩投,在限制条件下会产生膨胀,能转变为0.2—0.7MPa的预应力储存在结构中。
这一预应力可抵消结构中产生的拉应力,从而防止和减少了钢筋砼结构收缩开裂,极大地提高了建筑物防渗和抗裂能力,实现了结构自防水和胜收缩及开裂的控制。

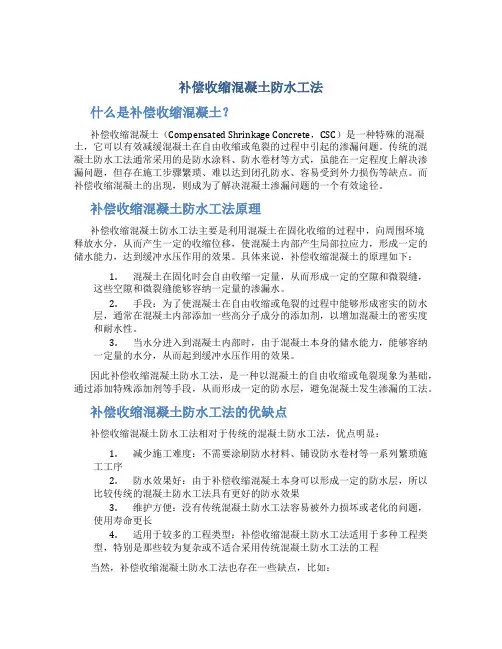

补偿收缩混凝土防水工法
补偿收缩混凝土防水工法什么是补偿收缩混凝土？补偿收缩混凝土（Compensated Shrinkage Concrete，CSC）是一种特殊的混凝土，它可以有效减缓混凝土在自由收缩或龟裂的过程中引起的渗漏问题。
传统的混凝土防水工法通常采用的是防水涂料、防水卷材等方式，虽能在一定程度上解决渗漏问题，但存在施工步骤繁琐、难以达到闭孔防水、容易受到外力损伤等缺点。
而补偿收缩混凝土的出现，则成为了解决混凝土渗漏问题的一个有效途径。
补偿收缩混凝土防水工法原理补偿收缩混凝土防水工法主要是利用混凝土在固化收缩的过程中，向周围环境释放水分，从而产生一定的收缩位移，使混凝土内部产生局部拉应力，形成一定的储水能力，达到缓冲水压作用的效果。
具体来说，补偿收缩混凝土的原理如下：1.混凝土在固化时会自由收缩一定量，从而形成一定的空隙和微裂缝，这些空隙和微裂缝能够容纳一定量的渗漏水。
2.手段：为了使混凝土在自由收缩或龟裂的过程中能够形成密实的防水层，通常在混凝土内部添加一些高分子成分的添加剂，以增加混凝土的密实度和耐水性。
3.当水分进入到混凝土内部时，由于混凝土本身的储水能力，能够容纳一定量的水分，从而起到缓冲水压作用的效果。
因此补偿收缩混凝土防水工法，是一种以混凝土的自由收缩或龟裂现象为基础，通过添加特殊添加剂等手段，从而形成一定的防水层，避免混凝土发生渗漏的工法。
补偿收缩混凝土防水工法的优缺点补偿收缩混凝土防水工法相对于传统的混凝土防水工法，优点明显：1.减少施工难度：不需要涂刷防水材料、铺设防水卷材等一系列繁琐施工工序2.防水效果好：由于补偿收缩混凝土本身可以形成一定的防水层，所以比较传统的混凝土防水工法具有更好的防水效果3.维护方便：没有传统混凝土防水工法容易被外力损坏或老化的问题，使用寿命更长4.适用于较多的工程类型：补偿收缩混凝土防水工法适用于多种工程类型，特别是那些较为复杂或不适合采用传统混凝土防水工法的工程当然，补偿收缩混凝土防水工法也存在一些缺点，比如：1.添加剂成分难掌握：目前这种防水工法使用的高分子添加剂种类繁多，如何根据不同的施工条件选择合适的添加剂成分，成为了施工人员的难点。
UEA-W补偿收缩砼技术
UEA-W补偿收缩砼技术用掺入微型膨胀剂（简称UEA）制作的混凝土，称为UEA补偿收缩混凝土。
U型膨胀剂是用硫酸铝、氧化铝、硫铝酸钾和硫酸钙等无机化合物特制而成，不含有害物质，产品为灰白色粉末，比重2.889,比表面积3500Cm/m，细度5%~10%。
将UEA加入到水泥混凝土中，能产生化学预应力或压力，有效的防止混凝土龟裂，提高防水性能。
1、工作原理UEA补偿收缩混凝土是一种适度膨胀的混凝土，钙矾石是它的膨胀源，是当U型膨胀剂加入普通水泥和水拌合后，与硅酸钙析出的氢氧化钙作用形成的水化硫铝酸钙。
当混凝土膨胀时，混凝土中的钢筋对其膨胀产生限制作用，钢筋本身也因与砼一起膨胀而产生拉应力，同时也就在砼中产生了相应的压应力。
一般来说，在限制条件下，导入的预压应力值为0.20~0.70MPa，这就等于提高了混凝土早期抗拉强度，推迟了混凝土收缩的产生过程，抗拉强度在此期间，经浇水养护获得了较大幅度的增长，当混凝土开始收缩时，其抗拉强度已增长到足以抵抗收缩产生的应力，从而防止和大大减少收缩裂缝的出现，达到抗裂防渗的目的。
2、工艺方法和施工注意事项UEA补偿收缩砼对原材料、钢筋和模板的要求，与普通砼相同。
(1) 原材料U型膨胀剂质量应符合DB/1300QIZI-88标准。
水泥选用合格未过期的普硅42.5水泥。
粗骨料料径不大于3.2cm且含泥量小于1%。
细骨料宜用含泥量小于3%的中粗砂。
水为自来水。
UEA掺量为水泥重量的10%~14%。
(2) 搅拌运输搅拌时投料顺序：开机运转→石子→砂子→水泥→UEA→干拌30s以上→加水。
加水后的搅拌时间要比普通砼延长半分钟以上。
砼的运输要及时并保持连续性，时间间隔不宜超过 1.0h，运距较远或炎热天气施工，可掺入缓凝剂，以减少坍落度损失。
(3) 浇筑振捣浇筑时砼的自由落距应控制在2m以内。
振捣时要均匀、密实，不漏振、不欠振、不过振。
(4) 养护U型膨胀砼浇筑后养护非常重要，应根据气温情况，及时浇水养护，使砼外露表面始终保持湿润状态，养护时间为14天。
地下室UEA补偿收缩混凝土刚性防水施工工艺
地下室UEA补偿收缩混凝土刚性防水施工工艺地下室UEA补偿收缩混凝土刚性防水施工工艺一、适用范围用于一般工业与民用建筑地下室防水结构〔自防水结构工程〕，包括防水层做完之后的混凝土或钢筋混凝土底板与立墙自防水结构，均可选用UEA补偿收缩混凝土处理。
二、材料与机具要求1、UEA混凝土膨胀剂UEA混凝土膨胀剂的性能应符合?国家建材行业标准? 〔JC476-92混凝土膨胀剂〕要求主要工程规定。
UEA混凝土膨胀剂与其它外加剂混合使用时，要经过试验室试配后准确使用。
2、水泥采用425号以上的硅酸盐水泥或普通硅酸盐水泥，矿渣硅酸盐水泥亦可使用。
过期、受潮、变质水泥严禁使用。
3、集料集料的种类和品质应符合?普通混凝土用砂质量及检验方法? 〔JGJ52-92〕，和?普通混凝土用碎石或卵石质量标准及检验方法?〔JGJ53-92〕雨季用砂石应及时测定含水率，供调正配合比使用。
4、水饮用水或洁净的天然水。
5、机具混凝土搅拌机、插入式振捣器、平板振捣器、手推车、混凝土吊斗、铁板、铁揪、溜槽等。
三、UNA补偿收缩混凝土配合比设计1、根据设计要求的强度Rh，按下式计算所要求的水灰比值：采用碎石时：Rh=0.46Rc(c/w-0.25)(4.1)采用卵石时：Rh=0.48Rc(c/w-0.61)(4.2)式中--c/w 混凝土所要求的水灰比值Rh----- 混凝土试配强度〔MPa〕Rc----- 水泥的实际强度〔MPa〕在无法取得水泥实际强度时，可用〔〕式代入Rc=KcRb/c(4.3)式中Rb/c---- 水泥标号Kc----水泥的标号充裕系数。
Kc值可按实际统计资料定出，在无统计资料时，取计算。
2、根据集料品种、规格，外加剂的类型、掺量和施工要求的塌落度，选择每立方米混凝土的用水量。
用水量一般根据本单位所用材料按经验选用。
如无使用经验可参照附件表2。
对有抗渗和抗冻要求的UEA补偿收缩混凝土，水灰比可参照附件表3和附表4。
3、计算水泥用量 Co：Co=c/wWo混凝土的最大水灰比和最小水泥用量，应符合表4规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UEA 补偿收缩砼防水施工：
(1) 工艺方法和施工注意事项
① 原材料
搅拌时间要比普通砼延长半分钟以上。
版权文档，请勿用做商业用途
时间间隔不宜超过 1.5 小时，运距较远或炎热天气施工， 版权文档，请勿用做商业用途 2m 以内。
振捣时要均匀、密实，不漏振、不欠振、不
④ 养护
U 型膨胀砼浇筑后养护非常重要， 应根据气温情况， 及时浇水养护， 使砼外露表面始终 保持湿润状态，养护时间为 10〜 14 天。
版权文档，请勿用做商业用途
负温施工要保证入模温度大于 5 度，浇筑后立即进行保温养护。
⑤ 施工缝的处理 接槎表面要凿毛，剔除浮石， 清理干净，用水冲刷后，铺上一层 2cm 厚掺 UEA 的 1:2 水泥砂浆 (砂浆中 UEA 的掺量为水泥重量的 8%〜12%)，然后再浇筑砼。
版权文档，请勿用做商 业用途
⑥ 施工注意事项 水灰比至关重要，根据施工经验，以 0.5 左右为宜。
水泥用量以 350kg/m 3左右合适，最少不得低于 300kg/m 3。
严禁随意加水，为了不增加用水量，砼可掺入减水剂。
振捣是关键之一，每一振点的振捣时间长短， 应使砼表面呈现浮浆，不再下沉为止，此 外，还必须保证振捣棒移动间距和插入深度符合施工规范的要求。
版权文档，请勿用做商业用途
计量装置必须准确有效，开盘前要检验校正，中间要进行校核。
(2) 机具设备
和普通砼所需机具设备一样，主要有搅拌机 (车 )、垂直水平运输机具 (吊车、翻斗车等 )、 振捣棒或平板振捣器、计量器具等。
版权文档，请勿用做商业用途
(3) 劳动组织
与普通砼施工时人员安排相同， 操作工人多少， 取决于浇筑数量、 浇筑部位的难易程度 等因素。
但是，一定要加强后台或搅拌站和浇筑地点的技术监督与指导。
版权文档，请勿用做商
业用途 (4) 质量控制
① 应符合国家标准《钢筋砼施工及验收规范》 、《地下防水工程施工及验收规范》 、《屋 面工程施工及验收规范》和《建筑安装工程质量检验评定标准》中的有关条文规定。
为此， 工程技术人员根据工程具体情况， 必须编制分项施工工艺， 向工人进行详细书面交底， 贯彻 执行上述规范中的条文；施工员需要亲自跟班，检查指导，认真组织实施，做到精心操作， 确保砼质量。
版权文档，请勿用做商业用途
② 补偿收缩砼按规范要求制作的试块，经试验必须达到或超过设计的抗压强度和抗渗
标号。
主要措施为事前认真进行试配，留有适当的余地。
版权文档，请勿用做商业用途
U 型膨胀剂质量应符合
GB/1300Q121-88 标准。
水泥选用合格未过期的普通 425 号或 525 号水泥。
粗骨料粒径不大于
3.2cm 且含泥量小于 1%。
细骨料宜用含泥量小于 3% 的中粗砂。
水为自来水或洁净的河水。
UEA 掺量为水泥用量的 10%〜14%。
版权文档，请勿用做商业用途
② 搅拌运输 搅拌时投料顺序：开机运转T 石了〉砂了〉水泥T
UEA T 干拌30s 以上T 水。
加水后的 砼的运输要及时并保持连续性，
可掺入缓凝剂，以减少坍落度损失。
③ 浇筑振捣 浇筑时砼的自由落距
应控制在 过振。
③ 防水工程经雨季或试水观察，任何部位不允许发生渗漏现象。
若局部出现渗漏，可
将渗漏处有缺的砼彻底清除，将其表面凿毛冲刷干净后，抹UEA 水泥砂浆；如渗漏较严重，可采用UEA 高强豆石砼灌筑，并加强渗漏处的浇水养护。
版权文档，请勿用做商业用途
(5) 安全措施
必须遵守国家颁发的《建筑安装工程安全技术规程》和施工企业主管机关发布的有关文
件和规定，结合工程实际，逐项进行落实。
版权文档，请勿用做商业用途。
