铸件的焊接工艺
(完整版)铸造焊补工艺规程
(完整版)铸造焊补工艺规程1. 引言铸造焊补工艺是一种常用的修复铸造缺陷的方法。
为了提高铸件的质量和使用寿命，本工艺规程旨在规范铸造焊补工艺的操作步骤和要求。
2. 适用范围本工艺规程适用于常见的铸造焊补工艺，包括铸造缺陷的修复、缺口修补等工艺。
3. 工艺流程3.1 检查与准备- 检查焊补区域是否清洁，并清除表面的杂质和油脂；- 检查焊材的分类、牌号和规格是否符合要求；- 准备焊接设备，包括焊机、焊条和焊接工具；- 确定焊补方法和焊接参数。
3.2 加热预热- 铸件进行加热预热至指定温度，控制在恰当的预热温度范围内，以减少焊接应力和热裂敏感性。
3.3 焊接- 按照焊接方法和参数进行焊接；- 采用适当的焊接技术，保证焊接缺陷的修复效果和焊缝质量。
3.4 焊后处理- 焊补完成后，进行修整和清理焊缝；- 进行焊缝的超声波检测、尺寸检查和外观检验；- 及时处理焊缝上的缺陷和不合格部分。
4. 质量控制- 严格按照规程执行焊补工艺；- 注重焊材的质量和焊接参数的控制；- 焊补后进行质量评定，确保焊接质量符合要求。
5. 安全注意事项- 操作人员应戴好防护设备，确保人身安全；- 操作过程中应注意防止火花飞溅和烟尘产生，避免火灾和中毒事故的发生；- 确保焊接设备的正常运行，定期检查和维护设备。
6. 异常情况处理- 遇到焊接工艺和设备异常时，应及时停机检查，排除故障；- 处理焊接缺陷和不合格品的方法和要求。
7. 工艺记录和评估- 对每次焊补工艺进行记录，包括焊接参数、焊接设备、焊工、焊接时间等；- 对焊补工艺的有效性和质量进行评估，及时调整工艺参数和方法。
8. 文档变更与发布本文档由焊补工艺负责人负责定期检查和修改，并在需要时进行变更与发布。
不锈钢铸件焊接工艺
不锈钢铸件焊接工艺一、焊前准备1.清理：在焊接前，应彻底清理不锈钢铸件表面的氧化皮、油污、灰尘等杂质，以确保焊接质量。
2.预热：根据不锈钢铸件的材质和厚度，进行适当的预热处理，以降低焊接过程中的应力，防止裂纹的产生。
3.装配：确认铸件的位置和装配间隙，确保符合焊接要求。
二、焊接工艺参数选择1.焊接方法：根据具体的不锈钢铸件结构和材质，选择合适的焊接方法，如熔化极氩弧焊、激光焊等。
2.焊接电流和电压：根据所选的焊接方法和焊材，调整合适的焊接电流和电压，以确保焊接质量和效率。
3.焊接速度：适当地控制焊接速度，使焊接熔池保持稳定，防止气孔、夹渣等缺陷的产生。
三、焊接操作要点1.引弧：采用合适的引弧方式，如接触引弧或高频引弧，以避免引弧处出现裂纹或气孔。
2.焊接顺序：按照合理的焊接顺序进行焊接，避免铸件产生变形或裂纹。
3.填丝：选用合适的不锈钢焊丝，并进行适当的填丝操作，以保证焊缝的饱满和均匀。
4.收弧：收弧时应将弧坑填满，以避免弧坑处出现裂纹或气孔。
四、焊后处理1.冷却：焊接完成后，应进行适当的冷却处理，以降低铸件的应力。
2.打磨：对焊缝进行打磨，去除焊缝表面的氧化皮和杂质，使焊缝表面光滑整洁。
3.酸洗：根据需要，对不锈钢铸件进行酸洗处理，以去除表面污渍和氧化层。
4.检验：对焊接完成的铸件进行质量检验，检查是否存在裂纹、气孔等缺陷。
五、质量控制1.人员培训：对焊接操作人员进行定期的技术培训和考核，提高操作人员的技能水平。
2.材料控制：对不锈钢铸件所使用的材料进行严格的质量控制，确保材料的性能和质量符合要求。
3.工艺流程控制：制定严格的焊接工艺流程，并对每个环节进行监控和管理，确保工艺流程的执行质量。

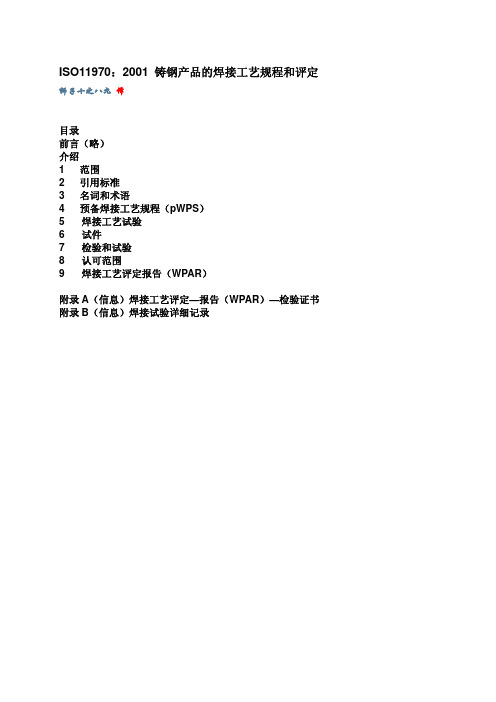

ISO 11970 2001 铸钢产品的焊接工艺规程和评定(中文版)
2 引用标准 下列引用标准对于本文的使用是必不可少的。对于注明日期的引用，只使用该版本标准。对于不注 明日期的引用，应参照使用其最新版本的标准（包括修正版）。
3 名词和术语 针对本标准，定义和术语见 ISO857-1 和 ISO9956-1。
3.1 production welding 产品焊接 制造商在最终供货之前的所有焊接活动，包括铸钢的连接焊接和补焊。
3.1.1 joint welding 接头焊接 为了获得完整的部件，铸件之间或铸件与锻件之间焊接。
1 适用范围 本国际标准规定了一个铸钢焊接工艺规程（WPS）是如何被批准的。
本国际标准定义了批准焊接工艺所需要完成的试验和经批准的焊接工艺规程中的变量在实际生产中 的限制。。
试验应根据本国际标准（ISO）进行，除非附加试验是按用户提出的或由合同各方达成一致的要求 进行。
本国际标准适用于铸钢的电弧焊。如果合同各方同意，本国际标准也适用于其它熔化焊方法。
ISO 148:1983, Steel — Charpy impact test (V-notch) 钢—夏比冲击试验（V型缺口） ISO 857-1:1998, Welding and allied processes — Vocabulary — Part 1: Metal welding processes 焊接及相关工艺—词汇—第1部分：金属焊接工艺 ISO 4969:1980, Steel — Macroscopic examination by etching with strong mineral acids 钢—使用强酸腐蚀的宏观金相检验 ISO 4986:1992, Steel castings — Magnetic particle inspection 铸钢—磁粉检验 ISO 4987:1992, Steel castings — Penetrant inspection 铸钢—渗透检验 ISO 4992:—1), Steel castings — Ultrasonic inspection 铸钢—超声波检验 ISO 4993:1987, Steel castings — Radiographic inspection 铸钢—射线检验 ISO 5817:2003, Welding — Fusion welded joints in steel, nickel, titanium and their alloys (beam welding excluded) — Quality levels for imperfections 焊接—钢、镍、钛和其合金的熔化焊接头（能量束焊除外）—缺欠质量等级 ISO 6507-1:1997, Metallic materials — Vickers hardness test — Part 1: Test method 金属材料— 维氏硬度试验—第1部分：试验方法 ISO 6892:1998, Metallic Materials — Tensile testing at ambient temperature 金属材料—室温拉伸试验 ISO 6947:1990, Welds — Working positions — Definition of angles of slope and rotation 焊缝—焊接位置—倾斜角和旋转角的定义
不锈钢铸件低温焊接工艺
钢铸件本身含碳量比较高塑 ， 性韧性较差 ， 伸长率不 够－， ４ 这样就 会 导致 焊缝 的金 属 会 被 两侧 的母 材 向 ］
相 反 的方 向拉 伸产 生 裂 纹 ， 也 就是 为什 么 大 多 数 这
表 １ 同材质 的板 材相 近但 铸
件本身存在特 殊性——铸 造应力 、 局部 缺陷［ ， ３ 所 】
以不锈 钢铸件 焊 接 应进 行 消 除 应 力 处理 ， 且 应 该 而
严格检查 ， 保证铸 钢件本身没有缺陷。否则这些都 会 引起 焊接裂 纹 的产生 。
１ ３ 在低 温环 境 下产 生裂 纹的分 析 ．
在野 外低 温 的工作 环 境下 （ 作 温度 在 一２ 一 工 Ｏ一
一
综 合 比较 各 种 焊 条 的参 数 ， 于 Ａ ０ 由 ０２可 以交 直 流两 用 ， 流 稳 弧性 极 佳 。 电弧 柔 和 、 溅很 小 ， 交 飞
１￣ ， ０Ｃ） 焊缝 于母 材 冷 却 的 过 程 都 会 加 快 。 由 于
并确定 了焊接的工艺参数 。 关键词 ： 锈钢 铸件 ； 不 焊接 ； 纹 ； 温环境 ； ０ ２ 裂 低 Ａ０
中 图 分 类 号 ：Ｇ ４ ． Ｔ ４ １３
兰州石 化大 乙烯 工程某 压 缩机 机泵 运送 的物 料
却 速 度不 一样 导致 收缩率 也有 很 大不 同 。 由于不 锈
是 含有 硫化 物 的盐 。 由于 机泵 底座 与进 料 口的接 管 弯头 为一体 的铸 件 ， 经过 常年 的生 产运 转 ， 头 与基 弯
第 ２ 卷 第 ３期 ７ ２ １ 年 ２月 ０１
甘 肃科 技
铸铁焊接工艺
铸铁焊接工艺要点灰口铸铁的补焊工艺和操作技术（1）灰口铸铁的补焊工艺和操作技术（2）灰口铸铁的补焊工艺和操作技术（3）灰口铸铁的补焊工艺和操作技术（4）灰口铸铁的补焊工艺和操作技术（5）球墨铸铁的焊接工艺如下：⑴气焊焊丝采用型号为RZCQ型球墨铸铁焊丝（牌号HS402），熔剂采用C201。
火焰采用还原焰，结构复杂的铸件或大铸件须采用热焊，预热温度600～700℃，焊后缓冷。
焊后铸件可进行两种热处理：正火：随炉升至900～920℃保温1～2h，出炉空冷。
退火：随炉升至900～920℃保温1～2h，随炉冷至550℃，保温1h，出炉空冷。
⑵手弧焊采用同质焊缝时，焊条可选用型号为EZCQ铁基球墨铸铁焊条，目前有两种牌号，一是铸铁芯强石墨化型，焊条直径为4～10mm，牌号为Z258；二是低碳钢芯强石墨化焊条，牌号为Z238，焊前应将焊件预热至500℃左右，焊后保温缓冷，经退火焊补处有可能进行切削加工（硬度200HBS）。
焊接时采用大电流、连续焊工艺，焊接电流可按焊条直径的36～60倍选取。
采用异质焊缝时，焊条选用EZNiFe（Z408）和EZV（116、Z117）。
焊接时应遵守冷焊焊接工艺，焊后能进行切削加工，但焊缝有一定的热裂倾向。
可锻铸铁的焊接工艺由于可锻铸铁中的碳、硅含量比灰铸铁低，异质焊缝熔焊时焊缝及半熔化区形成白口倾向更为严重。
这是可锻铸铁焊接性突出的问题。
⑴xx钎焊焊丝为HS221，钎剂为100%的脱水硼砂，用氧乙炔焰加热焊补表面至900～930℃（亮红色），焊丝端头也加热至发红，然后xx少许硼砂开始焊补。
为防止锌的蒸发，采用弱氧化焰。
焊嘴与熔池表面距离控制在8～15mm。
焊后用火焰适当的加热焊缝周围。
对于焊补区刚性较大的部位，焊后轻轻锤击焊缝，可减小裂纹倾向。
xx钎焊可用于可锻铸铁加工面的焊补。
⑵电弧冷焊用4303、5016、EZV和不锈钢焊条。
施焊时采用小电流、多层焊，用于焊后不加工的场合。

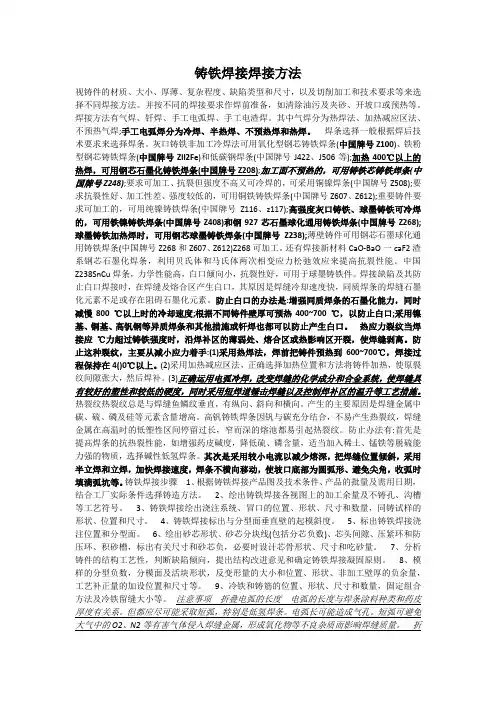

铸铁焊接焊接方法
铸铁焊接焊接方法视铸件的材质、大小、厚薄、复杂程度、缺陷类型和尺寸，以及切削加工和技术要求等来选择不同焊接方法。
并按不同的焊接要求作焊前准备，如清除油污及夹砂、开坡口或预热等。
焊接方法有气焊、钎焊、手工电弧焊、手工电渣焊。
其中气焊分为热焊法、加热减应区法、不预热气焊;手工电弧焊分为冷焊、半热焊、不预热焊和热焊。
焊条选择一般根据焊后技术要求来选择焊条。
灰口铸铁非加工冷焊法可用氧化型钢芯铸铁焊条(中国牌号Z100)、铁粉型钢芯铸铁焊条(中国牌号Zll2Fe)和低碳钢焊条(中国牌号J422、J506等);加热400℃以上的热焊，可用钢芯石墨化铸铁焊条(中国牌号Z208);加工面不预热的，可用铸铁芯铸铁焊条(中国牌号Z248);要求可加工、抗裂但强度不高又可冷焊的，可采用铜镍焊条(中国牌号Z508);要求抗裂性好、加工性差、强度较低的，可用铜铁铸铁焊条(中国牌号Z607、Z612);重要铸件要求可加工的，可用纯镍铸铁焊条(中国牌号Z116、z117);高强度灰口铸铁、球墨铸铁可冷焊的，可用铁镍铸铁焊条(中国牌号Z408)和钢927芯石墨球化通用铸铁焊条(中国牌号Z268);球墨铸铁加热焊时，可用钢芯球墨铸铁焊条(中国牌号Z238);薄壁铸件可用钢芯石墨球化通用铸铁焊条(中国牌号Z268和Z607、Z612)Z268可加工。
还有焊接新材料CaO-BaO一caF2渣系钢芯石墨化焊条，利用贝氏体和马氏体两次相变应力松弛效应来提高抗裂性能。
中国Z238SnCu焊条，力学性能高，白口倾向小，抗裂性好，可用于球墨铸铁件。
焊接缺陷及其防止白口焊接时，在焊缝及熔合区产生白口，其原因是焊缝冷却速度快，同质焊条的焊缝石墨化元素不足或存在阻碍石墨化元素。
防止白口的办法是:增强同质焊条的石墨化能力，同时减慢800 ℃以上时的冷却速度;根据不同铸件壁厚可预热400~700 ℃，以防止白口;采用镍基、铜基、高钒钢等异质焊条和其他措施或钎焊也都可以防止产生白口。
铸钢件的焊接
铸钢件焊接在船体结构中制造和修理中，经常会碰到铸钢件的焊接，比如舵叶、艉轴架等。
由于一般铸钢件对强度要求较高，整体刚性很强，因此其焊接过程中的质量控制就显得极为重要，其中的重点就是防止焊接裂纹。
一、焊接方法及焊材手工焊：碱性焊条CHE58-1 ф3.2或ф4.0CO2焊：TWE-711 ф1.2二、焊前准备1、焊接之前应认真检查（外观检查、无损探伤）铸钢件是否存在砂眼、裂纹、缩孔、气孔或夹渣等缺陷。
若存在缺陷，应作适当的处理后再行焊接。
2、坡口型式铸钢件坡口及其与板材的焊接节点具体要求须参考施工工艺。
典型的坡口有以下几种：3、预热点焊和正式焊接前都应对铸钢件进行预热，预热温度为100~150°C。
加热范围：焊缝坡口及其附近一侧至少100mm区域内用火焰加热，开始加热时注意摆动，以使铸钢件受热均匀。
三、焊接过程中的注意事项1、施焊焊工必须要有相应部位的焊接资格证书。
2、点焊时的材料与正式焊接时的材料一致，只是点焊电流应较焊正式焊缝时大10%~15%，点焊长度为50mm，间距为300mm。
点焊后药皮药渣清除干净，并且点焊焊缝不允许出现任何的缺陷，如出现缺陷，则必须清除干净。
3、针对舵叶铸钢件的结构和位置特点，现场施工中严格管好节点全乎规范，焊接中应尽量采用小电流、分散焊接。
4、层间温度焊接层间温度控制在100~250°C。
5、施焊过程中，各焊道或焊层的接头（起熄弧位置）应至少错开30~50mm。
6、焊后应立即用石棉布将焊接部位包起来，以保温缓冷。
四、焊后处理1、当铸钢件的焊接工作量较大时，应在条件允许的范围内对其进行整体或局部退火热处理，以消除应力，防止裂纹的产生，具体的退火工艺随铸钢件的材料、厚度等不同而有所不同。
2、在退火处理完成后（如果有的话），对焊缝进行无损探伤，一般应做100%的UT和100%的MT，确保焊缝质量达到要求。
最新阀门铸钢件的补焊处理方法！最新阀门铸钢件的补焊处理方法！补焊后处理1、重要补焊水压试验有渗漏的铸件、补焊面积>65cm2的铸件,深度>铸件壁厚20%或25mm的铸件,ASTMA217/A217M-2007中均认为是重要补焊。
铸钢件缺陷判断及焊补工艺
铸钢件缺陷判断及补焊工艺铸钢件缺陷是铸造企业中经常出现的问题，如何解决铸钢件的缺陷及补焊方法是一项节能的再制造工程技术，腾飞铸钢根据多年实际经验，把铸钢件缺陷处理判断及焊补措施总结了以下几点，共大家参考：一：缺陷判断：在实际生产中，有些铸件的缺陷不允许补焊，如贯穿性裂纹，穿透性缺陷，蜂窝状气孔，无法清除的夹砂，夹渣和面积超过65cm2的缩松等，以及双方合同中约定其他不能补焊的重大缺陷。
在补焊前应判断缺陷的类型，大小。
碳素钢凡补焊部位的面积小于60cm2，深度小于铸钢件厚度的20%或25mm深度。
二：补焊工艺：1：在铸件可以焊补的情况下，一般可采用碳弧气刨吹去铸造缺陷，然后用手提角磨机打磨缺陷部位至露出金属光泽，用角磨机将缺陷处打磨成坡型（详情见图1），减少施焊应力缺陷清理越彻底，补焊质量更到位。
2：铸钢件凡补焊部位的面积接近小于65cm2，小于铸件厚度的20%，在有条件的情况下，进行炉内整体预热，250~300℃如铸件不能整体加热，可用氧一乙炔在缺陷部位并扩展20mm后加热至300~350℃背暗处目测微暗红色，使缺陷部位充分预热，迅速补焊。
3：碳钢件焊接材料先用普通J422焊条或ER50-6焊丝二氧化碳气体保护焊接，补焊后应立即清除药渣，沿缺陷中心向外均匀锤击，降低补焊应力，补焊分几层进行，每层焊后均要及时清药渣和锤击补焊区，迅速补焊，以避免产生焊接裂纹。
4：缺陷补焊后，最好整体回火消除应力，温度可设为600~650℃精加工后发现的缺陷补焊后，无法整体回火消除应力，一般采用缺陷部位，氧一乙炔火焰局部加热回火方法，采用大割把中性火焰来回缓慢摆动，将铸件表面加热到目视暗红色。
（约740℃）保温（2min/mm但不少于30min）消除应力处理后立即在缺陷处盖上石棉板，防止产生裂纹。
5：JB/T5263-2005标准中规定，重缺陷补焊后应进行射线或超声波检测，即对于重缺陷和重要补焊，必须进行有效的无损检查，证明合格后方能使用。
锌合金铸件焊接
汽车上的锌合金铸件很多，如气化器、汽油泵、车门把手等，在使用中经常出现螺丝滑扣、裂纹、破碎等缺陷，由于锌合金的熔点低(420℃)，补焊厚度又较薄，给补焊工作带来很大困难，稍有不当，就会使焊件塌陷或阻塞，现将补焊工艺怎样进行施焊介绍如下：
1、由于锌合金施焊时易氧化，铸件又较薄，一般不需开坡口。
施焊时，应一边加热一边用Φ3.2焊条尾端或钢丝推刮出焊缝坡口，并焊好打底层。
2、使用轻微还原的中性焰，要求焰芯要尖，火焰轮廓要正。
火焰引出方向应朝向焊件较厚或湿纱缠裹的地方，如条件允许，减小焊炬角度，使火焰喷向焊件外面，以免烧坏焊件。
3、焊嘴与被焊面的角度是保证施焊顺利的关键，稍有不当就会造成补焊失败，焊嘴距被焊焊件表面20mm左右。
4、施焊时要密切注意熔池温度状况，由于锌合金铸件加热熔化时，不易从颜色上区分，看到表面有微小细粒渗出来或表面稍有起皱现象，立即用焊条把表面那层氧化层拨掉，露出银白色熔液，然后再添加锌焊条。
5、施焊中要控制焊接温度，如发现温度过高，应冷却一会儿再继续焊接，否则熔池金属易氧化造成不熔合或塌陷现象。
6、焊件没有完全冷却的情况下，严禁翻动。
7、施焊时，焊工应占上风处或带口罩，因氧化锌的烟气非常有毒，易使人产生恶心，呕吐现象。
8、焊后进行修整，补焊的螺纹应重新钻孔攻螺纹。
9、对氧化、腐蚀严重的锌合金铸件不宜焊接。
铸锻焊工艺
铸、锻、焊工艺
铸造 锻造 焊接
铸造、锻造区别
课程总结
铸造是人类掌握较早的一种金属热加工工艺，已有约6000年的历 史。公元前3200年，美索不达米亚出现铜青蛙铸件。公元前13～前 10世纪之间，中国已进入青铜铸件的全盛时期，工艺上已达到相当 高的水平，如商代的重875千克的司母戊方鼎、战国的曾侯乙尊盘 和西汉的透光镜等都是古代铸造的代表产品。早期的铸造受陶器 的影响较大，铸件大多为农业生产、宗教、生活等方面的工具或 用具，艺术色彩较浓。公元前513年，中国铸出了世界上最早见于 文字记载的铸铁件——晋国铸鼎（约270千克重）。公元8世纪前后， 欧洲开始生产铸铁件。18世纪的工业革命后，铸件进入为大工业服 务的新时期。进入20世纪，铸造的发展速度很快，先后开发出球墨 铸铁，可锻铸铁，超低碳不锈钢以及铝铜、铝硅、铝镁合金，钛 基、镍基合金等铸造金属材料，并发明了对灰铸铁进行孕育处理 的新工艺。50年代以后，出现了湿砂高压造型，化学硬化砂造型和 造芯、负压造型以及其他特种铸造、抛丸清理等新工艺。
答案1、填入：镦粗 拔长 2、填入：切削刃上 选定点相对于工件的主运动 3、填入：尺寸误 差 位置公差 4、填入：作用尺寸
焊接工艺的发展历史
春秋战国 《天工开物》中的锤锚图
20世纪初 焊条电弧焊
焊接定义
是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或 不用填充材料，使工件的材质达到原子间的建和而形成永久性连接的工艺过 程。
有关铸造的有趣故事
在唐朝以后的铜钱上常有一道月牙形的凹痕。根据《唐会要》的记 载，那是唐太宗在位时期，负责铸钱的官吏将钱币的蜡样送到御前 浏览时，文德皇后的的指甲在蜡样上留下了一个月牙形的甲痕。结 果负责铸钱的官员只得按照返回的蜡样原样铸造，而不敢提出丝毫 异议。于是，此后的数百年间，所有的铸钱上都留下了这个印记。 金代诗人李俊民留下的“金钗坠后无因见，藏得开元一捻痕”讲的 就是这件事。更有意思的是，这个月牙也出现在了日本和朝鲜同一 时期模仿大唐铸造的铜钱上。这两个国家当时正在“全盘中化”， 因此将中国钱币上的指甲印，也当成了不可缺少的东西毫不犹豫的 临摹了下来。从这个例子，我们可以看出，在中国铜钱作为王权的 象征，是不可动摇和质疑的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸件的焊接工艺
铸件的焊接工艺一般分为以下几种：
1. 电弧焊接：包括手工电弧焊、埋弧焊和气保焊等。
适用于较大尺寸的铸件，能够提供较高的焊缝质量和强度。
2. 气焊：使用氧-乙炔或氧-煤气混合物燃烧的火焰加热铸件表面，并在预热、熔化和冷却过程中进行组织调整。
3. 感应焊接：通过高频感应电流在铸件焊缝附近产生热量，将铸件表面熔化并与填料金属融合。
4. 激光焊接：利用激光束在铸件焊缝附近产生高密度能量，将铸件表面熔化并进行焊接。
5. 焊锡焊接：使用焊锡和焊锡膏对铸件进行焊接，适用于小尺寸和精密铸件的连接。
不同铸件的材质和要求会影响选择焊接工艺的决策。
在进行铸件焊接前，还需要进行预处理、清除污染物和控制焊接过程参数等操作，以确保焊接质量和强度。
