重力仪 导航原理
超导重力仪工作原理

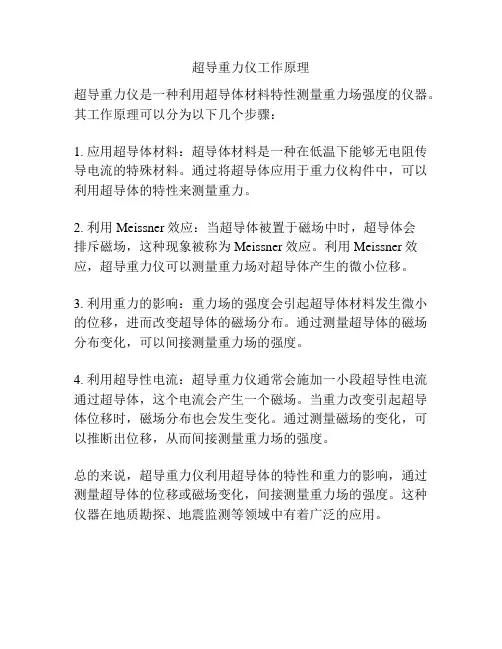

超导重力仪工作原理
超导重力仪是一种利用超导体材料特性测量重力场强度的仪器。
其工作原理可以分为以下几个步骤：
1. 应用超导体材料：超导体材料是一种在低温下能够无电阻传导电流的特殊材料。
通过将超导体应用于重力仪构件中，可以利用超导体的特性来测量重力。
2. 利用Meissner效应：当超导体被置于磁场中时，超导体会
排斥磁场，这种现象被称为Meissner效应。
利用Meissner效应，超导重力仪可以测量重力场对超导体产生的微小位移。
3. 利用重力的影响：重力场的强度会引起超导体材料发生微小的位移，进而改变超导体的磁场分布。
通过测量超导体的磁场分布变化，可以间接测量重力场的强度。
4. 利用超导性电流：超导重力仪通常会施加一小段超导性电流通过超导体，这个电流会产生一个磁场。
当重力改变引起超导体位移时，磁场分布也会发生变化。
通过测量磁场的变化，可以推断出位移，从而间接测量重力场的强度。
总的来说，超导重力仪利用超导体的特性和重力的影响，通过测量超导体的位移或磁场变化，间接测量重力场的强度。
这种仪器在地质勘探、地震监测等领域中有着广泛的应用。
重力仪原理与结构

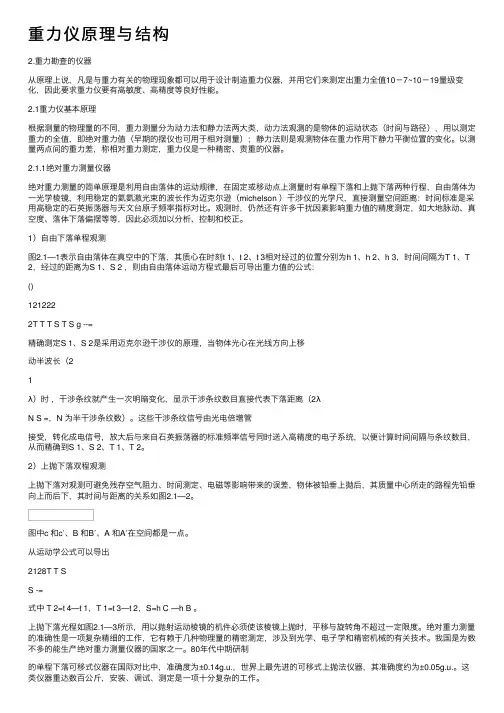

重⼒仪原理与结构2.重⼒勘查的仪器从原理上说，凡是与重⼒有关的物理现象都可以⽤于设计制造重⼒仪器，并⽤它们来测定出重⼒全值10－7~10－19量级变化，因此要求重⼒仪要有⾼敏度、⾼精度等良好性能。
2.1重⼒仪基本原理根据测量的物理量的不同，重⼒测量分为动⼒法和静⼒法两⼤类，动⼒法观测的是物体的运动状态（时间与路径），⽤以测定重⼒的全值，即绝对重⼒值（早期的摆仪也可⽤于相对测量）；静⼒法则是观测物体在重⼒作⽤下静⼒平衡位置的变化。
以测量两点间的重⼒差，称相对重⼒测定，重⼒仪是⼀种精密、贵重的仪器。
2.1.1绝对重⼒测量仪器绝对重⼒测量的简单原理是利⽤⾃由落体的运动规律，在固定或移动点上测量时有单程下落和上抛下落两种⾏程，⾃由落体为⼀光学棱镜，利⽤稳定的氦氨激光束的波长作为迈克尔逊（michelson ）⼲涉仪的光学尺，直接测量空间距离：时间标准是采⽤⾼稳定的⽯英振荡器与天⽂台原⼦频率指标对⽐。
观测时，仍然还有许多⼲扰因素影响重⼒值的精度测定，如⼤地脉动、真空度、落体下落偏摆等等，因此必须加以分析、控制和校正。
1）⾃由下落单程观测图2.1—1表⽰⾃由落体在真空中的下落，其质⼼在时刻t 1、t 2、t 3相对经过的位置分别为h 1、h 2、h 3，时间间隔为T 1、T 2，经过的距离为S 1、S 2 ，则由⾃由落体运动⽅程式最后可导出重⼒值的公式：()1212222T T T S T S g --=精确测定S 1、S 2是采⽤迈克尔逊⼲涉仪的原理，当物体光⼼在光线⽅向上移动半波长（21λ）时，⼲涉条纹就产⽣⼀次明暗变化，显⽰⼲涉条纹数⽬直接代表下落距离（2λN S =，N 为半⼲涉条纹数）。
这些⼲涉条纹信号由光电倍增管接受，转化成电信号，放⼤后与来⾃⽯英振荡器的标准频率信号同时送⼊⾼精度的电⼦系统，以便计算时间间隔与条纹数⽬，从⽽精确到S 1、S 2、T 1、T 2。
2）上抛下落双程观测上抛下落对观测可避免残存空⽓阻⼒、时间测定、电磁等影响带来的误差，物体被铅垂上抛后，其质量中⼼所⾛的路程先铅垂向上⽽后下，其时间与距离的关系如图2.1—2。
相对重力仪原理
相对重力仪原理引言相对重力仪是一种用于测量地球表面上重力场强度的仪器。
它通过利用重力对物体的作用力来测量地球表面上的重力场强度。
本文将介绍相对重力仪的原理及其应用。
一、相对重力仪的原理相对重力仪的原理基于牛顿的万有引力定律。
根据该定律，两个物体之间的引力与它们的质量成正比，与它们之间的距离的平方成反比。
相对重力仪利用这一原理，通过测量物体的重力来间接测量地球表面上的重力场强度。
二、相对重力仪的结构相对重力仪通常由重锤、悬挂系统、测量系统和记录系统组成。
重锤是用于产生重力的物体，它的质量通常为几千克至几十千克。
悬挂系统用于支持和使重锤能够自由振动。
测量系统通常包括光学仪器和传感器，用于测量重锤的振动情况。
记录系统用于记录和处理测量的数据。
三、相对重力仪的工作原理相对重力仪的工作原理是通过比较重锤在不同位置的重力来测量地球表面上的重力场强度。
首先，将相对重力仪放置在参考点上，并记录下此时的重力场强度。
然后，将相对重力仪移至其他位置，再次记录下此时的重力场强度。
通过比较不同位置下的重力场强度，可以得出地球表面上的重力场强度分布情况。
四、相对重力仪的应用相对重力仪在地质勘探、地震研究、地下水资源调查等领域有着广泛的应用。
在地质勘探中，相对重力仪可以用于探测地下油气储层、矿产资源等。
在地震研究中，相对重力仪可以用于监测地壳运动和地震活动。
在地下水资源调查中，相对重力仪可以用于确定地下水的分布情况和储量。
五、相对重力仪的发展趋势随着科学技术的不断进步，相对重力仪的测量精度和稳定性不断提高。
目前已经出现了更加精确和便携的相对重力仪，使得在实际应用中更加方便和高效。
此外，相对重力仪的自动化程度也在不断提高，使得数据的采集和处理更加快速和准确。
结论相对重力仪是一种重要的测量工具，它通过测量物体的重力来间接测量地球表面上的重力场强度。
相对重力仪的原理基于牛顿的万有引力定律，利用重力对物体的作用力进行测量。
相对重力仪在地质勘探、地震研究、地下水资源调查等领域有着广泛的应用。
航空重力梯度仪原理
航空重力梯度仪原理航空重力梯度仪是一种用于测量地球重力场变化的仪器。
它可以通过测量重力场的微小变化来获取地下的地质结构和地下水资源等信息。
本文将介绍航空重力梯度仪的原理。
航空重力梯度仪的工作原理基于物体的重力作用力。
重力是由地球质量吸引物体而形成的，它是地球引力场的体现。
当飞机携带了重力梯度仪飞行时，该仪器可以测量飞机所在位置的重力场梯度。
航空重力梯度仪的原理基于以下几个关键概念：一、重力梯度重力梯度是指物体在某一点上的重力随距离的变化率。
在地球表面上，重力通常是均匀的，但在不同地点上由于地下地质结构的不同，会导致地表上的重力场存在微小的变化，即重力梯度。
重力梯度的变化可以提供有关地下地质构造和密度变化的信息。
二、测量原理航空重力梯度仪通过测量重力梯度来获取地下的地质结构信息。
它采用了差分测量的方法，即在仪器中设置了两个或多个重力传感器，并在其间测量重力差异。
通过测量重力传感器之间的微小重力变化，可以获得重力梯度的信息。
三、测量误差和校正在实际测量过程中，航空重力梯度仪还会受到一些误差的影响，如飞机的运动、大气影响和仪器本身的漂移等。
针对这些误差，需要进行相应的校正和补偿。
飞机的运动误差可以通过GPS定位系统和惯性导航系统进行校正。
通过精确的飞行轨迹数据，可以消除因飞机姿态变化和运动幅度而引起的重力测量误差。
大气影响通常会导致重力变化，因为大气压力和温度的变化会影响到重力的测量。
航空重力梯度仪通常会安装气压计和温度计等仪器，以对大气影响进行校正。
仪器本身的漂移误差可以通过稳定的仪器设计和定期校准进行补偿。
定期的校准可以通过参考测点进行，以确保测量的准确性和可靠性。
总之，航空重力梯度仪是一种通过测量重力梯度来获取地下地质结构信息的仪器。
其工作原理基于测量重力梯度的变化，在测量过程中需要进行误差校正和补偿。
通过航空重力梯度仪的应用，可以为地质勘探、地下水资源调查和地震研究等领域提供重要的数据支持。
卫星重力测量技术的原理和数据解读方法
卫星重力测量技术的原理和数据解读方法随着现代科学技术的不断发展，卫星重力测量技术逐渐成为地球科学领域的重要研究方法之一。
本文将重点讨论卫星重力测量技术的原理和数据解读方法。
一、卫星重力测量技术的原理卫星重力测量技术是利用卫星携带的高精度重力仪器测量地球表面重力场的变化，从而推断地球内部的密度分布和地壳运动等信息。
1.1 重力测量原理重力，是指地球或其他天体表面对物体吸引的力。
在地球表面上，重力的大小和方向不是一致的，而是会因地球内部的密度分布不均匀而变化。
通过卫星重力测量技术，我们可以获取地表某一点的重力值，并通过对比多个点上的重力值差异，推算出地球内部的密度变化。
1.2 卫星重力测量仪器为了实现卫星重力测量，科学家们研发了一系列高精度的重力测量仪器。
目前常用的卫星重力测量仪器主要有超导量子干涉仪（SQUID），绝对重力仪以及光学干涉测量仪（GIM）。
这些仪器可以测量地球表面的重力值，并将数据传输至地面控制中心进行分析和解读。
二、卫星重力测量数据解读方法卫星重力测量数据是复杂且海量的信息集合，需要进行合理的解读才能获得有价值的地质和地球物理学指标。
下面将介绍几种常见的卫星重力测量数据解读方法。
2.1 重力异常解读重力异常是指相对于参考表面（通常是椭球面）的重力场的偏差。
通过对大量重力异常的分析，可以揭示地球内部的密度梯度。
高重力异常通常对应着密度较大的区域，反之亦然。
这些异常主要与地壳构造、岩石性质和地球动力学等因素相关。
2.2 重力梯度解读在卫星重力测量中，不仅可以获取重力值，同时还可以计算重力的梯度，即重力在空间中的变化率。
重力梯度可以提供更加详细的地下密度变化信息，有助于研究构造和地壳运动等问题。
通过对重力梯度的解读，科学家们可以推测地壳运动引起的地震活动、地热流动以及岩浆活动等。
2.3 反演方法卫星重力测量数据的解读过程中，还常常需要借助反演方法。
反演方法是通过调整模型参数，使得模型产生的重力数据与实测数据拟合得最好。
2相对重力测量-重力仪原理
O
B
mgA (l A l0 ) mgB (l B l0 )
mgB mgA (l B l A )
gB gA
m
(l B l A )
g
m
l C l
相对重力仪是通过测量弹簧在不同重力作用下伸长量的变化来 测定重力变化的
• 相对重力异常 • 相对重力测量：测量各个点与某一基准点之间的值，即测
O B
图 a）
X
图 b）
X
1
1
2
3
2
图 c）
X
图 d）
X
1
1
2
2
3
3
• 2.7 剩余密度和剩余质量
• 剩余密度：地质体密度(σ)和围岩密度(σ0)的差值，称为剩余密度。 用符号Δб表示(Δб=σ-σ0)，地质体与围岩有无剩余密度，是应用 重力勘探方法的重要地球物理条件。剩余密度是重力勘探结果解 释的主要参数。 • 剩余质量：地质体的乘余密度和它体积的乘积称为地质体的剩余 质量。用符号ΔM表示(ΔM=V*Δσ)它的大小是应用重力勘探方法 的重要地球物理条件之一。
• 重力异常的本质：地球内部密度分布不均匀（异常体 剩余质量）在地表产生的引力的垂直分量。
重 力 仪
• 重力勘探的工具：重力仪 • 野外工作内容：用重力仪测量重力值 • 重力异常值的范围：（10-8---10-9）g
• 重力测量的基本原理：一个由弹簧下悬挂着一个 重荷m的弹簧秤，当重力有变化时，重荷将发生相 应的位移，其位移的大小，正比于重力大小（虎 克定律）。
• 重力测量的条件（地质-地球物理前提）：
• 1）研究对象（地质目标体）与围岩之间有明显的密度 差异，且在围岩内没有明显的密度变化。 • 2）两种不同密度的岩层，其接触面为密度分界面，作 为研究对象的地质构造，密度分解面的深度有明显起伏， 而且界面的深度又不太深。 • 3）工区内非研究对象引起的重力异常变化小，或者通 过校正可以予以消除。 • 4）地表地形平坦或者较为平坦。
重力感应器原理
重力感应器原理重力感应器是一种常见的传感器，它可以感知物体的重力加速度，从而实现一些特定的功能。
重力感应器原理是基于牛顿第二定律和惯性原理的，它在各种电子设备中被广泛应用，比如智能手机、平板电脑、游戏手柄等。
本文将介绍重力感应器的原理及其在现代科技中的应用。
重力感应器利用了牛顿第二定律，即物体的加速度与作用力成正比，与物体的质量成反比。
当一个物体受到外力作用时，会产生加速度，而这个加速度与物体的质量和外力的大小成正比。
重力感应器就是利用这一原理来感知物体所受的重力加速度。
当重力感应器被放置在一个物体上时，它可以感知到物体所受的重力加速度，并将这个信息转化为电信号输出。
重力感应器的原理还涉及到惯性原理。
根据惯性原理，物体在外力作用下会产生加速度，而这个加速度会使物体发生位移。
重力感应器利用这一原理，可以感知物体的倾斜角度和运动方向。
通过对重力感应器输出的电信号进行处理，就可以确定物体的倾斜角度和运动方向，从而实现一些特定的功能，比如屏幕自动旋转、游戏手柄的倾斜控制等。
在现代科技中，重力感应器被广泛应用于各种电子设备中。
最常见的应用就是智能手机和平板电脑上的屏幕自动旋转功能。
当用户旋转设备时，重力感应器可以感知设备的倾斜角度，从而调整屏幕的显示方向，使用户能够更加方便地使用设备。
此外，重力感应器还被应用在游戏手柄中，通过感知手柄的倾斜角度来控制游戏角色的移动方向，提供更加真实的游戏体验。
除此之外，重力感应器还被应用在一些特殊领域，比如运动监测和导航系统中。
通过感知物体的倾斜角度和运动方向，重力感应器可以实现对运动轨迹的监测和导航。
这些应用进一步拓展了重力感应器在现代科技中的应用范围，使其成为了不可或缺的一部分。
总的来说，重力感应器原理是基于牛顿第二定律和惯性原理的，它可以感知物体的重力加速度、倾斜角度和运动方向，从而实现一些特定的功能。
在现代科技中，重力感应器被广泛应用于各种电子设备中，为用户提供更加便利和丰富的体验。
绝对重力仪工作原理
绝对重力仪工作原理绝对重力仪，也被称为绝对重力计，是一种用于测量地球表面上任意一点的绝对重力的仪器。
它是基于万有引力定律和牛顿第二定律的原理设计而成的，能够准确地测量地球表面上的重力加速度。
下面将详细介绍绝对重力仪的工作原理。
绝对重力仪的工作原理主要基于牛顿第二定律，即力等于质量乘以加速度。
在地球表面上的任意一点，重力加速度可以被表示为g，它的大小约等于9.8米每秒平方。
绝对重力仪的目标就是测量这个重力加速度的准确值。
绝对重力仪通常由一个质量块、一个悬挂系统和一个灵敏的测量装置组成。
质量块是仪器的核心部分，它的质量应当非常大，以确保测量的精确性。
悬挂系统用于将质量块悬挂在测量装置上，通常采用细长的金属丝或弹簧。
测量装置则是用来测量质量块所受的重力。
当绝对重力仪处于静止状态时，质量块受到的重力等于质量块的质量乘以重力加速度g。
根据牛顿第二定律，质量块受到的重力还可以表示为质量块的质量乘以质量块所受到的加速度。
因此，我们可以得到如下的关系式：质量块的质量 × 重力加速度 = 质量块的质量 × 质量块所受到的加速度通过上述关系式，我们可以得到质量块所受到的加速度等于重力加速度g。
这意味着，在绝对重力仪处于静止状态时，质量块所受到的加速度等于地球表面上的重力加速度。
为了测量质量块所受到的加速度，绝对重力仪的测量装置通常采用非常灵敏的重力传感器。
这种传感器通常基于光学或电子技术，并能够测量微小的加速度变化。
当质量块受到重力作用时，传感器会感知到质量块所受到的加速度变化，并将其转化为相应的电信号。
通过对这些电信号的测量和分析，我们可以得到质量块所受到的加速度，从而计算出重力加速度g的准确值。
需要注意的是，绝对重力仪在测量过程中需要考虑一些误差来源。
例如，温度变化、气压变化以及地下水位变化等因素都可能会对测量结果产生影响。
为了减小这些误差，绝对重力仪通常会采取一系列的校正措施，并进行多次测量取平均值，以提高测量的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重力仪导航原理
重力仪是一种利用重力进行导航的仪器。
它通过测量地球的重力场来确定位置和方向，从而实现导航的目的。
重力仪导航原理的核心是基于地球的重力场的变化来计算位置和方向，下面将详细介绍重力仪导航原理的工作原理和应用。
我们先来了解一下地球的重力场。
地球是一个质量分布不均匀的物体，因此在地球表面的不同位置受到的重力大小和方向也会有所不同。
重力仪通过测量这种重力场的变化来确定自身的位置和方向。
重力仪通常由两部分组成：重力传感器和数据处理单元。
重力传感器是用来测量地球的重力场的仪器，它通常采用微机械系统技术制造而成。
重力传感器可以测量地球的重力场的强度和方向，并将这些数据传输给数据处理单元。
数据处理单元是用来处理重力传感器测量到的数据并计算位置和方向的。
数据处理单元通常采用计算机或嵌入式系统来实现。
它通过对重力传感器测量到的重力场数据进行处理和分析，可以确定自身的位置和方向。
重力仪的工作原理可以简单地描述为：利用重力传感器测量地球的重力场，通过对测量数据进行处理和分析，计算出自身的位置和方向。
具体来说，重力仪会在开始导航前进行校准，以消除一些误差。
然后，在导航过程中，重力仪会不断地测量地球的重力场，并将测
量到的数据传输给数据处理单元。
数据处理单元会对这些数据进行处理和分析，通过比对已知的地球重力场的模型，计算出自身的位置和方向。
重力仪导航原理的应用非常广泛。
在航海、航空、地质勘探等领域中，重力仪都被广泛应用于导航和定位。
在航海领域，重力仪可以帮助船只确定自身的位置和方向，在航线规划和航行中起到重要的作用。
在航空领域，重力仪可以帮助飞机进行导航和定位，提高飞行安全性。
在地质勘探领域，重力仪可以帮助地质勘探人员确定地壳的构造和地下的矿藏分布，为资源开发提供重要的参考。
总结起来，重力仪导航原理是利用重力传感器测量地球的重力场来确定位置和方向的原理。
重力仪通过测量地球的重力场的变化，并对测量数据进行处理和分析，计算出自身的位置和方向。
重力仪的应用非常广泛，可以应用于航海、航空、地质勘探等领域。
重力仪导航原理的研究和应用，为人类的导航和定位提供了重要的技术支持，推动了人类社会的发展和进步。
