高硅铝合金几种常见制备方法及其细化机理
材料导报年月第卷第期高硅铝合金几种常见制备方法及其细化机理‘杨伏良甘卫平陈招科中南大学材料科学与工程学院长沙摘要高硅铝合金根据制备方法的不同其细化方法及原理也有所不同主要综述了熔炼铸造快速凝固粉末冶金和喷射沉积工艺制备高硅铝合金的方法及其细化机理关键词高硅铝合金快速凝固粉末冶金喷射沉积变质处理细化机理川、群一群即前言过共晶铝硅合金存在大量的初晶硅且随合金中硅含量的增加初晶硅与共晶硅变得愈粗大导致材料韧性塑性变差脆性增加难于加成型因此如何采用先进的制备工艺细化高硅铝合金组织改善硅粒子形态大小及分布提高其力学性能川最终制作出能满足各种用途且综合性能优异的高硅铝合金材料是近年来国内外材料研究者研究的重点高硅铝合金根据制备方法的不同其细化方法及机理也有所不同本文主要综述了国内外研究得较多的几种常用的制备高硅铝合金的方法及其细化机理,熔炼铸造熔炼铸造是制造大多数合金材料最广泛使用的一种方法其设备简单成本低可实现大批量工业化生产主要有普通铸造和特种铸造如搅拌铸造等对于高硅铝合金材料其性能在很大程度上与初晶硅共晶硅的尺寸形态有关若尺寸粗大则所获材料性能差所以细化初晶硅和共晶硅晶粒成为当前铸造铝硅合金的研究重点’对于细化过共晶铝硅合金目前研究得最多的是添加变质剂的方法添加没有相抵消作用的变质剂如等是研制实用过共晶铝硅合金的有效途径根据高硅铝合金硅相细化变质的对象不同可将变质处理分为种初晶硅变质处理共晶硅变质处理及双重变质处理,初晶硅变质处理国内外常用的过共晶铝硅合金初晶硅细化变质剂多为赤磷含磷化合物或含磷合金等〔’’年研究者发现向过共晶型铝硅合金中添加赤磷可使初晶硅细化赤磷的添加量约为合金的然而赤磷在细化变质处理时燃烧激烈产生大量有毒的。烟雾污染环境同时其燃点低运输或储存也极不安全因此已逐渐被淘汰后来通过改用含磷的化合物或合金添加剂改善了操作条件也得到了良好的变质效果一目前工业应用以磷铜为主其含磷量一般为一而其他含磷化合物如、等初晶硅变质剂或有毒性或变质效果不稳定在实际生产中很少使用近年来国外有报道用粉末冶金方法压制成型的中间合金作变质剂与上述几种加磷方法相比具有加人量少磷回收率高处理工艺简便变质效果稳定无污染等优点其缺点是该中间合金制备工艺复杂成本高推广应用受到限制最近国内已有研究者用熔铸法成功制备了川中间合金并用其对合金和合金进行处理结果表明熔铸法制备的中间合金变质效果明显优于磷铜中间合金今后应进一步加强这方面的研究和应用推广工作自川关于磷变质即细化初晶硅的机理基本上一致的看法是〔〕磷与铝在高温下能形成磷铝化合物它与硅都是金刚石型立方晶格且晶格常数为‘”为’“和原子间距也非常接近其熔点又在以〕℃以上因此在初晶硅形核过程中成为非均质形核的核心从而细化了初晶硅能对初晶硅产生变质作用的元素还有等对初晶硅的作用效果很弱且有较大的毒性因而没有使用价值稀土是我国富有资源人们对其变质作用做了大量的研究工作但重点主要放在共晶合金的研究上单独用稀土来,变质过共晶铝硅合金的应用较少原因是稀土对初晶硅的作川效果弱于磷但稀土能同时变质初晶硅和共晶硅是一种很好的双重变质剂生产上常将与磷复合作为双重变质剂使用国防科学技术工业委员会资助项目盯一杨伏良女年生副教授博士研究生娜© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net高硅铝合金几种常见制备方法及其细化机理杨伏良等,共晶硅变质处理对于过共晶高硅铝合金中共晶硅的细化国内的研究重点主要在研究新的变质剂上试验的有等元素“”年研究者发现钠对共晶硅‘有细化作用但无论是加金属钠还是钠盐重熔时由于钠挥发烧损其变质效果会逐渐消失年研究者发现锑对共晶硅有变质作用且有长效性加人量为一以含一,合金形式加人一般在精炼后于℃进行变质处理锑不能与钠同时使用因为两者相互作用形成使变质效果相互抵消年研究者发现铭对共晶硅有细化变质作用且有长效性一般以含一的铝惚合金形式加人用量为一稀土元素作为铝硅合金变质剂的一种对共晶硅有很好的细化变质效果它的优异性能得到国内外专家的肯定微量稀土元素可以使铝硅合金中硅相由粗大的板片状转变为细小的纤维状使合金的综合性能得到很大的改善特别是稀土的加人在使硅相变质的同时也细化和强化了先共晶铝使合金服役过程中的最薄弱环节得以强化稀土变质高硅铝合金的机理比较复杂人们在其变质机理、上存在分歧一种观点提出千扰原子团理论川认为稀土的加人减弱了原子团之间的结合加强了原子团的结合导致了首先形核而硅相过冷共晶结晶时作为领先相首先析出并长大从而限制了共晶硅的生长但这一观点认为稀土对初晶硅的影响很小另一种观点认为稀土变质的主要作用是由于稀土元素等在凝固的富集作用而导致结晶前沿形成成分过冷从而使硅晶生长易于分枝初晶硅与共晶如硅得以细化有关稀土变质的机理还有待于进一步研究双重变质处理前面所述的两种变质剂磷及其化合物只能细化初晶硅不能变质共晶硅而稀土却恰好相反对初晶硅的影响远不如对共、晶硅的影响显著虽然变质细化初晶硅和共晶硅均可单独进行但有一些变质剂之间会相互作用削弱效果因此近年来对共晶型铝硅合金的双重变质处理成为重要的研究课题解决问题的主要途径是寻求具有良好双重变质效果的复合变质剂在这一方面国内学者做了大量工作并取得了很好的效果〔’“”〕在过共晶铝硅合金中同时添加磷和混合稀土复合变质剂国内已在这方面开展了许多研究工作并认为磷能细化初晶硅队能细化共晶硅变质后初晶硅的平均尺寸小于林共晶硅呈短杆或颗粒状它们的联合变质作用是单独作用的复合结果磷和混合稀土并没有相互作用用磷习硫复合变质剂初生硅变质效果林不仅比单独用磷或单独用硫的要好而且共晶硅也变得特别细小二者分布都很均匀此外磷硫复合剂变质有效时间长能满足工业生产的需要用磷铜和碳酸钠先后加人过共晶型铝硅合金液中也取得良好的双重变质效果日本的研究者在用磷和钠处理过共晶铝硅合金时第一组试验用既含磷又含钠的盐类如气凡试验表明钠的变质效果持续时间短每种变质剂的细化效果发生在变质后的特定时间内第二组试验采用和其用量分别为和、先加保温后加气再保温一然后浇注这种条件下变质效果最好但向过共晶铝硅合金添加磷和钠有下列个反应发生弓瓜一服属于六方晶格由于晶格结构和晶格常数与初晶硅的不同显然不能成为初晶硅的异质晶核同时由于生成使和的数量减少使细化作川减弱杭州制氧机厂曾用不同的钠磷复合剂变质过共晶型铝硅合金含变质后品粒度有很大改善铭不仅具有较好的变质作用而且有长效性但磷和铭在铝液中会发生相互作用月反应削弱了磷和铭的细化效果为提高磷和铭的变质效果有人曾作过研究对含所的铝硅合金来说磷盐为一和铭盐为一时细化效果最仕原苏联研究结果表明向过共晶铝硅合金中同时添加磷和碳具有良好的变质效果尤其是以、和二有机化合物形式加人效果较佳抗拉强度要比现有的其他变质方法高一巧伸长率高一稀土能细化共品硅而对稀土的变质能力有激化作用复合变质使合金析出初晶硅能使初晶硅共晶硅进一步细化组织分布更加均匀使合金力学性能提高复合变质机理的添加方式为选硝酸稀土六偏磷酸钠分别作稀土钡磷的添加成分在铝合金液中存在如下反应肠一州。尸一个寸反应生成的可以作为初晶硅的结晶核心在铝液中存在如下反应一卞牛尺召十尸人百尸反应析出的对合金产生变质作用主要富集在两相界面上和初晶硅相内可作为初晶硅的结晶核心稀土吸附在共晶硅和初晶硅的生长面抑制共晶硅和初晶硅的生长长大从而细化共晶硅和初晶硅钡能使发生有效的变质作用对的变质效果有激化作用采用单一磷砷变质异质晶核单一数量有限如果增加剂量会使和聚集长大使晶核数目减少而采用磷砷化合物的形式加入不仅能避免赤磷产生大量烟尘更能充分发挥的变质作用使初晶硅尺寸变小对有利啼是细化共晶的元素但不改变硅相的生长方式主要是通过啼原子在硅相生长的不同界面前沿聚集浓度不同引起成分过冷程度差异以及随后井入硅晶体中产生新的孪晶分枝这样的双重作用来实现的因此在初晶硅得到细化棱角钝化团球化的同时共晶硅又进一步细化从而提高了、虽然通过添加没有相抵消作用的变质剂是研制实用过共晶铝硅合金的有效途径但是添加变质剂也存在缺点变质剂的加人量需严格控制成本增加工艺较复杂且有时因外来质点的加人使金属外来颗粒夹杂增多降低其性能另外对于硅含量过高的高硅铝合金其变质效果明显减弱作者在近几年采用和混合稀土双重变质的方法制备了含硅量大于的高硅铝合金其铸态组织仍由粗大孤立多面化的和高纵横比的一次晶体组成如图所示变质后初晶硅虽有细化倾向但没有明显效果这种现象随合金中含量的增加而更趋严重变质后的合金材料硬而脆需对其进行后续© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net材料导报年月第卷第期加工难度非常大所以要制备综合性能较好的高硅铝合金材料该方法已无能为力主要集中在天津大学中南大学哈尔滨工业大学华南理工大学及沈阳金属研究所等科研院校日本的研究工作主要针对实际应用和具体产品的制造而其他国家基本上处于基础研究阶段研究的内容涉及到合金成分设计制备工艺组织变化及性能等各个方面〔’’飞图,铸态离硅铝合金显微组织结构采用特殊的铸造方法〔‘”〕如搅拌铸造又成了人们关注的重点其基本原理为把液态金属低成分铝硅合金与硅粉搅拌混合当粉逐渐加人时液体被连续不断地搅拌然后让整个混合体凝固搅拌铸造中所加人的粉颗粒与熔体均匀混合并悬浮于其中其作用是吸热形核促进凝固阻碍初晶硅的连续长大而且不断地搅拌能破碎树枝状的初晶硅形成球状颗粒从而得到初晶硅明显细化的组织搅拌铸造的缺点也很明显主要是成形困难微观组织不均匀性及界面化学反应等快速凝固粉末冶金快速凝固即由液相到固相的冷却速度相当快从而获得了传统铸件或铸锭所不能获得的成分相结构或微观组织快速凝固的冷却速率通常在井份以上可以减小合金材料的晶粒尺寸细化微观组织极大地提高合金元素的固溶度获得少偏析或无偏析的均匀微观组织快速凝固可以显著细化相尺寸并改善其分布状况与常规的铸造方法相比快速凝固技术使合金熔体具有更快的冷却速度和更大的过冷度合金熔体凝固过程中可以萌生出更多的晶核且生长时间很短从而使合金的微观组织得到显著细化采用铸造方法制备过共晶川合金即使采用复合变质技术和其他新的铸造工艺由于凝固冷却速度较慢材料中初晶硅的尺寸仍较大通常达到林以上而采用快速凝固技术所制备的过共晶合金由于凝固速度快初晶硅尺寸通常在林以下这种显微组织使材料具有优良的力学性能和耐磨性能也更易于加工成形目前利用快速凝固工艺方法制备高硅铝合金材料的研究比较多其研究始于世纪年代首先利用粉末冶金法制备含的铝合金其初晶硅细小均匀年代他们又对含量为一的二元或三元铝合金进行了研究制备了高耐磨快速凝固高硅铝合金进入年代特别是日本对快速凝固高硅铝合金进行了广泛的研究并首次将其应用于生产日本住友电器公司用粉末冶金方法生产的训材料一已经实现商品化不过其综合性能指标仍不十分理想℃时其兀为、“℃时为℃时热导率为聊密度岁到年代由于汽车制造业对活塞材料的性能提出了更高的要求快速凝固过共晶铝硅合金材料的研究逐渐增多进人鼎盛时期除日本外荷兰法国挪威韩国印度和美国等国家相继展开了该领域的研究近年来国内在这方面也进行了广泛的研究工作图快速凝固热挤压后的高硅铝合金显微组织结构近几年作者利用快速凝固与真空包套热挤压相结合的工艺方法研制了种成分的高硅铝合金研究了粉末粒度挤压温度以及硅含量对合金性能的影响结果表明随着挤压温度的升高材料中的硅相虽发生一定程度的长大但没有明显的粗化硅相细小且分布均匀如图所示材料的抗拉强度高达与成分大致相同的铸轧样相比强度提高了约〕喷射沉积根据喷射成形原理〔可知喷射成形是一种集快速凝固半固态加工和近终形加工技术于一体的工艺应用该工艺所获得的预成形坯件具有以下优点无宏观偏析细小而均匀的等轴晶显微组织细小的初生沉淀相氧含量低热加工性能得到改善工艺流程短成本降低沉积效率高雾化器的生产率达到一岁近终成型可以直接形成多种接近零件实际形状的大截面尺寸的挤压锻造或轧制坯件甚至直接成为零件使用喷射沉积高硅铝合金的组织主要由基硅颗粒及少量孔洞组成组织均匀细小喷射成形细化过共晶铝硅合金硅粒子的机理与喷雾沉积过程中高硅铝熔液的凝固冷却特性有关〔”’液态金属在喷雾沉积过程中的冷却分为个阶段金属液雾化过程中的冷却雾化后液滴在冷却介质中飞行时的冷却半固态的液滴沉积到基底上以后的冷却在雾化过程中高硅铝合金熔液被高压气体雾化成细小液滴从而大大增加了合金熔液与冷却介质的接触面积金属液的热量被冷却介质极为迅速地带走此时冷速可达“份在这样的冷速下雾化后的液滴产生很大的过冷度当液体过冷时尺寸较大的液态原子基团就可能成为晶胚过冷度越大实际可能出现的晶胚尺寸也越小出现较大尺寸的晶胚也越多同时由晶胚形核时所需达到的临界晶核半径也随着过冷度的增大而减小因此在喷射沉积之初对初生硅而言其过冷度较大先析出但由于能形成硅晶核的已达到临界晶核尺寸的晶胚数量较常规铸造多得多所以大量的初生硅的晶胚同时形核并长成硅粒子又由于形核数目多它们都来争夺熔体中的硅原子以求自身的长大而熔体中的硅量一定所以最终形成的组织中初晶硅形态为众多弥散分布于基体上的细小粒子与初生硅的析出© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net
凝固条件对高硅铝合金组织的影响
凝固条件对高硅铝合金组织的影响
摘要:过共晶铝硅合金中的硅相晶粒粗大并且有尖锐的棱角,严重的削弱了合金的机械性能,通常采用变质处理工艺来改善这一现象。目前,很多研究表明硅相变质的机理主要是孪晶凹谷机制,但是变质效果实际上是与凝固条件有关系的,通过改善凝固条件,可以促进变质效果。本文研究对象为高硅铝硅合金,在加入不同变质剂条件下,研究了不同凝固条件下的组织形态,并使用透射电镜对组织进行了分析。
关键词:过共晶合金 孪晶凹谷机制 变质 凝固条件
经过变质处理后的过共晶铝硅合金具有良好的机械性能。它具有低的热膨胀率和高的耐磨性,广泛的应用于工业。初晶硅、共晶硅和共晶铝是它的主要组织。其中硅相对合金的机械性能具有重要的影响,如何改善硅相的形状和细化晶粒是一个重要的研究方向,通常采用变质工艺[1～3]提高合金的机械性能。但是变质工艺的效果受到凝固条件的影响,深入研究凝固条件对铸造合金组织的影响[4～5]具有重要的意义。本文分别采用不同的变质剂,研究不同凝固条件对变质效果的影响。
1 实验
1.1 变质试验
把4个坩埚放入电阻炉中,升温到一定温度,加入高硅铝硅合金,熔化后分别加入变质剂(铜磷合金、Na盐、Sb、稀土合金),保温一段时间。为了研究凝固条件对组织的影响,控制浇注容器温度从而达到改变合金的凝固条件,采用的金属型腔的温度分别为20 ℃和200 ℃。将不同变质剂变质下的金属液浇注到金属型腔中,取样进行观察。
2 凝固条件对合金组织的影响
2.1 未变质的合金组织
由图1可知,图1的(a)中,颗粒细小并且较圆滑,(b)中颗粒粗大并且棱角锋利,在不加入任何变质剂的条件下,冷却速度可以明显的影响到合金的组织形态,加大冷却速度可以细化初晶硅和共晶硅,并且对初晶硅的形态还能够起到局部圆滑的作用。
2.2 铜磷变质的合金组织
从图2可知,铜磷合金变质不论冷却速度快慢,初晶硅都比未变质铝硅合金细小且分布均匀,这说明了铜磷合金良好的变质效果。对比图2中(a)、(b)图我们可以发现,冷却速度对初晶硅的影响是显著的。(a)图中初晶硅比(b)图中初晶硅明显细小,且初晶硅分布更加均匀。
铝合金元素硅的添加工艺
铝合金元素硅的添加工艺
1. 引言
铝合金是一种重要的结构材料，具有轻质、高强度、耐腐蚀等优点，在航空航天、汽车制造、建筑工程等领域得到广泛应用。为了进一步提高铝合金的性能，常常需要添加适量的合金元素。硅是铝合金中常用的合金元素之一，可以显著改善铝合金的力学性能和耐热性能。本文将详细介绍铝合金中硅的添加工艺。
2. 硅在铝合金中的作用
硅在铝合金中起到以下几个作用： - 提高材料的强度和硬度：硅可以形成固溶体和析出相，增加了材料的强度和硬度。 - 改善耐热性：硅能够稳定化析出相，并提高材料在高温下的抗氧化性能。 - 改善液态流动性：适量添加硅可以改善铸造过程中液态铝合金的流动性，减少缩孔和气孔缺陷。
3. 硅添加工艺
3.1 硅的选择
硅的纯度对铝合金的性能有很大影响，一般要求硅的纯度在99.5%以上。此外，硅的粒度也需要控制在一定范围内，以保证均匀分布在铝基体中。
3.2 硅的加入方式
硅可以通过不同的方式加入到铝合金中，常见的方法包括： - 铝硅合金添加剂：将含有高纯度硅和铝的粉末按比例混合后，在电炉中加热熔化，然后浇注到铝液中进行合金化。 - 铸造法：将含有适量硅的铸造铝块放入铝液中溶解。 - 硅化法：将含有硅源（如SiO2）的粉末与铝粉混合后，在高温下进行反应生成气体态Si，然后将气体态Si注入到铝液中。
3.3 控制添加量和工艺参数
控制硅的添加量和工艺参数对最终得到理想性能的铝合金至关重要。一般来说，硅含量在1%~15%之间时可以获得较好的强度和耐热性能。同时，需要根据具体的合金成分和工艺要求，调整熔炼温度、保温时间等工艺参数。
4. 硅添加后的处理
硅添加到铝合金中后，还需要进行一系列的处理以获得理想的性能： - 淬火处理：通过快速冷却来固溶硅元素，使其均匀分布在铝基体中。 - 回火处理：通过适当的回火温度和时间来稳定化析出相，提高材料的耐热性能。 - 轧制、挤压等加工工艺：通过进一步加工，可以进一步改善铝合金的力学性能和综合性能。 5. 结论
高纯硅的制备化学方程式
高纯硅的制备化学方程式
高纯硅是指纯度超过99.999%的硅，其中其他杂质的含量都非常低。高纯硅主要用于电子行业和光学行业，具有非常重要的应用价值。为了得到高纯度的硅，需要经过多个步骤的制备，其中化学方法也是其中之一。
下面介绍一下高纯硅的制备化学方程式：
1、热解三氯化硅
三氯化硅（SiCl3）是一种常见的、可用于产生高纯硅的原材料。首先，将三氯化硅气体放入高温环境中进行热解，产生硅气体（Si）和氯气体（Cl2），其化学方程式如下：
SiCl3(g) → Si(s) + 3Cl2(g)
在这个过程中，硅气体的纯度可以达到99.9%以上。但这个纯度远远不够高，无法满足实际应用的需要。
2、化学还原法
在热解三氯化硅的基础上，可以继续使用还原剂，如纯金属硅或者金属铝等，对硅气体进行化学还原，得到更高纯度的硅。这个过程中，还原剂会将硅气体中的杂质还原为固体物质，使其聚集在一起，方便采取除杂操作。化学还原法的化学方程式为：
SiCl4(g) + 2Li(s) → Si(s) + 2LiCl(s)
化学还原要求还原剂本身就是非常纯的，以确保所得到的高纯硅的纯度。
3、氧化还原法
在化学还原法的基础上，可以进一步采用氧化还原法对硅气体进行处理，以得到更高纯度的硅。在这个过程中，硅气体被加热，与氧气接触，产生二氧化硅（SiO2）和水蒸气（H2O）。然后，还原剂将SiO2还原为硅。这个过程的化学方程式为：
SiO2(s) + 2C(s) → Si(l) + 2CO(g)
通过氧化还原法，可以得到更高纯度的硅，纯度可达到99.9999%以上，足以满足大多数电子行业和光学行业的应用需求。
综上所述，高纯硅的制备化学方程式有多种方法，包括热解三氯化硅、化学还原法和氧化还原法等。通过不同的方法结合使用，可以获得极高纯度的硅。
高纯硅的制备三个方程式
高纯硅的制备三个方程式
高纯硅（High Purity Silicon）是指硅的纯度高于99.9999%的一种特殊硅材料。它具有优异的电学性能和热学性能，广泛应用于半导体、光电子、太阳能等领域。高纯硅的制备主要有三个方程式，分别是氯化硅法、硅烷分解法和溶胶-凝胶法。下面将对这三个方程式进行详细解释，并符合标题中心扩展下的描述。
一、氯化硅法
氯化硅法是制备高纯硅的一种常用方法。其反应方程式为：
Si + 2HCl → SiCl2 + H2↑
SiCl2 + H2 → Si + 2HCl
该方法的基本步骤是：首先将普通硅与盐酸反应生成氯化硅，然后通过还原反应将氯化硅转化为高纯硅。这种方法的优点是制备工艺简单，反应条件温和，但是制备出的高纯硅纯度相对较低。
二、硅烷分解法
硅烷分解法是制备高纯硅的一种常见方法，其反应方程式为：
SiH4 → Si + 2H2↑
该方法的基本步骤是：首先制备硅烷气体，然后通过热分解将硅烷分解为高纯硅和氢气。这种方法制备的高纯硅纯度较高，但是制备工艺较为复杂，需要高温条件下进行。
三、溶胶-凝胶法 溶胶-凝胶法是制备高纯硅的一种新型方法，其反应方程式为：
Si(OC2H5)4 + 2H2O → SiO2 + 4C2H5OH↑
SiO2 → Si + O2↑
该方法的基本步骤是：首先将硅醇与水反应生成硅酸酯溶胶，然后通过热分解将硅酸酯凝胶转化为高纯硅。这种方法制备的高纯硅具有纯度高、晶粒细小等优点，但是制备工艺相对复杂，需要控制好反应条件和凝胶的形成过程。
高纯硅的制备主要有氯化硅法、硅烷分解法和溶胶-凝胶法三种方法。氯化硅法制备工艺简单，但纯度相对较低；硅烷分解法制备的高纯硅纯度较高，但工艺复杂；溶胶-凝胶法制备的高纯硅纯度高且晶粒细小，但制备工艺较为复杂。根据不同的应用需求，可以选择适合的制备方法来获得高纯度的硅材料。高纯硅在半导体工业、光电子领域等有着广泛的应用，其制备方法的研究和改进对于推动相关领域的发展具有重要意义。
高纯硅的制备
高纯硅的制备一般首先由SiO2制得工业硅粗硅,再制成高纯的,最后拉制成硅单晶.
工业上是用SiO2和以一定比例混合,在中加热至1600~1800℃而制得纯度为95%~99%的粗硅,其反应如下：SiO2+2C=Si+2CO
粗硅中一般含有铁、铝、碳、硼、磷、铜等杂质,这些杂质多以硅化构成的形式存在,为了进一步提高工业粗硅的纯度,可采用酸浸洗法,使杂质大部分溶解有少数的不溶.其生产工艺过程是：将粗碎后,依次用盐酸、、HF+H2SO4混合酸处理,最后用洗至中性,烘干后可得含量为99.9%的工业粗硅.
高纯的制备方法很多,据布完全统计有十几种,但所有的方法都是从工业硅或称,因为含铁较多开始,首先制取既易提纯又易分解即还原的含硅的中间化合物如SiCl4、SiHCl3、SiH4等,再使这些中间化合物提纯、分解或还原成高纯度的
目前我国制备高纯硅多晶硅主要采用氢还原法、热解法和四氢还原法.一般说来,由于还原法具有一定优点,目前比较广泛的被应用.此外,由于SiH4具有易提纯的特点,因此热分解法是制备高纯硅的很有发展潜力的方法.下面我们就分别介绍上述三种方法制备高纯硅的化学原理.
1.还原法
1三氯氢硅的合成
第一步：由制取粗硅硅石SiO2和适量的混合,并在内加热至1600~1800℃可制得纯度为95%~99%的粗硅.其反应式如下：
SiO2+3C=SiC+2COg↑
2SiC+SiO2=3Si+2COg↑
总反应式：SiO2+2C=Si+2COg↑
生成的硅由底部放出,浇铸成锭.用此法生产的粗硅经酸处理后,其纯度可达到99.9%.
第二步：三氯氢硅的合成三氯氢硅是由干燥的气体和粗在合成炉中250℃进行合成的.其主要反应式如下：Si+3HCl=SiHCl3+H2g
2三氯氢硅的提纯
由合成炉中得到的三氯氢硅往往混有硼、磷、砷、铝等杂质,并且它们是有害杂质,对质量影响极大,必须设法除去.
近年来三氯氢硅的提纯方法发展很快,但由于精馏法工艺简单、操作方便,所以,目前工业上主要用精馏法.三氯氢硅精馏是利用三氯氢硅与杂质的沸点不同而分离提纯的.
高纯硅的制备与硅烷法
高纯硅的制备与硅烷法
概述

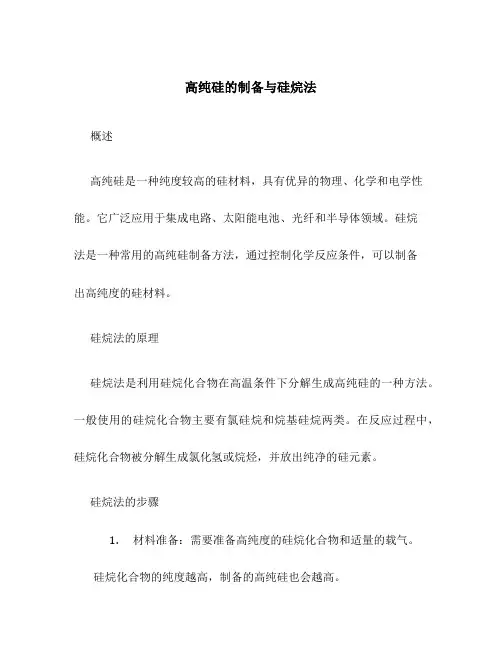

高纯硅是一种纯度较高的硅材料，具有优异的物理、化学和电学性能。它广泛应用于集成电路、太阳能电池、光纤和半导体领域。硅烷法是一种常用的高纯硅制备方法，通过控制化学反应条件，可以制备出高纯度的硅材料。
硅烷法的原理
硅烷法是利用硅烷化合物在高温条件下分解生成高纯硅的一种方法。一般使用的硅烷化合物主要有氯硅烷和烷基硅烷两类。在反应过程中，硅烷化合物被分解生成氯化氢或烷烃，并放出纯净的硅元素。
硅烷法的步骤
1. 材料准备：需要准备高纯度的硅烷化合物和适量的载气。硅烷化合物的纯度越高，制备的高纯硅也会越高。 2. 反应装置：一般采用石英管或石英舟作为反应装置，因为石英具有较好的耐高温性能。
3. 反应条件控制：反应过程中需要控制温度、气氛和反应时间等参数。通常的反应温度为800-1200摄氏度，反应气氛一般为惰性气体，如氢气。
4. 反应过程：将硅烷化合物和载气输入反应装置，加热到反应温度，控制一定时间后，硅烷化合物会发生分解反应生成高纯硅。反应产物可以通过后续的处理步骤进一步提高纯度。
硅烷法的优点
1. 制备高纯度：硅烷法可以制备出高纯度的硅材料，可以满足各种应用的需求。
2. 可控性好：通过调节反应条件和反应时间，可以控制硅烷法制备的硅材料的纯度和晶粒大小。 3. 简便易用：硅烷法操作简单，设备相对简单，易于实施。
4. 适应性广：硅烷法不仅适用于小批量制备，也适用于大规模生产，可以满足不同规模的生产需求。
硅烷法的应用
1. 半导体领域：高纯硅是集成电路和微电子器件的重要材料，硅烷法制备的高纯硅可以满足半导体设备的高纯度要求。
2. 太阳能电池领域：高纯硅作为太阳能电池的基本材料之一，硅烷法可以制备高纯度的硅材料，提高太阳能电池的效率。
3. 光纤领域：高纯硅可以用于制备光纤的芯材，硅烷法的高纯度硅材料可以提高光纤的传输性能。
4. 其他领域：高纯硅还可以用于制备薄膜材料、氢氧化硅、硅胶等材料，广泛应用于化工、材料科学和医药领域。 结论
高纯硅的制备原理三步方程式
高纯硅的制备原理三步方程式
高纯硅，这个词听起来有点复杂，但其实它和我们日常生活中的很多东西都有关系。你知道吗，咱们的手机、电脑，甚至是太阳能电池板，里面都有高纯硅的身影。今天就来聊聊高纯硅是怎么来的，顺便把它的制备过程拆分成三步，简单易懂又有趣，让我们一起打破这个神秘的外衣！
1. 从沙子开始：硅的来源
1.1 沙子是个好东西
说到高纯硅，首先得提到硅的来源。硅的“家”就是沙子，这个平常得不能再平常的东西。想象一下，你在海边捡贝壳，脚下那一堆细沙，里面就藏着大量的二氧化硅（SiO2）。不过，这沙子可不是普通的沙子，必须是那种高质量的硅砂，才能保证后续的反应效果。谁会想用沙滩上的“洗沙水”做出高纯硅呢？所以，挑沙子这件事可得小心翼翼，绝不能马虎。
1.2 高温炼制：疯狂的沙子
接下来，我们要把沙子变成硅，首先得让它经历一次“高温炼制”的洗礼。就像是烧陶瓷，沙子需要在极高的温度下（大约1700摄氏度）被加热。这一过程让二氧化硅脱去氧元素，形成了金属硅（Si）。这就像是把一块石头放进烤箱，等它慢慢变成你想要的形状。这个过程中要用上碳，常用的有木炭和焦炭，它们会帮助“减氧”，让硅顺利出来。嘿，听着是不是有点像科学实验？
2. 精炼过程：去掉杂质
2.1 精炼的秘密
好了，咱们已经得到了金属硅，但这还不是最终的高纯硅。接下来就进入了精炼阶段。想想吧，你的手机里可不想有杂质，显得“掉价”！所以，这个阶段的重点就是去除那些不需要的杂质，保证硅的纯度。这里就要用到一种叫做“氯化”的反应，把金属硅和氯气结合，生成三氯硅烷（SiCl4）。这就像是把混在一起的豆子挑拣干净，一颗颗的挑出来，让它们变得光鲜亮丽。
2.2 二次精炼：最终的挑战
然后，我们需要把三氯硅烷进行还原，通常用氢气来完成这项工作。经过这一轮的“洗礼”，咱们就能得到纯度达到99.9999%的高纯硅了！想象一下，经过这么多步骤，这些高纯硅就像是精致的工艺品，绝对让你心动！就好像每次大扫除，最后看到一尘不染的家，心里那个爽啊！
6班-铝硅合金的细化和变质处理实验报告
1． 实验目的
1) 熟悉铸造铝硅合金的熔炼、精炼、细化和变质处理的过程；
2) 掌握铸造铝硅合金精炼、细化和编制处理的基本原理及方法；
3) 掌握细化剂和变质剂对铸造铝硅合金的影响。
2． 实验内容
1) 对熔融的Al-7Si合金进行细化处理；
2) 对熔融的Al-7Si合金进行变质处理；
3) 在光学显微镜下观察，评价合金的细化和变质处理效果。
3． 实验原理
3.1 铝硅合金晶粒细化技术及其机理
铸造铝合金铸态时通常呈现三种不同的晶粒状态：等轴晶、柱状晶和枝状晶。有目的地
一直柱状晶和枝状晶生长，促进细小等轴晶形成，这种工艺过程就叫做晶粒细化处理。
晶粒细化是通过控制晶体的形核和长大来实现的。细化处理的最基本原理是促进形核，
抑制长大。而形核质点主要有两种来源：一是包括快速凝固法、动力学方法和成分过冷法等
的内生形核质点，二是向熔体中添加晶粒细化剂的外来形核质点。目前，添加细化剂成为生
产过程中最有效、最实用的方法。对于铝硅合金，通常将细化元素Ti、B以中间合金的形式
加入熔体来实现晶粒的细化。
3.2 铝硅合金变质处理技术及其机理
铝硅合金中，由于Si相在自然生长条件下会长成块状或片状的脆性相，严重的割裂基
体，降低合金的强度和塑性，因而必须采用变质处理工艺，使共晶硅形貌发生变化，提高合
金性能。
4． 实验步骤
1) 在两个Al2O3坩埚中分别加入1000g的铝硅合金原料，在电阻炉中升温至720℃，溶化
后保温1小时以促进成分的均匀化；
2) 对精炼处理后的Al-7Si合金教主一组试样；
3) 向一个坩埚中加入0.03%的B进行晶粒细化处理；
4) 向另一个坩埚中加入0.03%的Sr进行变质处理；
5) 1-2人为一组，每个20-30分钟以组为单位浇注试样，为充分观察细化和变质处理的孕 2 / 9 育期和衰退期，应至少浇注4组试样；
6) 对各组试样进行处理，在光学显微镜下观察，评价合金的变质效果，观察晶粒尺寸。
铝硅合金细化处理的研究进展
第３１卷第２期 ２０１１年０Ｌ４月 矿 冶 工 程 ＭＩＮＩＮＧ ＡＮＤ ＭＥＴＡＬＬＵＲＧＩＣＡＬ ＥＮＧＩＮＥＥＲＩＮＧ ＶｏＩ．３１№２ Ａｐｒｉｌ ２０１１
铝硅合金细化处理的研究进展①
刘 杰
（新疆众和股份有限公司，新疆乌鲁木齐８３００１３）
摘要：系统介绍了铝硅系合金的细化处理方法，包括变质处理法、喷射成形法、溶体处理法、倾斜板铸造技术、大凝固界面温度梯 度半连续铸造法等。指出在铸造过程中加强冷却能力、获得高的凝固界面温度梯度和界面过冷，可以显著细化铝硅合金及其初晶 硅尺寸，从而获得高性能铝硅合金。 关键词：铝硅合金；细化；初晶硅 中图分类号：ＴＧ２４ 文献标识码：Ｂ 文章编号：０２５３—６０９９（２０１１）０２一Ｏ１１４—０３
Ｐｒｏｇｒｅｓｓ ｉｎ Ｒｅｓｅａｒｃｈ ｏｆ ＡＩ・Ｓｉ Ａｌｌｏｙ Ｒｅｆｉｎｉｎｇ Ｍｅｔｈｏｄｓ
ＬＩＵ Ｊｉｅ （Ｘｉｎｊｉａｎｇ Ｊｏ Ｗｏｒｌｄ Ｃｏ Ｌｔｄ，Ｕｒｕｍｑｉ ８３００１３，Ｘｉｎｊｉａｎｇ，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｓｙｓｔｅｍａｔｉｃ ｉｎｔｒｏｄｕｃｔｉｏｎ ｗａｓ ｍａｄｅ ｔｏ ｔｈｅ ｒｅｆｉｎｉｎｇ ｍｅｔｈｏｄｓ ｆｏｒ Ａ１一Ｓｉ ａｌｌｏｙ，ｉｎｃｌｕｄｉｎｇ ｍｏｄｉｆｉｃａｔｉｏｎ，ｓｐｒａｙ ｆｏｒｍｉｎｇ，ｓｏｌｕｔｉｏｎ ｔｒｅａｔｍｅｎｔ，ｓｌｏｐｉｎｇ ｐｌａｔｅ ｃａｓｔｉｎｇ ａｎｄ ｈｉｇｈ ｓｏｌｉｄｉｆｉｃａｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ ｇｒａｄｉｅｎｔ ｓｅｍｉ—ｃｏｎｔｉｎｕｏｕｓ ｃａｓｔｉｎｇ．Ｉｔ ｉｓ ｐｏｉｎｔｅｄ ｏｕｔ ｔｈａｔ ｅｎｈａｎｃｉｎｇ ｃｏｏｌｉｎｇ ｃａｐａｃｉｔｙ，ａｃｈｉｅｖｉｎｇ ｈｉｇｈ ｓｏｌｉｄｉｆｉｃａｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ ｇｒａｄｉｅｎｔ ａｎｄ ｕｎｄｅｒｃｏｏｌｉｎｇ ｔｈｅ ｉｎｔｅｒｆａｃｅ ｃａｎ ｒｅｍａｒｋａｂｌｙ ｒｅｆｉｎｅ ｔｈｅ ａｌｌｏｙ ａｎｄ ｉｔｓ ｐｒｉｍａｒｙ ｓｉｌｉｃｏｎ ｔｏ ｏｂｔａｉｎ ｈｉｇｈ ｐｅｒｆｏｒｍａｎｃｅ Ａ１一Ｓｉ ａｌｌｏｙ． Ｋｅｙ ｗｏｒｄｓ：ＡＩ・Ｓｉ ａｌｌｏｙ；ｒｅｆｉｎｅｍｅｎｔ；ｐｒｉｍａｒｙ ｓｉｌｉｃｏｎ
制备硅铝合金的方法
硅铝合金是一种合金，主要包含硅和铝两种元素。制备硅铝合金的方法通常涉及将硅和铝按一定的比例混合，并在一定的温度和气氛条件下进行反应。以下是一种典型的方法：
**步骤：**
1. **原材料准备：** 获取高纯度的硅和铝粉末。确保硅和铝的比例符合制备硅铝合金所需的化学配方。
2. **混合：** 将硅粉和铝粉按照设计的比例混合均匀。这可以通过机械搅拌或其他混合方法来实现。
3. **压制：** 将混合好的粉末放入模具中，通过压制过程形成块状或颗粒状的混合物。这有助于提高反应的均匀性。
4. **加热反应：** 将混合物置于高温炉中，通常在氮气氛围中进行，以避免氧气对反应的影响。在这个高温环境中，硅和铝将发生反应，生成硅铝合金。
5. **冷却：** 在反应完成后，将合金冷却到室温。
6. **研磨：** 如果需要，可以对制备好的硅铝合金进行研磨，以获得所需的颗粒大小和形状。
7. **检测和分析：** 对制备好的硅铝合金进行检测和分析，确保其化学成分和物理性质符合预期。
需要注意的是，硅铝合金的制备可能还涉及一些特殊的工艺控制，以确保所得的合金具有良好的性能。具体的制备条件和工艺参数可能会因制备目的、合金用途以及生产设备的不同而有所变化。在实际应用中，建议参考专业文献、生产技术手册或咨询相关领域的专业人士以获取更详细和准确的信息。
