功能简介：光电耦合器是将LED和光敏三极管紧密的组装在一起，密封在一个对外隔光的封装之内，这样LED的光线能够落到光敏三极管的表面上，可避免其他杂散光的干扰。
在下图中，是由两个光电耦合器组成的或非门电路，A、B 为输入端，从光敏三极管的集电极输出，再经过一个普通三极管输出，输入端A 或B中有一个或两个为高电平“1”，输出就为低电平“0”。
电路图：
图 1 光电耦合器在或非门电路中的电路原理图
发现74LS1914（记储器）的功能与或门利用一组输入端的功能完全符合。
主要器件：三极管放大器，光敏三极管，发光LED
优点：利用光耦控制代替之前电子或门，利用光耦的优点：信号单向传输，输
入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。
来实现减少了电路输入对输出的影响。
由于本次市场调查的对象是光敏三极管，所以在设计电路和购买原件的时候不直接购买市场的封装好的光电耦合器，而是用一个LED和一个光敏三极管对接，实现光电耦合器的功能，但是外界光线会干扰，所以还要手动把LED和光敏三极管封装在一起。
光电耦合器组成的逻辑门电路
光电耦合器组成的逻辑门电路光电耦合器组成的逻辑门电路作者：荣祖庚日期：2012-2-15 11:15:47 人气：2 标签：逻辑门是组成脉冲数字电路的基本单元，由于光耦合器以光为媒体传输信号，器件的输入、输出端在电气上是绝缘的，因此用光耦合器组成的逻辑电路，在隔离噪声及抑制干扰的性能要比晶体管逻辑电路可靠得多。
加之光耦合器的端口资源非常丰富，一般输入和输出各有两个引出脚，只需在输入端为内部发光二极管加限流电阻(各图中的R1、R2)，在输出端为光敏管加上拉或下拉负载电阻(各图中的R3)，几乎不再需要其它的外接元件，就可十分方便地组成各种逻辑门。
常用逻辑门有缓冲器(驱动器)、非门(反相器)、或门、或非门、与门、与非门、蕴含门及禁止门等，它们的逻辑图形符号、逻辑表达式及真值表如附表所列。
本文介绍用光耦合器组成逻辑门的基本方法，每种门提供两种不同的组接方案，并可用表达式和真值表加以验证。
附表：1.缓冲门如图1、图2所示，输入和输出同相位。
图1中，输入端A=1时，光耦合器导通，输出端Y=1；A=0时光耦合器截止，R3下拉使Y=0。
图2中，A=1时光耦合器截止，R3上拉使Y=1；A=0时光耦合器导通，Y=0。
图1～图42.非门如图3、图4所示，输入和输出反相。
图3中，A=1时光耦合器导通，Y=0；A=0时光耦合器载止，Y=1。
图4中，A=1时光耦合器截止，R3下拉使Y=0；A=0时光耦合器导通，Y=l。
3.或门如图5、图6所示，A、B两输入端之一为1或全为1时，Y=1；只有A、B均为0时，Y才输出0。
图5中，若A=l、B=1或A、B均为1时，对应的光耦合器导通，Y=1；若A=0及B=0时，两光耦合器均截止，R3才下拉使Y=0。
图6中，两光耦合器的输出光敏管串联，只要A、B之一为1或均为1，必有一个或两个光藕合器截止，R3上拉使Y=1；只有A=B=0时，两个光耦合器均导通，才使Y=0。
图5～图84.或非分如图7、图8所示，与或门逻辑关系相反．当A=1、B=1或A=B=1时，Y=0；只有A=B=0时，Y=1。
光电耦合器介绍
光电耦合器介绍光电耦合器介绍光耦是做什么用的呢？光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。
光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。
发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。
只要光耦合器质量好，电路参数设计合理，一般故障少见。
如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。
光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation V oltage：隔离电压3、Collector-Emitter V oltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？-------------------------------------关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1(2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd23、万用表直流电压挡20V万用表+ -> TLP521-1(4) 万用表- -> TLP521-1(3) 试验结果输入电源万用表电压(V) 1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V 0.1324V 0.06-----------------------------------------光耦是用来隔离输入输出的，主要是隔离输入的信号。
光电耦合器(光耦)的应用电路集

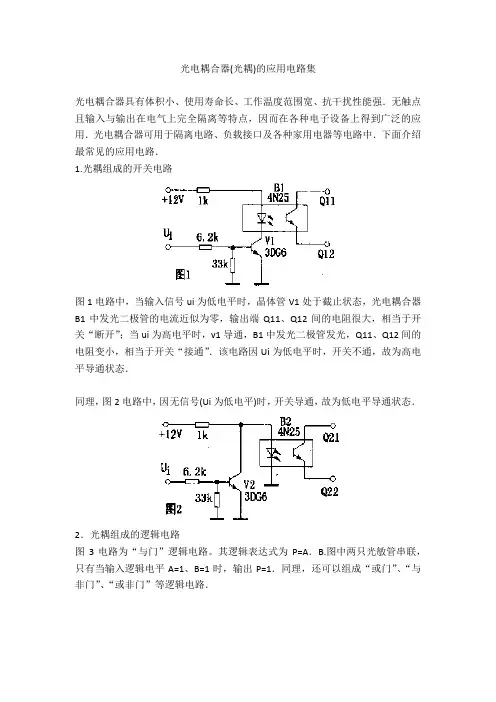

光电耦合器(光耦)的应用电路集光电耦合器具有体积小、使用寿命长、工作温度范围宽、抗干扰性能强．无触点且输入与输出在电气上完全隔离等特点，因而在各种电子设备上得到广泛的应用．光电耦合器可用于隔离电路、负载接口及各种家用电器等电路中．下面介绍最常见的应用电路．1.光耦组成的开关电路图1电路中，当输入信号ui为低电平时，晶体管V1处于截止状态，光电耦合器B1中发光二极管的电流近似为零，输出端Q11、Q12间的电阻很大，相当于开关“断开”；当ui为高电平时，v1导通，B1中发光二极管发光，Q11、Q12间的电阻变小，相当于开关“接通”．该电路因Ui为低电平时，开关不通，故为高电平导通状态．同理，图2电路中，因无信号(Ui为低电平)时，开关导通，故为低电平导通状态．2．光耦组成的逻辑电路图3电路为“与门”逻辑电路。
其逻辑表达式为P=A．B.图中两只光敏管串联，只有当输入逻辑电平A=1、B=1时，输出P=1．同理，还可以组成“或门”、“与非门”、“或非门”等逻辑电路．3．光耦组成隔离耦合电路电路如图4所示．这是一个典型的交流耦合放大电路．适当选取发光回路限流电阻Rl，使B4的电流传输比为一常数，即可保证该电路的线性放大作用。
4．光耦组成高压稳压电路电略如图5所示．驱动管需采用耐压较高的晶体管(图中驱动管为3DG27)。
当输出电压增大时，V55的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低，而保持输出电压的稳定．5.光耦组成的门厅照明灯自动控制电路电路如图6所示。
A是四组模拟电子开关（S1~S4）：S1，S2，S3并联（可增加驱动功率及抗干扰能力）用于延时电路，当其接通电源后经R4，B6驱动双向可控硅VT，VT直接控制门厅照明灯H；S4与外接光敏电阻Rl等构成环境光线检测电路。
当门关闭时，安装在门框上的常闭型干簧管KD受到门上磁铁作用，其触点断开，S1，S2，S3处于数据开状态。
