不饱和聚酯树脂概述
不饱和聚酯树脂概述
不饱和聚酯树脂属于热固性树脂。
是由不饱和二元酸，饱和多元醇、多元酸聚合物与含不饱和键单体混合后，制成的粘稠的液态树脂。
在加入固化剂和促进剂经混合，常温下交联固化或者只加入固化剂经过加热或紫外线照射后固化。
成为不溶不融的塑料。
树脂在固化前与玻璃纤维材料充分浸渍，有规则地层层重叠或无规则混合即成为玻璃纤维增强复合材料-FRP，俗称玻璃钢。
不饱和聚酯树脂在热固性塑料中占有重要地位。
其发展速度超过其他热固性塑料。
应用范围是广泛的，在建筑、冶金、化工、印染、交通、电气等领域都被大量使用。
成型工艺性好，适用于手糊、浇铸、模压（SMC、BMC）喷射、拉挤、缠绕、RTM等成型方法。
产品特点：
1、牌号品种多，根据制品不同的用途，不同的加工方法有其相适应的牌号供您选用。
2、树脂固化时无水、气等付产物产生。
不需加入任何稀释剂，粘度适宜，工艺性好。
3、树脂固化后成为不溶不融的坚固的固体。
4、树脂是浅色或无色的透明液体，可以随意加入着色剂调配所需的色泽。
5、使用不同的固化系统，不同的用量可以在常温或高温下固化，容易控制固化时间。
6、选择低收缩性质的树脂及配方，可制得尺寸精度高，表面光滑的制品。
7、具有耐热、耐寒、自熄、电性能好的不同牌号树脂。
8、具有化学稳定、耐酸碱优良的牌号树脂，可用于制作防腐蚀用玻璃钢制品。
9、用玻璃纤维增强的玻璃钢制品具有优良的机械性能,可做轻型结构材料,是具有通用性的复合材料。
10、树脂辅料中有多种固化系统，可满足不同用途的成型条件需要。
并有多种胶衣及色浆，可以满足树脂固化后的美丽的外观需要。
不饱和聚酯树脂品种简介
不饱和聚酯树脂概述由二元或多元羧酸和二元或多元醇经缩聚反应而生成的树脂称为聚酯树脂，可分为饱和聚酯和不饱和聚酯两大类。
不饱和聚酯树脂一般是由不饱和二元酸、饱和二元酸和二元醇缩聚而成的线型聚合物，在树脂分子中同时含有重复的不饱和双键和酯键。
由于这样得到的不饱和聚酯树脂是一种固体或半固体状态，而且不能很好地交链成为性能良好的体型结构产物，因此在生产后期，还必须经交联剂苯乙烯稀释形成具有一定粘度的树脂溶液。
实际上使用的不饱和聚酯树脂就是这种树脂溶液，使用中再加入固化剂等物质，使苯乙烯单体和不饱和聚酯分子中的双键发生自由基共聚反应，最终交链成为体型结构的树脂。
由此可见，不饱和聚酯树脂是一种热固性树脂，其形成体型结构的反应过程是：第一步通过二元酸和二元醇的缩聚反应生成线型分子；第二步在固化过程中通过树脂和交联剂的双键间的自由基共聚反应得到体型结构。
这种不同的反应阶段通过不同的官能团和不同的反应机理得以实现，是不饱和聚酯树脂合成和固化的特点。
性能特点和助剂不饱和树脂的价格比双酚A型EPOXY便宜一半，粘度低，可常温触压固化，固化物透明度高，粘接强度高，常用于玻璃钢工业上。
不饱和树脂的交联剂有苯乙烯（PS），丙烯酸，甲苯丙烯酸甲酯和瓴苯二甲酸二烯丙酸，引发剂有过氧化苯甲酰，过氧化环已酮和过氧化丁酮等，促进剂有环烷酸钴（苯酸钴即含2%金属钴的苯乙烯溶液，）辛酸钴，二甲基苯胺和二乙基苯胺，阻聚剂有：（一）无机物：硫黄，铜盐和亚硝酸盐。
（二）多元酚：对苯二酚，邻苯二酚和对叔丁基邻苯二酚（三）醌：醌，1，4-苯醌和菲醌（四）芳香族硝基化合物：二硝基苯，三硝苯甲苯和芳味酸。
（五）胺类：吡，N苯基胺和吩。
不饱和聚酯树脂主要优点：（1）工艺性能优良。
这是不饱和聚酯树脂最突出的优点。
在室温下具有适宜的粘度，可以在室温下固化，常压下成型，固化过程中无小分子形成，因而施工方便，易保证质量，并可用多种措施来调节它的工艺性能，特别适合于大型和现场制造玻璃钢制品。
不饱和聚酯种类
不饱和聚酯种类
一、单一酯类不饱和聚酯树脂
单一酯类不饱和聚酯树脂是最常见的一种树脂，其基础组分是不饱和的酸酐和醇，如无酸树脂、酞酸酯树脂等。
这种树脂应用广泛，可用于玻璃钢、船舶、风力发电叶片等。
二、环氧基不饱和聚酯树脂
环氧基不饱和聚酯树脂是一种通过在单一酯类不饱和聚酯树脂中引入环氧树脂交联剂，而形成的复合改性树脂。
这种树脂的强度、刚度和耐腐蚀性都比单一酯类不饱和聚酯树脂更高，应用领域包括汽车外壳、管道、电缆护套等。
三、酰胺基不饱和聚酯树脂
酰胺基不饱和聚酯树脂是一种通过在单一酯类不饱和聚酯树脂中引入酰胺基改性剂而形成的复合改性树脂。
这种树脂具有较高的强度和耐久性，被广泛应用于建筑、管道、储罐等领域。
四、环氧基丙烯酸酯树脂
环氧基丙烯酸酯树脂是一种复合改性树脂，利用丙烯酸酯改性剂和环氧树脂交联剂对单一酯类不饱和聚酯树脂进行改性。
这种树脂的强度、耐热性和耐腐蚀性都很高，应用领域包括油藏储存罐、化学反应器和电力线路支架等。
五、羟基基改性聚酯树脂
羟基基改性聚酯树脂是通过在单一酯类不饱和聚酯树脂中加入羟基基改性剂形成的复合改性树脂。
这种树脂比单一酯类不饱和聚酯树脂有更高的耐腐蚀性和机械性能，应用领域包括储罐、船体和风力发电叶片等。
【结论】
不饱和聚酯树脂种类繁多，每种都有其独特的应用领域和性能特点。
了解不同种类树脂的特点和应用领域，有助于选择合适的树脂用于特定领域，提高产品质量和降低成本。
8001不饱和聚酯树脂说明书
8001不饱和聚酯树脂说明书
8001不饱和聚酯树脂是一种常用的树脂材料，具有广泛的应用
领域，包括建筑、汽车、船舶、电子和家具等行业。
以下是关于
8001不饱和聚酯树脂的一些说明：
1. 物理性质，8001不饱和聚酯树脂通常是无色或淡黄色液体，具有良好的流动性和可加工性。
它的密度、粘度、固化时间等物理
性质可以根据具体的配方进行调整。
2. 化学性质，8001不饱和聚酯树脂在固化过程中通常需要添
加过氧化物或者有机过氧化物作为引发剂。
在固化过程中，它会发
生交联反应，形成高分子聚合物，从而获得硬度和耐久性。
3. 应用领域，8001不饱和聚酯树脂广泛用于玻璃钢制品、复
合材料、涂料、粘合剂等领域。
在建筑行业中，它常被用于制作建
筑构件和装饰材料；在汽车和船舶制造中，它常被用于制作外壳和
结构件；在电子行业，它常被用于制作绝缘材料和外壳等。
4. 使用注意事项，在使用8001不饱和聚酯树脂时，需要注意
通风良好，避免接触皮肤和眼睛，避免吸入其蒸气。
固化过程中需
要控制温度和湿度，以确保产品质量。
总的来说，8001不饱和聚酯树脂是一种重要的工业材料，具有广泛的应用前景和市场需求。
它的物理性质和化学性质使其成为许多行业中不可或缺的材料，但在使用过程中需要注意安全和环保。
不饱和聚酯树脂
不饱和聚酯树脂：
不饱和聚酯树脂通常是由饱和的及不饱和的二元羧酸或酸酐与二元醇缩聚反应合成的，具有聚酯键和双键的线型高分子化合物。
合成过程完全遵循线型缩聚反应的历程，大分子链的增长是一个逐步的过程，聚合物是分子量大小不一的同系物。
反应方程式：
（1）O
C O O
HO-R-OH+R O HO-R-O-C-R-C-OH+H2O
C
O
二元醇酸酐水
（2）
2HO R OCORCOOH HOROCORCOO R OH+H2O
或HO R OCORCOOH+HO R OH HO R OCORCOO R OH+H2O
工艺流程说明：
原料按配比称料后，先把氮气通入反应釜中，排除反应系统中的空气，然后投入二元醇，再加入二元酸酐，待二元酸酐溶化后启动搅拌装置，投料量不超过反应釜容积的80%。
加热反应体系，使料温逐渐升至190-210℃，在缩聚过
程中加入甲苯（溶剂），利用甲苯与水的共沸点较水的沸点低，将反应生成的水迅速带出，促进缩聚反应。
反应终点通过测定不饱和聚酯的酸值来控制。
当酸值达到一定程度后，即停止反应，把料温降至190℃，加入阻聚剂，再搅拌30Min,待进一步稀释。
在稀释釜内预先计量投入苯乙烯、阻聚剂，搅拌均匀。
然后将反应釜中的不饱和聚酯缓缓放入稀释釜，控制聚酯流速，使混合温度不超过90℃。
稀释完毕，将树脂冷却至室温，过滤包装即得成品。
冷凝温度为25℃，冷凝介质为常温循环冷却水，反应得率为92%。
苯酐、甘油、乙二醇、二乙二醇。
不饱和聚酯树脂与环氧树脂的区别

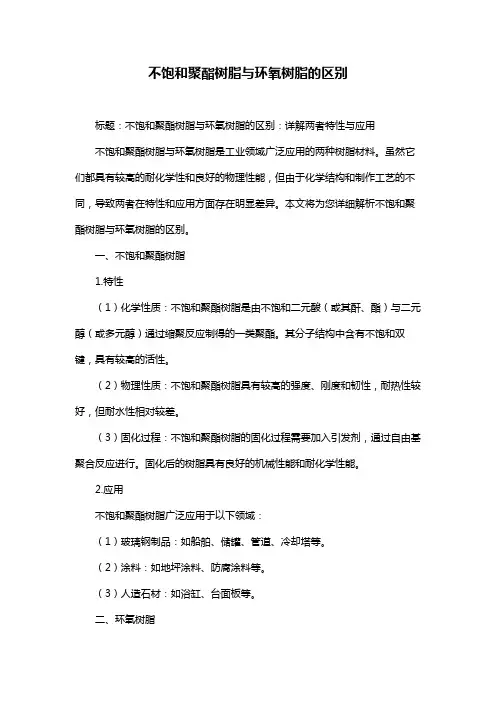

不饱和聚酯树脂与环氧树脂的区别标题：不饱和聚酯树脂与环氧树脂的区别：详解两者特性与应用不饱和聚酯树脂与环氧树脂是工业领域广泛应用的两种树脂材料。
虽然它们都具有较高的耐化学性和良好的物理性能，但由于化学结构和制作工艺的不同，导致两者在特性和应用方面存在明显差异。
本文将为您详细解析不饱和聚酯树脂与环氧树脂的区别。
一、不饱和聚酯树脂1.特性（1）化学性质：不饱和聚酯树脂是由不饱和二元酸（或其酐、酯）与二元醇（或多元醇）通过缩聚反应制得的一类聚酯。
其分子结构中含有不饱和双键，具有较高的活性。
（2）物理性质：不饱和聚酯树脂具有较高的强度、刚度和韧性，耐热性较好，但耐水性相对较差。
（3）固化过程：不饱和聚酯树脂的固化过程需要加入引发剂，通过自由基聚合反应进行。
固化后的树脂具有良好的机械性能和耐化学性能。
2.应用不饱和聚酯树脂广泛应用于以下领域：（1）玻璃钢制品：如船舶、储罐、管道、冷却塔等。
（2）涂料：如地坪涂料、防腐涂料等。
（3）人造石材：如浴缸、台面板等。
二、环氧树脂1.特性（1）化学性质：环氧树脂是由环氧氯丙烷与多元醇（或多元酚）通过缩聚反应制得的一类聚醚。
其分子结构中含有环氧基团，具有较高的活性。
（2）物理性质：环氧树脂具有较高的强度、刚度和耐热性，耐水性和耐化学品性能优良。
（3）固化过程：环氧树脂的固化过程可以采用多种固化剂，如胺类、酸酐类等。
固化后的树脂具有优异的机械性能和耐化学性能。
2.应用环氧树脂广泛应用于以下领域：（1）粘接剂：如电子元器件、建筑材料等。
（2）涂料：如防腐涂料、地坪涂料等。
（3）复合材料：如碳纤维复合材料、玻璃纤维复合材料等。
三、总结不饱和聚酯树脂与环氧树脂在化学结构、特性和应用方面存在以下区别：1.化学结构：不饱和聚酯树脂含有不饱和双键，环氧树脂含有环氧基团。
2.耐水性：环氧树脂的耐水性优于不饱和聚酯树脂。
3.固化过程：不饱和聚酯树脂需要加入引发剂进行自由基聚合反应，环氧树脂可以采用多种固化剂进行固化。
不饱和聚酯树脂的分类
不饱和聚酯树脂的分类不饱和聚酯树脂，这个听起来就像是化学课上让人打瞌睡的名字，实际上却是个很有趣的家伙！它不仅在我们的生活中无处不在，还是个超级多才多艺的材料。
今天，咱们就来聊聊不饱和聚酯树脂的分类，保证你听得懂，还能乐开怀！1. 不饱和聚酯树脂的基本概念首先，不饱和聚酯树脂就像是一个多面手，能做很多不同的事情。
它主要是通过不饱和脂肪酸和多元醇反应而成的，听起来有点复杂，但简单说就是把不同的材料组合在一起，做成了一个超级强的“胶水”。
这玩意儿在工业、建筑和汽车制造中都有广泛的应用，几乎可以说是“万金油”！1.1 传统不饱和聚酯树脂传统的不饱和聚酯树脂就像是你家厨房里的老好人，随叫随到。
它主要是用来制造一些日常用品，比如玻璃钢、船体、甚至是咱们的浴缸。
说到这里，你有没有想过，自己洗澡的时候，其实是在享受这些“化学精灵”带来的舒适呢？传统树脂一般用聚酯酸和苯乙烯进行交联，具有很好的机械性能和耐腐蚀性。
就像咱们穿的衣服，耐磨又耐脏，绝对是个靠谱的选择。
1.2 特殊不饱和聚酯树脂然后咱们来聊聊特殊的不饱和聚酯树脂。
哎，这个名字听着就很有逼格，感觉就是专门为那些追求个性的人准备的。
它们往往会添加一些特殊的填料或者改性剂，以达到更好的性能。
例如，有些树脂专门用来做高温应用，像汽车的发动机盖、电子元件等等。
就像你用心挑选的外套，既要好看，也要耐磨，才能在各种场合中游刃有余。
2. 不饱和聚酯树脂的主要类型说完了大致的概念，咱们再来细说几种主要的类型，这就像是给你的朋友们打个分，让你看看哪个最适合你！2.1 透明聚酯树脂首先是透明聚酯树脂，听到这个名字，脑海中是不是浮现出那些亮晶晶的工艺品？对呀，它就是那种制作透明物品的首选。
无论是艺术品还是装饰品，透明聚酯树脂都能让你的创意大放异彩。
而且，它的抗紫外线能力也非常棒，放在阳光下也不会变黄。
就像是那种永不退色的爱情，牢牢锁住最美的瞬间。
2.2 耐热聚酯树脂接下来是耐热聚酯树脂，这货可不简单，特别适合那些需要高温环境的地方。
不饱和聚酯树脂的合成工艺
对原料进行过滤、干燥、脱气等处理， 以确保原料的纯净度和避免在后续反 应中产生气泡。
聚合反应
聚合温度
控制聚合温度在一定范围内，使原料充分反应。
聚合压力
保持一定的聚合压力，有助于提高产品的分子量和粘度。
聚合时间
根据反应进程和产品要求，确定合适的聚合时间。
固化与后处理
固化
通过加入固化剂或加热等方式，使不饱和聚酯树脂从液态转 变为固态。
结构调控与改性
通过分子结构设计、共聚改性等方法，改善不饱和聚 酯树脂的加工性能、力学性能和耐热性能。
高性能化的研究
探索不饱和聚酯树脂的高性能化途径，如增强增韧、 阻燃、耐腐蚀等方面的研究。
环保与可持续发展
01
绿色合成工艺
研究开发环境友好的合成工艺，降低生产过程中的能耗和废弃物产生。
02
废弃不饱和聚酯树脂的回收利用
04
02
不饱和聚酯树脂的合成原理
缩聚反应原理
01
缩聚反应是一种或多种含有多 官能团的单体之间发生反应， 生成高分子化合物的聚合反应 。
02
在不饱和聚酯树脂的合成中， 通常使用二元醇和二元酸作为 单体，通过缩聚反应生成聚酯 。
03
缩聚反应过程中，单体分子中 的官能团之间相互反应，不断 脱去小分子副产物（如水或醇 ），形成高分子链。
总结词
01
产品性能不稳定会影响树脂的应用范围和可靠性。
详细描述
02
原因可能是由于合成过程中的杂质或副产物过多，或者后处理
过程中的热历史、加工条件等控制不当。
解决方案
03
加强原料的纯度控制和后处理工艺，优化热历史和加工条件，
以及采用稳定剂或抗氧剂等添加剂来提高产品的稳定性。
34胶衣树脂 成分
34胶衣树脂成分胶衣树脂，也被称为胶衣，是一种特殊的树脂，主要用于增强和保护复合材料的表面。
34胶衣树脂是一种常用的胶衣树脂，具有优良的耐候性、耐磨性和耐化学腐蚀性。
本文将详细介绍34胶衣树脂的成分及其作用。
一、成分介绍34胶衣树脂主要由不饱和聚酯树脂、苯乙烯、甲基丙烯酸甲酯（MMA）和其他添加剂组成。
以下是对这些成分的详细介绍：1. 不饱和聚酯树脂：不饱和聚酯树脂是34胶衣树脂的主要成分，它赋予了胶衣树脂良好的机械性能和耐化学腐蚀性。
不饱和聚酯树脂是一种高分子化合物，由多元醇和多元酸反应生成。
在聚合过程中，不饱和双键保留在分子结构中，使得聚合物具有不饱和性质。
这些不饱和键使得聚合物可以进行固化反应，并与苯乙烯、MMA等单体发生交联聚合。
2. 苯乙烯：苯乙烯是34胶衣树脂中的交联剂，它与不饱和聚酯树脂中的不饱和双键发生反应，促使树脂固化。
苯乙烯还具有调节胶衣树脂粘度和提高固化速度的作用。
3. 甲基丙烯酸甲酯（MMA）：MMA是34胶衣树脂中的另一种重要成分，它与不饱和聚酯树脂中的不饱和双键发生反应，促进固化。
MMA还赋予了胶衣树脂良好的透明性和光泽度。
4. 添加剂：为了改善34胶衣树脂的性能，常常添加一些添加剂，如颜料、填料、分散剂、流平剂、促进剂等。
这些添加剂可以调节胶衣树脂的颜色、硬度、耐磨性、耐候性等性能。
二、成分作用1. 不饱和聚酯树脂：不饱和聚酯树脂是34胶衣树脂的基体树脂，它决定了胶衣树脂的基本性能。
不饱和聚酯树脂的分子结构和聚合度对胶衣树脂的机械性能、耐化学腐蚀性、热稳定性等有很大影响。
不饱和聚酯树脂具有高度的交联密度和良好的耐化学腐蚀性能，使得34胶衣树脂具有优良的耐化学腐蚀性和机械强度。
2. 苯乙烯：苯乙烯作为交联剂，能够促使不饱和聚酯树脂的固化。
在加热或引发剂的作用下，苯乙烯与不饱和聚酯树脂中的不饱和双键发生自由基聚合反应，形成三维网状结构。
苯乙烯还能调节胶衣树脂的粘度和固化速度，使其适合于不同的加工和应用需求。
不饱和聚酯树脂研究报告
不饱和聚酯树脂研究报告不饱和聚酯树脂是一种非常常见的高分子材料，具有优异的性能，比如高强度、耐候性和耐化学性等。
在工业生产和日常生活中，被广泛应用于制造船舶、家具、汽车和电子产品等各种领域。
本文将针对不饱和聚酯树脂的特点、研发及应用做一个简要介绍。
一、不饱和聚酯树脂的特点不饱和聚酯树脂是一种由不饱和聚酯、交联剂和促进剂等组成的材料。
它具有以下4个突出的特点。
1、高强度：不饱和聚酯树脂本身具有高强度的特点，可以制成高强度的产品。
2、耐化学性：不饱和聚酯树脂有着很好的耐化学性能，不易受化学品腐蚀。
3、耐紫外线照射：不饱和聚酯树脂的材料在日晒雨淋等环境下不会出现劣化现象。
4、外观美观：通过加工和涂装处理，不饱和聚酯树脂可以制成各种外观美观的产品。
二、不饱和聚酯树脂的研发现状随着人工合成化学的发展，不饱和聚酯树脂的合成技术也得到了极大的发展。
现在主要有以下几种合成方法。
1、聚酯法：这是一种常见的不饱和聚酯树脂合成方法，通过平稳的聚酯反应，令聚酯链延伸到一定程度后，与环氧基团或不饱和胁迫烯烃等交联剂反应，形成树脂材料。
2、开环聚合法：这是一种相对简单的合成方法，通过开环反应，将環氧基团或苯乙烯等不饱和脂肪膴剂加入反应中，从而获得不饱和聚酯树脂。
3、聚加成型法：这是一种不饱和聚酯树脂的新型合成方法，将加成型单体引入聚酯链中，使多级反应发生，产生不饱和聚酯树脂。
三、不饱和聚酯树脂的应用不饱和聚酯树脂的应用非常广泛，常见的应用有：1、风电叶片制造：不饱和聚酯树脂是风电叶片的重要材料之一，可以制成强度高、耐风吹雨打的叶片。
2、汽车制造：不饱和聚酯树脂被广泛应用于汽车外壳的制造，使汽车在强度、硬度和安全性能等方面得到充分保障。
3、化工设备制造：不饱和聚酯树脂具有耐腐蚀的特性，因此在化工设备制造中，作为一种优秀的耐腐材料，被广泛地应用。
4、水上运动设备制造：作为一种轻质、坚固且具有高硬度的材料，不饱和聚酯树脂被广泛地应用于水上设施和运动器材制造领域。
第4章 不饱和聚酯树脂
a、邻苯二甲酸二烯丙酯 反应活性比乙烯类单体及丙烯酸类单体要低，即 使有催化剂存在，也不能使不饱和聚酯树脂在室温固 化。 4、端基封闭剂 为改进聚酯的某些性能，如抗水性、电绝缘性以 及与交联单体的混溶性，在合成聚酯的后期，常用一 元酸或一元醇与端羟基或端羧基反应，使聚酯的端基 失去活性，达到封端的目的。 5、溶剂 目的是利用溶剂与水的共沸点，降低水的沸点， 将水除去。一般是环状烃如苯、甲苯或二甲苯。
4.1.2 国内外发展概况
1、国外发展概况 19世纪中叶到20世纪30年代为早期 世纪中叶到20世纪30 （1）第一阶段 19世纪中叶到20世纪30年代为早期 阶段； 阶段； 聚苯二甲酸甘油酯， 聚苯二甲酸甘油酯，主要用于涂料 20世纪30年代到第二次世界大战结 世纪30 （2）第二阶段 20世纪30年代到第二次世界大战结 束； 军用航空领域 第二次世界大战结束至今； （3）第三阶段 第二次世界大战结束至今； 军民两用，其发展超过其他塑料品种 军民两用，
第4章 不饱和聚酯树脂 4.1 概述 4.1.1 不饱和聚酯树脂的概念及其特性 不饱和聚酯树脂（ 不饱和聚酯树脂（unsaturated polyester resins,UPR）是指分子链上具有不饱和键（如 resins,UPR）是指分子链上具有不饱和键（如 双键）的聚酯高分子。 更准确的定义是：不饱和聚酯在乙烯基类 交联单体（eg.苯乙烯）中形成的液体树脂。 交联单体（eg.苯乙烯）中形成的液体树脂。 不饱和聚酯树脂是一种典型的热固性树脂。
j、混酸 顺酐/苯酐=1/1（摩尔比）时称为“ 顺酐/苯酐=1/1（摩尔比）时称为“低活 性不饱和聚酯树脂”；顺酐/苯酐=2/1或 性不饱和聚酯树脂”；顺酐/苯酐=2/1或3/1 （摩尔比）时，分被称为“ （摩尔比）时，分被称为“中活性不饱和聚酯 树脂” 树脂”和“高活性不饱和聚酯树脂”。 高活性不饱和聚酯树脂” （3）多元酸 偏苯三酸酐、均苯三酸酐和马来酐海松酸 等三酸可用于制造软化点高的、特种用途的聚 酯树脂；如固体感光树脂、不饱和聚酯树脂固 体粉末涂料。
