彩超故障诊断分析
彩色超声设备常见故障和判断解决方法
彩色超声设备常见故障和判断解决方法彩色超声设备是一种常用的医疗设备，它可以通过声波的反射来生成人体内部的图像，帮助医生进行诊断。
但是，由于长时间的使用和不当的维护，彩色超声设备也会出现一些故障。
本文将介绍彩色超声设备常见的故障和判断解决方法。
一、彩色超声设备常见故障1. 显示屏出现问题彩色超声设备的显示屏是非常重要的部件，如果出现问题，会影响医生的诊断。
常见的问题包括显示屏出现花屏、黑屏、亮度不足等。
2. 声像不符声像不符是指超声图像与实际情况不符，这可能是由于设备的设置不正确或者探头损坏导致的。
3. 声像质量差声像质量差是指超声图像的清晰度不够，可能是由于设备的设置不正确、探头损坏或者超声波传输介质不良导致的。
4. 设备无法启动设备无法启动可能是由于电源故障、电源线接触不良或者主板故障导致的。
二、判断解决方法1. 显示屏出现问题如果彩色超声设备的显示屏出现问题，首先需要检查电源线是否接触良好。
如果电源线没有问题，可以尝试重新启动设备。
如果问题仍然存在，可能是显示屏本身出现故障，需要更换显示屏。
2. 声像不符如果声像不符，首先需要检查设备的设置是否正确。
如果设置正确，可能是探头损坏导致的，需要更换探头。
3. 声像质量差如果声像质量差，首先需要检查设备的设置是否正确。
如果设置正确，可能是探头损坏或者超声波传输介质不良导致的，需要更换探头或者更换超声波传输介质。
4. 设备无法启动如果设备无法启动，首先需要检查电源线是否接触良好。
如果电源线没有问题，可能是电源故障或者主板故障导致的，需要更换电源或者主板。
三、彩色超声设备的维护为了避免彩色超声设备出现故障，需要进行定期的维护。
以下是一些常见的维护方法：1. 定期清洁设备彩色超声设备需要定期清洁，以保持设备的清洁和卫生。
清洁时需要注意不要使用含有酸性或碱性成分的清洁剂，以免损坏设备。
2. 定期更换探头探头是彩色超声设备的核心部件，需要定期更换以保证设备的正常运行。

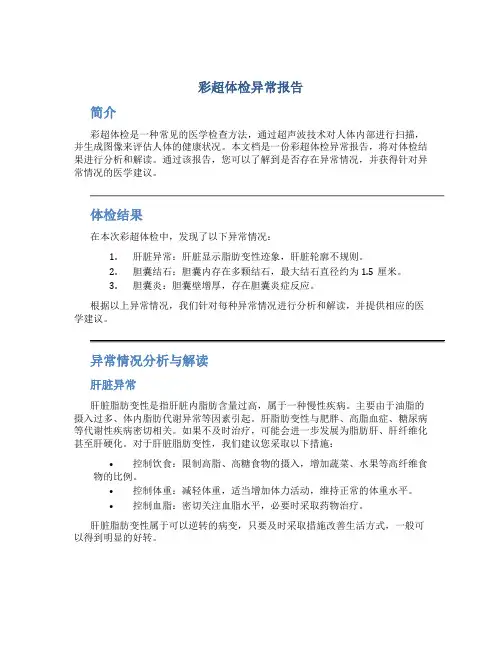

彩超体检异常报告
彩超体检异常报告简介彩超体检是一种常见的医学检查方法，通过超声波技术对人体内部进行扫描，并生成图像来评估人体的健康状况。
本文档是一份彩超体检异常报告，将对体检结果进行分析和解读。
通过该报告，您可以了解到是否存在异常情况，并获得针对异常情况的医学建议。
体检结果在本次彩超体检中，发现了以下异常情况：1.肝脏异常：肝脏显示脂肪变性迹象，肝脏轮廓不规则。
2.胆囊结石：胆囊内存在多颗结石，最大结石直径约为1.5厘米。
3.胆囊炎：胆囊壁增厚，存在胆囊炎症反应。
根据以上异常情况，我们针对每种异常情况进行分析和解读，并提供相应的医学建议。
异常情况分析与解读肝脏异常肝脏脂肪变性是指肝脏内脂肪含量过高，属于一种慢性疾病。
主要由于油脂的摄入过多、体内脂肪代谢异常等因素引起。
肝脂肪变性与肥胖、高脂血症、糖尿病等代谢性疾病密切相关。
如果不及时治疗，可能会进一步发展为脂肪肝、肝纤维化甚至肝硬化。
对于肝脏脂肪变性，我们建议您采取以下措施：•控制饮食：限制高脂、高糖食物的摄入，增加蔬菜、水果等高纤维食物的比例。
•控制体重：减轻体重，适当增加体力活动，维持正常的体重水平。
•控制血脂：密切关注血脂水平，必要时采取药物治疗。
肝脏脂肪变性属于可以逆转的病变，只要及时采取措施改善生活方式，一般可以得到明显的好转。
胆囊结石胆囊结石是胆囊内形成的固态物质，主要由于胆汁中胆固醇、胆红素等物质过多沉积所致。
胆囊结石在不同的大小和数量情况下，症状和处理方式也可能有所不同。
对于您的情况，我们建议：•观察：如果结石较小且无症状，可以通过定期复查观察其发展情况。
•药物治疗：对于小尺寸的结石，医生可以根据情况进行药物治疗，帮助溶解结石。
•手术治疗：对于较大的结石或伴有明显症状的情况，可能需要考虑手术切除胆囊。
具体的治疗方法需结合病情和医生的建议进行决策。
胆囊炎胆囊炎是指胆囊因感染或炎症引起的一种疾病。
胆囊炎的症状包括上腹部疼痛、恶心、呕吐等，严重时可伴有发热和黄疸。
菲利浦HD15彩超故障2例分析及检修
菲利浦HD15彩超故障2例分析及检修故障分析：检查探头是否松动；检查设备内部模块之间是否有无接触不良情况和灰尘积累太多而散热不良引起；检查各模块部件是否有无明显烧焦情况；总体分析机器各模块功能情况，然后逐一排查找到故障模块。
故障解决：关机后将所有的探头拆出来，重新装上去然后开机，故障仍然存在，故排除是探头松动引起。
关机后拆下盖板，将前端各个模块正确拆下，仔细观察未发现板上部件没有烧焦现象，也没有发现灰尘积累，故可以排除配件明显烧焦和灰尘积累过多引起。
那故障只能是内部模块功能不正常引起的，要找出有故障的模块就要对整台机器的结构和内部模块功能进行分析。
HD15彩超结构与功能：飞利浦HD15彩超主要由视频显示器、控制面板、前端E-BOX、主机（PC）、系统台车、系统电源等组成。
显示器：用于显示图像信息和文本信息控制面板：由功能键和字符键组成，主要作用是实现人机对话接收用户的指令等。
前端E-BOX：由Acquisition control Board（ACB）板、Analog Input Module（AIM）板、Front End（FE）板组成。
ACB板：控制超声波束的形成，产生扫描转换，提供与后端PC的接口。
AIM板：接收电源的HV高压和低电压并对这些电压进。
行监测和补偿，CW模式的运算放大，产生TGC信号给FE板 FE板：分为FE0和FE1两个块板，两块板的功能一样，都包括了32个数据通道，并发射脉冲信号给超声探头用于产生超声波。
主机（PC）：接收前端的超声回身数据信号进行处理形成数字视频信号后传输给显示器，是整个HD15系统中央控制部分。
电源power supply:接收220V的交流输入电压，产生系统所需的各组电压。
总体工作示意图如1-1超声回声区的产生是由系统的电源提供高压给AIM板，AIM板对高压进行监测补偿后传输到FE板上，在FE板上产生脉冲电压给探头而产生超声波，并由探头接收回波而产生回声图像，因此没有回声图像显示，上面提到的电源、AIM板、FE板、探头都有可能引起。
彩色超声设备常见故障和判断解决方法
彩色超声设备常见故障和判断解决方法一、前言彩色超声设备是医学影像诊断中常用的一种设备，它可以通过高频声波在人体内部产生图像，并且能够准确地显示人体内部的结构和病变情况。
然而，由于长时间使用和其他原因，彩色超声设备也会出现各种故障，给医生的工作带来很大的不便。
因此，在使用彩色超声设备时，我们需要了解常见故障及其判断解决方法。
二、常见故障1. 影像质量下降影像质量下降是彩色超声设备中最常见的故障之一。
这种情况下，图像可能会出现模糊、失真或者颜色异常等问题。
造成影像质量下降的原因很多，包括探头损坏、连接线松动、信号干扰等。
2. 操作系统错误彩色超声设备的操作系统有时会出现错误。
这种情况下，设备可能无法正常启动或者某些功能无法正常使用。
3. 软件问题软件问题也是彩色超声设备中常见的故障之一。
软件问题可能导致某些功能无法正常使用或者数据丢失等问题。
4. 设备硬件故障彩色超声设备的硬件也有可能发生故障。
例如，主板、电源、探头等部件可能会出现故障，导致设备无法正常工作。
三、判断解决方法1. 影像质量下降的解决方法影像质量下降的原因很多，因此需要根据具体情况采取相应的解决方法。
以下是一些常见的解决方法：（1）检查探头是否损坏，并及时更换损坏部件；（2）检查连接线是否松动，并重新连接；（3）检查信号干扰并排除干扰源。
2. 操作系统错误的解决方法操作系统错误通常需要重启设备来解决。
如果重启后仍然无法正常使用，可以尝试恢复出厂设置或者更新操作系统。
3. 软件问题的解决方法软件问题可以通过升级软件或者重新安装软件来解决。
在重新安装软件之前，最好备份数据以避免数据丢失。
4. 设备硬件故障的解决方法设备硬件故障需要专业技术人员进行维修。
在维修之前，最好将设备关闭并断开电源以避免进一步损坏。
四、预防措施为了避免彩色超声设备出现故障，我们可以采取以下预防措施：（1）定期对设备进行维护保养，并更换损坏部件；（2）正确使用设备，避免过度使用或者不当使用；（3）注意环境条件，避免信号干扰或者温度过高等问题。

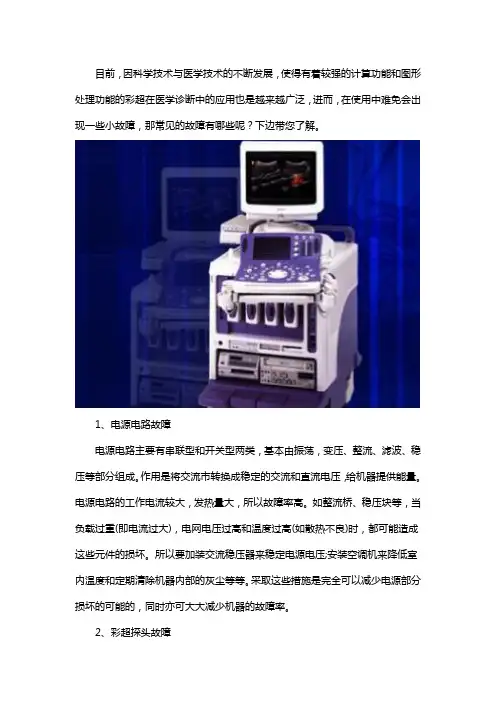

彩超维修的常见故障有哪些？
目前，因科学技术与医学技术的不断发展，使得有着较强的计算功能和图形处理功能的彩超在医学诊断中的应用也是越来越广泛，进而，在使用中难免会出现一些小故障，那常见的故障有哪些呢？下边带您了解。
1、电源电路故障电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。
作用是将交流市转换成稳定的交流和直流电压，给机器提供能量。
电源电路的工作电流较大，发热量大，所以故障率高。
如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。
所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。
采取这些措施是完全可以减少电源部分损坏的可能的，同时亦可大大减少机器的故障率。
2、彩超探头故障彩超探头是彩超独有部件，其故障有独特性，但也不复杂。
通常用的彩超探头有线阵探头和机械扇扫探头。
其中机械扇扫探头故障较多，常见故障为扇扫探头内有气泡，处理方法是:排气、灌油，在有关书中叙述过处理方法，这里不再重复，另一常见故障是扇扫探头不转，通常是探头本身驱动电机损坏，这时处理比较麻烦，需把探头锯开。
3、显示部分故障彩超的显示部分其实就是一台电脑，有主机、监视器和照相监视器。
监视器由视频放大，扫描和显示等几大部分组成，它将高分辨地显示出来自主机的超声图像，我们通过实践感到监视器的故障多出现在扫描部分，其中以行扫描的故障率为最高，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了整个监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出变压器和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。
4、键盘故障其实彩超的键盘和电脑的也基本上相同，维修思路和方法也和修电脑键盘基本相同。
也是由多种功能键和数字字母键组成，它是彩超操作较多的部分，由于机器的生产厂家和型号不同，键盘也略有所异，但大致可分为两种：一种是由独立的按钮开关组成的;一种是整体的触摸式按键，一般说来后者为近期产品。

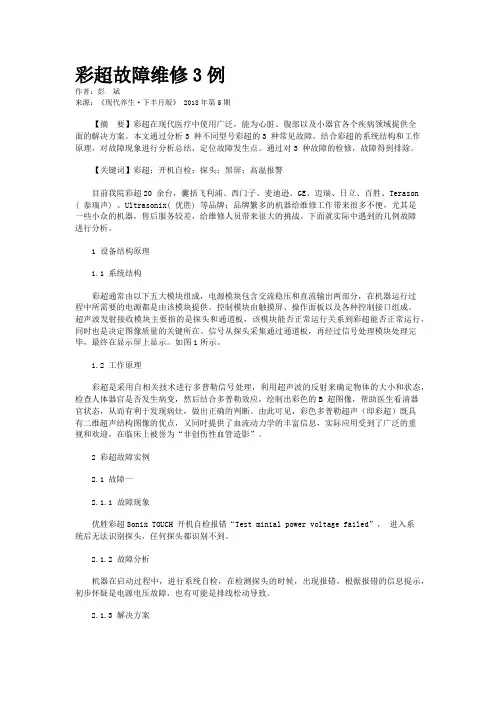

彩超故障维修3例
彩超故障维修3例作者：彭斌来源：《现代养生·下半月版》 2018年第5期【摘要】彩超在现代医疗中使用广泛，能为心脏、腹部以及小器官各个疾病领域提供全面的解决方案。
本文通过分析3 种不同型号彩超的3 种常见故障，结合彩超的系统结构和工作原理，对故障现象进行分析总结，定位故障发生点。
通过对3 种故障的检修，故障得到排除。
【关键词】彩超；开机自检；探头；黑屏；高温报警目前我院彩超20 余台，囊括飞利浦、西门子、麦迪逊、GE、迈瑞、日立、百胜、Terason ( 泰瑞声) 、Ultrasonix( 优胜) 等品牌；品牌繁多的机器给维修工作带来很多不便，尤其是一些小众的机器，售后服务较差，给维修人员带来很大的挑战。
下面就实际中遇到的几例故障进行分析。
1 设备结构原理1.1 系统结构彩超通常由以下五大模块组成，电源模块包含交流稳压和直流输出两部分，在机器运行过程中所需要的电源都是由该模块提供。
控制模块由触摸屏、操作面板以及各种控制接口组成。
超声波发射接收模块主要指的是探头和通道板，该模块能否正常运行关系到彩超能否正常运行，同时也是决定图像质量的关键所在。
信号从探头采集通过通道板，再经过信号处理模块处理完毕，最终在显示屏上显示。
如图1所示。
1.2 工作原理彩超是采用自相关技术进行多普勒信号处理，利用超声波的反射来确定物体的大小和状态，检查人体器官是否发生病变，然后结合多普勒效应，绘制出彩色的B 超图像，帮助医生看清器官状态，从而有利于发现病灶，做出正确的判断。
由此可见，彩色多普勒超声（即彩超）既具有二维超声结构图像的优点，又同时提供了血流动力学的丰富信息，实际应用受到了广泛的重视和欢迎，在临床上被誉为“非创伤性血管造影”。
2 彩超故障实例2.1 故障一2.1.1 故障现象优胜彩超Sonix TOUCH 开机自检报错“Test minial power voltage failed”，进入系统后无法识别探头，任何探头都识别不到。
迈瑞彩超DC-3常见故障分析及检修
超声影像 设备应用 广泛 ，是 临床 诊断 的重 要设备 。随着 科学技术 的不断发展 ，彩 超提高 了诊 断准确 率 ，在临 床影像 诊断设备 中具有无法替代 的作用 … 。因此需要 掌握彩 超的 常 见故障 以及维修 情况 ，方 便迅速 判断 出故 障所 在 ，避免 耽误 患 者 的检 查 。
医疗装备 ２ ０ １ ７年 １月第 ３ Ｏ卷第 ２期 Ｍｅ ｄ ｉ ｃ ａ ｌ Ｅ ｑ ｕ ｉ ｐ ｍ ｅ ｎ ｔ ， Ｊ ａ ｎ ｕ ａ ｒ ｙ ． ２ ０ １ ７， Ｖ ｏ １ ． ３ ０ ， Ｎ ｏ ． ２
・
使用与维修 ・
迈 瑞 彩 超 ＤＣ一３常 见 故 障 分 析 及 检 修
电源板故 障排 除 ；Ｃ Ｎ １的 电压 正常 ，则检查 Ｃ Ｎ １连接线 ，若 连接线连接不亮 ，将 连接 线重新 连接 固定好 ，若 连接线 连接 良好 ，就是 Ｌ Ｃ Ｄ控制板 和屏 幕故障 ，更换后故 障排 除。
１ ． ３ 小结
件 。（ ３ ）在超 声界面 按控制 面板 上 的 “ Ｃ ｔ ｒ ｌ ＋Ｓ ｈ ｉ ｆ ｔ ＋＝” ，输 入正确 的密码 后再打开在线调试器 ，在显示屏下方的调试命令
图像有黑 区 ，一般 判断 是探 头故 障 ，或 者探 头 控制 板 、 探头板 、主板故障 。可 以运用排 除法 ，更换相 应 的配件 ，依
次排除 ，找到发生故障的地方 。 ３ 故 障 三 ３ ． １ 故 障现象 患者数据库发生故障需要恢复 。 ３ ． ２ 故障排除 主数据库在运行时 自动进行备 份 ，当发生错误 时会 自பைடு நூலகம்
使 用备份数据库进行恢 复 ，不需要 人工恢复 。但是 如果 主数 据库无法 自动恢复 ，则需要手动删除已经损 毁的患者数据库 。 （ １ ）在超声界面 中按 控制 面板上 的 “ Ｃ ｔ ｒ ｌ ＋Ｓ ｈ ｉ ｆ ｔ ＋＝” ，输入 正确 的密码后打开在线调试器 ，在显示屏下方的调试命令行输
西门子彩超常见故障类型及检测方法
超声影像作为一种实时的，无放射性的检查方法逐步得到了临床医生的认可，西门子彩超设备的需求也得到了逐步的释放，现常用于妇产科、前列腺及精囊、小器官、腹腔脏器和血管疾病等。
所以使用的频率也是越来越改，使用的时间久了难免就会出现一些或大或小的故障，那比较常见的故障类型及检测方法都有哪些呢，下边带您了解。
一、常见故障类型1、从故障表现的形式来看，主要故障有如下几种情况：第一种情况是机器开机后不启动，或启动不完全，或启动完成后不能正常工作；第二种情况是在开机或使用过程中出错、并报错，通常给出故障提示或故障代码；第三种情况机器能用，不报错，但部分功能失效，如：图像不能传输，探头不正常等，还有图像质量不好，有干扰、噪声等。
2、从故障产生的部位来看，主要故障集中在硬件的电源前端、后端和外设上，也有软件故障。
二、检测方法在机器能开机、引导或具备一些基本功能前提下，针对不同的故障类型，有不同的检测判断方法，具体如下：1、系统可靠性测试法一般是在系统轻微出错，局部有问题时采用。
它主要包括了许多系统辅助功性测试，如功能测试、元件更换后的性能测试、各个接口测试等，特点是即使其中某一个测试失败，仍能完成其它测试，并显示测试结果，同时存人机器日记中。
测试步骤如下：开机后，取下探头(如有)；压下Setup键，随后分别用鼠标点击Config/Test、System Test、RUN，程序开始进行，全部测试约巧分钟，测试结果会显示在屏幕上。
2、最小环境测试法MTE用来排除机器在开机引导过程中，操作系统正确初使化，但还不能正确进人应用程序的故障，一般只能由专职工程师来完成，它对硬件的基本要求是主控计算机和UAVIO板都正常，键盘、轨迹球硬盘、显示器也都正常；对软件要求是：硬件上系统软件无故障，WINDOWS XP系统完整，内部文件管理和技术支持应用软件完整等。
因需要密码才能进人维修测试步骤，故对具体步骤不做详细介绍。
3、FE'- Debug输出口测试法用专用手提电脑接人，可测FM前端部分是否有硬件配置不当或出错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩超维修故障总结：
第一招：故障最多的是电源电路电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。
作用是将交流市转换成稳定的交流和直流电压，给机器提供能量。
电源电路的工作电流较大，发热量大，所以故障率高。
如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。
所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。
采取这些措施是完全可以减少电源部分损坏的可能的，同时亦可大大减少机器的故障率。
电源电路的检修主要就是检查和修理这些部件，懂了电源电路的原理和作用，那么不讼是进口机器还是国产机器，修理思路和方法也都一样，其实和修理其他电器，如电视机，电脑等的方法的思路都很相似。
许多损坏的进口机器，用国产元件代替也能收到理想的效果。
第二招：修理显示部分和修理电脑很相似
彩超的显示部分其实就是一台电脑，专用的罢了：有主机、监视器和照相监视器。
监视器由视频放大，扫描和显示等几大部分组成，它将高分辨地显示出来自主机的超声图像，我们通过实践感到监视器的故障多出现在扫描部分，其中以行扫描的故障率为最
高，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了整个监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出变压器和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。
郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。
公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。
使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。
可以对ROM，EPROM等编程器件进行读写、存储、烧录。
公司主要工程师谢工在麦迪逊从事主板和整机的维修工作十余年，有着相当丰富的B超彩超维修经验。
手上有大量的麦迪逊维修资料和测试软件。
最近公司花巨资购买了大量的维修样机，所以很多机器都有整套电路板。
主要维修机型有麦迪逊（MEDISON)SA-88P SA-600P SA-600 SA-1500 SA-3200 SA-4800 SA-4800HD SA-5000I SA-5000II SA-5500 SA-6000 SA-6000II SA-6000C SA-6000CMT SA-7700 SA-8800 SA-8800MT SA-8000C SA-8000EXSA8000LIVE SA-9900 X4 X6 X8 V10 V20.以上机型可以提供技术支持，软件电路板探头显示器电源等。
电路板软件探头都特别便宜。
厂家的1/2到1/10。
欢迎来电咨询。
公司能修理GE的型号有：a50 a100 a180 logiq
200 L200PRO L400 L400CL L400PRO L500 LOGIQ3 L5
L5PRO L5EXP L7 VIVID3 VIVID5 VIVID7 V730 v730exp
飞利浦(PHILIPS)型号有：非凡。
超凡 HD3 HD6 HD7 HD9 HD11 HDI3000 HDI4000 IU22 IE33
西门子： Premier X150 X300 ANTARES G20/G40 /G50S/G60
阿洛卡： ssd290 ssd630 620 370 SSDSSD500 SSD3500
SSD4000
东芝：：SSA340A,SSA-380A, SSA-530A, SSA550A(纳米17，纳米20，纳米30)，
SSA-700A,SSA-710A, SSA-770A, SSA-660A
百胜：AU3 AU4 AU6 DU3 DU4 DU6 DU8 魅力15 20 30 40 50 70 90 等
其他品牌：日立岛津汕头迈瑞东软天惠华绵阳恩普等品牌型号
公司在修理三维容积探头方面也相当特长，主要维修的容积探头有：GE RAB2-5L RAB2-5 RAB4-7L 飞利浦（PHILIPS）
3D6-2 V6-2 麦迪逊：3D4-7EK SVAW4-7 修理故障1.漏油，GE.PHILIPS MEDISON 都有过，可以更换整个油囊和外壳，修好和全新的一样。
2.死机报错，电机故障，更换电机。
3.不认探头，认错探头探头识别码故障更换识别码4.黑道，换能器坏，更换声头。
所以所有4D探头各种故障都能修理。
公司还能修理各种品牌，线阵.凸阵高频腔内心脏等探头公司在省内客户可以先提供备用彩超，保证医院业务不受影响公司还维修各品牌各型号心电图机脑电图机生化分析仪血球计数仪各厂家个型号监护仪。
