常用焊接方法及特点
焊接技术讲解
焊接技术讲解焊接是一种常见的金属连接工艺，广泛应用于制造业、建筑业等领域。
通过将两个金属材料加热到熔点，使其熔化并相互融合，达到连接的目的。
本文将对焊接技术进行详细讲解，包括焊接的基本原理、常用焊接方法及其特点，以及焊接过程中需要注意的安全事项。
一、焊接的基本原理焊接的基本原理是将两个金属材料加热到熔点，使其熔化并相互融合，冷却后形成一个整体。
焊接主要依靠热能和热作用使金属表面的原子通过扩散混合在一起，形成焊缝。
二、常用焊接方法及其特点1. 电弧焊接电弧焊接是一种常见的焊接方法，通过电流产生的电弧将金属材料加热至熔点，形成熔融池，再通过补充金属材料或不补充进行焊接。
电弧焊接可以分为手工电弧焊接和自动化电弧焊接两种形式。
2. 气焊气焊是利用燃气燃烧产生的热能进行焊接的方法。
常用的燃气有乙炔、丙烷等。
气焊适用于对材料质量要求不高的焊接，可以焊接钢铁、铸铁、铝合金等材料。
3. 氩弧焊氩弧焊是一种常用的非常规焊接方法，采用氩气作为保护气体，通过氩气的电离产生电弧，在其保护下进行焊接。
氩弧焊适用于焊接高合金钢、不锈钢、铝合金等材料，具有焊缝质量高、熔化区小等优点。
4. 钎焊钎焊是一种利用低熔点的钎剂将金属材料连接在一起的焊接方法。
通过加热钎剂使其熔化，填充到连接部位，经冷却形成焊接连接。
钎焊适用于焊接不同种类、不同材质的金属。
三、焊接过程中的安全事项1. 穿戴防护设备在焊接过程中，应穿戴防火服、防护面具、焊接手套等防护设备，以防止火花飞溅、紫外线辐射等对皮肤、眼睛造成伤害。
2. 提供充足的通风焊接过程中会产生有害气体和烟雾，应保证焊接现场通风良好，避免吸入有害气体对呼吸系统产生影响。
3. 防止火灾焊接现场应保持整洁，远离易燃物品，确保安全。
焊接完成后，及时清理残留焊渣、灭火等。
4. 注意操作细节在焊接操作过程中，应注意稳定姿势，控制焊接速度和功率，确保焊接质量。
同时要注意电流设定、电极的使用等参数调整，以保证焊接效果达到要求。
焊接基础知识—常用焊接方法及其特点
焊接基础知识—常用焊接方法及其特点焊接是一种将金属材料连接在一起的方法，常被用于制造、建筑和修复领域。
在焊接过程中，需要使用热源将焊条或焊丝加热到熔化状态，然后涂在需要连接的金属部分上，使其冷却后形成一种持久的连接。
以下是几种常见的焊接方法及其特点。
1.电弧焊接电弧焊接是一种常用的焊接方法，利用电能在两个金属表面之间产生弧光，以产生足够的热量来熔化金属并形成连接。
电弧焊接具有以下特点：-可以焊接各种金属，包括铁、钢和不锈钢等。
-焊接速度高，能快速完成焊接任务。
-需要较高的技术要求，包括电弧的稳定性和操作技巧。
-支持手动和自动焊接。
2.氩弧焊接氩弧焊接是一种利用氩气作为保护气体的焊接方法，通过电弧加热金属并使用氩气保护焊缝。
氩弧焊接具有以下特点：-焊接质量高，焊缝表面光滑，焊接强度高。
-可以焊接多种金属，包括铝、镁和铜等。
-需要氩气作为保护气体，增加了成本。
-需要较高的技术要求，包括操作技巧和气体控制。
3.熔覆焊接熔覆焊接是一种将一种金属层涂在另一种金属表面上的焊接方法，以增加其表面硬度和耐腐蚀性。
熔覆焊接具有以下特点：-可以使用不同的焊材覆盖金属表面，以满足不同的需求。
-可以增加被焊接金属的硬度和耐腐蚀性。
-需要专门的设备和工艺进行熔覆焊接。
-适用于修复和保护金属工件的表面。
4.焊锡焊接焊锡焊接是一种使用焊锡作为焊剂的焊接方法，常用于电子设备制造和电气连接。
焊锡焊接具有以下特点：-焊接温度较低，可以避免金属熔化。
-可以焊接小尺寸的金属部件。
-需要较高的技术要求，包括焊接温度和时间的控制。
-可以使用手工焊接和自动焊接设备。
5.接触焊接接触焊接是一种利用电流通过金属接触点进行焊接的方法，通常用于连接薄金属材料。
-焊接速度快，可以在短时间内完成焊接任务。
-可以焊接薄金属材料，如铝箔和电子元件等。
-需要较高的电流和电压。
-可以使用手工焊接和自动焊接设备。
综上所述，这些是几种常见的焊接方法及其特点。
根据具体的需求和材料，选择适合的焊接方法可以提高焊接质量和效率。
焊接方法特点及应用
焊接方法特点及应用焊接是一种常见的金属连接方法，通过加热和加压使金属材料熔化并连接在一起。
焊接方法有很多种，每种方法都有其特点和适用范围。
下面将介绍几种常见的焊接方法及其特点和应用。
1. 电弧焊接电弧焊接是最常见的焊接方法之一，它利用电弧产生高温，使金属材料熔化并连接在一起。
电弧焊接的特点是操作简单、成本低、焊接速度快。
它适用于焊接各种金属材料，如钢、铝、铜等。
电弧焊接广泛应用于建筑、汽车制造、船舶制造等行业。
2. 气体保护焊接气体保护焊接是一种利用惰性气体或活性气体保护焊接区域的方法。
常见的气体保护焊接方法有氩弧焊、氩气保护焊、氩气保护气焊等。
气体保护焊接的特点是焊缝质量高、焊接速度快、焊接变形小。
它适用于焊接不锈钢、铝合金等高反应性金属材料。
气体保护焊接广泛应用于航空航天、化工、电子等领域。
3. 点焊点焊是一种将两个金属材料通过电流加热并压紧在一起的焊接方法。
点焊的特点是焊接速度快、焊接变形小、焊接接头强度高。
它适用于焊接薄板金属材料，如汽车制造中的车身焊接。
点焊广泛应用于汽车制造、家电制造等行业。
4. 激光焊接激光焊接是一种利用激光束将金属材料熔化并连接在一起的焊接方法。
激光焊接的特点是焊接速度快、焊缝质量高、焊接变形小。
它适用于焊接高反应性金属材料和精密零件。
激光焊接广泛应用于电子、光电、航空航天等领域。
5. 焊锡焊接焊锡焊接是一种利用焊锡将金属材料连接在一起的焊接方法。
焊锡焊接的特点是焊接温度低、焊接速度快、焊接变形小。
它适用于焊接电子元器件、电路板等细小零件。
焊锡焊接广泛应用于电子、通信、仪器仪表等行业。
总之，不同的焊接方法有不同的特点和适用范围。
在选择焊接方法时，需要根据材料的性质、焊接要求和工艺条件等因素进行综合考虑。
通过选择合适的焊接方法，可以实现高质量的焊接连接，满足不同行业的需求。
几种焊接方法的特点与影响因素
几种焊接方法的特点与影响因素焊接是一种常用的工艺，用于将金属或非金属材料连接在一起。
不同的焊接方法有不同的特点和影响因素。
下面将分别介绍几种常见的焊接方法及其特点和影响因素。
1.电弧焊接电弧焊接是使用电弧作为能量源，通过熔化母材和填充材料来连接工件的方法。
其特点如下：-高温高能量：电弧温度可达数千度，能提供足够的热量，适用于大多数金属的焊接。
-焊接速度快：熔化和凝固速度快，适用于大规模生产。
-适用性广泛：可以焊接各种金属和合金，包括铜、铝、钢等。
-焊接质量易受焊工技术水平的影响：焊工技术和经验对焊接质量有较大影响。
2.氩弧焊接氩弧焊接是一种使用惰性气体（如氩气）作为保护气体的电弧焊接方法，其特点如下：-保护性好：氩气可以防止焊缝被大气中的氧气、氮气等污染，保证焊缝质量。
-焊接速度较慢：氩弧焊接有较高的熔化温度，凝固速度较慢。
-适用于焊接细小部件：适用于焊接细小部件和高要求的焊接工件，如电子元器件焊接等。
3.气体焊接气体焊接是利用气体燃烧产生的高温，使金属熔化和连接的焊接方法，包括氧乙炔焊、氧煤气焊等。
其特点如下：-焊接温度高：气体焊接可以提供高达数千摄氏度的熔化温度。
-熔化热源容易调节：可以通过调节气体流量和氧燃料比例来调节焊接温度。
-适用于金属材料的焊接：适用于焊接铜、铝、铁等各种金属。
4.焊接电阻加热焊接电阻加热是利用电阻加热的效应来实现焊接的方法。
其特点如下：-局部加热：焊接电阻加热可以实现对焊接区域的局部加热，减少材料变形。
-适用于高温金属焊接：焊接电阻加热适用于高温金属的焊接，如钢铁等。
-需要电源：焊接电阻加热需要电源支持，不适用于没有电源的工作环境。
焊接方法的影响因素包括以下几个方面：1.材料性质：不同的材料具有不同的熔点和焊接性能，焊接方法的选择应根据材料的性质来确定。
2.焊件形状和尺寸：焊件的形状和尺寸决定了焊接方法的可行性，一些特殊形状的焊接需要采用特殊的焊接方法。
3.焊接质量要求：不同的焊接方法对焊接质量要求不同，有些焊接方法可以实现高质量的焊缝，而有些焊接方法则适用于对焊缝质量要求不高的场合。
焊接方法种类特点PPT课件
➢ 熔焊焊缝的形成
在高温热源的作用下，填充金属（如焊条）和基体 金属发生局部熔化。熔池 焊缝形成过程示意图 前部（2-1-2区）熔化金属 被电弧吹力吹到熔池后部 （2-3-2区），迅速冷却结 晶。随着热源不断移动， 从而形成连续的致密层状 组织焊缝。
气焊
定义：利用乙炔（物料编号：89042843）与氧
主要焊接方法
1、熔化焊 2、压力焊 3、钎焊
焊接方法（以焊件和填充材料发生结合时的物理状态分类）
熔化焊 (液相)
气焊
手弧焊
电弧焊
埋弧自动焊 气体保护焊
氩弧焊 CO2气体保护焊
电渣焊、等离子焊、电子束焊、激光焊等
电阻焊：点焊、缝焊、对焊(电阻对焊、闪光对焊)
压力焊 摩擦焊 (固相) 感应焊：高频焊、中频焊、爆炸焊、
含少量锑的锡铁合金钎料应用最广泛。
软钎焊所用的钎剂主要有：松香（物料编号： 89014653 ）、 ZnCl2溶液、ZnCl2钎剂膏等（钎剂主要用来清除氧化物，保护 钎焊区，增加润湿性）。
软钎料主要应用于焊接受力不大的常温工作的仪表、 导电元件等。
钢焊条焊接钢材时的焊接电弧
焊接电弧是在电极和 工件间的气体介质中常时间 放电的现象。
电弧引燃时，弧柱中充 满了高温电离气体，发出大 量的光和热。
➢ 手工电弧焊的焊接过程
焊缝附近 基体金属
焊条
焊芯
药皮
电
电
弧
弧
熔化 焊缝
熔 渣 CO2↑ 保护熔池
手工电弧焊焊接 过程示意图
➢手弧焊工艺
（1）选择接头形式和坡口
➢ 焊接过程
如图所示，埋弧焊的焊接过程可概括为：自动送 丝；引弧；焊剂自动下料；焊机匀速运动；电弧在焊剂下 燃烧。
各种焊接方式的特点与适用范围

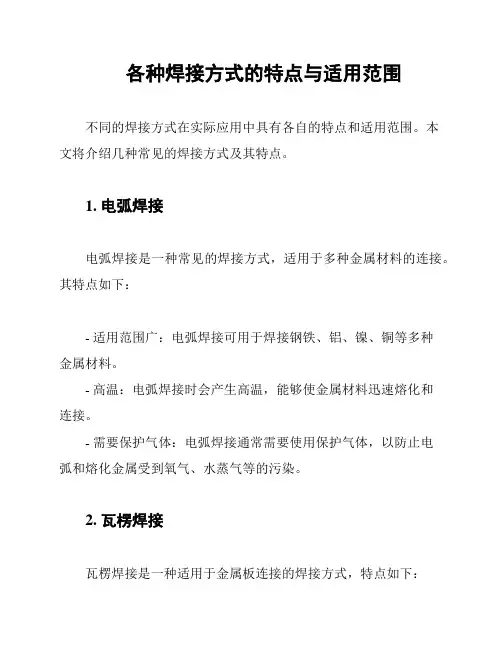

各种焊接方式的特点与适用范围
不同的焊接方式在实际应用中具有各自的特点和适用范围。
本
文将介绍几种常见的焊接方式及其特点。
1. 电弧焊接
电弧焊接是一种常见的焊接方式，适用于多种金属材料的连接。
其特点如下：
- 适用范围广：电弧焊接可用于焊接钢铁、铝、镍、铜等多种
金属材料。
- 高温：电弧焊接时会产生高温，能够使金属材料迅速熔化和
连接。
- 需要保护气体：电弧焊接通常需要使用保护气体，以防止电
弧和熔化金属受到氧气、水蒸气等的污染。
2. 瓦楞焊接
瓦楞焊接是一种适用于金属板连接的焊接方式，特点如下：
- 简单快捷：瓦楞焊接可以通过焊接机进行自动化操作，快速完成焊接任务。
- 高强度：瓦楞焊接可以形成坚固的焊缝，具有高强度和可靠性。
3. 焊锡焊接
焊锡焊接是一种常见的电子元器件连接方式，特点如下：
- 适用于微小连接：焊锡焊接适用于微小电子元器件的连接，如电路板上的焊接。
- 需要热力控制：焊锡焊接需要控制焊接温度和时间，以避免损坏电子元器件。
4. 氩弧焊接
氩弧焊接是一种常用的惰性气体保护焊接方式，特点如下：
- 适用于不锈钢焊接：氩弧焊接主要用于不锈钢和其他反应性金属的焊接。
- 清洁焊接：氩气的保护可以减少焊接过程中的氧气和杂质，从而获得高质量、清洁的焊缝。
总结来说，不同的焊接方式具有不同的特点和适用范围。
使用者在选择焊接方式时应根据实际需求、材料类型和连接目标来进行选择。
以上介绍的几种焊接方式是常见的选择，但还有其他焊接方式适用于特定的情况，需要在具体应用中进行考虑。
常用焊接方法及特点
常用焊接方法及特点焊接是一种常用的连接金属的方法，在工业生产中被广泛应用。
常用的焊接方法包括电弧焊接、气焊、激光焊接、等离子焊接、电阻焊接等。
下面将对这些常用焊接方法及其特点进行详细介绍。
1.电弧焊接电弧焊接是利用电弧的高温熔化焊接接头上的金属，形成均匀的焊缝。
它具有操作简单、成本低、适用范围广等特点。
电弧焊接根据电弧介质的不同，分为氩弧焊、氩保护焊、碳弧焊、特氟龙焊接等。
2.气焊气焊是一种通过燃烧气体来产生高温焊接金属的方法。
它具有操作简单、成本低、适用范围广、可以焊接大尺寸金属等优点。
然而，气焊的热影响区较大，焊接速度较慢，需要较长时间进行后续处理。
3.激光焊接激光焊接是一种利用激光束高能量密度的特点将金属材料瞬间熔化焊接的方法。
激光焊接具有热影响区小、焊缝细、焊接速度快等优点，适用于金属材料的高精度焊接。
但是，激光设备成本高，操作技术要求高。
4.等离子焊接等离子焊接是一种利用高温等离子体将材料瞬时熔化焊接的方法。
等离子焊接具有操作简单、焊接速度快、可以焊接高熔点材料等优点。
但是，等离子焊接对于焊接部件的要求较高，金属材料需要较高的电导率和熔点。
5.电阻焊接电阻焊接是一种利用材料在电流通过时产生的热量来瞬时熔化焊接材料的方法。
电阻焊接具有成本低、自动化程度高、焊缝质量好等优点。
然而，电阻焊接的焊接速度较慢，适用于小尺寸金属件的焊接。
这些焊接方法在实际应用中具有不同的特点和适用范围，具体选择何种焊接方法需要根据具体的焊接工件、工艺要求、设备条件等综合考虑。
此外，合理的焊接参数设置、焊接材料的选择以及焊接工艺的控制也是确保焊接质量的重要因素。
常用焊接方法概述
常用焊接方法概述焊接是一种常见的金属加工方法，用于将两个或多个金属零件通过熔融或高温压力连接在一起。
在工业生产中，焊接被广泛应用于制造、建筑、航空航天等领域。
本文将概述几种常用的焊接方法及其特点。
1. 电弧焊接（Arc Welding）2. 气体保护焊接（Gas Shielded Welding）气体保护焊接是一种常用的焊接方法，用于保护焊缝免受大气中的氧气和杂质的污染。
在这种焊接过程中，焊接区域被激光、电弧或等离子弧加热，使金属熔化并与焊丝或焊粉相融合。
同时，使用惰性气体（如氩气）或活性气体（如二氧化碳）进行保护，以防止氧气和杂质进入焊缝。
气体保护焊接可以应用于钢铁、不锈钢、铝等金属材料的焊接。
4. 熔覆焊接（Cladding）熔覆焊接是在工件表面通过熔化金属粉末或线材，将一个或多个层的金属材料覆盖在工件上的一种焊接方法。
熔覆焊接通常用于修复磨损、腐蚀或机械损坏的零件表面。
这种方法可以增强工件的耐磨性、耐腐蚀性和机械性能。
5. 点焊（Spot Welding）点焊是一种在两个金属零件之间形成焊点的焊接方法。
在点焊过程中，两个金属零件被夹紧，然后通过电阻加热，使接触面局部熔化。
点焊通常用于连接薄板金属，例如汽车制造业中的车身焊接。
点焊速度快、成本低，但连接强度可能较低。
6. 激光焊接（Laser Welding）激光焊接是一种使用高能激光束将金属零件连接在一起的焊接方法。
激光焊接具有高能量密度、高精度、高速度和热影响区小的优点。
它可以用于焊接薄板金属、精密仪器和电子元件等。
7. 焊锡焊接（Soldering）焊锡焊接是使用焊锡作为填充材料将两个金属零件连接在一起的一种焊接方法。
焊锡焊接通常用于连接电子元器件和电路板等。
焊锡具有低熔点，不会使工件变形、脆化或破裂。
这种方法操作简单，但焊缝强度相对较低。
总之，以上所述的焊接方法是常用的一些方法，每种方法在不同的应用场景中都有其特点和优势。
不同的焊接方法适用于不同类型的金属材料和具体的焊接需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、什么是钎焊？钎焊是如何分类的？钎焊的接头形式有何特点？
钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。
根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。
（1）软钎焊：软钎焊的钎料熔点低于450°C，接头强度较低(小于70 MPa)。
（2）硬钎焊：硬钎焊的钎料熔点高于450°C，接头强度较高(大于200 MPa)。
钎焊接头的承载能力与接头连接面大小有关。
因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。
二、电弧焊的分类有哪些，有什么优点？
利用电弧作为热源的熔焊方法，称为电弧焊。
可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。
手工自动焊的最大优点是设备简单，应用灵活、方便，适用面广，可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。
尤其适用于操作不变的场合和短小焊缝的焊接；埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点；气体保护焊具有保护效果好、电弧稳定、热量集中等特点。
三、焊条电弧焊时，低碳钢焊接接头的组成、各区域金属的组织与性能有何特点？
（1）焊接接头由焊缝金属和热影响区组成。
1）焊缝金属：焊接加热时，焊缝处的温度在液相线以上，母材与填充金属形成共同熔池，冷凝后成为铸态组织。
在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶，形成柱状晶组织。
由于焊条芯及药皮在焊接过程中具有合金化作用，焊缝金属的化学成分往往优于母材，只要焊条和焊接工艺参数选择合理，焊缝金属的强度一般不低于母材强度。
2）热影响区：在焊接过程中，焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。
（2）低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。
1）熔合区位于焊缝与基本金属之间，部分金属焙化部分未熔，也称半熔化区。
加热温度约为1 490～1 530°C，此区成分及组织极不均匀，强度下降，塑性很差，是产生裂纹及局部脆性破坏的发源地。
2）过热区紧靠着熔合区，加热温度约为1 100～1 490°C。
由于温度大大超过Ac3，奥氏体晶粒急剧长大，形成过热组织，使塑性大大降低，冲击韧性值下降25%～75%左右。
3）正火区加热温度约为850～1 100°C，属于正常的正火加热温度范围。
冷却后得到均匀细小的铁素体和珠光体组织，其力学性能优于母材。
4）部分相变区加热温度约为727～850°C。
只有部分组织发生转变，冷却后组织不均匀，力学性能较差。
四、什么是电阻焊？电阻焊分为哪几种类型、分别用于何种场合？
电阻焊是利用电流通过工件及焊接接触面间所产生的电阻热，将焊件加热至塑性或局部熔化状态，再施加压力形成焊接接头的焊接方法。
电阻焊分为点焊、缝焊和对焊3种形式。
（1）点焊：将焊件压紧在两个柱状电极之间，通电加热，使焊件在接触处熔化形成熔核，然后断电，并在压力下凝固结晶，形成组织致密的焊点。
点焊适用于焊接4 mm以下的薄板(搭接)和钢筋，广泛用于汽车、飞机、电子、仪表和日常生活用品的生产。
（2）缝焊：缝焊与点焊相似，所不同的是用旋转的盘状电极代替柱状电极。
叠合的工件在圆盘间受压通电，并随圆盘的转动而送进，形成连续焊缝。
缝焊适宜于焊接厚度在3 mm以下的薄板搭接，主要应用于生产密封性容器和管道等。
（3）对焊：根据焊接工艺过程不同，对焊可分为电阻对焊和闪光对焊。
1）电阻对焊焊接过程是先施加顶锻压力(10～15 MPa)，使工件接头紧密接触，通电加热至塑性状态，然后施加顶锻压力(30～50 MPa)，同时断电，使焊件接触处在压力下产生塑性变形而焊合。
电阻对焊操作简便，接头外形光滑，但对焊件端面加工和清理要求较高，否则会造成接触面加热不均匀，产生氧化物夹杂、焊不透等缺陷，影响焊接质量。
因此，电阻对焊一般只用于焊接直径小于20 mm、截面简单和受力不大的工件。
2）闪光对焊焊接过程是先通电，再使两焊件轻微接触，由于焊件表面不平，使接触点通过的电流密度很大，金属迅速熔化、气化、爆破，飞溅出火花，造成闪光现象。
继续移动焊件，产生新的接触点，闪光现象不断发生，待两焊件端面全部熔化时，迅速加压，随即断电并继续加压，使焊件焊合。
闪光对焊的接头质量好，对接头表面的焊前清理要求不高。
常用于焊接受力较大的重要工件。
闪光对焊不仅能焊接同种金属，也能焊接铝钢、铝铜等异种金属，可以焊接0.01 mm的金属丝，也可以焊接直径500 mm的管子及截面为20 000 mm2的板材。
五、激光焊的基本原理是什么？有何特点及用途？
激光焊利用聚焦的激光束作为能源轰击工件所产生的热量进行焊接。
激光焊具有如下特点：
1）激光束能量密度大，加热过程极短，焊点小，热影响区窄，焊接变形小，焊件尺寸精度高；
2）可以焊接常规焊接方法难以焊接的材料，如焊接钨、钼、钽、锆等难熔金属；
3）可以在空气中焊接有色金属，而不需外加保护气体；
4）激光焊设备较复杂，成本高。
激光焊可以焊接低合金高强度钢、不锈钢及铜、镍、钛合金等；异种金属以及非金属材料(如陶瓷、有机玻璃等)；目前主要用于电子仪表、航空、航天、原子核反应堆等领域。
六、电子束焊的基本原理是什么？有何特点及用途？
电子束焊利用在真空中利用聚焦的高速电子束轰击焊接表面，使之瞬间熔化并形成焊接接头。
电子束焊具有以下特点：
1）能量密度大，电子穿透力强；
2）焊接速度快，热影响取消，焊接变形小；
3）真空保护好，焊缝质量高，特别适用于活波金属的焊接。
电子束焊用于焊接低合金钢、有色金属、难熔金属、复合材料、异种材料等，薄板、厚板均可。
特别适用于焊接厚件
及要求变形很小的焊件、真空中使用器件、精密微型器件等。
出师表
两汉：诸葛亮
先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。
臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。
先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。
后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。
先帝知臣谨慎，故临崩寄臣以大事也。
受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。
今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。
此臣所以报先帝而忠陛下之职分也。
至于斟酌损益，进尽忠言，则攸之、祎、允之任也。
愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。
若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。
臣不胜受恩感激。
今当远离，临表涕零，不知所言。
