储层构型分析法研究现状与展望滕彬彬,武爱俊,邓文秀(中国石油大学(华东),山东东营 257061) 摘 要:本文概括论述了20多年来储层构型分析法的重大研究进展:从对野外露头和现代沉积的研究逐渐转入到对地下储层的分析;从简单的露头剖面测量到多种新技术、新手段的应用;储层构型分析法与其它分析方法相结合;从对河流沉积体系的研究逐渐应用到其它冲积沉积体系中去,但目前仍以河流沉积研究为主,以曲流河点砂坝研究最多。
最后,本文指出了储层构型分析法存在的问题以及发展趋势。
关键词:储层构型分析法;储层非均质性;河流相;地下储层 储层构型分析研究实质上是描述储层内部的非均质性,最终用于进一步挖潜剩余油,提高油气采收率。
自M iall于1985年正式提出储层构型分析方法至今的20多年时间里,储层构型分析方法不断完善,应用也越来越广泛。
众多国内外地质学者们掀起了储层构型分析的热潮,他们纷纷投入到对野外露头沉积和地下储层的储层构型分析研究中去,并将储层构型分析法与各种新技术、新手段相结合,取得了一定的成果和认识,从而使储层构型分析方法研究得到了很大发展。
1 储层构型分析法的提出1977年,Allen在第一届国际河流沉积学会议(卡尔加里)明确提出了fluv ial architectur e的概念,将其描述为河流层序中河道和溢岸沉积的几何形态及内部组合。
1985年,加拿大多伦多大学地质系教授A.D.M iall[1]吸纳Allen思想之精髓,提出了应用于河流沉积相分析的储层构型分析方法(architectural elem ent analy sis),主要研究内容为岩相类型划分、沉积界面划分和构型单元描述。
其核心思想是,地层由代表沉积间隔的界面和连续沉积的沉积单元构成,界面和沉积单元由于跨越了不同的时间尺度而组成了一个等级体系,其中不同等级的界面限定了不同的沉积单元,而由三级到五级界面限定的基本沉积单元即是构型单元,具有各自不同的岩石相组合、外部几何形态、展布方向和垂向剖面。
《储层表征与建模》储层构型课件 (一)
《储层表征与建模》储层构型课件 (一)
最近，我认真学习了一门叫做“《储层表征与建模》储层构型课件”的课程，今天我想和大家分享一下我的学习体会。
首先，储层构型是石油地质学中的重要概念，它是指由各种不同地层构成的地质单元形成的整体地质结构。
储层构型的研究可以帮助我们充分了解地质构造、储层特征及储量分布等重要参数。
在《储层表征与建模》储层构型课件中，我们首先介绍了储层构型的基本概念、分类及特征。
我们通过对真实案例的分析，并结合地球物理信息、岩石学、沉积学等相关知识，了解了不同类型的储层构型的形成机理及其特征。
例如：沙岩储层的构型比砂岩储层更加透水性好且具有更高的渗透性，因为沙岩的颗粒更大，空隙度也更大，更适合油气储藏。
其次，该课程中，我们深入学习了储层的表征和建模。
储层表征是其他储层研究工作的基础，简言之，就是用各种方法和工具分析储层研究中得到的各类数据，来建立构造、岩性、成岩作用、孔隙结构等方面的三维数值模型。
而储层建模是在储层表征的基础上，针对具体的储层类型，对储层流体性质、流体流动规律以及地质反演等进行模拟模型的建立，为石油工业调查、勘探、开发和生产等提供重要的理论基础。
最后，在该课程中，我们还了解了储层结构的细节，包括构造刻画、流体地球化学、碳酸盐岩的孔隙空间结构等。
这些细节使我们更好地理解储层构型的形成机理，更准确地把握石油勘探和开发中出现的挑战。
总之，本次学习让我对储层构型的认识更加深入，更加清楚了解了储层表征和建模的基础及其重要性。
对于石油行业工作者和研究人员来说，这门课程具有极高的实践应用价值，在未来的石油勘探和开发工作中将发挥重要作用。

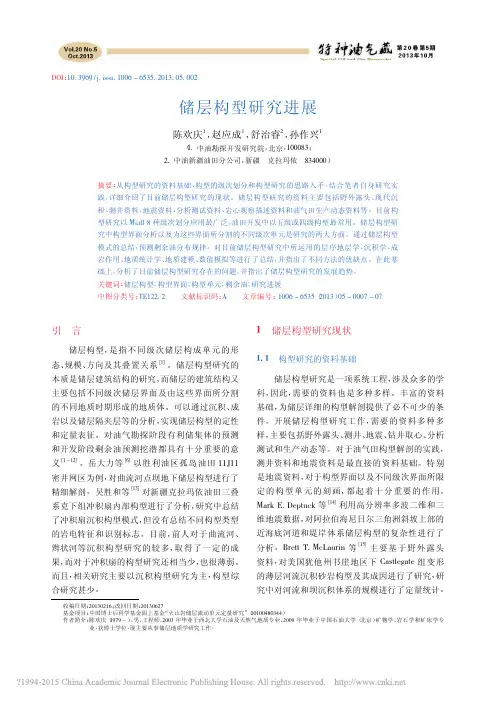

储层构型研究进展_陈欢庆
