路由器和交换机基本配置-实验报告.docx
路由器与交换机原理及配置实训报告精编WORD版
路由器与交换机原理及配置实训报告精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】路由器与交换机原理及配置实训报告学院: 广西机电职业技术学院系别: 计算机与信息工程系专业班级: 物联网1501课程名称: 路由器与交换机原理及配置指导老师:实训时间:姓名: 施海彬学号:完成日期: 2016年12月28星期三一、实训目的:通过组合本学期所学路由器与交换机相关知识，融会贯通课本各章节内容，配置一个模拟的企业网,对企业网（园区网）有一个整体的认识，为以后的工作打下一个良好的基础。
二、实训任务:实训任务：在教师规定的时间内，完成总公司和分公司各交换机和路由器的配置并架设相关的网络服务，并把它们按要求连接模拟一个企业网。
三、实训要求:通过本实训的教学，学生应达到下列基本要求：a) 知识要求（1）交换机的原理和配置。
（2）路由器的原理和配置。
（3）网络服务的相关配置知识。
（4）ACLb) 能力要求能够独立完成配置并能正确处理操作过程中出现的故障。
c) 素质要求（1）能够培养自学能力、观察能力和独立解决问题能力（2）培养团队合作精神四、实训内容(1)交换机的配置。
(2)路由器的配置。
(3)网络服务的配置(4)ACL (访问控制列表(Access Control List，ACL))五、网络架构分析（1）组建企业网络根据公司实际需要，搭建的企业网络应具有以下的功能，把企业网接入因特网，在总公司提供因特网的出口。
总公司办公面积具有一定的规模，经实际调查研究，网络适合采用三层架构，即核心交换层、汇聚层、接入层。
分公司网络规模较小，可以暂时使用最简单的交换机+路由器的接入方法。
总公司的网络中，接入层放置在各办公区，负责员工PC 机跟企业网的连接；汇聚层负责接入层和核心层之间的衔接，同时负责VLAN间的通信，核心层放置于网管中心，负责整个企业网内的核心通信，同时提供企业网的对外出口。

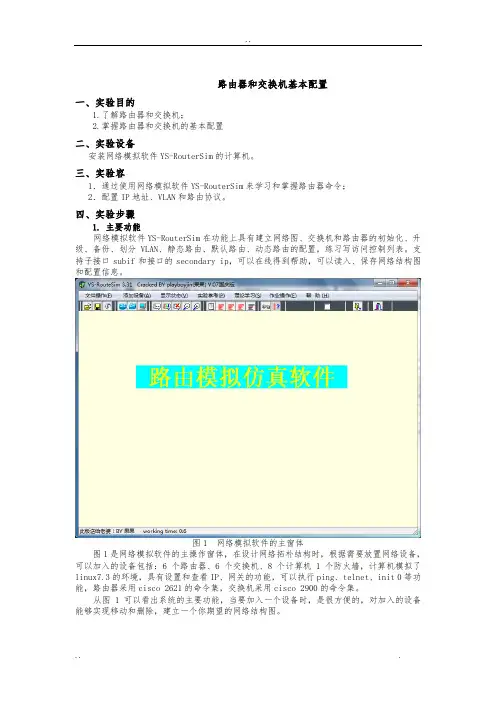

路由器和交换机基本配置_实验报告
路由器和交换机基本配置一、实验目的1.了解路由器和交换机；2.掌握路由器和交换机的基本配置二、实验设备安装网络模拟软件YS-RouterSim的计算机。
三、实验容1．通过使用网络模拟软件YS-RouterSim来学习和掌握路由器命令；2．配置IP地址、VLAN和路由协议。
四、实验步骤1. 主要功能网络模拟软件YS-RouterSim在功能上具有建立网络图、交换机和路由器的初始化、升级、备份、划分VLAN、静态路由、默认路由、动态路由的配置，练习写访问控制列表。
支持子接口subif和接口的secondary ip，可以在线得到帮助，可以读入、保存网络结构图和配置信息。
图1 网络模拟软件的主窗体图1是网络模拟软件的主操作窗体，在设计网络拓朴结构时，根据需要放置网络设备，可以加入的设备包括：6个路由器、6个交换机、8个计算机1个防火墙，计算机模拟了linux7.3的环境，具有设置和查看IP、网关的功能，可以执行ping、telnet、init 0等功能，路由器采用cisco 2621的命令集，交换机采用cisco 2900的命令集。
从图1可以看出系统的主要功能，当要加入一个设备时，是很方便的，对加入的设备能够实现移动和删除，建立一个你期望的网络结构图。
图2 构建基本网络结构图网络结构设计方便、直观；在设备配置方面增加了设置的自由度，双击对应的设备进入Terminal状态。
较好的帮助功能，支持“？”得到参考命令。
输入命令时，键入TAB 键可以得到命令全称。
系统提供了参考实验，和命令提示，显示配置信息帮你查看网络的IP、vlan、路由等。
2. 设备的配置方式(1) 路由器的配置：双击路由器进入终端方式：图3 路由器配置界面(2) 交换机的配置方式：双击交换机进行交换机的终端方式：图4 交换机配置界面(3) 计算机的设置：计算机模拟了Linux7.3的环境，这里的命令不多，主要是设置IP地址和网关地址。
具体的命令可以通过帮助得到。
交换机、路由器实训报告(2018.05.15)
实训报告实训题目：交换机与路由器配置实训院系：专业：班级：学号：姓名：指导教师：实训地点：实训报告成绩完成时间：年月日信息科学系制目录第一章项目的目的和任务 (3)1.1 项目目的 (3)1.2 项目任务 (3)第二章开发环境 (3)2.1 硬件环境 (3)2.2 软件环境 (3)第三章交换机路由器配置与管理............................................ 错误！未定义书签。
第一章项目的目的和任务1.1 项目目的1.熟悉交换机的基本命令，对交换机的密码清除、交换机加密、修改名字、IP设置、远程登录设置以及VALN的划分有明确的认知及操作。
2.熟悉路由器的基本命令，对路由器的密码清除、路由器加密、修改名字、IP设置（包括第二IP以及子端口的划分和IP设置）、远程登录、路由器的各个端口的IP划分有明确的认知及操作。
3.对基本的局域网的组建以及对局域网内的网络设备的配置有明确的方向与目的，以实现局域网内各个主机之间的互联互通，或允许某一主机和某一网段的网络流量控制。
4.对各种局域网的搭建有一个基本的认知，对搭建局域网所应用的网络设备和线路有深入的了解。
5.对不同复杂程度的网络，能正确的选择不同的应对策略来解决其网络的通信问题。
1.2 项目的任务对路由器进行观察，了解路由器的外观以及每个端口的作用和类型，再对路由器进行配置，可实现远程登录、各个接口能实现正常通信。
交换机与路由器连接的不同网段的计算机，或者路由器与交换机连接的不同网段以及不同VALN的计算机使用单臂路由进行通信。
在拥有多台路由器相连的情况下，能使用静态路由或者动态路由进行复杂的网络通信。
第二章开发环境2.1 硬件环境及软件环境PC机若干台，交换机、路由器若干台。
软件：Cisco Packet Tracer模拟平台上完成第三章路由器的配置实验–配置IPv4 静态路由和默认路由拓扑地址分配表目标第 1 部分：设置拓扑并初始化设备第 2 部分：配置基本设备设置并检验连接第 3 部分：配置静态路由∙配置递归静态路由。
实训报告路由器配置
一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。
二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。
（2）配置路由器基本参数，包括主机名、密码等。
（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。
2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。
（2）配置接口VLAN，实现不同VLAN之间的隔离。
（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。
（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。
4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。
（2）配置静态路由，实现特定网络之间的互通。
5. 动态路由配置（1）配置RIP协议，实现网络自动路由。
（2）配置OSPF协议，实现网络自动路由。
6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。
（2）配置策略路由，实现不同数据包的转发。
7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。
（2）配置NAT转换，实现内部网络访问外部网络。
8. 路由器安全配置（1）配置ACL，实现访问控制。
（2）配置IPsec VPN，实现远程访问。
（3）配置端口安全，防止未授权访问。
五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通，满足了网络需求。
交换机与路由器实训报告
交换机与路由器实训报告交换机与路由器实训报告一、实训背景与目的1.1 实训背景1.2 实训目的二、实训环境搭建2.1 实训设备清单2.2 设备连接图三、交换机与路由器的基本概念3.1 交换机的定义与作用3.2 路由器的定义与作用3.3 交换机与路由器的区别四、交换机配置4.1 交换机初始化设置4.1.1 连接交换机并进入命令行界面 4.1.2 设置主机名和密码4.2 VLAN的配置4.2.1 VLAN的概念4.2.2 VLAN的创建和删除4.2.3 VLAN的端口配置4.3 交换机端口的配置与管理4.3.1 端口的模式设置4.3.2 速率与双工模式设置4.3.3 端口的开启与关闭五、路由器配置5.1 路由器初始化设置5.1.1 连接路由器并进入命令行界面 5.1.2 设置主机名和密码5.2 静态路由配置5.2.1 静态路由的概念5.2.2 静态路由的配置方法5.3 动态路由配置5.3.1 动态路由的概念5.3.2 动态路由的协议选择5.3.3 动态路由的配置方法六、网络设备间的互通测试6.1 交换机内部网络的互通测试6.2 路由器与交换机间网络的互通测试6.3 路由器间网络的互通测试七、实训总结与心得体会附件：附件1、实训设备清单附件2、实训设备连接图附件3、实训配置示例文件法律名词及注释：1、VLAN（Virtual Local Area Network）：虚拟局域网的缩写，是一种基于交换机的虚拟网络划分技术，可将局域网划分为多个逻辑上独立的虚拟局域网。
2、静态路由：管理员手动配置的路由，路由表中的路由信息不会随网络拓扑的更改而自动更新。
3、动态路由：通过使用路由协议，使路由器能够自动学习和更新路由表中的路由信息，实现动态路由选择和转发。
实验一 路由器与交换机基础实验实验报告
实验一路由器与交换机基础实验一．实验目的掌握思科模拟软件Packet Tracer5.0的使用掌握中低端路由器、交换机的基本配置掌握路由器、交换机的常用命令二．实验内容<一>Packet Tracer 5.0 的使用1.创建有三台PC和一个集线器的逻辑网络2.配置IP在PC选项卡中找到config可以设置PC的各种属性，可以配置IP，将IP地址输入选项卡中，子网掩码会自动<二>路由器、交换机的基本配置(1) 修改名称Router(config)# hostname R1 //R1为定义的名称R1(config)#(2) 配置控制台密码R1(config)# line console 0R1(config-line)# password cisco //配置进入控制台密码R1(config-line)# loginR1(config-line)# exit(3) 配置路由器或交换机，使得控制台端口不会终止你的连接R1(config-line)# exec-timeout 0R1(config-line)# exit(4) 查看当前配置设备是否正常运行，决定于当前的配置是否正确，所以在设备配置过程中和故障排除中，查看当前配置是必不可少的操作之一。
R1# show running-config(5) 查看端口状态R1# show ip interface brief(6) 保存当前设备配置R1#write（7）删除配置R1# erase startup-config（8）重启交换机清除配置信息时，需要重启网络设备，其实在某些时候为了让某些修改后的配置信息生效，我们也需要重启社保。
R1# reload（9）显示系统软件版本Router> show versi三．实验总结通过使用软件进行动手实践，学会了如何配置交换机及路由器，以及对普通模式，特殊模式，全局模式，端口模式的熟悉掌握。
实验八 交换机、路由器综合实验实验报告
交换机、路由器综合实验（一）一、实验目的：掌握交换机和路由器的各项基本配置。
二、实验环境：Cisco路由器2台；Catalyst 2950交换机1台；PC机3台。
图1三、实验工具：Boson Netsim模拟器四、实验内容：(1) 按图1所示连接网络；注意:交换机的1号口与R1相连，2号口与PC1相连，3号口与PC2相连。
(2 ) 路由器R1配置：Route>enable /进入特权模式/Route#con t /进入全局模式/Route(config) #hostname R1 /给路由器命名/R1(config) #interface e0 /进入路由器1以太网端口e0/R1(config-if) #no shutdown /激活路由器1以太网端口e0/R1(config-if)#ip address 130.1.1.1 255.255.0.0 /配置以太网端口e0 IP地址/R1(config-if)#exit /返回上一级模式/R1(config) #interface s0 /进入串行端口s0/R1(config-if) #no shutdown /激活串行端口s0/R1(config-if) #clock rate 64000 /在DCE端配置时钟频率/R1(config-if)#ip address 222.2.2.1 255.255.255.0 /配置串口s0 IP地址/R1(config-if)#exit /返回上一级模式/R1(config)#ip route 200.1.1.0 255.255.255.0 222.2.2.2 /配置R1到R2的静态路由，200.1.1.0为目标网络地址，255.255.255.0为目标网络子网掩码，222.2.2.2为下一跳地址/ R1(config) #end /返回上一级模式/R1 #show ip route /查看R1的路由表/(3) 路由器R2配置：Route>enable /进入特权模式/Route#con t /进入全局模式/Route(config) #hostname R2 /给路由器命名/R2 (config) #interface e0 /进入路由器2以太网端口e0/R2(config-if) #no shutdown /激活路由器2以太网端口e0/R2(config-if)#ip address 200.1.1.1 255.255.255.0 /配置串口s0 IP地址/R2(config-if)#exit /返回上一级模式/R2(config) #interface s0 /进入串行端口s0/R2(config-if) #no shutdown /激活串行端口s0/R2(config-if) #clock rate 64000 /在DCE端配置时钟频率/R2(config-if)#ip address 222.2.2.2 255.255.255.0 /配置串口s0 IP地址/R2(config-if)#exit /返回上一级模式/R2 (config)#ip route 130.1.0.0 255.255.0.0 222.2.2.1 /配置R2到R1的静态路由，130.1.0.0为目标网络地址，255.255.0.0为目标网络子网掩码，222.2.2.1为下一跳地址/ R2 (config) #end /返回上一级模式/R2#show ip route /查看R2的路由表/(4) 交换机配置Switch>enable /进入特权模式/Switch #config t /进入全局模式/Switch (config)#hostname S /给交换机命名/S(config)#ip default-gateway 130.1.1.1 /配置交换机的默认网关/S(config)#interface vlan 1 /交换机的端口默认为VLAN1/S(config-if)#ip address 130.1.1.2 255.255.0.0 /配置交换机的管理IP/S(config-if)#no shutdown /激活端口/S(config-if)#end /返回上一级/S#vlan database /用于进入VLAN配置状态/S(vlan)# vlan 2 name VLAN2 /创建VLAN，并为新建VLAN命名为VLAN2/S(vlan)#exit /返回上一级/S#conf t /进入全局模式/S(config)#interface fa0/3 /指定交换机的3号端口（3号端口与PC2相连）/ S (config-if)#switchport access vlan 2 /命令用于把3号接口分配给一个VLAN2/ S(vlan)#exitS(config)#interface fa0/4 /指定交换机的4号端口/S(config-if)#switchport access vlan 2 /命令用于把3号接口分配给一个VLAN2/ S(config-if)#end(5) 配置各PC机：包括IP地址、子网掩码和默认网关。
实验3 配置交换机和路由器实验
(一) 配置以交换机为核心的以太网实验
实验步骤：
（1）配置一个如下图所示的以太网，为网络中各主机配置IP地址，使它们同处于一个网段。
（2）测试各台主机之间的连通性。
（二）配置单个路由器连接多个网络实验
（1）配置一个如下图所示的网络，对网络中的各主机和路由器进行配置。
使两个网段的主机能够相互通信。
（2）测试主机之间的连通性。
（三）配置多个路由器连接多个网络实验
（1）配置一个如下图所示的网络，对网络中的各主机和路由器进行配置。
使两个网段的主机能够相互通信。
（2）测试主机之间的连通性。
（四）配置多个路由器多个交换机连接多个网络实验
（1）配置一个如下图所示的网络，对网络中的各主机和路由器进行配置。
使两个网段的主机能够相互通信。
（2）测试主机之间的连通性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SWA#vlan database
SWA(vlan)#vlan 2
SWA(vlan)#vlan 3
SWA(vlan)#exit
SWA#conf t
SWA#sh vlan
为SWA，建立
2个
vlan
，分别为
vlan 2
、vlan 3
至此在SWA上建立了两个vlan,show
；输入虚拟终端密码
；登录成功
5.修改PCB的ip地址
修改为不同网段的一个
ip
地址，为，再从
PCA Ping PCB。
[root#PCB root]# ifconfig eth0 netmask root]# ping (
不通)
再修改
PCB为相同网段的一个
ip
地址,
如：
[root#PCB root]# ifconfig eth0 netmask
图5计算机IP地址设置
软件中指定的用户名是root，密码是linux，键入“？”可以得到这一帮助。
IP地址的规划与设置，没有固定的要求，这是本软件的一大特点，当网络结构符合网
络规则， 而且你对计算机、 交换机、 路由器的设置是合理的， 网络就应该通， 可以通过Ping命令检查。
3.网络测式
设备配置的正确性，可以通过ping命令测式，在路由器，交换机和计算机都可以使用ping命令，这是测试网络是否通的最基本方式。
测试联通情况：
switch#ping (
通)
；ping HostA
switch#ping (
通)
；ping HostB
switch#ping (
通)
；这相操作是
ping自己
switch#ping (
不通)
；没有这个IP，所以不通。
设置交换机的IP地址，一般是做远程序管理用，即用telnet
至于交换机的网关，则是为了提供从交换机连接到其它设备的路由。
从图1可以看出系统的主要功能，当要加入一个设备时，是很方便的，对加入的设备能够实现移动和删除，建立一个你期望的网络结构图。
图2构建基本网络结构图
网络结构设计方便、直观；在设备配置方面增加了设置的自由度，双击对应的设备进
入Terminal状态。较好的帮助功能，支持“？”得到参考命令。输入命令时，键入TAB键可以得到命令全称。系统提供了参考实验，和命令提示，显示配置信息帮你查看网络的
5.三个交换机的情况
(1)新加入的SwitchC默认状态时，测试连通性。
从PCA->PCC，从PCB->PCD测试：
路由器和交换机基本配置
一、实验目的
1.了解路由器和交换机；
2.掌握路由器和交换机的基本配置
二、实验设备
安装网络模拟软件YS-RouterSim的计算机。
三、实验内容
1．通过使用网络模拟软件YS-RouterSim来学习和掌握路由器命令；
2．配置IP地址、VLAN和路由协议。
四、实验步骤
1.主要功能
网络模拟软件YS-RouterSim在功能上具有建立网络图、交换机和路由器的初始化、升
查看网关：
删除网关：
[root#PCA root]# route del default gw
双击
HostB， 输入用户名和入口令，键入
"？"
可以求得帮助。
PCB login:root
Password:linux
设置IP：
[root#PCB root]# ifconfig eth0 netmask root]# ifconfig
图5中的第一个ping命令，表示从到是通的。发出4个数据包，接收了四个，没有丢失的。
图5中的第二个
ping
命令，表示从到是不通的。发出
4个数据包，接收了
0个，全部
丢失的。
图6在计算机上测试网络联通操作界面
本软件具有良好的文件操作功能，可以将建立的网络图和配置信息一起保存成一个文
件，工作中也可以调入过去做好的网络图。
设置网关：
[root#PCB root]# route add default gw root]# route
这里只是说明设置网关的方法，关于它的意义在后面实现才能体现。
hostB ping hostA
[root@PCA root]# ping
(
通)
[root@PCA root]# ping
(
通)
hostA ping hostB:
[root#PCA root]# ifconfig eth0 netmask
[root#PCA root]# ifconfig
关闭网卡:
[root#PCA root]# ifconfig eth0 netamsk down
查看
IP
：
设置网关：
[root#PCA root]# route add default gw [root#PCA root]# route
SWB(config-if)#end
SWB#
交换机创建trunk时，默认allowed all，所以trunk allowed命令可以不用。
dot1q是vlan中继协议（），由于正确设置了trunk，两个交换机间可以
多个vlan通过，所以这时PCA和PCC通，PCB和PCD也可以通。这与没设置vlan时的连
(
通)
[root@PCA root]# ping
(
通)
（2）交换机VLAN实验
1.规划ip地址
PCA的ip地址:PCB的ip地址:PCC的ip地址:
SWA的ip地址:SWB的ip地址:SWA的f0/5~f0/7 vlan 2
SWB的f0/5~f0/7 valn 2，f0/1为trunk
用ping命令测试，从PCA和PCB到各点的连通情况。
4.操作说明
命令要在一行内打完，窗体可以自动拉大。
Aux口这个版本暂不支持。
支持三级Switch
网络,需要路由时支持两级
Switch。
设置的主机名中不要含有空格。
F2、F3键 清屏(为了方便而加)
Ctrl+P
历史命令，建议使用方向键。
Ctrl+z
回根，
建议使用end命令
Ctrl+Break路由器进入ROM监控状态。交换机清除特权密码。
[root@PCA root]# ping (通)
从PCA到PCB测试：
[root@PCA root]# ping (不通，不同网段，不同VLAN)
从PCB到PCD测试：
[root@PCB root]# ping (不通，不在一个广播域，要求设置干线trunk)
从PCA到SWA测试：
[root@PCA root]# ping (通，同一网段，同在vlan 1)
IP、vlan、路由等。
2.设备的配置方式
(1)路由器的配置：
双击路由器进入终端方式：
图3路由器配置界面
(2)交换机的配置方式：
双击交换机进行交换机的终端方式：
图4交换机配置界面
(3)计算机的设置：
计算机模拟了的环境，这里的命令不多，主要是设置
可以通过帮助得到。双击小电脑进入一个模似的Linux
IP地址和网关地址。具体的命令环境。
级、备份、划分VLAN、静态路由、默认路由、动态路由的配置，练习写访问控制列表。支
持子接口subif和接口的secondary ip，可以在线得到帮助，可以读入、保存网络结构图
和配置信息。
图1网络模拟软件的主窗体
图1是网络模拟软件的主操作窗体，在设计网络拓朴结构时，根据需要放置网络设备，
可以加入的设备包括：6个路由器、6个交换机、8个计算机1个防火墙，计算机模拟了的环境，具有设置和查看IP、网关的功能，可以执行ping、telnet、init 0等功能，路由器采用cisco 2621的命令集，交换机采用cisco 2900的命令集。
远程登录到交换机。
4.双击PCA
[root@PCA root]# ping ( [root@PCA root]# ping ( [root@PCA root]# telnet enter password:*** switch>
通)
不通)
；从电脑ping交换机
；没有这个IP，所以不通。
；从电脑登录到交换机
通情况一样，但这时由于vlan的存在，隔离了广播域，提高了通讯能力。
如果想让PCA和PCB通，则要求路由，后面实验讨论。
[root@PCA root]# ping (通，PCA与PCC同在vlan 1)
[root@PCB root]# ping（通，PCB与PCD同在vlan 2）
[root@PCA root]# ping (不通，PCA与PCB要求路由)
由于交换机初始化为vlan 1，因为同网段的可以通。即PCA到
是通的，而PCB只与PCD通。
PCD的ip
，f0/8为trunk
PCC、SWA、SWB
地址:
2.设置VLAN
双击SwitchA，改名SwitchA
switch>en
switch#sh vlan
switch#conf t
switch(config)#hosthame SWA
SWA#show run
SWB(config)#int f0/1
SWB(config-if)#switchport mode trunk
SWB(config-if)#switchport trunk allowed vlan 1，2，3
SWB(config-if)#switchport trunk encap dot1q
