最新交换与路由基本知识复习进程
路由与交换复习提纲
名词解释以太网符合802.3标准的局域网。
一种采用总线型拓扑网络结构，物理层采用曼切斯特编码，MAC层用CSMA/CD算法解决终端争用总线问题的网络。
捕获效应截断二进制指数类型的后退算法在两个终端都想连续发送数据的情况下，有可能导致一个终端长时间内一直争到总线发送数据，而另一个终端长时间内一直争不到总线发送数据。
冲突域总线型以太网中，只允许一个终端发送数据，一旦有两个或两个以上终端同时发送数据，就会发生冲突，因此，将具有这种传输特性的网络覆盖的地理范围称为冲突域。
广播域以目的地址为广播地址的广播帧在网络中的传播范围交换式以太网交换式以太网是以交换式集线器或交换机为中心构成，是一种星形拓扑结构的网络，是以交换机为核心设备而建立起来的一种高速网络虚拟局域网通过分割广播域解决了广播传输方式造成的大量单播MAC帧以广播方式传输，浪费了链路带宽，终端的处理能力，还造成了严重的安全隐患的问题。
可以在不改变一个大型交换式以太网的物理连接的前提下，任意划分子网；每一个子网的终端具有物理位置无关性，即每一个子网可以包含位于任何物理位置的终端；子网划分和子网中终端的组成可以通过配置改变，且这种改变对网络的物理连接不会提出任何新的要求。
单播传输方式如果交换机从某个端口接收到目的地址为单播地址的MAC帧，且在转发表中找到MAC帧目的地址匹配的转发想，交换机制从转发项指定端口将MAC帧转发出去的传输方式广播传输方式如果交换机从某个端口接收到目的地址为广播地址的MAC帧，或者目的地址虽然是单播地址，但在转发表中找不到MAC帧目的地址匹配的转发项，交换机从除接收该MAC帧的端口以外的所有端口将MAC帧转发出去的传输方式。
GVRPVLAN属性注册协议，只需在一台交换机上创建VLAN，这些VLAN的属性能够自动分发到交换式以太网中的所有其他交换机，并在这些交换机上自动创建具有相同属性的VLAN。
VTP XX是VLAN中继协议，也被称为虚拟局域网干道协议。
路由与交换知识点
路由与交换期末复习（上海电机）一．知识点第一章1.交换机端口重要包括以太网端口，快速以太网端口，吉比特以太网端口，控制台端口。
2.交换机的启动程序：首先运行ROM中的自检程序，对系统进行自检引导运行FLASH中的IOS在NVRAM中寻找交换机的位置将其装入DRAM中运行3.交换机的配置模式：直通交换方式存储转发方式碎片隔离式第二章1.路由器的启动过程：打开路由器电源，系统硬件执行加电自检软件初始化过程，加载并运行ROM中的BOOTSTRAP启动程序进行初步引导工作定位并加载IOS系统文件IOS装载完毕，系统就在NVRAM中搜索保存的Startup-Config配置文件，若存在就调入RAM中逐条执行运行经过配置的IOS软件2.路由器接口主要分为局域网接口，广域网接口，配置接口3类3.路由器的配置模式有用户模式，特权模式，全局模式，子模式第三章1.路由的两项基本动作及其意义：寻径和转发。
寻径既判断到达目的地的最佳路径，由路由选择算法完成 / 转发既沿选择好的最佳路径传送分组信息2.典型的路由选择方式：静态路由和动态路由含义：静态-管理，配置路由器设置的固定的路由表动态-路由间相互通信，传递路由信息并且更新路由器表的过程3.静态路由的一般配置过程：（1）为每个路由器每个接口配置ID地址（2）确定本路由器有那些直连网段的路由信息（3）确定整个网络中还有哪些属于本路由器的非直连网段（4）添加所有本路由器要达到的非直连网段相关路由信息第四章1.通过no switchport令一个三层交换机的接口设为三层接口二非缺省时的二层接口2.三层交换机中定义了虚拟交换接口(SVI)3.三层交换技术就是：二层交换技术+三层转发技术4.简述什么是Native VLAN和其特点：本征VLAN即802.1Q的中继端口。
支持来自多个端口的流量。
也支持来自VLAN意外的流量。
特点是不需要打标记5.Port VLAN-端口通常用来连接客户的PCVLAN是划分出来的逻辑网络，是第二层网络VLAN端口不受物理位置的限制。
西南科技大学交换与路由复习纲要
西南科技大学交换与路由复习纲要第一章1.路由器的配置模式有以下4种：用户模式、特权模式、全局模式、子模式。
子模式有多种常用的有：接口模式、路由模式、线路模式。
模式间转换如下图：Router> /*用户模式*/Router> enableRouter# /*特权模式*/Router# configure terminalRouter(config)# /*全局模式*/Router(config)# interface f0/0Router(config-if)# /*子模式，接口模式*/从子接口模式退出到相应模式请参考上述框图。
2.配置Telnet登录密码Lab-A (config)#line vty 0 4 /*进入控制线路配置模式，vty是路由器的远程登录的虚拟端口，0 4表示可以同时打开0到4共5个会话*/Lab-A (config-line)#login /*开启登录密码保护*Lab-A(config-line)#password cisco /*设置密码为cisco*/Lab-A(config-line)#exitLab-A(config)#3.接口IP的配置Lab-A（config）#interface fa 0/0 /*fa为路由器的接口，需根据是及端口配置*//*进入子接口模式*/Lab-A（config-if）#ip address 10.1.1.1 255.255.255.0 /*配置接口IP地址和网络掩码*/ Lab-A（config-if）#no shut /*开启接口*/Lab-A（config-if）#exit /*关闭接口*/Lab-A（config）#4.配置串行口Lab-A #config tLab-A（config）#interface s0/0 /*查看路由器串行接口名称，这里是s0/0，有些为s1/2等Lab-A（config-if）#clock rate 64000 /*DCE端口配置时钟*/Lab-A（config-if）#ip address 192.168.100.1 255.255.255.0 /配置接口IP地址和网络掩码*/ Lab-A（config-if）#no shut /*开启接口*/Lab-A（config-if）#exit /*关闭接口*/Lab-A（config）#5.路由器硬件接口连线如下图：6.路由器的启动过程：7.路由器工作原理：（1）子网中的主机A通过自己的网络把数据帧传到所连接的路由器上。

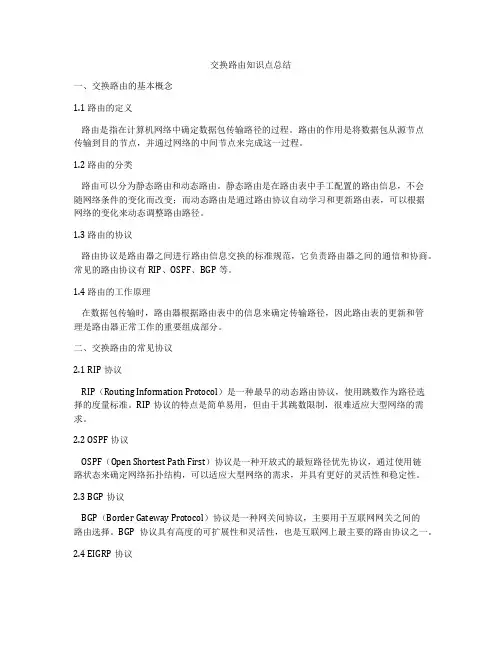

交换路由知识点总结
交换路由知识点总结一、交换路由的基本概念1.1 路由的定义路由是指在计算机网络中确定数据包传输路径的过程。
路由的作用是将数据包从源节点传输到目的节点，并通过网络的中间节点来完成这一过程。
1.2 路由的分类路由可以分为静态路由和动态路由。
静态路由是在路由表中手工配置的路由信息，不会随网络条件的变化而改变；而动态路由是通过路由协议自动学习和更新路由表，可以根据网络的变化来动态调整路由路径。
1.3 路由的协议路由协议是路由器之间进行路由信息交换的标准规范，它负责路由器之间的通信和协商。
常见的路由协议有RIP、OSPF、BGP等。
1.4 路由的工作原理在数据包传输时，路由器根据路由表中的信息来确定传输路径，因此路由表的更新和管理是路由器正常工作的重要组成部分。
二、交换路由的常见协议2.1 RIP协议RIP（Routing Information Protocol）是一种最早的动态路由协议，使用跳数作为路径选择的度量标准。
RIP协议的特点是简单易用，但由于其跳数限制，很难适应大型网络的需求。
2.2 OSPF协议OSPF（Open Shortest Path First）协议是一种开放式的最短路径优先协议，通过使用链路状态来确定网络拓扑结构，可以适应大型网络的需求，并具有更好的灵活性和稳定性。
2.3 BGP协议BGP（Border Gateway Protocol）协议是一种网关间协议，主要用于互联网网关之间的路由选择。
BGP协议具有高度的可扩展性和灵活性，也是互联网上最主要的路由协议之一。
2.4 EIGRP协议EIGRP（Enhanced Interior Gateway Routing Protocol）协议是思科公司开发的一种优化的距离矢量协议，具有较快的收敛速度和更少的网络开销。
三、交换路由的常见算法3.1 距离矢量算法距离矢量算法是一种最早的路由算法，以距离作为路径选择的度量标准，常见的距离矢量算法有Bellman-Ford算法和Dijkstra算法等。
路由与交换技术复习纲要
路由与交换技术一．选择10x2二．填空5x2三．名词解释5x4四．简答题5x6五．实验配置2x10第一章网络基础1.真正意义上的计算机网络是从第二代开始的，鼻祖：ARPAnet2.计算机网络的拓补结构：星型、总线型、环形、网状3.网络传输介质：双绞线、同轴电缆、光缆、无线传输4. OSI模型：物理层数据链路层网络层传输层会话层表示层应用层TCP/IP模型：网络接口层互联网络层传输层应用层第二章交换技术CD（带冲突检测的载波侦听多路访问）工作原理：1.想发送信息的接点首先“监听”信道，看是否有信号在传输。
如果信道空闲，就立即发送。
2.如果信道忙，则继续监听，直到信道空闲，然后开始传送。
3.发送信息的站点在发送过程中同时监听信道，检测是否有冲突发生。
4.当发送数据的节点检测到冲突后，就立即停止该次数据传输，并向信道发送“干扰”信号，以确保其他节点也发现该冲突，等待一段随即时间，再尝试重新发送。
2.交换机的功能：1学习2 转发/过滤3 消除环路3.帧转发方式：1 直通转发（最快）2存储转发（最慢）3 无碎片直通转发4.交换机的访问方式（配置方式）：1 通过带外方式对交换机进行管理，不占用网络带宽。
2带内方式a通过Telent对交换机进行远程管理b通过Web对交换机进行远程管理c通过SNMP管理工作站对交换机进行远程管理5.几种模式：用户模式开机自动进入特权模式enable配置模式全局模式configure terminalVLAN模式vlan id接口模式interface fa0/0线程模式line console 0第三章虚拟局域网（VLAN）的概念：VLAN是一种可以把局域网内的交换设备逻辑地而不是物理地划分成一个个网段的技术，也就是从物理网络上划分出来的逻辑网络的优点（简答）：1 限制广播包2 安全性3虚拟工作组4 减少移动和改变的代价3.定义VLAN的方法：基于接口/MAC地址/网络层/IP组播的VLAN 基于接口的VLAN是划分虚拟局域网最简单也是最有效的方法。
《路由交换》复习总结总结.doc
第一章网路基础ARPA网现在的Internet是在APRA的基础上才建立起来的。
第二章交换机基础ROM相当于PC的BIOS ,交换机加点启动时，首先运行ROM ,进行引导启动IOSFLASH是一种可擦写、可编程的ROM , FLASH包含IOS和微代码。
NVRAM非易失性随机访问存储器，指断电后仍能保持数据的一种RAMo用来存储交换机的配置文件。
DRAM动态随机存取存储器，相当于PC的内存，其内容在系统掉电完全丢失。
交换机加电启动过程:首先运行ROM中的自检程序对系统进行自检然后引导运行FLASH中的IOS ,在NVRAM中寻找配置文件，然后将其装入DRAM中运行。
交换机的各种工作模式：Switch> enabte -> Switch# configure terminal > Switch(config)# 用户模式 特权模式 全局配置模式Switch(c on fig-mode) #子配置模式。
配置IP 地址和子网掩码：二层交换机，配置管理ip 地址仅用于远程登陆管理交换机 VLAN 间无法相互通信，VLAN 接口仅作为管理接口。
Switch(config)#int vlan 1Switch(config-if)#ip add 192.168.1.1 255.255.255.0交换机常用命令：Switch(config)#hostname nameSwitch(config)#enable password XXXXSwitch(config)#enable secret XXXXSwitch(config)#line vty 0 4Switch(config ・line)#password ciscoSwitch(config-line) #loginSwitch(c on fig)#line con sole 0 4Switch(config ・line)#password ciscoSwitch(config-line) #login〃修改主机名称 〃设置特权密码为XXXX 〃设置特权加密密码为XXXX 〃进入VTY ,设置虚拟终端密码cisco 〃进入con sole ,设置console 密召马cisco设置DNS服务器Switch(config)# ip domain-lookup 〃启用DNS 服务Swithc(config)# no ip domain-looup 〃禁用DNS 服务Switch(config)#ip name-server 192.168.1.1 〃配置DNS 服务器地址第三章虚拟局域网VLAN工作机制>接入链路(Access Link)：-般与主机相连，且只要一个VLAN关联(默认)>汇聚链路(Trunk Link):一般与交换机或者路由器相连，可传输发往多个VLAN的标签帧，可以与多个VLAN关联。
路由交换知识点总结
路由交换知识点总结一、路由器路由器是一个能够连接不同网络，并且能够传输数据包的设备。
它在网络中扮演着非常重要的角色，是实现网络互联的重要设备。
路由器可以连接不同网络，比如LAN和WAN，它能够将数据包从一个网络传输到另一个网络，并且能够找到最佳路径。
路由器通过路由表来决定数据包的转发路径。
二、路由表路由表是路由器中非常重要的数据结构，它记录了路由器连接的各个网络的信息。
路由表中包含了目的网络的地址、下一跳路由器地址和跃点数等信息，通过这些信息路由器能够找到转发数据包的最佳路径。
路由表会不断更新，以便路由器能够适应网络拓扑结构的变化。
三、路由交换协议路由交换协议是路由器之间进行数据包交换的规则，它决定了路由器之间如何进行数据包的转发和交换。
常见的路由交换协议包括RIP、OSPF、BGP等。
不同的路由交换协议有不同的工作原理和特点，选择合适的路由交换协议能够提高网络的性能和可靠性。
四、路由算法路由算法是路由器用来计算最佳路径的算法，它决定了数据包应该如何进行转发。
常见的路由算法包括距离向量算法和链路状态算法。
路由算法的选择会直接影响到网络中数据包的传输效率和延迟。
五、路由器的工作原理路由器的主要工作原理包括数据包的解封装和封装、路由表的更新、数据包的转发等。
数据包在到达路由器后，路由器根据路由表找到适当的转发路径，然后将数据包重新封装并发送到相应的下一个路由器。
六、路由器的分类路由器根据其功能和规模可以分为不同类型，比如边缘路由器、内部路由器、核心路由器等。
不同类型的路由器在网络中扮演的角色和功能也不同，选择合适的路由器对于网络的性能和可靠性非常重要。
七、负载均衡负载均衡是路由器中非常重要的功能，它能够将数据包均匀地分配到不同的路径上，从而提高网络的整体性能。
负载均衡可以根据路由器的负载情况和网络拓扑结构来进行动态调整，从而实现网络资源的有效利用。
八、路由器的故障排除在网络中，路由器可能会出现各种故障，比如链路故障、路由器故障等。
路由与交换期末总结
路由与交换期末总结一、引言路由与交换是计算机网络中的两个核心概念，其对于网络通信起到了至关重要的作用。
在计算机网络中，数据的传输主要通过路由和交换来完成。
路由是指数据从源地址到目的地址的路径选择过程，而交换是指数据在网络中的传输过程。
本文将对路由与交换的相关知识进行总结和概述。
二、路由基础知识1. 路由器的概念和功能路由器是计算机网络中用于转发数据包的设备，它主要通过查询路由表来确定数据包的转发路径。
路由器还可以实现网络地址转换（NAT）、端口映射、过滤防火墙等功能。
2. 路由表和转发表路由表是路由器中用于存储目的地址和对应的下一跳地址的表格，它记录了路由器的转发策略。
转发表则是实现路由表的实际转发过程中使用的表格，它记录了每个目的地址对应的出接口。
3. 路由选择算法路由选择算法是指在路由器中根据路由表进行路径选择的算法。
常见的路由选择算法有距离向量算法（DVA）、链路状态算法（LSA）和路径矢量算法（PVA）等。
4. 路由器的划分方式路由器可以根据数据包的转发方式和功能划分为静态路由器和动态路由器，以及核心路由器和汇聚路由器等。
三、交换基础知识1. 交换机的概念和功能交换机是计算机网络中用于实现数据包交换的设备，它可以根据数据包中的目的地址来选择目的端口，完成数据的转发。
2. 交换机的类型交换机根据工作层次不同可以分为物理层交换机、数据链路层交换机和网络层交换机等。
根据交换方式不同，交换机可以分为电路交换、报文交换和分组交换等。
3. 交换机的转发方式交换机的转发方式主要有存储转发、直通式交换和令牌传递式交换等。
4. VLAN技术虚拟局域网（VLAN）是指将局域网内的用户按照逻辑上的需要划分成一个或多个虚拟网络的技术。
它可以在一个物理交换机上划分成多个逻辑交换机。
四、路由与交换的应用1. 企业网络中的路由与交换路由与交换在企业网络中有着广泛的应用，它们可以实现不同子网之间的连接、同一子网内的通信和维护网络安全等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2)广播域： 广播数据时可以发送到的区域是一个广播域。 交换机和集线器对广播帧是透明的，所以用交换机和HUB组成的网络是一 个广播域。 路由器的一个接口下的网络是一个广播域。所以路由器可以隔离广播域。
STP
交换网络中的环
以太网是总线或星型结构，不能构成环路，否则会产两个严重后果 ：
VLAN Configuration Modes
Database Mode
Switch# vlan database Switch(vlan)# vlan 3 VLAN 3 added:
Name: VLAN0003 Switch(vlan)# exit APPLY completed. Exiting....
VLAN Access Ports
The access switch port associated with a single data VLAN
VLAN Implementation Commands
Configuring VLANs
• vlan 101 • switchport mode access • switchport access vlan 101
闭时处于关闭状态。 (2)阻塞状态：Blocking 在机器刚启动时，端口是阻塞状态(20秒)
，但接收BPDU信息。 (3)侦听状态：listening 不接收用户数据(15秒)，收发BPDU，确定
网桥及接口角色。 (4)学习状态：learning 不接收用户数据(15秒)，收发BPDU，进行
地址学习。 (5)转发状态：Forwarding 开始收发用户数据，继续收发BPDU和
VLAN Configuration Modes
Global Mode
Switch# configure terminal Switch(config)# vlan 3 Switch(config-vlan)# name Vlan3 Switch(config-vlan)# exit Switch(config)# end
交换机端口默认VLAN是VLAN1，工作在access模式。具有相同 VLAN号的端口在同一个广播域中。
Trunk又称为干线，可以设置允许多个VLAN通过。
(2)VLAN中继协议： VLAN中继协议有两种：
ISL(Inter-Switch Link)： ISL是Cisco专用的VLAN中继协议。 802.1q(dot1q)：802.1q是标准化的，应用较为普遍。
What Is an End-to-End VLAN?
• Users are grouped into VLANs independent of physical locatioithin the campus, their VLAN membership remains the same.
的接口。 (5)指定网桥：Designated bridge 网络中到根网桥累计路径花费最小交换机，负责收发本网段数据。 (6)指定端口：Designated port 网络中到根网桥累计路径花费最小的交换机端口，根网桥每个端口都是
指定端口。 (7)非指定端口：NonDesignated port 余下的端口是非指定端口，它们不参与数据的转发，也就是被阻塞的端
生成树协议术语 (1)网桥协议数据单元：BPDU(Bridge Protocol Data Unit) BPDU是生成树协议交换机间通讯的数据单元，用于确定角色。 (2)网桥号：Bridge ID 交换机的标识号，它由优先级和MAC地址组成，优先级16位，MAC地址
48位。 (3)根网桥：Root bridge 根网桥定义为网桥号最小的交换机，根网桥所有的端口都不会阻塞。 (4)根端口：Root port 非根网桥到根网桥累计路径花费最小的端口，负责本网桥与根网桥通讯
Switch(config-if)# switchport mode access
Place the switch port into access mode.
数据包封装与解封装
数据在发送时是数据从应用层至物理层的一个打包的过程 接收时是数据从物理层至应用层的一个解包的过程
交换机
交换机是根据网桥的原理发展起来的，学习交换机先认识两个概念： (1)冲突域： 冲突域是数据必然发送到的区域。 HUB是无智能的信号驱动器，有入必出，整个由HUB组成的网络是一个冲
口。 (根端口是从非根网桥选出，指定端口是网段中选出)。
STP
生成树协议的状态： 生成树协议工作时，所有端口都要经过一个端口状态的建立过程。 生成树协议通过BPDU广播，确定各交换机及其端口的工作状态和
角色， 交换机上的端口状态分别为：关闭、阻塞、侦听、学习和转发状态
。 (1)关闭状态：Disabled 不收发任何报文，当接口空连接或人为关
Verifying VLANs
• show interfaces • show vlan
Configuring an Access VLAN
Switch(config)# vlan vlan_id
Create a VLAN.
Switch(config-vlan)# name vlan_name
Provide a VLAN name.
地址学习,维护STP。
VLAN
VLAN(Virtual Lan)是虚拟逻辑网络
交换机通过VLAN设置，可以划分为多个逻辑网络，从而 隔离广播域。具有三层模块的交换机可以实现VLAN间的 路由。
VLAN
(1)端口模式 交换机端口有两种模式，access和trunk。access口用于与计算
机相连，而交换机之间的连接，应该是trunk。
(1)产生广播风暴，造成网络堵塞。 (2)克隆帧会在各个口出现，造成地址学习(记录帧源地址)混乱。
解决环路问题方案: (1)网络在设计时，人为的避免产生环路。 (2)使用生成树STP(Spanning Tree Protocol)功能，将有环的网络 剪成无环网络。
STP被IEEE802规范为802.1d标准。
