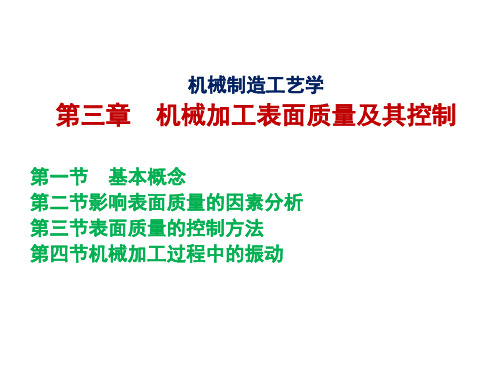

机械制造工艺学 第三章 机械加工表面质量及其控制

表面粗糙度值↓→耐磨性↑，但有限度 纹理形式与方向：圆弧状、凹坑状较好；纹理方向相同较好 适当硬化可提高耐磨性
对耐疲劳性影响
表面粗糙度值↓ → 耐疲劳性↑ 适当硬化（阻止疲劳裂纹生长并产生表面压应力）可提高耐疲 劳性
对耐蚀性影响
表面粗糙度值↓→耐蚀性↑ 表面压应力：有利于提高耐蚀性
滑液的存留，一般，圆弧状、凹坑状表面纹理的耐
磨性好，尖峰状的耐磨性差。
在运动副中，两相对运动零件的刀纹方向和运动
方向相同时，耐磨性较好，两者的刀纹方向和运动 方向垂直时，耐磨性最差。
10
3.1.2 表面质量对零件使用性能的影响
表面质量对零件疲劳强度的影响
表面粗糙度对零件疲劳强度的影响
表面粗糙度越大，抗疲劳破坏的能力越差。 对承受交变载荷零件的疲劳强度影响很大。 在交变载荷作用下，表面粗糙度的凹谷部位 容易引起应力集中，产生疲劳裂纹。 表面粗糙度值越小，表面缺陷越少，工件 耐疲劳性越好；反之，加工表面越粗糙，表 面的纹痕越深，纹底半径越小，其抗疲劳破 坏的能力越差。
这是因为过分的冷作硬化，将 引起金属组织过分“疏松”，在 相对运动中可能会产生金属剥 落，在接触面间形成小颗粒， 使零件加速磨损。
磨损量
冷硬程度
T7A钢冷硬程度与耐 磨性关系
9
3.1.2 表面质量对零件使用性能的影响
表面纹理零件耐磨性的影响
表面纹理的形状和刀纹方向对耐磨性也有影响，
原因是纹理形状和刀纹方向影响有效接触面积和润
17
3.2.1 切削加工表面粗糙度
几何因素的影响
切削加工后表面粗糙度的值主要取决于切削残留面积的高度 影响因素：刀尖圆弧半径 rε、主偏角κr、副偏角κ’r 、进给量 f
f κr Ⅱ b） Rmax f Rmax
r
Ⅱ a） Ⅰ
r
vf
rε Ⅰ
vf
车削时残留面积的高度
f ctg r ctg r
收缩系数Ks
28 24
600
3.0
Rz
20
16 12 8 4
400
2.5
Ks
200
2.0
h
0
1.5 0 20 40 60 80 100
切削45钢时切削速度与粗糙度关系
120 140 v（m/min）
21
3.2.1 切削加工表面粗糙度
积屑瘤的影响：
22
3.2.1 切削加工表面粗糙度
鳞刺的影响
0.6
0.4 0.2 0 0 0.01 0.02 0.03 0.04 ap(mm)
26
10
20
30 光磨次数
b）
光磨次数-Ra关系
磨削用量对表面粗糙度的影响
3.2.2 磨削加工表面粗糙度
砂轮及其修整
砂轮粒度↑，Ra↓;但要适量(46~60﹟) 砂轮硬度适中， Ra↓ ；常取中软 砂轮组织适中，Ra ↓ ；常取中等组织 砂轮材料：与工件材料相适应（如氧 化铝适于磨钢，碳化物(硅硼)适于磨铸铁 ，金刚石砂轮适于磨陶瓷材料等） 采用超硬砂轮材料，Ra ↓但成本高； 砂轮精细修整， f ↓ →Ra ↓ 金刚石砂轮磨削工程陶瓷零件
表面质量对零件耐腐蚀性能的影响 表面粗糙度对零件耐腐蚀性能的影响
减小零件表面粗糙度，可以提高零件的耐腐蚀性能。 因为零件表面越粗糙，越容易积聚腐蚀性物质，凹谷
越深，渗透与腐蚀作用越强烈。
表面残余应力对零件耐腐蚀性能的影响
零件表面残余压应力使零件表面紧密，腐蚀性物质不 易进入，可增强零件的耐腐蚀性；
30
3.2.3 表面粗糙度和表面微观形貌测量
表面三维微观形貌测量
表面三维形貌测量与处理系统原理图
1－驱动 2－撞块 3－电触点 4－触针 5－工作台 6－工件 7－步进电机 8－控制电路 9－驱动电路 10－放大电路 11－A/D变换器 12－微机 13－显示器 14－打印机
31
3.2.3 表面粗糙度和表面微观形貌测量
其他影响因素
工件材料 冷却润滑液等
•太硬易使磨粒磨钝 →Ra ↑ •太软容易堵塞砂轮→Ra ↑ •韧性太大，热导率差会使磨 粒早期崩落→Ra ↑ 。
27
3.2.3 表面粗糙度和表面微观形貌测量
表面粗糙度测量
比较法 触针法： Ra 0.02～5μm 光切法： Rz 0.5～60μm 干涉法： Rz 0.05～0.8μm
对配合质量影响
表面粗糙度值↑ →配合质量↓ 表面残余应力↑ →精度的稳定性↓ →配合质量↓
16
机械制造工艺学
第3章 机械加工表面质量及其控制
Analysis and Control of Machining Surface Quality
3.2 影响加工表面质量工艺因 素及其改进措施
Technology Factors Influencing Machining Surface Quality and its Improving
鳞刺的形成：抹试阶段、导裂阶段、层积阶段、刮成阶段
23
3.2.1 切削加工表面粗糙度
进给量的影响
减小进给量f固然可以减小表面粗糙度值，但进给量过 小，表面粗糙度会有增大的趋势，效率降低。
其他影响因素 刀具几何角度、刃磨质量，切削液等
适当增大刀具前角，提高刃磨质量，合理选择切削 液，抑制积屑瘤和鳞刺。
砂轮速度v↑，Ra↓ 工件速度vw↑，Ra ↑ 砂轮纵向进给f↑，Ra ↑ 磨削深度ap↑，Ra ↑ 光磨次数↑，Ra↓
Ra(μm)
0.5
0
30
40
50 60 v(m/s), vw(m/min) a）
Ra(μm)
0.0 6
0.8 粗粒度砂轮(WA60KV)
0.0 4
0.0 2 0 细粒度砂轮(WA/GCW14KB)
表面层金属残余应力
加工变质层模型
7
3.1.2 表面质量对零件使用性能的影响
表面质量对零件耐磨性的影响 表面粗糙度对零件耐磨性的影响
表面粗糙度太大和太小都不耐磨。 表面粗糙度太大，接触表面的实际 压强增大，粗糙不平的凸峰相互咬合、 挤裂、切断，故磨损加剧； 表面粗糙度太小，也会导致磨损加 剧。因为表面太光滑，存不住润滑油， 接触面间不易形成油膜，容易发生分 子粘结而加剧磨损。 表面粗糙度的最佳值与机器零件的 工作情况有关
Machining Surface Quality and its Influence to Use Performance
2
3.1.1 加工表面质量概念
加工表面质量
表面粗糙度 表面几何形状精度 波度 纹理方向
表面质量
表面缺陷层
伤痕（划痕、裂纹、砂眼等）
表层加工硬化
表层金相组织变化
表层残余应力
加工质量包含的内容
3
3.1.1 加工表面质量概念
加工表面的几何形貌
表面粗糙度 — 波长/波高＜50 波度 — 波长/波高=50～1000；且具有周期特性 宏观几何形状误差（平面度、圆度等）—波长/波高＞1000 纹理方向－表面刀纹形式 表面缺陷－如划痕、砂眼、气孔、裂纹等
是加工表面Leabharlann 别位置出现的缺陷表面残余拉应力则降低零件耐腐蚀性。
14
3.1.2 表面质量对零件使用性能的影响
表面质量对零件使用性能还有其它方面的影响
如减小表面粗糙度
可提高零件的接触刚度、密封性和测量精度；
对滑动零件，可降低其摩擦系数，从而减少发热和
功率损失。
15
3.1.2 表面质量对零件使用性能的影响
对耐磨性影响
TOPO移相干涉显微镜光学原理图
1－光源 2、4、12－透镜 3－视场光阑 6－干涉滤光片 7－CCD面阵探测器 8－输出信号 9－目镜 10－分光镜 11－压电陶瓷 13－反射镜 14－参考基准 板 15－分光板 16－被测工件
触针 驱动箱 工件 传感器 触针法工作原理
28
显示器 放大器 处理器 记录器
3.2.3 表面粗糙度和表面微观形貌测量
双管显微镜测量原理
1－光源 2－聚光镜 3－窄缝 4－工件表面 5－目镜透镜 6－分划板 7－目镜
29
3.2.3 表面粗糙度和表面微观形貌测量
干涉显微镜测量原理
1－光源 2、10、15－聚光镜 3－滤色片 4－光阑 5－透镜 6、9－物镜 7－分光镜 8－补偿镜 10、14、16－反射镜 12－目镜 13－透光窗
直线刃车刀： H
f2 圆弧刃车刀： H 8 r
18
3.2.1 切削加工表面粗糙度
物理因素的影响 工件材料的性质
塑性↓→表面粗糙度↓
工件材料塑性越好，塑性变形越大，易产生积屑瘤和鳞刺，加 工表面粗糙。
韧性↓ →表面粗糙度↓
工件材料韧性愈好，金属塑性变形愈大，加工表面愈粗糙。
精镗(车)后的表面轮廓图(横向粗糙度)
24
3.2.2 磨削加工表面粗糙度
从几何因素和塑性变形两方面影响
磨削中影响粗糙度的几何因素
工件的磨削表面是由砂轮上大量磨粒刻划出无数极细 的刻痕形成的，工件单位面积上通过的磨粒数越多， 则刻痕越多，刻痕的等高性越好，表面粗糙度值越小。
磨削中影响粗糙度的物理因素（通常是决定因素）
磨削时切削力大速度高温度高，且磨粒大多数是负前角， 切削刃又不锐利，大多数磨粒在磨削过程中只是对被加 工表面挤压，没有切削作用。加工表面在多次挤压下出 现沟槽与隆起，又由于磨削时的高温更加剧了塑性变形， 故表面粗糙度值增大。
25
3.2.2 磨削加工表面粗糙度
磨削用量
Ra(μm) 1.0 vw = 40(m/min) f = 2.36(m /min) v = 50(m/s) ap = 0.01(mm) f = 2.36(m /min) ap = 0.01(mm)
