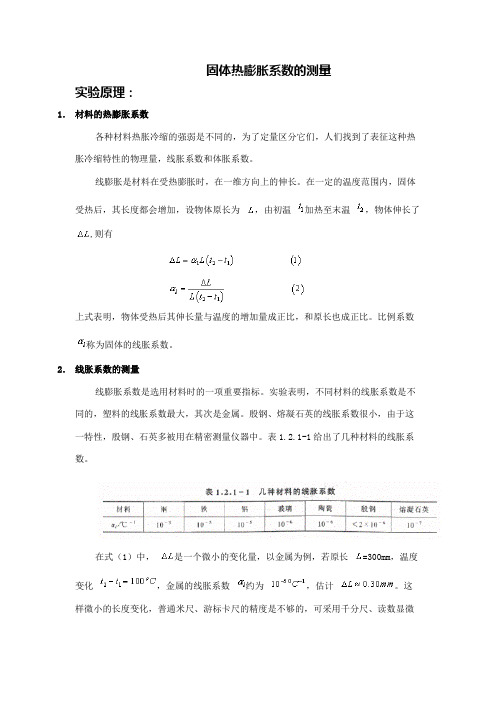

固体热膨胀系数的测量实验原理：1．材料的热膨胀系数各种材料热胀冷缩的强弱是不同的，为了定量区分它们，人们找到了表征这种热胀冷缩特性的物理量，线胀系数和体胀系数。
线膨胀是材料在受热膨胀时，在一维方向上的伸长。
在一定的温度范围内，固体受热后，其长度都会增加，设物体原长为，由初温加热至末温，物体伸长了,则有上式表明，物体受热后其伸长量与温度的增加量成正比，和原长也成正比。
比例系数称为固体的线胀系数。
2．线胀系数的测量线膨胀系数是选用材料时的一项重要指标。
实验表明，不同材料的线胀系数是不同的，塑料的线胀系数最大，其次是金属。
殷钢、熔凝石英的线胀系数很小，由于这一特性，殷钢、石英多被用在精密测量仪器中。
表1.2.1-1给出了几种材料的线胀系数。
在式（1）中，是一个微小的变化量，以金属为例，若原长=300mm，温度变化，金属的线胀系数约为，估计。
这样微小的长度变化，普通米尺、游标卡尺的精度是不够的，可采用千分尺、读数显微镜、光杠杆放大法、光学干涉法等。
考虑到测量方便和测量精度，我们采用光杠杆法测量光杠杆系统是由平面镜及底座，望远镜和米尺组成的。
光杠杆放大原理如图1.2.1-1所示。
当金属杆伸长时，从望远镜中可读出待测杆伸长前后叉丝所对标尺的读数，，这时有将式（3）代入式（2），则有放大公式的推导参看第一册实验5.3.1实验仪器：1:热膨胀系数测定仪 2 : 尺读望远镜 3 : 固体线胀系数测定仪 4 : 光杠杆、温度计 5 : 电源开关、调节温度、指示灯 6 : 尺读望远镜 7 : 标尺、调焦望远镜8 : 视度圈、调焦手轮 9 : 光杠杆 10 : 铜棒、温度计 11 : 米尺实验内容：（1）仪器调节：实验装置图如图1.2.1-2所示。
实验时，将待测金属棒直立在线胀系数测定仪的金属圆筒中，棒的下端要和基座紧密相连，上端露出筒外，装好温度计，将光杠杆的后足尖置于金属棒的上端，二前足尖置于固定台上。
在光杠杆前1m左右放置望远镜及直尺。
实验三 固体线膨胀系数的测定
实验三 固体线膨胀系数的测量【实验目的】1．了解热膨胀现象。
2．测量固体线膨胀系数。
【实验仪器】EH-3型热学实验仪，铜棒，铁棒，千分表。
【实验原理】大部分物质在一定温度范围内都呈现“热胀热缩”的宏观现象。
就晶体状固体模型而言，这是因为物质中相邻粒子间的平均距离随温度的升高而增大引起的。
两相邻粒子间的势能是它们之间距离的函数，其关系可用势能曲线描绘如图3-1。
在一定的温度下，粒子在其平衡位置r o 附近做热振动，具有一定的振动能量E 。
由于势能曲线的非对称性，热振动时的平均距离r 大于平衡距离r o 。
若温度升高（T 1、T 2），振动能量增加（E 1、E 2），则两原子之间的平均距离也增大（r 1、r 2），随之固体的体积膨胀。
因此，热膨胀现象是物体的势能曲线的非对称特性的必然结果。
固体的任何线度（长度、宽度、厚度、直径等）随温度的变化，都称为线膨胀。
对于各向同性的固体，沿不同方向的线膨胀系数相同；对于各向异性的固体，沿不同的晶轴方向，其线膨胀系数不同。
实验表明，原长度为L 的固体受热后，其相对伸长量正比温度的变化，即： αt L L ∆=∆ 式中，比例系数a 称为固体的线膨胀系数，对于一种确定的固体材料，它是一个确定的常数。
设温度在0℃时，固体的长度为L 0，当温度升高时，其长度为L t 。
t L L L t α=-00 （3-1） L t = L 0（1+αt ）。
（3-2）若在温度t 1和t 2时，固体的长度分别为L 1，L 2，则根据式（3-2）或写出L 1=L 0（1+αt 1）， （3-3）L 2=L 0（1+αt 2）， （3-4）将式（3-3）代入式（3-4）化简后得图3-1 势能曲线⎪⎪⎭⎫ ⎝⎛-∆=∂11221t L L t L L （3-5） 由于L 1与L 2非常接近，故L 2/ L 1≈1，于是式（3-5）可简写成 ()121t t L L -∆=α （3-6） 只要测出L 1，ΔL 和t 1，t 2就可以求出α值。
