多功能充电器设计
基于PIC单片机的太阳能充电器设计研究
基于PIC单片机的太阳能充电器设计研究照相机和摄影机等数码电器耗电量大，此类设备的户外便携充电器具有广阔的市场需求。
文章致力于基于PIC单片机的多功能智能充电器设计研究，把太阳能充电模块嵌入到传统智能充电器中，解决户内户外充电不便的问题。
标签：PIC单片机；电池充电；太阳能引言目前市场上太阳能充电器已经存在支持电源可调档的太阳能充电器，由单片机控制充电模式，一般支持5V-9V可调。
文章的太阳能充电器由PIC单片机控制太阳能充电模式和非太阳能充电模式的切换，它可以实时采集电池的电压和电流，借此对充电过程进行智能控制和利用太阳能充电，从而实现天然资源的合理利用。
1 系统结构本研究结构可分为太阳能充电器硬件电路部分和PIC程序设计部分两大块。
太阳能充电器模块：太阳能充电器嵌入到智能充电器上，由微处理器控制可以调节不同输出电压和电流，本智能充电模块和太阳能充电模块共用一个微处理器，根据温度传感器发来的信息，判别充电的模式。
该控制器能有效地防止蓄电池过充、过放、过流，而且在备用电池耗尽而太阳能源较充足的情况下，可以实现太阳能充电。
PIC程序设计部分：充电时，启动充电计时，采样多组输出电压值和电流检测电阻两端的平均电压值做为测量值，由欧姆定律I=U/R计算出电流值，根据输出电压和电流判断是否接入电池，未接电池，则停止充电，进入空载，已接电池，则判别电池种类，根据不通电池选择不同充电曲线。
2 系统硬件结构系统硬件结构由开关电源、电压电流控制电路、主输出电压电流采集模块、电池类别检测电路、充电状态指示电路、含有控制算法程序的智能控制器以及时钟振荡模块等硬件部分，系统的硬件模块图如图1所示。
图1 系统的硬件模块图（1）开关电源：由两路电压输出端的开关电源电路组成，其一路作为本实用新型智能充电器的主电压输出端，用于连接电池；另一路作为辅助电压输出端，用于给智能充电器内部控制芯片提供工作电压。
（2）电压电流控制电路：输出电压经过PMOS管调制成占空比不同的方波电压，该电压经电感L1与电容C1平滑滤波后成为平稳的无脉动的且幅值大小与占空比成正比的电压，此电压用来给电池充电。

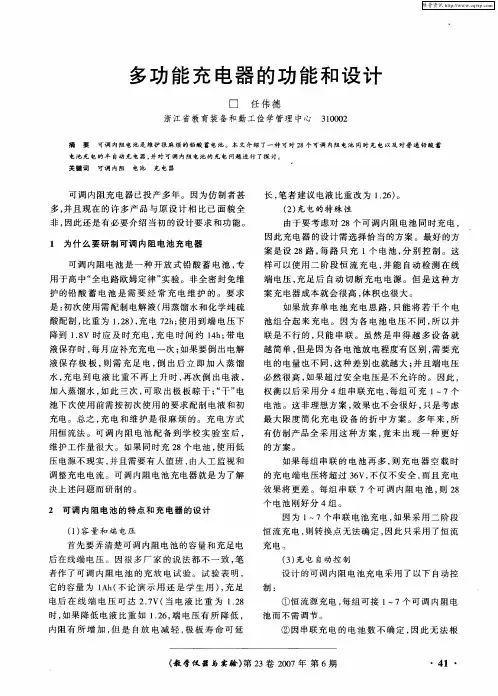

多功能充电器的功能和设计
② 因串联 充 电 的 电池 数 不 确 定 ， 因此 无 法 根
《 学仪 器与实验 》 ２ 教 第 ３卷 ２０ ０ ７年 第 ６期
・４ ・ １
维普资讯
据在线 端 电压 判 断何 时 终 止 充 电 ， 只能 按 预 定 的 充电 时 间 控 制 。设 定 充 电 时 间 （ 般 为 １ ｈ～ 一 ２ １ｈ 后 ， ４ ） 电路 以减计 数方式 计 时 ， 当计 数 器显 示 减
有仿 制产 品全 采 用 这 种 方 案 ， 未 出 现 一种 更 好 竟
的方 案 。
压 电源不 现 实 ， 且需 要有 人值 班 ， 并 由人 工监 视 和
调整充 电 电流 。可调 内阻 电池 充 电器就 是 为 了解 决 上述 问题 而研 制 的。
２ 可 调 内 阻 电 池 的 特 点 和 充 电 器 的 设 计
充电。
（ ） 电 自动 控制 ３充
首先要 弄 清楚 可调 内阻 电 池的容 量 和充足 电
后 在线端 电 压 。因 很 多 厂 家 的说 法 都 不 一 致 ， 笔
者作 了可 调 内 阻 电池 的充 放 电试 验 。试 验 表 明 ， 它的容量 为 １ ｈ 不论 演 示用 还 是 学 生用 ） 充 足 Ａ （ ， 电后 在 线 端 电压 可 达 ２ ７ 当 电液 比重 为 １２ ．Ｖ（ ．８
权衡 以后采 用分 ４组 串联 充 电 ， 每组 可 充 １ ７个 ～ 电池 。这非 理想方 案 ， 果也 不会很 好 ， 效 只是 考虑
最大 限度 简 化 充 电设 备 的折 中方 案 。多 年 来 ， 所
用 恒流 法 。可调 内 阻 电池 配 备 到学 校 实验 室 后 ，
维 护工作 量 很大 。如 果 同时充 ２ ８个 电池 ， 用低 使

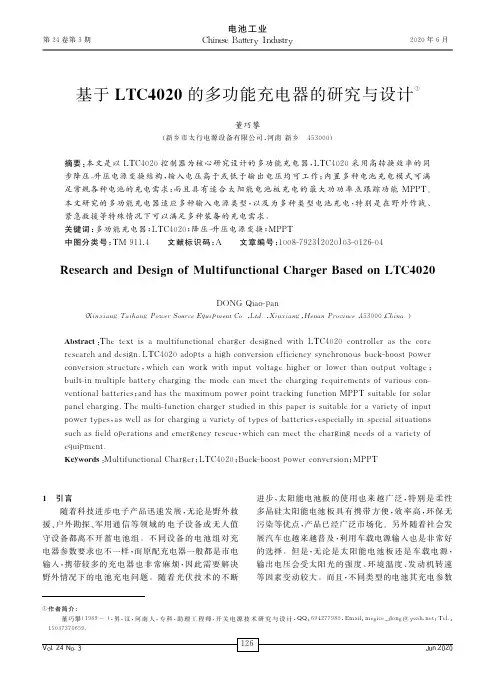

基于LTC4020的多功能充电器的研究与设计
基于ＬＴＣ４０２０的多功能充电器的研究与设计①董巧攀（新乡市太行电源设备有限公司，河南新乡 ４５３０００）摘要：本文是以ＬＴＣ４０２０控制器为核心研究设计的多功能充电器，ＬＴＣ４０２０采用高转换效率的同步降压－升压电源变换结构，输入电压高于或低于输出电压均可工作；内置多种电池充电模式可满足常规各种电池的充电需求；而且具有适合太阳能电池板充电的最大功功率点跟踪功能ＭＰＰＴ。
本文研究的多功能充电器适应多种输入电源类型，以及为多种类型电池充电，特别是在野外作战、紧急救援等特殊情况下可以满足多种装备的充电需求。
关键词：多功能充电器；ＬＴＣ４０２０；降压－升压电源变换；ＭＰＰＴ中图分类号：ＴＭ ９１１．４ 文献标识码：Ａ 文章编号：１００８－７９２３（２０２０）０３－０１２６－０４Ｒｅｓｅａｒｃｈ ａｎｄ Ｄｅｓｉｇｎ ｏｆ Ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ Ｃｈａｒｇｅｒ Ｂａｓｅｄ ｏｎ ＬＴＣ４０２０ＤＯＮＧ Ｑｉａｏ－ｐａｎ（Ｘｉｎｘｉａｎｇ Ｔａｉｈａｎｇ Ｐｏｗｅｒ Ｓｏｕｒｃｅ Ｅｑｕｉｐｍｅｎｔ Ｃｏ．，Ｌｔｄ．，Ｘｉｎｘｉａｎｇ，Ｈｅｎａｎ Ｐｒｏｖｉｎｃｅ，４５３０００，Ｃｈｉｎａ．）Ａｂｓｔｒａｃｔ：Ｔｈｅ ｔｅｘｔ ｉｓ ａ ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ ｃｈａｒｇｅｒ ｄｅｓｉｇｎｅｄ ｗｉｔｈ ＬＴＣ４０２０ｃｏｎｔｒｏｌｌｅｒ ａｓ ｔｈｅ ｃｏｒｅｒｅｓｅａｒｃｈ ａｎｄ ｄｅｓｉｇｎ．ＬＴＣ４０２０ａｄｏｐｔｓ ａ ｈｉｇｈ ｃｏｎｖｅｒｓｉｏｎ ｅｆｆｉｃｉｅｎｃｙ ｓｙｎｃｈｒｏｎｏｕｓ ｂｕｃｋ－ｂｏｏｓｔ ｐｏｗｅｒｃｏｎｖｅｒｓｉｏｎ ｓｔｒｕｃｔｕｒｅ，ｗｈｉｃｈ ｃａｎ ｗｏｒｋ ｗｉｔｈ ｉｎｐｕｔ ｖｏｌｔａｇｅ ｈｉｇｈｅｒ ｏｒ ｌｏｗｅｒ ｔｈａｎ ｏｕｔｐｕｔ ｖｏｌｔａｇｅ；ｂｕｉｌｔ－ｉｎ ｍｕｌｔｉｐｌｅ ｂａｔｔｅｒｙ ｃｈａｒｇｉｎｇ ｔｈｅ ｍｏｄｅ ｃａｎ ｍｅｅｔ ｔｈｅ ｃｈａｒｇｉｎｇ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ ｖａｒｉｏｕｓ ｃｏｎ－ｖｅｎｔｉｏｎａｌ ｂａｔｔｅｒｉｅｓ；ａｎｄ ｈａｓ ｔｈｅ ｍａｘｉｍｕｍ ｐｏｗｅｒ ｐｏｉｎｔ ｔｒａｃｋｉｎｇ ｆｕｎｃｔｉｏｎ ＭＰＰＴ ｓｕｉｔａｂｌｅ ｆｏｒ ｓｏｌａｒｐａｎｅｌ ｃｈａｒｇｉｎｇ．Ｔｈｅ ｍｕｌｔｉ－ｆｕｎｃｔｉｏｎ ｃｈａｒｇｅｒ ｓｔｕｄｉｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ ｉｓ ｓｕｉｔａｂｌｅ ｆｏｒ ａ ｖａｒｉｅｔｙ ｏｆ ｉｎｐｕｔｐｏｗｅｒ ｔｙｐｅｓ，ａｓ ｗｅｌｌ ａｓ ｆｏｒ ｃｈａｒｇｉｎｇ ａ ｖａｒｉｅｔｙ ｏｆ ｔｙｐｅｓ ｏｆ ｂａｔｔｅｒｉｅｓ，ｅｓｐｅｃｉａｌｌｙ ｉｎ ｓｐｅｃｉａｌ ｓｉｔｕａｔｉｏｎｓｓｕｃｈ ａｓ ｆｉｅｌｄ ｏｐｅｒａｔｉｏｎｓ ａｎｄ ｅｍｅｒｇｅｎｃｙ ｒｅｓｃｕｅ，ｗｈｉｃｈ ｃａｎ ｍｅｅｔ ｔｈｅ ｃｈａｒｇｉｎｇ ｎｅｅｄｓ ｏｆ ａ ｖａｒｉｅｔｙ ｏｆｅｑｕｉｐｍｅｎｔ．Ｋｅｙｗｏｒｄｓ：Ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ Ｃｈａｒｇｅｒ；ＬＴＣ４０２０；Ｂｕｃｋ－ｂｏｏｓｔ ｐｏｗｅｒ ｃｏｎｖｅｒｓｉｏｎ；ＭＰＰＴ１ 引言随着科技进步电子产品迅速发展，无论是野外救援、户外勘探、军用通信等领域的电子设备或无人值守设备都离不开蓄电池组。
多用恒流充电器电路设计及原理详解
多用恒流充电器电路设计及原理详解恒流充电器是一种能够提供恒定电流充电的电路设计。
它的设计原理是基于负反馈控制原理，在充电过程中，监测充电电流并通过负反馈控制电路来保持充电电流在设定值上的恒定。
恒流充电器主要由一个电源，一个负反馈控制电路和一个负载组成。
首先，电源供电的直流电通过一个电流调节元件输入到负载中。
这个电流调节元件可以是晶体管、电阻或者电流传感器等。
在这个电流调节元件的帮助下，可以将电池的电压稳定在一个设定值上，并通过校准元件进行校准。
接下来，负反馈控制电路对充电电流进行监测，并根据充电电流与设定值之间的差异来调节电流调节元件的导通电流。
负反馈控制电路可以采用运算放大器、比较器、反馈电路等元件，根据峰值检测、综合反馈等原理来实现电流的负反馈控制。
最后，负载通过电流调节元件获取相应的恒定电流进行充电。
当电池内部电压上升到设定的最大限制值时，充电过程停止。
这种恒流充电器可以确保电流稳定、电池充电效率高并且能够延长电池的使用寿命。
在恒流充电器的设计中，需要注意以下几个关键因素：1.充电电流设定值的选择：根据电池的特性和需求，选择一个合适的充电电流设定值，以确保电池能够得到高效的充电。
2.恒流控制元件的选择：根据充电电流的设定值和需求，选择一个适合的恒流控制元件，例如电流传感器、晶体管等。
3.负反馈控制电路的设计：根据设定的充电电流，设计合适的负反馈控制电路来实现电流的恒定控制。
可以根据需要选择运算放大器、比较器等元件来实现电流的负反馈控制。
4.充电电路的保护措施：为了确保电池的安全性和延长使用寿命，可以在充电电路中添加过电压、过热、过流等保护措施来避免因充电过程中出现的故障而对电池造成损害。
恒流充电器常见的应用场景包括电动车充电器、手机充电器、电池充电器等，可以提供恒定电流的充电功率，保证了充电过程中的电流稳定性和充电效率。
总结起来，恒流充电器通过负反馈控制电路，实现充电电流的恒定控制。
它能够提供稳定的充电电流，确保了充电过程的高效性和电池的安全性。
探讨多功能充电器设计
代 表 的 是 这 个 电 池 最 大 的放 电 电 流 是
６ ０ ０ ０＂ ２ ５ ／ １ ０ ０ ０ ＝１ ５ ０ Ａ。
换， 最后可 以控制 ３ ２ Ｋ ｈ ｚ 的脉冲宽度来对电 流进行控制 ，如果监测到 的电流是 ５ ０ ｍ ａ ， 则就可 以 自动断开 电路并启动 蜂鸣器报警 提示用 户电池 已经充满电能。与此同时 ， 充 电器还具 有 ６ 个Ａ Ｄ转换 口， 利用这六个 Ａ Ｄ 转换 可以实时的监测 ６ 个电芯的电压情况， 在充电的过程 中， 如果某些电芯的内阻小则
电池发烫等 ，出现这些问题一方面是 由于电 池 厂家生产 的电池不合格 ，另一方面就是用 户没有进行合理保护和正常充放 电电。为了 避 免类似悲剧的再次出现 ， 我们 可以从充 电 器方面人手 。因此本文提出一 款智能化 高度 集 中的多功能充 电器。 常见 电池 的分析原理 ： 我们拿最常见的锂聚合物 电池来说 明， 当然这原理对其他的一些 电池都是适用 的。 我们 日 常所用的手机电池 、数码相机 电池 、 Ｍ Ｐ ３ 、Ｍ Ｐ ４ 等使用的都是锂聚合物电池 ，日 常生活使用 的锂电基本都是单芯 的，而在工
表现 出来 的现在就是 电压 比其 他电芯 的电 压高。在相 同的情况下 ，内阻大的电芯就是 较充电时间就会 比其他 电芯快 ，这就是并行 充 电的理念 即各个 电芯 的充 电情况是 同步 的， 但 是各个 电芯间的充电不会相互干扰。 也就是说 如果在第一片 电芯达到 ４ ． ２ Ｖ 的时 候会 自动的断开该片 电芯的充电电路 ， 而没 有达到 ４ ． ２ Ｖ 的电芯还会继续充电，这样就 可以尽最大的能力保护 电芯。据各大数据分 析知道 ，锂 电的内部 活化 因子在 ３ ． ８ —３ ． ９ Ｖ 之间低温环境 下是最低 的， 这就意味着如果 用户在长时间不适用 电池时 ，最好是能够将 电池 的 电压 为此在 该区 间内并保证低 温环 境下。充 电器可以直接通过启动内部 的风扇
小发明设计方案
小发明设计方案引言本文提出了一个有趣且实用的小发明设计方案。
这个小发明旨在解决日常生活中的一些烦恼，并为用户提供便利。
通过结合创新的功能和简单的设计，该小发明可以成为人们生活中的好帮手。
背景在现代社会，人们面临着各种各样的问题和挑战。
有时候，解决这些问题可能需要一些创意和技术。
因此，本文将介绍一个小发明设计方案，以帮助人们更好地应对日常生活中的一些困难。
设计目标这个小发明的设计目标是简单实用、易于操作并解决人们在日常生活中面临的问题。
它应该能够提供某种便利，同时又不会增加用户的负担。
功能描述本小发明的设计有以下主要功能：1.便捷储物: 设计一个小型存储装置，可以收纳各种常用物品，如手机、钥匙、钱包等。
该存储装置可以轻松地安装在墙壁或门上，并提供一个有序和易于访问的储物空间。
2.多功能充电器: 设计一个具有多个USB接口的小型充电器，可以同时为不同的移动设备提供充电。
充电器应该具有智能识别功能，可以自动适应设备的充电要求。
3.智能指示灯: 设计一个智能指示灯系统，可以根据环境光线的变化自动调节光亮度。
该指示灯还应具有定时开关功能，可以根据用户的需求设定特定时间段的开关机时间。
设计方案便捷储物方案为了实现便捷储物功能，可以设计一个小型挂钩系统，并为其配备可拆卸的储物盒。
该挂钩系统可以使用强力胶水或固定螺丝将其牢固地固定在墙壁或门上。
储物盒可以通过槽孔和卡扣设计固定在挂钩上，以提供一个有序和易于访问的储物空间。
多功能充电器方案多功能充电器可以设计为一个小巧便携的设备，具有多个USB接口。
充电器内部应该内置智能识别芯片，可以通过自动检测设备的充电要求来输出合适的电流和电压。
充电器的外壳可以使用耐用的材料制作，以保护内部电路和电子元件。
智能指示灯方案为了实现智能指示灯的功能，可以设计一个使用光敏电阻的电路。
该电路可以根据环境光线的强弱自动调节指示灯的亮度。
另外，可以加入一个定时器电路，以便用户可以根据需求设定指示灯的开关机时间。
基于51单片机的智能手机充电器的设计
基于MAX 1898多功能数字化智能充电器设计指导教师：宫玉芳摘要锂离子电池自20世纪90年代上市以来，它以能量密度高，使用寿命长的特点倍受重视。
基于市场的要求，世界各大电池生产商为了在市场领域里取得优势，无不致力于开发具有能量密度高，小型化，薄型化，轻量化，安全性高，循环寿命长，低成本的新型电池。
对此，聚合物锂离子电池具有上述各项优点，是各厂商致力研究的目标。
聚合物锂离子电池基于安全、轻薄等特性，广泛应用于便携式设备，所以聚合物锂离子电池是21世纪移动设备最佳的电源解决方案，现在的手机均采用聚合物锂离子电池。
同时，与之相配套的充电器已经在我们的日常生活中普遍应用，相应的充电器的市场需求量也逐渐上升。
本产品采用锂离子电池充电芯片MAX1898，通过AT89C51控制可以实现预充，快速充电，及恒压充电；监控充电状态；太阳能供电以及充电保护。
实现电路电路简单，成本较低，而且充电效果很好，包括安全性高，耗时短，对电池损坏小，满足一般用户的要求。
关键词：MAX1898；AT89C51；预充电；快速充电；恒压充电；智能液晶显示；太阳能供电；充电保护。
一、研究目的随着科技的发展，人们对身边电子产品的数字化、自动化，效率要求越来越高，本项目旨在解决日常生活中人们对电池充电的烦恼，该产品是基于单片机的硬件和软件来实现的，它在很大程度上为解决电器充电有不可忽视的作用。
为现代越来越快的生活节奏提供保障，而在户外情况下对太阳能的利用，也是一种环保、节能的选择，这使我们步入了新能源开发利用的行列。
从而充电工人只担任辅助性工作，更加人道化，也为充电技术和充电设备的智能化闯出了一条新路。
二、设计功能模块（一）电源模块：采用电压转换芯片将外部220V交流电压转换为需要的+5V电压。
（二）AT89C51单片机模块：实现充电器的智能化控制，比如自动断电、充电完成报警提示。
（三）充电模块：采用专用的电池充电芯片实现对充电过程的控制。
电子信息工程毕业设计
电子信息工程毕业设计【篇一：本科.电子信息工程毕业设计题目大全】毕业设计题目总结下面是本人通过查各种资料以及老师推荐的、从各种参考书上摘下来的关于电子信息工程专业的毕业设计题目的枚举、希望对广大同学们有一定的帮助。
1、无线遥控门铃电路的设计与制作本题目要求设计一个遥控门铃，该电路包括发射系统和接收系统两部分。
当有人按动门铃按钮，发射机发出信号，同时，接收机在接收发射机发出的信号后，会发出悦耳的声音。
有效作用距离30米。
2，linux系统下web服务器的搭建与设计要求在嵌入式平台建立web服务器，其它电脑终端的浏览器输入ip 地址，可以访问，web服务器的内容除必要的说明文字及图像之外，需要实时显示ad转换的数据（与做ad转换驱动的同学合作）。
对学生的要求除嵌入式的相关知识外，需要有简单的网页设计知识。
3.光电控制书写提醒器的设计与制作本题目要求设计一个书写提醒器，该装置包括发射电路、接收电路、测光电路及延时电路几部分。
该装置的作用是监测书写者头部位置，在书写者头部位置过低时会发出声光报警。
4、远离提示电路的设计与制作本题目要求设计一个远离提示电路。
该电路包括发射系统和接收系统两部分，可用于儿童看护和贵重物品防盗。
要求其有效作用距离为15米，即当带有发射器的儿童或贵重物品在离开预定地距离15米以外时，接收器会发出报警声。
5、声光双控楼道灯控制器的设计与制作本题目要求设计一个楼道灯控制开关，在天黑或光线较暗时，若有一定的声音（如较近的脚步声、击掌声等），均会控制电灯点亮，且在电灯点亮一小段时间后，自动控制电灯熄灭。
电路在白天不起作用。
6、交通信号灯控制电路的设计与制作本课题要求设计一个符合某地交通要求的交通信号灯控制器，用于控制十字交叉路口处设置的红、绿、黄三色信号灯（设计中用相应的二极管代替）及转向信号灯。
7、红外光控防盗报警器的设计与制作本题目要求设计一个红外防盗报警器，在有人进入未经允许的区域（如靠近防盗物或破门而入）时，该装置发出报警声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石家庄铁道大学四方学院课程设计题目:专业班级学号姓名完成日期: 年月日多功能充电器原理论文【摘要】电子技术的快速发展使得各种各样的电子产品都朝着便携式和小型轻量化的方向发展，也使得更多的电气化产品采用基于电池的供电系统。
目前，较多使用的电池有镍镉、镍氢、铅蓄电池和锂电池。
它们的各自特点决定了它们将在相当长的时期内共存发展。
由于不同类型电池的充电特性不同，通常对不同类型，甚至不同电压、容量等级的电池使用不同的充电器，但这在实际使用中有诸多不便。
本文介绍一种基于单片机的万能充电器的设计方法。
该充电器可以实时采集电池的电压和电流，并对充电过程进行智能控制。
它可以自动计算电池的已充电量和剩余的充电时间，也可以改变参数来适应各种不同电池的充电。
系统中的管理电路还具有保护功能，可防止电池的过充和过放对电池造成损坏。
[关键词]：科技电子产品充电器多功能目录一、绪论.................................. 错误！未定义书签。
1.1 四海通充电器...................... 错误！未定义书签。
1.2 特点 (1)二、工作原理 (4)2.1 工作原理介绍 (4)2.2 工作原理分析 (4)2.2.1 振荡电路 (4)2.2.2 充电电路 (5)2.2.3 稳压保护电路 (7)三、常见故障检修 (9)四、电路分析 (15)五、心得体会与注意事项 (15)5.1心得体会 (15)5.2注意事项 (15)六、致谢 (15)七、参考文献 (21)一、绪论1.1四海通充电器随着数码相机、 MP 3和 CD碟机等电器逐步进入爱好者手中。
充电电池的使用也更加普及。
对充电器的要求也愈来愈高了。
充电器应以实用方便为主，原则要求：可以对常用的 1 ～ 4节镍镉、镍氢和锂电池进行单独或同时充电。
互不影响；可以选用多种电流进行充电。
以满足不同种类、不同容量电池充电的需要。
充电器应具有保护措施。
防止过充电；为消除镍镉电池的记忆效应和恢复电池的容量。
为了让更多用户在激烈的竞争中可以方便的充电本文将给大家介绍一款多功能充电器。
由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。
当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。
万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。
下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。
四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。
面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
1.2.特点该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
该充电器由于体积小\携带方便,操作简单,价格便宜,适合机种多。
深受客户喜欢下面对四海通万能充介绍其工作原理和维修方法。
如图1所示。
二、工作原理2.1工作原理介绍当输出端连接到手机时，电流同时经过LED和电池，设LED的正向导通电阻为r’电池的内电阻为r，根据电流的比例分配关系可知流经电池的电流为Uor/rr’，流经LED 的电流为Uor’/rr’，因为电池的内阻r远远小于LED正向导通的电阻r’，所以Uor/rr’＞＞Uor’/rr’导致电流绝大部分流过了电池，LED不发光。
当输出端与手机断开时，前端电路与LED形成闭合的回路，全部的电流经过LED，LED发光。
LED只有一个指示的作用，提醒人们充电时充电器与手机的连接情况。
如果能把该手动式充电器整合到上述充电器中，就可以解决手机没电时的窘境。
因为这是两个完全独立的电路，把这两者整合到一起，需要整合的只是两者的输出端，为了使这两个电路有序的工作，可以设置一个开关，以此来决定这两个电路的工作顺序，在有电源时，用电源充电，在野外工作时，就可以用手动装置给手机充电。
方法是：当有用于充电的电源时，断开开关S，按照正常的充电方式给手机充电即可，而当不得不手动充电时，闭合开关S，再匀速转动M即可给手机充电。
（图1-1）许多质量上乘的充电器在输入端有加入了隔离变压器，隔离变压器实质是初级线圈和次级线圈的匝数比为1:1的等比变压器，理论上输入的电压值和输出的电压值相等，无任何能量损耗，但是，由于实际上构成初级绕组和次级绕组的铜导线有电阻，另外初级的磁通量并不能完全转化成为次级的磁通量，所以运用1:1等比变压器是有能量损耗的，但是为了人身和设备的安全，很多正规的充电器加入了隔离变压器。
若在维修时不小心接触到隔离变压器的次级，由于次级对地电压为0，所以相当于是人手握着一根与大地电势相等的导线站在地上，所以根本不会出现触电的危险。
2.2工作原理分析2.2.1 振荡电路该电路主要由三极管VT2及开关变压器T1等组成。
接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。
该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。
此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。
随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。
在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。
在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充电电压。
如图2。
图1-22.2.2 充电电路该电路主要由一块软塑封集成块IC1(YLT539)和三极管VT3等组成。
从变压器T的1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V 左右电压(空载时)，该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1(YLT539)的1脚，为其提供工作电源。
集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。
电池E电压低于4．2V时，该电压经取样电阻R11、R12分压后，加到集成块IC1的6脚上，该电压低于集成块IC1内部参考电压越多，集成块IC1的8脚输出的电平越低，三极管VT3的b极电位也越低，其导通量越大，直流电压(8．5V)经极性转换开关S1向电池E 快速充电。
由于集成块IC1的2、3、4脚和电容C4共同组成振荡谐振电路，其2脚输出的振荡脉冲经电阻R16送至充电指示灯LED1(绿)的正极，其负极接到集成块IC1的8脚。
在电池刚接人电路时，集成块IC1的8脚输出的电平越低，充电指示灯LED1闪烁发光强。
随着充电时间延长，电池所充的电压慢慢升高，集成块IC1的8脚输出电压慢慢升高，充电指示灯LED1闪烁发光逐渐变弱。
当电池E慢慢充到4．2V左右时，集成块IC1的6脚电位也达到其内部的参考电压1．8V。
此时，集成块IC1内部电路动作，使其8脚电压输出高电平，三极管VT3截止，充电指示灯LED1不再闪烁发光而熄灭，充满指示灯LED2(绿)由灭变亮。
2.2.3 稳压保护电路该电路主要由三极管VT1、稳压二极管VDZ1等组成。
（1）过压保护：当输出电压升高时，在变压器T的1-2反馈绕组端感应的电压就会升高，则电容C2所充电压升高。
当电容C2两端电压超过稳压二极管VDZ1的稳压值时，稳压二极管VDZ1击穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截止，经开关变压器T1耦合后，使次级输出电压降低。
反之，使输出电压升高，从而确保输出电压稳定。
(2)过流保护：在接通电源瞬间或当某种原因使三极管VT2的电流过大时，在R5、R6上的压降就大，使过流保护管VT1导通，VT2截止，从而有效防止开关管VT1因冲击电流过大而损坏。
同时电阻R6上的压降，使电容C2两端电压升高，此后过流保护过程与稳压原理相同，这里不再重复。
三极管VT1是过流保护管，R5、R6是VT2的过流取样保护电阻。
图1-3三、常见故障检修例1：接上待充电池及电源后，电源PW指示灯LED3及测试指示灯TESTLED4亮，而充电LED1及充满指示灯LED2不亮，无电压输出，不能给电池充电。
分析检修：这种故障多是充电器开关振荡电路没有工作所致。
在实际检修过程中，发现开关管VT2和电阻R6损坏最多。
一般情况下，电池E的充电电路工作电压较低，其元件损坏的概率不是很大，也就是开关变压器T1的次级之后电路的损坏概率不是很大。
例2：接上待充电池及电源后，各状态指示灯显示正常，但就是充不进电或充电时间长。
分析检修：这种故障多是三极管VT3(8550)损坏，用正常管子换上后，即可排除故障。
如果三极管VT3正常，再用表测电容C3(100μF／16V)两端电压，正常在直流8．5V左右。
若电压正常，应检查电阻R7或集成块IC1，集成块IC1各引脚正常参数如附表所示。
若电压低，再测开关变压器T1次级输出电压，正常在交流5．5V左右。
若电压正常，说明电容C3或整流二极管VD3损坏；若电压低，应检查开关变压器T1及其前级各元件。
图4四、电路分析220V 50Hz的交流市电，一端经过一个半波整流器（二极管），半波整流器是利用二极管的单向导电性制作而成的，如下图所示，当220V 50Hz的交流电第一个正脉冲到来时，二极管导通，第二个负脉冲到来时，二极管截止，负脉冲无法通过。
