水冷壁高温腐蚀原因分析及调整策略摘要：某电厂2号炉大修时发现两侧墙水冷壁发生了较为严重的高温腐蚀，最高腐蚀厚度接近1mm；炉膛的前后墙水冷壁也有轻微的高温腐蚀现象。
通过在被腐蚀区域喷涂耐腐蚀金属涂层如镍铬钛、镍铬合金等是减缓高温腐蚀的一种措施，但不能从根本上解决，而且价格较高。
入炉煤煤质下降、含硫量偏高和水冷壁贴壁处产生还原性气氛是造成水冷壁高温腐蚀的主要原因。
为了找到避免水冷壁发生高温腐蚀，且保证锅炉稳定、高效燃烧的运行参数，特进行了燃烧调整试验，并结合历史煤质分析得出本厂高温腐蚀的最终原因，从而进行运行方式的调整，避免或减少2炉的高温腐蚀现象。
关键词：高温腐蚀还原性氧量燃烧调整Cause Analysis and adjustment strategy of high temperaturecorrosion of water wallCong Peiyong,Datang International Xilinhot Power Generation Co. , Ltd. , Xilinhot, 026200ABSTRACT: during the overhaul of No. 2 boiler in a power plant, serious high temperature corrosion was found in the water wall of the two side walls, with the maximum corrosion thickness approaching 1mm. Spraying anti-corrosion metal coating such as ni-cr-ti and ni-cr alloy in the corroded area is a measure to slow down the high temperature corrosion, but it can not be solved fundamentally and the price is high. The main reasons for the high temperature corrosion of the water wall are the decrease of coal quality, the high sulfur content and the reductive atmosphere at the wall. In order to find out the operation parameters that can avoid high temperature corrosion of water wall andensure stable and efficient combustion of boiler, the combustion adjustment test is carried out, and the ultimate cause of high temperature corrosion is obtained by analyzing the history of coal quality, thus the operation mode can be adjusted to avoid or reducethe high temperature corrosion of 2 furnaces.Keywords: High temperature corrosion, reducibility, oxygen content, combustion adjustment1、前言：工程概况：某电厂2号锅炉为超临界、变压运行直流锅炉，单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。
锅炉水冷壁高温腐蚀原因及预防措施
水冷壁高温腐蚀的原因分析及预防措施我厂#2炉在本次B级检修中发现水冷壁存在高温腐蚀现象，高温腐蚀区域大约在D层燃烧器与层燃烧器之间,在这一区域水冷壁高温腐蚀后，壁厚明显减薄，最薄处仅有5mm, 因而强度降低，极易造成水冷壁爆管和泄漏，危及锅炉安全运行。
针对水冷壁高温腐蚀问题,生产部、调度部、运行分场进行了多次分析和探讨，认为我厂水冷壁高温腐蚀的原因大致有以下几个原因：1、我厂燃煤为山西贫煤，该煤种含硫及硫化物较多，高含硫量使煤在燃烧中产生较多的腐蚀性物质，直接导致水冷壁的高温腐蚀。
同时，由于近年来煤炭市场供求关系的转换，煤质难以得到保证，由于煤质较杂多变，运行中往往引起煤粉变相，着火点推迟，燃烧速度低等一系列问题。
2、我厂锅炉为亚临界锅炉，饱和水温约为360 ℃，水泠壁温度可达400℃，在该条件下管壁被氧化，使受热面外表形成一层Fe2O3和极细的灰粒污染层，在高温火焰的作用下，灰分中的碱土金属氧化物（Na2O、K2O）升华，靠扩散作用到达管壁并冷凝在壁面上，与周围烟气中的S O3化合生成硫酸盐。
管壁上的硫酸盐与飞灰中的Fe2O3及烟气中的S O3作用，生成复合硫酸盐，复合硫酸盐在550℃-710 ℃范围内呈液态，液态的复合硫酸盐对管壁有极强的腐蚀作用。
3、我厂入炉煤粉长期偏向，造成煤粉直接冲刷水冷壁，在水冷壁附近区域造成还原性气氧，导致高温腐蚀。
4、我厂为四角切圆燃烧锅炉。
当一、二次风射流喷出燃烧器后由于受到上游邻角气流的挤压作用及左右两侧不同补气条件的影响，使气流向背火侧水冷壁偏转，此时刚性较弱的一次风射流将比二次风偏转更大的角度，从而使一、二次风分离。
一、二次风的刚性相差越大，这种分离现象越明显。
由于部分一次风射流偏离了二次风，煤粉在缺氧状态下燃烧，在射流下游水冷壁附近形成局部还原性气氛，从而引发高温腐蚀。
我厂对水冷壁高温腐蚀问题十分重视，多次请教电研院专家并邀请来我厂进行考察分析指导，并于华北电力大学合作，针对水冷壁高温腐蚀问题进行了专题研究。
锅炉水冷壁管向火侧腐蚀原因及改进措施

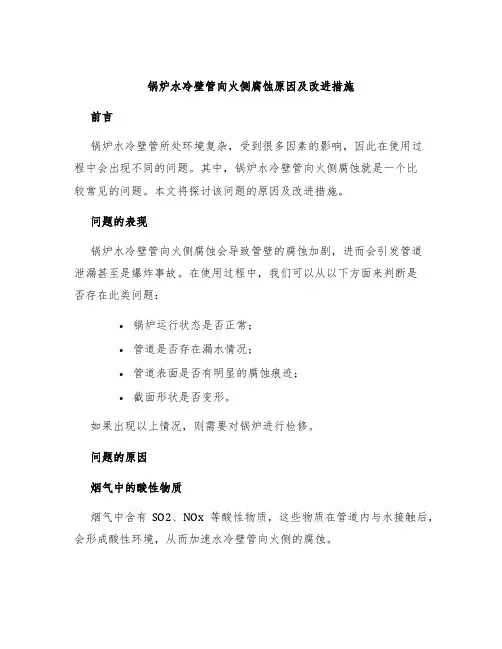

锅炉水冷壁管向火侧腐蚀原因及改进措施前言锅炉水冷壁管所处环境复杂，受到很多因素的影响，因此在使用过程中会出现不同的问题。
