航空发动机 知识点

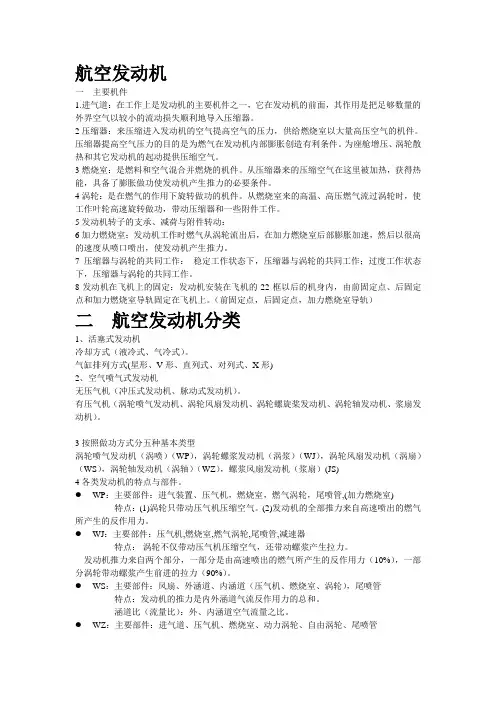

航空发动机学习整理资料
航空发动机一主要机件1.进气道：在工作上是发动机的主要机件之一，它在发动机的前面，其作用是把足够数量的外界空气以较小的流动损失顺利地导入压缩器。
2压缩器：来压缩进入发动机的空气提高空气的压力，供给燃烧室以大量高压空气的机件。
压缩器提高空气压力的目的是为燃气在发动机内部膨胀创造有利条件。
为座舱增压、涡轮散热和其它发动机的起动提供压缩空气。
3燃烧室：是燃料和空气混合并燃烧的机件。
从压缩器来的压缩空气在这里被加热，获得热能，具备了膨胀做功使发动机产生推力的必要条件。
4涡轮：是在燃气的作用下旋转做功的机件。
从燃烧室来的高温、高压燃气流过涡轮时，使工作叶轮高速旋转做功，带动压缩器和一些附件工作。
5发动机转子的支承、减荷与附件转动：6加力燃烧室：发动机工作时燃气从涡轮流出后，在加力燃烧室后部膨胀加速，然后以很高的速度从喷口喷出，使发动机产生推力。
7压缩器与涡轮的共同工作：稳定工作状态下，压缩器与涡轮的共同工作；过度工作状态下，压缩器与涡轮的共同工作。
8发动机在飞机上的固定：发动机安装在飞机的22框以后的机身内，由前固定点、后固定点和加力燃烧室导轨固定在飞机上。
（前固定点，后固定点，加力燃烧室导轨）二航空发动机分类1、活塞式发动机冷却方式（液冷式、气冷式）。
气缸排列方式(星形、V形、直列式、对列式、X形)2、空气喷气式发动机无压气机（冲压式发动机、脉动式发动机）。
有压气机（涡轮喷气发动机、涡轮风扇发动机、涡轮螺旋桨发动机、涡轮轴发动机、浆扇发动机）。
3按照做功方式分五种基本类型涡轮喷气发动机（涡喷）（WP），涡轮螺浆发动机（涡浆）（WJ），涡轮风扇发动机（涡扇）（WS），涡轮轴发动机（涡轴）（WZ），螺浆风扇发动机（浆扇）(JS)4各类发动机的特点与部件。
●WP：主要部件：进气装置、压气机，燃烧室，燃气涡轮，尾喷管,(加力燃烧室)特点：(1)涡轮只带动压气机压缩空气。
(2)发动机的全部推力来自高速喷出的燃气所产生的反作用力。
航空发动机知识大全
32
我国航空发动机发展现状
涡喷5发动机是我国根据前苏 联BK-1φ发动机的技术资料仿 制的第一种涡喷发动机，由沈 阳航空发动机厂研制。涡喷5 是一种离心式､单转子､带加力 式航空发动机，单台最大推力 为25．5千牛，加力推力为 32．5千牛，重量为980千克， 主要用于国产歼-5战斗机。
歼-5，沈飞制造，装备国产涡喷5发动机
18
涡轮喷气发动机
协和式飞机，英国和 法国联合研制的超音 速客机，最大飞行速 度2.04马赫，巡航高 度18000米。1969年， 第一架协和超音速客 机诞生，1976年1月 21日投入商业飞行。 2003年10月24日， 协和式飞机执行了最 后一次飞行，全部退 役。
19
涡轮喷气发动机
随着航空燃气涡轮技术的进步，人们在涡轮喷气发动机的基础上， 又发展了多种喷气发动机，如根据增压技术的不同，有冲压发动机 和脉动发动机；根据能量输出的不同，有涡轮风扇发动机、涡轮螺 旋桨发动机、涡轮轴发动机和螺桨风扇发动机等。 喷气发动机尽管在低速时油耗要大于活塞式发动机，但其优异的 高速性能使其迅速取代了后者，成为航空发动机的主流。
27
涡轮轴发动机
涡轮轴发动机是用于直升机的，它与 旋翼配合，构成了直升机的动力装置。 半个世纪以来，涡轴发动机已成功地 发展了四代，功重比已从2kW/daN提 高到6.8~7.1 kW/daN。
米-26直升机
28
涡轮轴发动机工作原理
在构造上，涡轮轴发动机也有进气道、压气机、燃烧室和尾喷管等 燃气发生器基本构造，但它一般都装有自由涡轮，如图所示，前面 的是两级普通涡轮，它带动压气机，维持发动机工作，后面的二级 是自由涡轮，燃气在其中作功，通过传动轴专门用来带动直升机的 旋翼旋转，使它升空飞行。
航空发动机原理知识点精讲
航空发动机原理知识点精讲航空发动机是现代飞机的关键动力装置，它负责提供足够的推力推动飞机向前飞行。
理解航空发动机的工作原理对于飞行员和工程师而言非常重要，因此本文将对航空发动机的一些关键知识点进行精讲。
一、航空发动机的分类航空发动机主要分为喷气式发动机和涡轮螺旋桨发动机两大类。
1. 喷气式发动机喷气式发动机是目前大多数商用飞机所采用的发动机类型。
它的工作原理是将外界空气经过压缩、燃烧和膨胀等过程，最终喷出高速气流产生反作用力推动飞机前进。
喷气式发动机具有推力大、速度快的优点，适用于中长途航班。
2. 涡轮螺旋桨发动机涡轮螺旋桨发动机通常被用于小型飞机或者区域航班。
它的工作原理是通过一个螺旋桨传递发动机产生的推力，推动飞机前进。
涡轮螺旋桨发动机的优点是起飞距离短、速度慢，适用于短途运输和起降场地受限的情况。
二、喷气式发动机的工作原理喷气式发动机的工作原理可归纳为以下几个步骤：1. 压缩过程进气口将外界空气引入，经过多级压气机的作用，使空气被压缩到更高的压力和温度。
压缩过程有助于提高燃油的燃烧效率和推力输出。
2. 燃烧过程经过压缩后的空气进入燃烧室，在加入适量的燃油后与火花器产生火花点燃。
燃烧产生的高温高压气体通过喷嘴扩张，转化为高速的喷气流。
3. 膨胀过程高速喷气流通过涡轮，驱动压气机和辅助设备的转动，将剩余的能量转化为推力。
同时，喷气流的能量损失也引起了发动机后部的推力反作用，推动飞机向前运动。
4. 排气过程喷气流经过喷嘴排出，形成尾焰。
排气过程中，喷气流的速度也起到了降低飞机空气阻力的作用。
三、喷气式发动机的关键参数1. 推力推力是衡量发动机性能的重要参数，它指的是发动机向后喷出的气流产生的反作用力。
推力的大小与喷气流量、速度和压力等因素相关。
2. 空气压缩比空气压缩比是指进入发动机后，经过压缩阶段压力增加的比例。
较高的压缩比能提高发动机效率和推力输出。
3. 燃油效率燃油效率是指发动机在单位时间内将燃油转化为推力的能力。

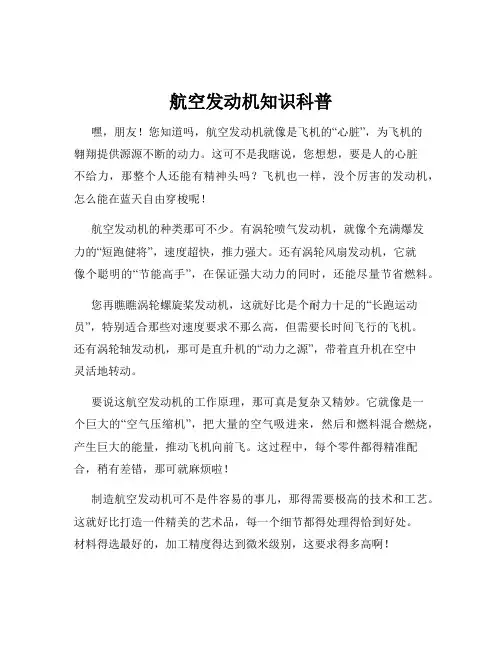

航空发动机知识科普
航空发动机知识科普嘿，朋友！您知道吗，航空发动机就像是飞机的“心脏”，为飞机的翱翔提供源源不断的动力。
这可不是我瞎说，您想想，要是人的心脏不给力，那整个人还能有精神头吗？飞机也一样，没个厉害的发动机，怎么能在蓝天自由穿梭呢！航空发动机的种类那可不少。
有涡轮喷气发动机，就像个充满爆发力的“短跑健将”，速度超快，推力强大。
还有涡轮风扇发动机，它就像个聪明的“节能高手”，在保证强大动力的同时，还能尽量节省燃料。
您再瞧瞧涡轮螺旋桨发动机，这就好比是个耐力十足的“长跑运动员”，特别适合那些对速度要求不那么高，但需要长时间飞行的飞机。
还有涡轮轴发动机，那可是直升机的“动力之源”，带着直升机在空中灵活地转动。
要说这航空发动机的工作原理，那可真是复杂又精妙。
它就像是一个巨大的“空气压缩机”，把大量的空气吸进来，然后和燃料混合燃烧，产生巨大的能量，推动飞机向前飞。
这过程中，每个零件都得精准配合，稍有差错，那可就麻烦啦！制造航空发动机可不是件容易的事儿，那得需要极高的技术和工艺。
这就好比打造一件精美的艺术品，每一个细节都得处理得恰到好处。
材料得选最好的，加工精度得达到微米级别，这要求得多高啊！而且，航空发动机在使用过程中还得精心维护。
这就像您爱护自己的爱车一样，定期保养，及时更换零件，才能保证它始终处于最佳状态。
要是不注意维护，说不定哪天就出问题啦，那可不得了！航空发动机的发展也是日新月异。
从最初的简单结构到现在的高科技集成，这一路走来，凝聚了无数科学家和工程师的心血和智慧。
这就像我们人类从学会走路到能飞奔一样，不断突破，不断进步。
所以说啊，航空发动机可真是个了不起的东西！它让我们能够在天空中自由飞翔，探索更广阔的世界。
我们得感谢那些为航空发动机事业默默付出的人们，是他们让我们的蓝天梦想成为了现实！怎么样，现在您对航空发动机是不是有了更多的了解呢？。
《航空发动机》知识点总结
1. 理想气体的定义是：分子本身只有质量而不占有体积，分子间不存在吸引力的气体。
2. 理想气体的状态方程式：pv = RT ，R 为气体常数3. 热力学第一定律的解析式 dp = du + pdv ，u 为空气内能，pv 为位能4. 热力发动机是一种连续不断地把热能转换为机械能的动力装置。
5.⎧⎧⎨⎪⎩⎪⎪⎧⎧⎪⎪⎪⎪⎧⎫⎪⎪⎪⎧⎨⎪⎪⎪−⎨⎬⎨⎪⎪⎪⎩⎪⎪⎪⎪⎪⎩⎭⎪⎩⎨⎪⎧⎪⎧⎪⎨⎨⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎧⎪⎪⎨⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩⎩⎩固体燃料火箭发动机火箭发动机液体燃料火箭发动机二行程 直列式活塞式吸气式四行程对列式增压式星型发动机冲压式航空发动机冲压式（无压气机） 脉动冲压式涡喷 空气喷气式涡扇 涡轮式（有压气机）涡轴 涡桨 6. 发动机的推力与每秒钟流过发动机的空气质量流量之比，叫做发动机的单位推力。
F s = F / q m7. 产生一牛（或十牛）推力每小时所消耗的燃油量，称为单位燃油消耗率。
sfc= 3600q mf / F8. 单转子涡喷发动机的站位规定及相应气流参数有：0站位:发动机的远前方,那里的气流参数为*0*00,,,,T p V T p o ;1站位:进气道的出口,压气机的进口,气流参数为*1*1111,,,,T p V T p ;2站位:压气机的出口,燃烧室的进口,气流参数为 *2*2222,,,,T p V T p ;3站位:燃烧室的出口,涡轮的进口,气流参数为*3*3333,,,,T p V T p ;4站位:涡轮的出口,喷管的进口,气流参数为*4*4444,,,,T p V T p ;5站位:喷管的出口,气流参数为*5*5555,,,,T p V T p ;---------------------------------------------------------------------9. 进气道对发动机性能的影响主要体现在：一，气流经过进气道的总压恢复系数影响流经发动机的空气流量，还影响循环的热效率；二，进气道本身的工作稳定性和出口气流流场是否均匀，前者会直接影响发动机的正常工作，后者会引起压气机效率下降甚至喘振；三，进气道对有效推力的影响，还包括1.超音速飞行时会有附加阻力2.进气道唇口的存在使外流急剧加速，可能引起气流分离或形成超音速区，使得外阻明显增加。
航空发动机复习资料
一、填空题1.推力是发动机所有部件上的代数和。
2.航空发动机压气机可以分成、和等三种类型。
3. 发动机是我国首台两倍音速飞机用发动机。
4．燃气涡轮发动机的核心机由压气机、燃烧室和组成5.在轴流式压气机的工作叶轮内，气流相对速度，压力、密度增加。
6. 加力燃烧室点火方式一般有：、、三种。
7.航空发动机的燃烧室类型可以分为燃烧室、燃烧室和燃烧室。
8.在压气机平面叶栅内的流动分析中，绝对速度、相对速度和牵连速度之间的关系可以用表示。
9. 发动机的推重比是指海平面静止条件下与之比。
10.发动机内机械能一定时，获得这部分能量的空气流量越大，发动机的推力，这个原理称为涡扇发动机的。
11.涡轮的基本类型主要分为涡轮和涡轮12.发动机是中国首款自主研发的涡轮轴发动机。
13. 航空燃气涡轮发动机是将转化为的动力装置。
14. 涡轮冷却的气源主要来自、、。
15. 在轴流式压气机的整流环内，气流绝对速度，压力增加。
16. 加力燃烧室的燃烧过程是由、和三部分组成。
17. 加力燃烧室中的作用是使气流产生紊流，形成回流区，加速混合气形成，加强燃烧过程。
18. 只要是绝能流动，不管有无流动损失，和不变。
19. 超声速气流一般通过一道激波，将被减速为亚声速气流。
20.燃烧室的点火一般分为点火和点火两种形式。
21.压气机增压比的定义是压气机压力与压力的比值。
22.为了降低燃气轮机的耗油率同时又能输出较大的功率，设计增压比一般大于增压比，低于增压比。
23. 燃气涡轮发动机的核心机由、和组成。
24. 在压气机平面叶栅内的流动分析中，组成速度三角形的三个速度名称分别为、和。
25. 燃气流过涡轮导向器内，其速度，压力。
26. 在0～9站位系统中，进气道出口为站位。
27.涡轮落压比的定义是涡轮压力与压力的比值。
二、选择题1．航空燃气涡轮喷气发动机经济性的指标是（）。
A.单位推力B.燃油消耗率C.涡轮前燃气总温D.喷气速度2．航空发动机研制和发展面临的特点不包括下列哪项（）。
航空概论-9发动机全
燃气涡轮发动机
空气喷气发动机
原理
牛顿第三定律 -- 作用力等于反作用力
喷气发动机在工作时，从前端吸入大量的空气， 燃烧后高速喷出。在此过程中，发动机向气体施加力 ，使之向后加速，气体也给发动机一个反作用力，推
动飞机前进。
喷气发动机的推重比
航空工程与技术概论
第九章 航空发动机
活塞式发动机 涡轮喷气发动机
涡桨发动机 涡轮风扇发动机
涡轴发动机 桨扇发动机
❖ 航空发动机（aero-engine），是为航空器提供推动力或支持力的 装置，是航空器的心脏。
❖ 自从飞机问世以来的几十年中，发动机得到了迅速的发展，从早期 的低速飞机上使用的活塞式发动机，到可以推动飞机以超音速飞行的 喷气式发动机，航空发动机已经形成了一个种类繁多，用途各不相同
国别 苏联
发动机型号 BK-1F
类型 涡轮喷气
装备的飞机 推力/重量比
米格15
～2.0
美国 苏联
J47 РД-9Б
涡轮喷气 加力涡轮喷气
F86 米格19
3～4
美国
J57
加力涡轮喷气
F100
20世纪40年代末到50年代中
国别 苏联 苏联 美国 美国
第二代航空燃气轮发动机
发动机型号
类型
装备的飞机 推力/重量比
下几个： (1)发动机功率
(2)功率重量比
(3)燃料消耗率
活塞式航空发动机发展阶段
喷气时代
两次世界 大战期间
逐步退出主要航空领 域，广泛应用在轻型低
速飞机和直升机上。
气冷发动机发展迅速
，发动机的性能提高很快
航空发动机原理与构造知识点
航空发动机原理与构造知识点1.热力系2.热力学状态参数3.热力学温标表示方法4.滞止参数在流动中的变化规律5.连续方程、伯努利方程6.激波7.燃气涡轮发动机分类及应用8.燃气涡轮喷气发动机即使热机也是推进器9.涡喷发动机结构、组成部件及工作原理10.涡扇发动机结构、组成部件及工作原理11.涡桨发动机结构、组成部件及工作原理12.涡轴发动机结构、组成部件及工作原理13.EPR、EGT、涡轮前燃气总温含义14.喷气发动机热力循环（理想循环、实际循环）15.最佳增压比、最经济增压比16.热效率、推进效率、总效率17.喷气发动机推力指标18.发动机中各部件推力方向19.喷气发动机经济指标20.涡扇发动机中N1、涡扇发动机涵道比的定义21.涡扇发动机的优缺点及质量附加原理22.发动机的工作原理（涡喷、涡扇、涡轴和涡桨）23.发动机各主要部件功用和原理，各部件热力过程和热力循环24.进气道的分类及功用25.总压恢复系数和冲压比的定义26.超音速进气道三种类型27.超音速进气道工作原理（参数变化）28.离心式压气机组成部件29.离心式压气机增压原理30.离心式压气机优缺点31.轴流式压气机组成部件32.轴流式压气机优缺点33.压气机叶片做成扭转的原因34.压气机基元级速度三角形及基元级增压原理35.扭速36.多级轴流式压气机特点37.喘振现象原因及防喘措施（原因）38.轴流式压气机转子结构形式、优缺点39.鼓盘式转子级间连接形式40.叶片榫头类型、优缺点41.减振凸台的作用以及优缺点42.压气机级的流动损失43.多级轴流压气机流程形式，机匣结构形式44.压气机喘振现象、根本原因、机理过程45.压气机防喘措施、防喘措施原理46.燃烧室的功用和基本要求47.余气系数、油气比、容热强度的定义48.燃烧室出口温度分布要求49.燃烧室分类及优缺点50.环形燃烧室的分类及区别51.燃烧室稳定燃烧的条件和如何实现52.燃烧室分股进气作用53.燃烧室的组成基本构件及功用54.旋流器功用55.涡轮的功用和特点（与压气机比较）56.涡轮叶片的分类和结构57.一级涡轮为何可以带动更多级压气机58.提高涡轮前温度措施59.带冠叶片优缺点60.间歇控制定义、发动机在起动巡航、停车时间隙变化情况61.如何实现涡轮主动间隙控制62.涡轮叶片冷却方式63.喷管功用64.亚音速喷管工作原理（参数变化）65.亚音速喷管三种工作状态（亚临界、临界和超临界）的判别66.超音速喷管形状67.发动机噪声源及解决措施68.发动机的基本工作状态69.发动机特性（定义、表述）70.涡喷发动机稳态工作条件（4个）举例说明如何保持稳态工作71.稳态下涡轮前温度随转速变化规律72.剩余功率的定义73.发动机加速的条件74.联轴器的分类及作用75.封严装置的作用、基本类型76.双转子、三转子支承方案77.中介支点、止推支点作用78.封严件作用和主要类型79.燃油系统功用和主要组件功用80.燃油泵分类和特点81.燃油喷嘴分类和特点82.发动机控制系统分类83.滑油系统功用、主要部件及分类，滑油性能指标84.起动过程的定义85.起动过程三个阶段和特点86.起动机的分类及应用87.点火系统组成、原理及功用88.辅助动力装置的功用89.FADEC的英文全称及含义90.发动机气路清洗目的及操作特点，孔探检查的目的和意义91.发动机维修分类（预防性和恢复性）单元体设计的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航空发动机原理与构造知识点
热力系
2. 热力学状态参数
3. 热力学温标表示方法
4. 滞止参数在流动中的变化规律
5. 连续方程、伯努利方程
6. 激波
7. 燃气涡轮发动机分类及应用
8. 燃气涡轮喷气发动机即使热机也是推进器
9. 涡喷发动机结构、组成部件及工作原理10. 涡扇发动机结构、组成部件及工作原理11. 涡桨发动机结构、组成部件及工作原理12. 涡轴发动机结构、组成部件及工作原理13. EPR、EGT、涡轮前燃气总温含义14. 喷气发动机热力循环（理想循环、实际循环）15. 最佳增压比、最经济增压比16. 热效率、推进效率、总效率17. 喷气发动机推力指标18. 发动机中各部件推力方向19. 喷气发动机经济指标20. 涡扇发动机中N1、涡扇发动机涵道比的定义21. 涡扇发动机的优缺点及质量附加原理22. 发动机的工作原理（涡喷、涡扇、涡轴和涡桨）23. 发动机各主要部件功用和原理，各部件热力过程和热力循环24. 进气道的分类及功用25. 总压恢复系数和冲压比的定义26. 超音速进气道三种类型27. 超音速进气道工作原理（参数变化）28. 离心式压气机组成部件29. 离心式压气机增压原理30. 离心式压气机优缺点31. 轴流式压气机组成部件32. 轴流式压气机优缺点33. 压气机叶片做成扭转的原因34. 压气机基元级速度三角形及基元级增压原理35. 扭速36. 多级轴流式压气机特
点37. 喘振现象原因及防喘措施（原因）38. 轴流式压气机转子结构形式、优缺点39. 鼓盘式转子级间连接形式40. 叶片榫头类型、优缺点41. 减振凸台的作用以及优缺点42. 压气机级的流动损失43. 多级轴流压气机流程形式，机匣结构形式44. 压气机喘振现象、根本原因、机理过程45. 压气机防喘措施、防喘措施原理46. 燃烧室的功用和基本要求47. 余气系数、油气比、容热强度的定义48. 燃烧室出口温度分布要求49. 燃烧室分类及优缺点50. 环形燃烧室的分类及区别51. 燃烧室稳定燃烧的条件和如何实现52. 燃烧室分股进气作用53. 燃烧室的组成基本构件及功用54. 旋流器功用55. 涡轮的功用和特点（与压气机比较）56. 涡轮叶片的分类和结构57. 一级涡轮为何可以带动更多级压气机58. 提高涡轮前温度措施59. 带冠叶片优缺点60. 间歇控制定义、发动机在起动巡航、停车时间隙变化情况61. 如何实现涡轮主动间隙控制62. 涡轮叶片冷却方式63. 喷管功用64. 亚音速喷管工作原理（参数变化）65. 亚音速喷管三种工作状态（亚临界、临界和超临界）的判别66. 超音速喷管形状67. 发动机噪声源及解决措施68. 发动机的基本工作状态69. 发动机特性（定义、表述）70. 涡喷发动机稳态工作条件（4个）举例说明如何保持稳态工作71. 稳态下涡轮前温度随转速变化规律72. 剩余功率的定义73. 发动机加速的条件74. 联轴器的分类及作用75. 封严装置的作用、基本类型76. 双转子、三转子支承方
案77. 中介支点、止推支点作用78. 封严件作用和主要类型79. 燃油系统功用和主要组件功用80. 燃油泵分类和特点81. 燃油喷嘴分类和特点82. 发动机控制系统分类83. 滑油系统功用、主要部件及分类，滑油性能指标84. 起动过程的定义85. 起动过程三个阶段和特点86. 起动机的分类及应用87. 点火系统组成、原理及功用88. 辅助动力装置的功用89. FADEC的英文全称及含义90. 发动机气路清洗目的及操作特点，孔探检查的目的和意义91. 发动机维修分类（预防性和恢复性）单元体设计的意义。
