机油滤清器工作原理剖析

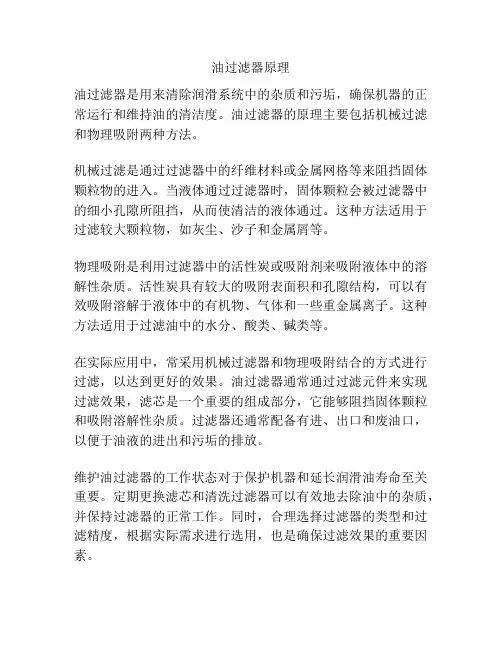

油过滤器原理
油过滤器原理
油过滤器是用来清除润滑系统中的杂质和污垢，确保机器的正常运行和维持油的清洁度。
油过滤器的原理主要包括机械过滤和物理吸附两种方法。
机械过滤是通过过滤器中的纤维材料或金属网格等来阻挡固体颗粒物的进入。
当液体通过过滤器时，固体颗粒会被过滤器中的细小孔隙所阻挡，从而使清洁的液体通过。
这种方法适用于过滤较大颗粒物，如灰尘、沙子和金属屑等。
物理吸附是利用过滤器中的活性炭或吸附剂来吸附液体中的溶解性杂质。
活性炭具有较大的吸附表面积和孔隙结构，可以有效吸附溶解于液体中的有机物、气体和一些重金属离子。
这种方法适用于过滤油中的水分、酸类、碱类等。
在实际应用中，常采用机械过滤器和物理吸附结合的方式进行过滤，以达到更好的效果。
油过滤器通常通过过滤元件来实现过滤效果，滤芯是一个重要的组成部分，它能够阻挡固体颗粒和吸附溶解性杂质。
过滤器还通常配备有进、出口和废油口，以便于油液的进出和污垢的排放。
维护油过滤器的工作状态对于保护机器和延长润滑油寿命至关重要。
定期更换滤芯和清洗过滤器可以有效地去除油中的杂质，并保持过滤器的正常工作。
同时，合理选择过滤器的类型和过滤精度，根据实际需求进行选用，也是确保过滤效果的重要因素。
机油滤清器基础知识
机油滤清器基础知识机油滤清机油滤清器器发动机工作时，很多传动零件都是在很小的间隙下高速相对运动的，部件间的摩擦会产生零件的磨损、功率损耗、热量、铁屑杂质等。
因此，为了使我们发动机各个零部件间持久正常运行，就需要机油的润滑，机油在运动机件之间产生油膜，减少摩擦阻力和动力消耗，并减小零部件磨损，同时，流动的机油将摩擦产生的热量带走，冷却机件不因温度过高而烧坏机件；循环流动的机油又可将零件表面的金属屑带走。
机油还有一定的粘性，填补缸壁与或活塞环间的细小间隙，减少气体才泄露，起到密封的作用。
发动机润滑系的作用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却。
润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。
机油滤清器的作用就在于滤除上述存在于机机油滤清器的作用就在于滤除上述存在于机油中油中油中的有害杂质的有害杂质,保护主机零部件,延长其使用寿命._ 一般发动机润滑系统示意图发动机工作时，摩擦表面（如曲轴轴颈与轴承，凸轮轴轴颈与轴承，活塞环与气缸壁，正时齿轮副等）之间以很高的速度作相对运动，金属表面之间的摩擦不仅增大发动机内部的功率消耗，使零部件工作表面迅速磨损；摩擦所产生的热量还可能使某些工作零件表面熔化，导致发动机无法正常运转。
因此为保证发动机的正常工作，必须对发动机内相对运动部件表面进行润滑，也就是在摩擦表面覆盖一层润滑剂（机油或油脂），使金属表面之间间隔一层薄的油膜，以减小摩擦阻力、降低功率损耗、减轻磨损，延长发动机使用寿命。
_ 一般发动机润滑系统示意图一般润滑系统由三一般润滑系统由三大部分组成大部分组成大部分组成：：1、机油供给装置：有机油泵、油道、油管、限压阀等，可使机油以—定的压力和流量在循环系统中流动。
2、滤清装置：有集滤器、粗滤器、细滤器、旁通阀（堵塞指示器），可清除机油中的各种杂质。
3、仪表及信号装置：有堵塞指示器、压力感应塞、油压警报器、指示灯及压力表等，可使驾驶员随时知道润滑系统的工作情况。
摩托车机油滤清器工作原理
摩托车机油滤清器工作原理1. 引言嘿，朋友们，今天我们要聊聊一个摩托车的小英雄——机油滤清器。
听起来是不是有点无聊？别急，慢慢听我给你讲，这个小玩意儿可不简单！它在摩托车的“心脏”——发动机里，扮演着至关重要的角色。
想想吧，摩托车就像人一样，机油滤清器就是它的“保镖”，专门保护它的“身体”不受伤害。
你肯定想知道它到底是怎么工作的，对吧？那就一起深入探讨一下吧！2. 机油的作用2.1 机油是好东西首先，我们得知道机油的作用。
它就像是一碗热汤，不仅润滑摩托车的各种部件，还能减少摩擦和磨损，让发动机跑得更顺畅。
没有机油，摩托车就像干涸的河流，根本无法流动，甚至会出现大问题。
2.2 污染的来源但是，机油在长时间使用后，难免会被污染。
就像你喝了一杯果汁，放了几天，最后只能变成果渣。
这些污染物可能是金属屑、灰尘，甚至一些化学物质。
为了保护摩托车的健康，机油滤清器就应运而生了。
3. 机油滤清器的工作原理3.1 过滤过程机油滤清器的工作原理其实挺简单的。
它像一个小小的网，把机油中的脏东西一一筛选出来。
机油在流过滤清器时，里面的杂质会被捕捉到，干净的机油再流向发动机，继续给它润滑。
就像你吃饭前过滤掉的沙子，只有干净的东西才能进入嘴里，对吧？3.2 重要性不容忽视这时候你可能会问，为什么机油滤清器这么重要呢？其实，机油滤清器的好坏直接关系到摩托车的使用寿命。
如果滤清器堵了，机油流动不畅，发动机就像被勒住了脖子，跑不动了。
因此，定期更换机油滤清器是每个骑士的“必修课”。
不然，等到发动机“罢工”的那一天，你可就哭都来不及了。
4. 常见问题与维护4.1 多久换一次？通常，机油滤清器需要和机油一起更换，每3000到5000公里就可以了。
大家都知道，预防胜于治疗，定期维护，才能让摩托车跑得更远。
4.2 自己动手？有些骑士可能会想，自己动手换机油和滤清器是不是很酷？当然可以！不过要小心，首先要确保车子在安全的状态下，切记不要让它倒下，哈哈！换完后，别忘了检查一下油量，确保一切正常。

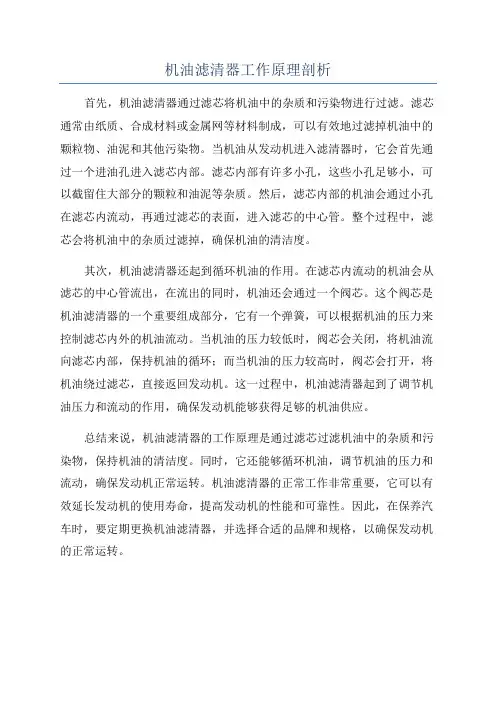

机油滤清器工作原理剖析
机油滤清器工作原理剖析
首先，机油滤清器通过滤芯将机油中的杂质和污染物进行过滤。
滤芯通常由纸质、合成材料或金属网等材料制成，可以有效地过滤掉机油中的颗粒物、油泥和其他污染物。
当机油从发动机进入滤清器时，它会首先通过一个进油孔进入滤芯内部。
滤芯内部有许多小孔，这些小孔足够小，可以截留住大部分的颗粒和油泥等杂质。
然后，滤芯内部的机油会通过小孔在滤芯内流动，再通过滤芯的表面，进入滤芯的中心管。
整个过程中，滤芯会将机油中的杂质过滤掉，确保机油的清洁度。
其次，机油滤清器还起到循环机油的作用。
在滤芯内流动的机油会从滤芯的中心管流出，在流出的同时，机油还会通过一个阀芯。
这个阀芯是机油滤清器的一个重要组成部分，它有一个弹簧，可以根据机油的压力来控制滤芯内外的机油流动。
当机油的压力较低时，阀芯会关闭，将机油流向滤芯内部，保持机油的循环；而当机油的压力较高时，阀芯会打开，将机油绕过滤芯，直接返回发动机。
这一过程中，机油滤清器起到了调节机油压力和流动的作用，确保发动机能够获得足够的机油供应。
总结来说，机油滤清器的工作原理是通过滤芯过滤机油中的杂质和污染物，保持机油的清洁度。
同时，它还能够循环机油，调节机油的压力和流动，确保发动机正常运转。
机油滤清器的正常工作非常重要，它可以有效延长发动机的使用寿命，提高发动机的性能和可靠性。
因此，在保养汽车时，要定期更换机油滤清器，并选择合适的品牌和规格，以确保发动机的正常运转。
机油滤清器
机油粗滤器原理
机 油 粗 滤 器
3.机油细滤器
离心式机油 滤清器工作 演示
4.机油尺：
1、MAX（最高）。 2、MIN （最低）。
5.机油散热器
为了使机油保持最有利的工作温度，除了靠油底壳和其 他零件的自然散热外，有的发动机还装有机油散热器。机油 散热器多装在冷却水散热器的前面，利用空气或水来冷却。
发动机构造与维修
发动机总体认识 曲柄连杆机构
配气机构 冷却系
润滑系 汽油机燃料供给系
1.集滤器
作用： 防止较大的机械杂质进
入机油泵。它装在机油泵之 前。
类型： 有固定式和浮动式两种。
目前多用固定式。
2.机油粗滤器
1.作用 用来过滤润滑油中颗粒较大（直径为0.04mm以上）的杂质。 2.与主油道的连接关系 串联于机油泵与主油道之间，属于全流式滤清器，因其对润 滑油的流动阻力较小。 3.粗滤器 由壳体、纸质滤芯、旁通阀、进油口和出油口等组成。滤芯 由经过树脂处理的多孔滤纸折叠有网眼的薄铁皮作为滤芯的骨架。

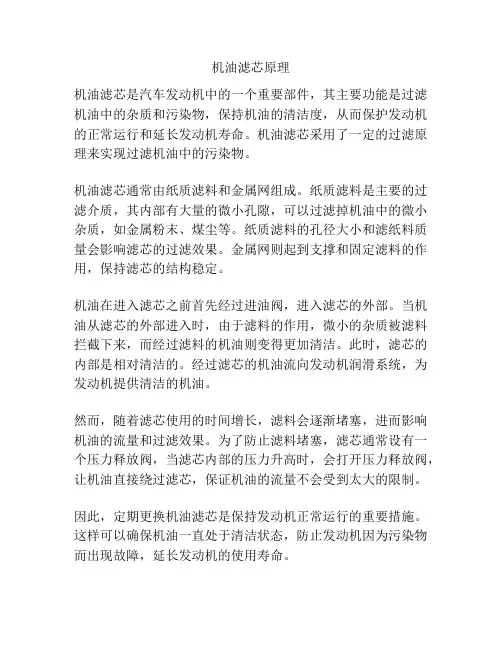

机油滤芯原理
机油滤芯原理
机油滤芯是汽车发动机中的一个重要部件，其主要功能是过滤机油中的杂质和污染物，保持机油的清洁度，从而保护发动机的正常运行和延长发动机寿命。
机油滤芯采用了一定的过滤原理来实现过滤机油中的污染物。
机油滤芯通常由纸质滤料和金属网组成。
纸质滤料是主要的过滤介质，其内部有大量的微小孔隙，可以过滤掉机油中的微小杂质，如金属粉末、煤尘等。
纸质滤料的孔径大小和滤纸料质量会影响滤芯的过滤效果。
金属网则起到支撑和固定滤料的作用，保持滤芯的结构稳定。
机油在进入滤芯之前首先经过进油阀，进入滤芯的外部。
当机油从滤芯的外部进入时，由于滤料的作用，微小的杂质被滤料拦截下来，而经过滤料的机油则变得更加清洁。
此时，滤芯的内部是相对清洁的。
经过滤芯的机油流向发动机润滑系统，为发动机提供清洁的机油。
然而，随着滤芯使用的时间增长，滤料会逐渐堵塞，进而影响机油的流量和过滤效果。
为了防止滤料堵塞，滤芯通常设有一个压力释放阀，当滤芯内部的压力升高时，会打开压力释放阀，让机油直接绕过滤芯，保证机油的流量不会受到太大的限制。
因此，定期更换机油滤芯是保持发动机正常运行的重要措施。
这样可以确保机油一直处于清洁状态，防止发动机因为污染物而出现故障，延长发动机的使用寿命。
复合式机油滤清器工作原理
复合式机油滤清器是一种结合了全流式和分流式两种过滤方式的机油滤清器，其工作原理相对复杂且高效。
1.全流式过滤：全流式机油滤清器负责对发动机系统中的所有机油进行初
步过滤。
当机油从发动机油底壳被机油泵抽出并加压后，首先进入的就是全流式滤清器。
这个部分的滤芯孔径较大，主要过滤掉机油中较大的颗粒杂质，如金属磨屑、灰尘等，以保护发动机内部零件不受大颗粒物质的损害。
2.分流式过滤：经过全流式过滤后的机油，一部分会继续返回到发动机主
油道，供润滑系统使用；另一部分则会进入复合式机油滤清器的分流式过滤部分。
分流式滤清器的滤芯精度更高，可以过滤掉更小的颗粒物，包括一些全流式滤清器无法拦截的细小磨粒和胶质。
这样就实现了对机油深度净化，进一步提高了机油的质量，有效延长了发动机的使用寿
命。
总的来说，复合式机油滤清器通过两级过滤的方式，既保证了机油流动的顺畅性，又极大地提升了机油的清洁度，为发动机提供了更为全面和精细的保护。
机油滤芯原理
机油滤芯原理
机油滤芯是汽车发动机中非常重要的一个部件，它的作用是过滤机油中的杂质和污物，保持机油的清洁度，从而保护发动机的正常运转。
那么，机油滤芯是如何实现这一功能的呢？
机油滤芯的原理很简单，它利用了滤芯材料的过滤作用，将机油中的杂质和污物过滤掉，只让干净的机油流入发动机内部。
滤芯材料通常采用纤维素、合成纤维、玻璃纤维等材料，这些材料具有较高的过滤效率和较好的耐久性。
机油滤芯的结构也比较简单，它通常由滤芯材料、滤芯壳体和密封垫三部分组成。
滤芯材料是机油滤芯的核心部分，它的质量和过滤效率直接影响着机油滤芯的性能。
滤芯壳体是机油滤芯的外壳，它的作用是保护滤芯材料，防止机油泄漏。
密封垫则是机油滤芯与发动机接触的部分，它的作用是确保机油不会从滤芯与发动机接触的部位泄漏出来。
机油滤芯的更换周期一般为每行驶5000公里或每隔半年更换一次。
如果机油滤芯长时间不更换，就会导致机油中的杂质和污物越来越多，机油的清洁度下降，从而影响发动机的正常运转。
因此，及时更换机油滤芯是保护发动机的重要措施之一。
机油滤芯是汽车发动机中不可或缺的部件，它的过滤作用可以保持
机油的清洁度，从而保护发动机的正常运转。
了解机油滤芯的原理和更换周期，可以帮助我们更好地保护汽车发动机，延长汽车的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机油滤清器工作原理剖析
我们先来了解机油滤清器的工作原理（大致说下流程） 机油滤清器（以下简称机滤） Oil Filter 在发动机中
的位置
机滤的工作流程（机滤部件功能说明）
绿色箭头就是我们平时看到实样的外圈多空（一般有 4-6个眼），这是机滤进油孔（未经过滤的机油
从此进入机滤）
CrS nk^haft
dnva shaft
1
1
gauge
匚恰曲Lil pies dlj
rocker arms
rocker sha*1
valves
oil gallenes
C^rnshaft
© 2007 Enoywlgp 和Ji 百 Britannic*, Inc,
cylinder h^d
filiating 41 ^ntake and screen
o-il pan (sump)
push nods
lappet
timing chain tensioner
黄色箭头是过滤后的出油孔，过滤干净的机油从这里供往发动机润滑，润滑对象如上图
未经过滤的机油从上图蓝箭头指示的进油孔进入机滤，首先到达第一站：止回阀（下图进油孔下红色的橡胶垫）
说是止回阀不要以为是个什么机械装置，其实就是一个大橡胶垫，当机油倒流时它会堵住进油孔
止回阀的作用是为机滤安装于发动机上部或侧部时，防止车辆熄火后机油回流导致机滤缺油（导致发
动机启动瞬间缺油）
这里穿插一点冷车启动的曾今讨论：热车启动需要机油预润滑（点火后机油到达应用位置是需要时间的）我们看到连机滤设计时都考虑到了这个缺油瞬间的重要性
这里我需要纠正自己过去的一个错误：关于新机滤需不需要先灌满油再安装的问题（我曾经认为底部安装的机滤无需）
由于上周拧断机滤底座发现从机滤接口漏岀的机油并不多，不像想象那样会不断的漏（最多只会起先
漏掉300ml）
由此看到更换机滤时必须预先往机滤加注机油，这是正确的（新机滤装上机油并不会在这个位置自动
灌满）
如果空机滤装上将导致首次启动时的磨损，这里引用机滤止回阀来证明这个阶段的重要性
有些机滤是没有设计止回阀的，比如说在上面所叙说的内容相同，对于底部安装的机滤来说不是很重要（存在负压回抽的说法）我个人研究后觉得无所谓
甚至觉得没有止回阀流量理论上还要快一点，等待批判
Filter Housing - Offers superior strength and pressure fatigue performance
此后机油进入滤纸腔，由外向内过滤到中心滤管，再由出油口供往发动机润滑 这个流程部份会产生为两大路线，也是判断选择机滤的重要依据 流程（1）正常情况（指机滤在有效寿命中）就是进油 -》过滤-》发动机润滑
流程（2）非正常情况（指机滤失效终结）不再过滤而是往底部旁通阀直通滤管出油口直通 发动机润
滑
流程1就产生了机滤寿命的问题： 包含过滤精度、流量、容污量的问题（下面分页介绍这几 个东东的重要性）
流程2就是流程1失败后机滤提供的安全保证 （当滤纸堵塞后过滤失效） 为保证发动机还有 润滑（所有杂质参与润滑机滤无效状态中）
也就是说机滤寿命终结了， 没有过滤作用，由于机油杂质堵塞滤纸后压力增大导致旁通阀打 开脏机油自由循环于发动机里
引用一些车友的话：
我用全合成机油寿命至少1万公里，所以我可以1万公里以上换油 我用高性能赛车机油可以长效并且支持竞技性能，用上 1万也没问题
我用一般的机油也可以成年上万更换，机油完全可以支持 不管用什么油有没有想过，机滤可以支撑多长时间呢假如机滤 1 千公里就失效了，还美滋滋的去跑 1
万，坑爹啊
我个人有点偏好折腾机油， 经验下来高低档是存在一些长效差异， 但在正常使用的 1 年 1 万公里中差 池不大 重要的是高端机油提供的性能较高，在稳定性方面超越低档机油很多，这个依个人需要来决定选择， 盲
Wire-Backed Full Synthetic Media - Offers high efficiency and longevity
5Umpe<1 End Caps - Contain p^astiso^ sealant ： media is deeply
embedded into
Silicone Anti-Drainback Valve - Stays
Heavy Duty Baseplate -
Features fully -ucked double s=am
€
. Lang Life HNBR Gasket ▼ Stays
flexible and t ghtiy sealed
Louver&d Center 7bbe - Allows rrore flow area and eliminates rned.a wear du ring pleat movement
Sleel Coil Spring - Securety hoids componenis ：n place
flexibfe n extreme temperatures
目跟风不必要
机滤是否可以支持1 万公里寿命这个问题比较模糊，厂家有条件指导，譬如：美孚EP1 是10000 英里
但是应用环境是重要因素，关系到油料品质、大气颗粒、驾驶习惯、车辆材质、零件工艺等等很多动态问题
举个例子：
奔驰E300,机油加注量7升、120公里转速2300
福克斯，机油加注量升、120 公里转速3000 两车使用同样机油,在同样里程操作下,福克斯的机油肯定比奔驰的机油衰减要快,寿命要短仅以上述条件看,应用在福克斯上的机油面临小容量热转换效率低、高温高剪切负荷大问题
同等条件下奔驰E300手册指导1万公里保养，福克斯也1万公里保养吗这里引申一个道理：不是说好车才用好油,低端车用好油才是正道（当然个人要考虑经济承受问题）
福克斯也可以做到1 万公里保养,前提是用支持1 万的机油和机滤本文于2012 年11 月编辑。
