制药专用振动筛的简介

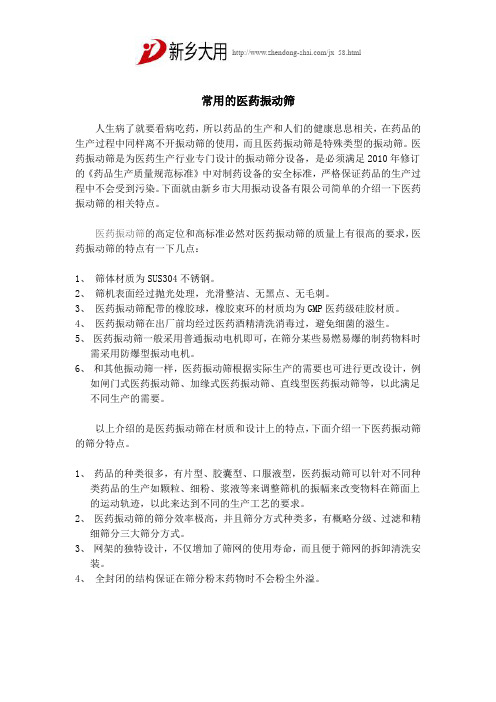

常用的医药振动筛,新乡大用振动筛厂家
常用的医药振动筛人生病了就要看病吃药，所以药品的生产和人们的健康息息相关，在药品的生产过程中同样离不开振动筛的使用，而且医药振动筛是特殊类型的振动筛。
医药振动筛是为医药生产行业专门设计的振动筛分设备，是必须满足2010年修订的《药品生产质量规范标准》中对制药设备的安全标准，严格保证药品的生产过程中不会受到污染。
下面就由新乡市大用振动设备有限公司简单的介绍一下医药振动筛的相关特点。
医药振动筛的高定位和高标准必然对医药振动筛的质量上有很高的要求，医药振动筛的特点有一下几点：1、筛体材质为SUS304不锈钢。
2、筛机表面经过抛光处理，光滑整洁、无黑点、无毛刺。
3、医药振动筛配带的橡胶球，橡胶束环的材质均为GMP医药级硅胶材质。
4、医药振动筛在出厂前均经过医药酒精清洗消毒过，避免细菌的滋生。
5、医药振动筛一般采用普通振动电机即可，在筛分某些易燃易爆的制药物料时需采用防爆型振动电机。
6、和其他振动筛一样，医药振动筛根据实际生产的需要也可进行更改设计，例如闸门式医药振动筛、加缘式医药振动筛、直线型医药振动筛等，以此满足不同生产的需要。
以上介绍的是医药振动筛在材质和设计上的特点，下面介绍一下医药振动筛的筛分特点。
1、药品的种类很多，有片型、胶囊型、口服液型，医药振动筛可以针对不同种类药品的生产如颗粒、细粉、浆液等来调整筛机的振幅来改变物料在筛面上的运动轨迹，以此来达到不同的生产工艺的要求。
2、医药振动筛的筛分效率极高，并且筛分方式种类多，有概略分级、过滤和精细筛分三大筛分方式。
3、网架的独特设计，不仅增加了筛网的使用寿命，而且便于筛网的拆卸清洗安装。
4、全封闭的结构保证在筛分粉末药物时不会粉尘外溢。
医药的生产安全性是最主要的，其次才是筛分效率和产量的问题，采用医药级振动筛可同时满足这两方面的限制，医药振动筛已经成为医药行业中必不可少的筛分设备之一。
本文来源新乡大用/jx_58.html。
振动筛结构组成
振动筛结构组成振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等领域。
振动筛的结构组成包括以下几个方面：一、振动筛的整体结构1.1 筛箱振动筛的主体部分为筛箱，它是由钢板焊接而成。
一般情况下，筛箱采用圆形或者矩形结构，其大小和形状根据具体生产要求进行设计。
1.2 振动器振动器是振动筛的核心部件，它能够使整个筛箱产生高频低幅度的振动。
通常情况下，振动器由电机、偏心块、轴承等部件组成。
1.3 支撑装置支撑装置主要是为了保证整个振动筛能够稳定运行。
一般情况下，支撑装置由弹簧和橡胶制品组成。
二、筛网结构2.1 筛框在振动筛中，筛框通常采用钢板焊接而成。
其大小和形状根据具体生产要求进行设计。
2.2 筛网在不同的生产场合中，振动筛所使用的筛网也不尽相同。
常见的筛网材料有金属丝网、橡胶筛板、聚氨酯筛板等。
2.3 筛网夹为了保证筛网能够牢固地固定在筛框上，通常会在筛框的四周安装筛网夹。
三、进出料口结构3.1 进料口进料口是振动筛中物料进入的通道。
一般情况下，进料口位于振动筛的上部或者侧面。
3.2 出料口出料口是振动筛中物料排出的通道。
一般情况下，出料口位于振动筛的下部或者侧面。
四、附属设备4.1 挂钩和吊环为了方便悬挂和运输，振动筛通常会安装挂钩和吊环。
4.2 喷水装置在某些场合中，为了防止物料堵塞或者粘附在筛网上，需要安装喷水装置进行清洗。
4.3 防尘罩为了防止物料飞溅和粉尘扩散，振动筛还需要安装防尘罩。
总之，振动筛的结构组成是一个复杂的系统工程，需要根据具体生产要求进行设计和制造。
只有在各个方面都充分考虑到，才能保证振动筛的正常运行和高效工作。
药用筛分机设备安全操作规程
药用筛分机设备安全操作规程一、前言药用筛分机是药品生产过程中常见的筛分设备，在使用时需注意安全操作规程，以保障操作人员和设备的安全。
本文将介绍药用筛分机的安全操作规程。
二、设备介绍药用筛分机是一种筛分和分级设备，分为振动筛和旋转筛两种类型。
振动筛分离粉末材料时，振动运动和筛网的振动运动共同作用，使粉末材料在筛网上完成分离；旋转筛则是通过筛网的旋转运动来完成分离和分级。
药用筛分机结构简单，操作简单易学，常用于医药、化工、食品等工业领域。
三、操作规程1. 设备检查•操作人员在使用前需对设备进行检查，包括电源、电线、接线等。
若发现异常情况，应及时停止使用并通知维修人员处理。
•检查设备加工部位是否有异物，如钉子、螺丝、残渣等，需及时清理。
•检查设备周围是否有杂物，如纸片、杂草等需清理干净。
2. 设备开机前准备•操作人员需穿戴好操作衣服，戴上防护手套、护目镜等防护设备。
•开始操作前应将原料和工具放在操作台上，以便随时取用。
•操作人员需了解设备工作原理，掌握操作规程。
3. 设备开机操作•操作人员需要按照设备说明书操作和调试设备，确保能够正确启动和运行。
•开机时需注意设备身体是否稳定，如发现有晃动或异响需要立即停止使用并检查设备部件。
•运行时不得乱抖、乱击等不良行为，以免影响设备寿命和安全性。
4. 设备停机操作•停机时需要先关闭电源，然后再进行设备的清洗、保养和维护等工作。
•清洗设备时需使用干净的水和清洁剂，不能使用钢丝球等易损伤设备表面的清洁物品。
四、安全注意事项•操作人员不得违规乱操作、拆卸设备，严禁随意调整设备配件。
•在设备运转过程中，操作人员需保持警觉，避免衣服、金属等杂物卡进设备内部。
•设备启动前需要检查设备周边是否有杂物，避免发生危险事故。
•如果需要维修设备，一定要关闭电源并取下电源插头。
五、总结药用筛分机在医药、化工、食品等工业领域中使用广泛，需要注意安全操作规程。
操作人员在使用前需对设备进行检查和确认，使用过程中需遵守操作规程和注意安全事项。
圆振动筛介绍范文
圆振动筛介绍范文圆振动筛是一种多功能的筛分设备，主要用于精细筛分、过滤和分级等工艺过程中的颗粒物料。
它的工作原理是通过电机带动的激振器产生激振力，使圆筛框进行往复振动，从而实现物料的筛分。
圆振动筛广泛应用于化工、食品、医药、冶金、造纸、电子等行业，是一种理想的筛分设备。
1.结构特点圆振动筛主要由振动器、筛网、橡胶减振弹簧和底座等组成。
振动器由电机、偏心块和轴承组成，具有高效、低能耗、低噪音等特点。
筛网采用优质不锈钢材质制成，孔径大小可根据物料性质和处理要求进行调整。
橡胶减振弹簧能够有效减震和降噪。
底座采用钢结构，稳定可靠。
2.工作原理圆振动筛是通过激振器产生激振力，使圆筛框进行往复振动，完成物料的筛分过程。
圆振动筛的振动器是由电机、偏心块和轴承组成的，电机带动偏心块旋转，进而产生离心力，使圆筛框进行往复振动。
物料通过进料口进入圆筛框，并在激振力的作用下进行筛分，较大颗粒的物料被筛网拦截，较小颗粒的物料通过筛网落入下方的出料口。
3.特点与优势①多功能性：圆振动筛可以进行干湿两种物料的筛分处理，适用范围广。
②高效节能：圆振动筛采用振动器驱动，具有高效节能的优点，相比传统筛分设备能够节省大量能源。
③精度高：圆振动筛采用优质不锈钢筛网，具有精度高、过滤效果好的特点。
④低噪音：圆振动筛采用橡胶减振弹簧和优质轴承，具有低噪音的优点，工作环境更加舒适。
⑤维护方便：圆振动筛的结构简单，橡胶减振弹簧和筛网易于更换，维护方便。
4.应用领域圆振动筛广泛应用于各种行业的固体颗粒物料的筛分和分级。
在化工行业中，可用于颜料、涂料、胶粘剂、塑料、制药原料等的精细筛分；在食品行业中，可用于面粉、淀粉、糖粉、膨化食品等的筛分；在医药行业中，可用于中药材、药片、药粉等的精细筛分。
总之，圆振动筛作为一种多功能的筛分设备，具有高效节能、精度高、维护方便等优点，在各种领域都得到了广泛的应用。
随着科技的不断发展，圆振动筛的性能将进一步提升，为各个行业的生产提供更高效的筛分解决方案。
振动筛工作原理
振动筛工作原理一、概述振动筛是一种常见的筛分设备，广泛应用于化工、食品、制药等行业。
它能够对物料进行粗筛和细筛，并且能够去除杂质和粉尘。
振动筛的工作原理是利用振动力将物料分离成不同的颗粒大小。
二、结构振动筛主要由以下组成部分：1. 筛体：由上盖、下底和筛网组成，上盖和下底通过弹簧支撑连接。
2. 振动器：由电机、偏心块和轴承组成，通过轴承连接到筛体下面。
3. 底座：用于支撑整个设备，通常有四个脚。
三、工作原理当电机启动时，振动器开始旋转，偏心块也会随之旋转。
由于偏心块离中心轴的距离不同，因此在旋转时会产生不同方向的离心力。
这些离心力被传递到筛体上，并使其产生振动。
同时，在振动过程中，物料也会受到振动力的作用而产生相应的运动。
在运动过程中，物料通过上盖进入筛体，然后在筛网的作用下被分成不同的颗粒大小。
较大的颗粒会被挡在上方，而较小的颗粒则通过筛网落入下方。
同时，由于振动力的作用，物料也会向前移动，从而使筛分过程更加高效。
四、优点振动筛具有以下优点：1. 筛分效率高：由于振动力的作用，物料能够快速地通过筛网，从而提高了筛分效率。
2. 适用范围广：振动筛可以适用于不同类型和不同形状的物料。
3. 维护简单：振动筛结构简单，维护方便。
4. 精度高：由于采用了先进的制造技术和材料，所以振动筛具有较高的精度和可靠性。
五、应用振动筛广泛应用于以下行业：1. 化工行业：用于化学品、涂料、树脂等物料的粗细分离。
2. 食品行业：用于食品添加剂、调味品等物料的粗细分离。
3. 制药行业：用于药品原料、中间体等物料的粗细分离。
4. 矿业行业：用于煤炭、金属矿物等物料的筛分。
5. 建筑行业：用于混凝土、水泥等物料的筛分。
六、注意事项在使用振动筛时，需要注意以下事项：1. 在启动前，应检查设备是否正常，如有异常情况应及时处理。
2. 在使用过程中，应定期清理筛网和振动器，并检查设备是否存在故障。
3. 在停止使用后，应关闭电源，并清理设备。
医药振动筛
医药振动筛药品行业是一个非常特殊的行业，它关系到人民的生命安全，筛体一般为全不锈钢材质，根据医药物料的各种特性和处理量来选择使用哪一种振动筛更合适生产作业，药品原料经粉碎后其颗粒粒度不均匀，需要筛分后才能进行混合，必须选用制药专用振动筛来筛分出合格粒度的物料。
下面由新乡市大用振动设备有限公司来带您了解一下医药振动筛的相关情况。
我国的药筛标准是根据泰勒标准和《中国药典》标准制成的。
其中泰勒标准是指每英寸长度上一个孔径和一个线径的个数（近似数）的总和加单位目作为筛的名称，例如每英寸长度上有100个单个孔径与单个线径之和的筛称为100目筛。
《中国药典》共规定了九种筛号，一号筛的筛孔内径最大，九号筛的筛孔内径最小，制药工业采用的筛分机械的制定标准就是《中国药典》。
常见的医药筛分机械包括圆形振动筛粉机、电磁振动筛粉机俩种。
圆形振动筛粉机是通过2个不平衡的重锤来产生三维振动力的，一个装在上部，使网筛发生了水平圆周运动，另一个装在了下部，使筛网发生了垂直方向运动，这俩个运动相互最用就产生了三维运动这种筛机的物料是从筛网中心的正上方投入上部，经筛分后筛网上面的粗料由出口排出，筛分出的细料由下部出口排出。
其筛网直径一般为0.4～0.5米，筛网个数一到五层。
电磁振动筛粉机的原理是利用较小的振幅0.5~1和较大的频率每分钟3000~6000次来产生振动力，主要由电磁铁、筛网、架、弹簧接触器等部分组成，筛内支架上安装有滑轨，在筛的边框上支撑着电磁震动装置，使筛网沿滑轨往复运动。
物料从筛的高端加入，粗料由筛网上面的下端口排出，细料从筛网下面排出。
主要用于筛分粘性药粉，其筛分效率高。
具体针对不同的药品种，振动筛也会有相对性不同的设计，所以您在采购医药振动筛时一定要选择专业的振动筛生产厂家，新乡大用振动设备有限公司是专业生产振动筛的厂家，您如果有任何疑问可随时与我们联系。
本文来源新乡大用/hy_157.html。
直线振动筛的技术参数
直线振动筛的技术参数一、引言直线振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等行业中。
它通过振动力将物料在筛网上进行筛分，能够达到高效率、高精度的筛分效果。
本文将介绍直线振动筛的技术参数以及相关知识。
二、直线振动筛的结构直线振动筛由机身、底座、振动器等部件组成。
其中机身包括进料口、出料口和筛网等部件。
底座则是支撑整个设备的基础，通常采用钢结构。
振动器则是通过电机带动偏心块旋转产生震动力，使得物料在筛网上进行运动。
三、直线振动筛的分类根据不同的应用场合和要求，直线振动筛可以分为多种类型。
其中按照处理能力可分为小型直线振动筛和大型直线振动筛；按照结构形式可分为单层直线振动筛和多层直线振动筛；按照材质可分为不锈钢直线振动筛和碳钢直线振动筛等。
四、直线振动筛的技术参数1. 处理能力：直线振动筛的处理能力是指其每小时可处理的物料量。
不同型号的直线振动筛处理能力不同，一般在0.5~100吨/小时之间。
2. 筛分精度：直线振动筛的筛分精度是指其可以达到的最小粒度。
通常情况下，直线振动筛的筛分精度可以达到200目以上。
3. 振幅：直线振动筛的振幅是指偏心块在旋转时产生的最大位移。
不同型号的直线振动筛振幅不同，一般在1~10mm之间。
4. 振频：直线振动筛的振频是指偏心块旋转一周所需时间，单位为Hz。
通常情况下，直线振动筛的振频在25~50Hz之间。
5. 电机功率：直线振动筛所需电机功率与其处理能力、结构形式等有关。
一般来说，小型直线振动筛所需电机功率为0.25~1.5kW之间，大型直线振动筛则需要更大功率电机。
五、应用场合由于其高效率、高精度等特点，直线振动筛被广泛应用于多个领域中。
例如在化工行业中，直线振动筛可以用于过滤液体、分离固体颗粒等；在食品行业中，直线振动筛可以用于筛选面粉、糖粉等；在医药行业中，直线振动筛可以用于分离药材等。
六、结论综上所述，直线振动筛是一种常见的筛分设备，在多个领域中都有广泛应用。
振动筛设备简介资料PPT课件
.
1
一、振动筛选工作原理及结构组成
1、工作原理
偏心轴旋 转位置
1 F2
对筛箱的 作用力
椭圆上的 位置
F1 F1 - F2
2
F2 F1
F1 + F2
3 F1
F2
F1 - F2
4 F2
F1
F1 + F2
注：m1 m2 m1r1 m2r2 a-长轴（筛机的双振幅）；b-短轴 图1 双激振椭圆振动筛的工作原理
三段式直线振动筛 四段式直线振动筛（处理量较大，适于7000米以上的钻机）
2、直线振动筛结构组成型式
1）筛箱倾角调节方式： 丝杆升调调节 液压调节（手动液压或电动液压）
2）激振电机类型 马丁长轴激振电机（进口） 马丁短轴激振电机（进口） 国产电机
3）筛网张紧方式 快换张紧机构（新型的张紧方式） 张紧螺栓座机构
偏心轴旋 转位置
1 F2
对筛箱的 作用力
椭圆上的 位置
F1 F1 - F2
2
F2 F1
F1 + F2
3 F1
F2
F1 - F2
4 F2
F1
F1 + F2
注：m1=m2 m1r1=m2r2 a-长轴（筛机的双振幅）；b-短轴 图2 双激振直线振动筛的工作原理
由图可见，两激振器互为反向旋转，图1两激振器的偏心质量矩不相等（m1r1>m2r2） 时，运动轨迹为椭圆，离心力F1大于F2，在1、3位置，离心力抵消一部分，作用于筛 箱上的力为F1－F2，在椭圆运动轨迹上为短轴b；在2、4位置，离心力叠加，作用于 筛箱上的力为F1＋F2，在椭圆上为长轴a，相当于双振幅，筛箱作椭圆运动。 当图2两激振器的偏心质量矩相等（m1r1=m2r2）时，离心力F1等于F2，运动轨迹为 直线，在1、3位置，离心力相抵消，作用于筛箱上的力为零；在2、4位置，离心力叠 加，作用于筛箱上的力为F1＋F2，在椭圆上为长轴a，筛箱作近似直线运动。
振动筛的使用流程
振动筛的使用流程1. 简介振动筛是一种常见的固体物料筛选设备，可以广泛应用于化工、制药、食品等行业。
本文将介绍振动筛的使用流程，以帮助用户正确使用振动筛，提高工作效率。
2. 使用前准备在使用振动筛之前，需要进行以下准备工作：•确保振动筛的安装位置稳固，并且与电源接口匹配。
•检查振动筛设备是否正常运行，排除可能的故障。
•准备要筛选的固体物料，并将其按照需要的粒度分类。
3. 正确操作步骤3.1 打开振动筛•检查电源接口是否连接正常，并确保电源开关处于关闭状态。
•将电源插头插入电源接口，并打开电源开关。
3.2 调整振动筛设置•根据筛选要求，选择合适的振动频率和振动幅度。
通常情况下，振动频率和振动幅度越大，筛选效果越好。
•调整振动筛的倾角，使物料在筛网上均匀分布。
3.3 加入物料•将要筛选的固体物料均匀地倒入振动筛的进料口，注意不要过量，以免影响筛选效果。
•根据需要，可以将物料分成多个批次进行筛选。
3.4 开始筛选•打开振动筛的启动开关，开始筛选。
•观察筛网上的物料分布情况，如果发现有物料堆积现象，及时调整振动筛设置，保持物料的均匀分布。
•观察筛选效果，根据需要调整振动筛的振动频率和振动幅度，以达到理想的筛选效果。
3.5 结束筛选•筛选完成后，关闭振动筛的启动开关。
•将物料从振动筛的出料口取出，并进行后续处理。
4. 振动筛的注意事项在使用振动筛时，需要注意以下事项：•使用人员必须经过相关培训，了解振动筛的安全操作规程。
•使用前必须检查振动筛的设备是否完好，如发现故障必须及时修理。
•在清洁振动筛时，必须先切断电源，并按照厂家指导进行清洗。
•不得将大于筛孔尺寸的物料倒入振动筛，以免损坏筛网。
•长时间使用振动筛时，要注意设备的工作状态，如有异常情况应及时停机检修。
5. 总结通过本文的介绍，可以了解到振动筛的使用流程和注意事项。
正确使用振动筛可以提高筛选效率，保证物料筛选的质量。
使用人员要经过培训，严格按照操作规程操作，并注意设备的维护和检修，以确保振动筛的稳定运行。
制药专用标准检验筛设备工艺原理
制药专用标准检验筛设备工艺原理制药行业是高度规范和标准化的行业。
每一个药物的生产过程需要经过严格的质量控制和检验。
在生产过程中，筛分是一个非常重要的环节，筛分质量的高低直接影响到药品的质量和使用效果。
因此，制药企业必须使用标准检验筛设备来保证筛分的精度和准确性，从而降低错误率，提高药品的质量和安全性。
筛选原理标准检验筛设备是一种筛分机器，它的功能是将不同粒径的药材和制剂物料按照特定要求进行分离或筛选。
在筛分过程中，原材料会不断地获得垂直振动和水平振动，从而使之被分开。
标准检验筛设备采用的是机械振动原理，利用高频率，低振幅的振动和筛孔进行筛分。
简单来说，它就是一种屏幕装置，工作原理就类似人类筛面粉时使用的筛子。
标准检验筛设备的优势在于可以根据粒径要求，严格按照制药标准进行分离和筛选。
在药物生产过程中，标准检验筛设备可以确保制药原材料的粒径分布均匀，从而提高制药产品的质量和功效。
同时，标准检验筛设备还能够提供精确的筛选数据，为药物制造过程提供数据支持，保证药品的质量和效益。
设备结构标准检验筛设备通常由下列各部分组成：•振动筛分机，用于分离原料，加速振动、分层过滤、分级过滤等操作•筛体，采用不同规格尺寸和网孔大小的筛网进行筛分•振动器，振动器由马达和离心机构组成，通过马达提供高速振动力，驱动离心机构产生振动设备操作流程标准检验筛设备操作流程包括三个部分：预处理、筛分和数据分析。
预处理预处理包括准备药材和制剂原材料，处理其粒度和杂质，为下一步的筛分工作做好准备。
筛分筛分阶段实际上完成了筛网的振动分离工作。
通过不同的筛网选择，可以将原材料分成不同的等级和粒度。
对于不同的药品，需要使用不同的筛网，保证分离的精度。
数据分析数据分析是标准检验筛设备的一项重要职责。
通过数据分析，可以评估药品的质量、筛分效率等指标。
根据筛分效果和数据分析结果，可以优化制药工艺，并调整制药设备和制剂原材料的配比，降低成本和提高产量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制药专用振动筛的简介
医药行业因其特殊性和重要性，对物料的筛分要求十分严格，因此对振动筛的使用有着比其他行业更高的要求，主要体现在以下几点：
一．材质
制药专用振动筛对于材质的最低标准是不锈钢304，或者不锈钢316。
二．配件
医药行业对健康卫生有着严格的标准和要求，物料接触部分不允许有杂质污染，所以橡胶配件一定达到食品级卫生标准（硅胶）。
合格的橡胶配件必须是医药级设备，内外抛光，无黑点，无毛刺.
三．GMP生产标准
根据相关规定，医药行业使用的振动筛必须通过GMP生产标准，以保证其筛分的药品不会受到污染。
因此制药专用振动筛必须要达到制药行业的GMP生产标
准方可使用。
大用振动设备根据自己多年的生产经验，研发了适用于医药行业的制药专用振动筛，符合GMP规范要求，用于中西药粉提取液、片剂、丸剂等生产过程中的筛分过滤，大用制药专用振动筛安全卫生，筛分精度高。
以下是技术参数：
原料比重网目机型处理能力
中药粉0.8 80 DYZ-800-1S 550kg/h
中药液0.9 150 DYZ-1000-1S 3000 kg /h 颗粒制剂0.8 12 DYZ-1000-1S 2500 kg /h 西药粉0.6 80 DYZ-1200-1S 400 kg /h 医药中间
0.6 120 DYZ-1200-1S 300 kg /h
体
浸膏 1.1 325 DYZ-1200-1S 1100 kg /h
DYZ-800-2S 800 kg /h 医药品0.7 20、
80
口服液 1.0 250 DYZ-1000-1S 2000 kg /h
【本文来自新乡大用】。
