连续油管技术在水平井分段压裂中的应用
连续油管技术在水平井分段压裂中的应用连续油管技术在当前油田生产开采后期阶段的应用起到了有效提升油田的生产开采效率的作用。
本文主要针对连续油管分段压裂技术在具体实施过程中的工艺参数优化进行了研究，并结合生产现场应用中存在的一些问题，针对连续油管与双封单卡分段压裂技术有效结合进行了深入的探讨。
在此基础上进一步提升了作业现场的施工作业效率。
标签：水平井;连续油管;分段压裂;管柱引言针对我国低渗透油藏所具备的储集层薄、层段多、层间物性差异大等一些特点，研发出了一种水平井的分段压裂施工技术。
该技术能够针对水平井的多个层段实现有针对性的压裂工艺改造，在实际的应用中也取得了良好的效果，是我国一些主力油田在实际生产中针对低渗透油田进行压裂施工作业时的一种主要技术之一。
但是初期阶段由于需要通过管柱的上提来完成多段压裂，而且施工过程中必须要针对井口装置进行反复的拆装，导致实际工作效率较低，施工作业人员的劳动强度也是比较大的，而且还会导致出现井控风险。
1 结构原理分析连续油管压裂施工的管柱结构中主要包括了连续油管、旋转接头、丢手接头、扶正器、导压喷砂器等几个部分[1]。
在实际进行压裂施工的时候充分利用双封隔器实现目的层的单卡，封隔器在进行坐封的时候主要依靠的是导压喷砂器的节流作用，在喷砂器的节流作用下还能够完成对目的层段的压裂施工，在完成整个压裂施工后通过实施反循环洗井、冲砂来达到洗井目的，然后通过上提管柱和反洗的反复实施就能完成对整个井段的多段压裂施工。
2 配套技术分析2.1 连续油管配套工具在针对普通油管的结构设计方式进行改进后，形成了当前的双封单卡压裂工艺管柱连接以及解卡机构。
但是这种结构并不能很好的适用于连续油管。
鉴于此，为了实现两种结构的融合，专门设计了一种油壬式的旋转接头和剪切式的丢手安全接头，这样就能够在原有的双封单卡管柱结构上顺利的连接连续油管，实现两种结构的配套使用，使得实际压裂施工的风险得到了有效的控制。
连续油管喷砂射孔分段压裂技术的现场应用
连续油管喷砂射孔分段压裂技术的现场应用【摘要】连续油管压裂技术特别适合于具有多个薄油、气层的井进行逐层压裂作业，而且是一种安全、经济、高效的油气田服务技术，从上世纪90年代后期开始在油、气田上应用，连续油管压裂作业已经在加拿大、美国应用多年。
【关键词】多级压裂喷砂射孔封隔器套管分段连续油管喷砂射孔、套管分段压裂是新近发展起来的一种多级压裂技术，该技术结合了封隔器分层、套管大排量注入和连续油管精确定位的优势，对于纵向上具有多个产层的油气藏分层压裂，特别是薄层压裂具有显著优势。
1 原理及特点1.1 连续油管喷砂射孔分段压裂技术原理连续油管喷砂射孔分段压裂技术是通过连续油管下喷砂工具定位后采用高速水流射开套管和地层并形成一定深度的喷孔，流体动能转化为压能，在喷孔附近产生水力裂缝，实现压裂作业。
1.2 工艺流程工艺流程为：（1）连续油管带机械式套管节箍定位器进行定位；（2）连续油管循环射孔液，达到一定排量后加入石英砂射孔；（3）射开套管后，进行反循环洗井，此时平衡阀打开，将射孔液和石英砂洗出井口；（4）进行该层主压裂施工；（5）施工后，上提连续油管解封封隔器，再次定位进入下一层后下放坐封封隔器，开始进行第二层施工。
2 主要工具工具结构包括连续油管接头或丢手部分（发生特殊情况可进行丢手），扶正器、水力喷射工具、平衡阀/反循环接头（进行反循环）、封隔器、封隔器锚定装置、机械式节箍定位器。
3 现场应用情况及效果3.1 合川001-70-X3井基本情况（表1）3.2 注入方式喷砂射孔：Φ44.5 mm 连续油管带喷射工具加砂压裂：Φ44.5 m m 连续油管Φ139.7mm 套管环空注入3.3 施工管串Φ77.8m m引鞋+Φ135m m机械定位器下端+Φ100.0m m机械定位器上段端+Φ117.0mm封隔器+Φ85 mm平衡阀+Φ94mm喷枪（Φ5.5mm×3孔，孔眼相位120o）+Φ117.0mm扶正器+Φ73.15mm变扣接头+Φ73.15mm液压丢手+ NC16转2-3/8”PAC接头+Φ79.5mm连续油管接头3.4 喷砂射孔参数3.5 返排及测试效果2012年2月16～2月27日用油嘴控制连续自喷排液，累计排液968.4m3，余液42.75m3，后期最高氯根含量117654mg/L；期间井口压力20.5↘5.2↗10.1↘3.0MPa，放喷累计产气52000m3。
水平井连续油管分段压裂技术研究
水平井连续油管分段压裂技术研究连续油管压裂技术可以实现一次多压作业，更好地提高油井产量。
本文对连续油管分段压裂技术进行简单的叙述，并对连续油管分段压裂方案优化展开探讨和研究。
标签：水平井;连续油管技术;分段压裂低渗透油藏是很多油田提高产量的重要资源，采用水平井分段压裂技术可以使低渗透油藏流通性变好、减小渗流阻力、提高油田采收率。
水平井开发技术的进步，可以有效地动用难以开采的油藏，分段压裂施工需要以压裂管柱的安全起下作为保证，连续油管在卷筒拉直以后下放到井筒中，当作业完成之后从井中提取出来重新卷到卷筒中，具有很高的作业效率。
1连续油管分段压裂技术概述该技术以水动力学作为研究的前提，把连续油管技术实现与压裂技术的结合，采用喷砂射孔及环空加砂进行压裂的办法，可以对水平井进行一次多压。
进行施工作业过程中，需要先设计好压裂施工所采用的工具串，是由导引头、机械丢手、喷枪、封隔器等构成，压裂施工时把工具串投入到井筒中，采用机械定位装置实现位置确定，并对深度进行校核，利用打压办法来完成封隔器的坐封，达到合格标准之后就可以应用连续油管水力喷砂射孔技术进行作业，再采用环空加砂压裂技术，当完成一段压裂作业之后再对管柱进行上提操作，在后续层段采用相同的施工作业方式，不需要太多的时间就可以实现对多层段的地层压裂改造作业。
2连续油管分段压裂方案优化某油田区块采用水平井连续油管技术进行分段压裂增产，达到了比较理想的效果，把裸眼封隔器分段壓裂作为主要的压裂工艺技术，可该压裂工艺需要较长的作业时间，压裂之后还需要较多的工艺来完善，很难对裂缝起始位置进行有效地控制，为了提高压裂增产效果，可以采用连续油管分段压裂技术，充分考虑到多种影响因素，对原有的压裂方案进行优化改进。
2.1裂缝特征优化地层裂缝长度情况直接影响着低渗透油藏的开采效果，如果地层裂缝长度变大，油气产量则会相应地提升。
对早期投入使用的油井地质情况进行分析来看，如果地层裂缝长度达到90-100米，可以达到较高的原油产量，从而实现较长的稳产时间。
连续油管传送的压裂处理方法

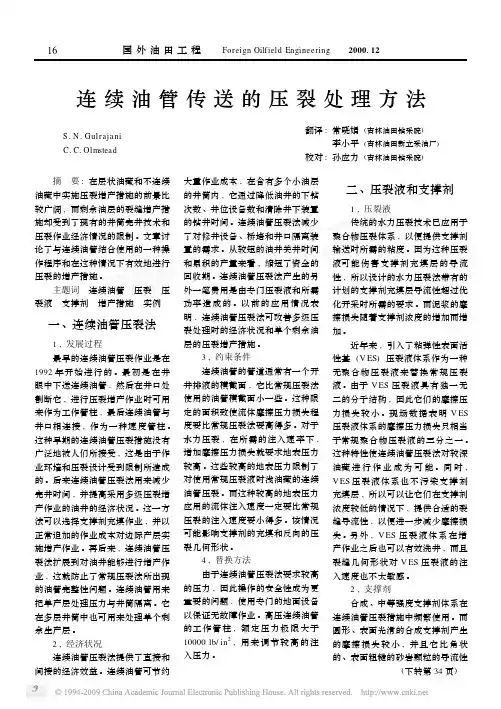

连续油管传送的压裂处理方法S.N.Gul raja ni C.C.Olmstead翻译:常晓娟(吉林油田钻采院)李小平(吉林油田新立采油厂)校对:孙应力(吉林油田钻采院) 摘 要:在层状油藏和不连续油藏中实施压裂增产措施的前景比较广阔,而剩余油层的裂缝增产措施却受到了现有的井筒完井技术和压裂作业经济情况的限制。
文章讨论了与连续油管结合使用的一种操作程序和在这种情况下有效地进行压裂的增产措施。
主题词 连续油管 压裂 压裂液 支撑剂 增产措施 实例一、连续油管压裂法1,发展过程最早的连续油管压裂作业是在1992年开始进行的。
最初是在井眼中下送连续油管,然后在井口处割断它,进行压裂增产作业时可用来作为工作管柱,最后连续油管与井口相连接,作为一种速度管柱。
这种早期的连续油管压裂措施没有广泛地被人们所接受,这是由于作业环境和压裂设计受到限制所造成的。
后来连续油管压裂法用来减少完井时间,并提高采用多级压裂增产作业的油井的经济状况。
这一方法可以选择支撑剂充填作业,并以正常追加的作业成本对边际产层实施增产作业。
再后来,连续油管压裂法扩展到对油井能够进行增产作业,这就防止了常规压裂法所出现的油管完整性问题。
连续油管用来把单产层处理压力与井筒隔离。
它在多层井筒中也可用来处理单个剩余生产层。
2,经济状况连续油管压裂法提供了直接和间接的经济效益。
连续油管可节约大量作业成本,在含有多个小油层的井筒内,它通过降低油井的下钻次数、井位设备数和清除井下装置的钻井时间。
连续油管压裂法减少了对修井设备、桥堵和井口隔离装置的需求。
从较短的油井关井时间和累积的产量来看,缩短了资金的回收期。
连续油管压裂法产生的另外一笔费用是由专门压裂液和所需功率造成的。
以前的应用情况表明,连续油管压裂法可改善多级压裂处理时的经济状况和单个剩余油层的压裂增产措施。
3,约束条件连续油管的管道通常有一个开井排液的横截面,它比常规压裂法使用的油管横截面小一些。
连续油管底封拖动压裂技术研究与应用
连续油管底封拖动压裂技术研究与应用摘要：连续油管底封拖动压裂技术包括三项核心功能：精确定位、水力喷砂射孔以及套管环空压裂。
利用所配的套圈定位装置，可以实现对管柱的精确定位，使得水力喷枪的打孔位置尽可能地与设计打孔深度保持一致，并且偏差可以控制在0.1米之内；水力喷枪在一定的压力及排水量下，可将所携带的钻井液以极快的速度喷射出去，击穿钻井液及钻井液，并将钻井液抛向岩层深处，实现钻井液的目的。
水力喷砂射孔可以有效地克服射孔荷载的挤压效应，从而改善了孔眼的穿透性，对于薄差岩层也具有良好的穿透性。
同时由于其简单的拖拉操作和高的工作效率，使得其适合于多层储层的改造，能够在最优的层位上形成最优的裂隙组合，大大提升了储层的改造效果。
本文从连续油管底封拖动压裂技术的应用出发，详细论述了现场施工存在问题及分析及其解决策略。
关键词：连续油管；带底封拖动；压裂技术引言由于采用了以短套管为基准的定位技术，连续油管底封拖动压裂技术相对于传统的管压裂更加精确，可以在理论上进行无限制的层状/分段式压裂，从而有效解决了直井多层、薄互层和多组压裂组之间不能一致地进行改造的问题。
在此项技术的实施过程中，利用成井的基础资料，可以对井壁的构造及储层的物理性质进行有效评价；从射孔方案设计、压裂施工参数设计、设备选型、支撑剂和液体的制备、管柱强度论证、流程安装设计、井下工具设计、放喷试验等方面，为实际工程的实施奠定了坚实的基础。
单组连续油管钻具在7-10个层位的情况下，通过“一趟钻”，实现了无压力、无喷射、无压力、安全、可靠的操作，有效减少了起、下钻次数，提高了压裂井（尤其是压裂水平井）的工作效率。
但是当前，在设备、工具、液体以及工艺执行等方面，仍然存在着一定的困难，因此，必须对这些困难展开有针对性的优化和改进，并提出对应的优化和改进措施，从而让这项工艺降本、增效、安全和环保的技术优势得到进一步的提高。
一、井下工具冲蚀严重（一）问题及原因1.刚性扶正器的冲蚀损伤一方面，在压裂完成起钻时，钢结构支承件的下部支承件受到了较大的冲刷破坏。

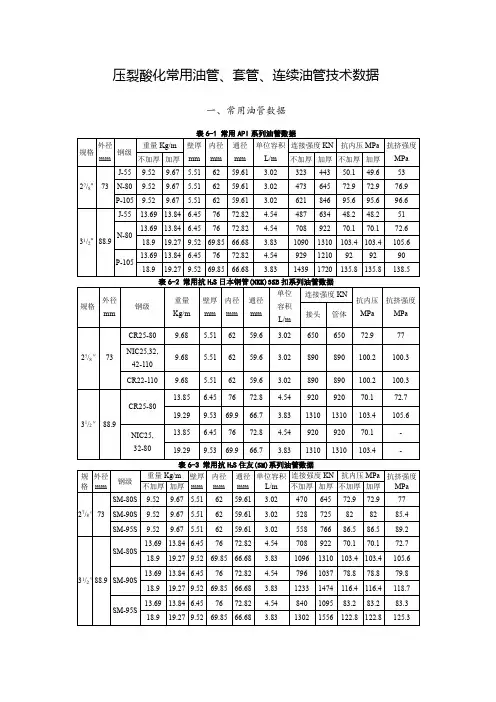

压裂酸化常用油管、套管、连续油管技术数据
压裂酸化常用油管、套管、连续油管技术数据
一、常用油管数据
表6-4 常用抗H2S新日铁(NT)系列油管数据
二、套管技术数据
表6-5 常用API系列套管数据
表6-5 常用API系列套管数据（续表）
2
表6-8 常用抗H2S新日铁(NT)系列套管数据（续表）
表6-9 常用抗H2S美钢联(USS)系列套管数据
三、连续油管技术数据
TM TM
图6-1 HS70 CM TM和W TM型直径31.75mm连续油管技术规格
（抗挤毁强度，最小屈服强度482.5MPa）
图6-2 HS70 CM TM和W TM型直径38.1mm连续油管技术规格（抗挤毁强度，最小屈服强度482.5MPa）
图6-3 HS70 CM TM和W TM型直径50.8mm连续油管技术规格（抗挤毁强度，最小屈服强度482.5MPa）
TM TM
图6-4 HS80 CM和W型直径31.75mm连续油管技术规格（抗挤毁强度，最小屈服强度551.5MPa）
图6-5 HS80 CM TM和W TM型直径38.1mm连续油管技术规格（抗挤毁强度，最小屈服强度551.5MPa）
图6-6 HS80 CM TM和W TM型直径50.8mm连续油管技术规格（抗挤毁强度，最小屈服强度551.5MPa）
TM TM
图6-7 HS90 CM和W型直径31.75mm连续油管技术规格（抗挤毁强度，最小屈服强度620.4MPa）
图6-8 HS90 CM TM和W TM型直径38.1mm连续油管技术规格（抗挤毁强度，最小屈服强度620.4MPa）
图6-9 HS80 CM TM和W TM型直径50.8mm连续油管技术规格（抗挤毁强度，最小屈服强度620.4MPa）。
