机械制图课件-齿轮
全套机械制图教学课件-25 齿轮全
11.1 螺纹及螺纹紧固件 11.2 键和销 11.3 齿轮 11.4 弹簧 11.5 滚动轴承
1
11.3 齿轮
• 圆柱齿轮 • 锥齿轮 • 蜗轮蜗杆
2
常用的齿轮传动有下面几种型式
直齿圆柱齿轮 斜齿圆柱齿轮 圆锥齿轮
蜗轮蜗杆
3
一. 圆柱齿轮
1. 标准直齿圆柱齿轮各部分名称和尺寸
分度圆齿间 分度圆齿厚
齿根高 齿顶高
齿根圆
分度圆 齿顶圆
ห้องสมุดไป่ตู้
齿高
分度圆齿距
齿轮齿厚与齿间相等时
齿轮的齿数为z时：
所在位置的圆称分度圆
分度圆的周长为 d×＝ p×z 则 d＝( p/ )×z ＝ m×z
M为齿轮的模数，它是齿距p与的比值，即 m = p/
4
1. 标准直齿圆柱齿轮各部分名称和尺寸
中心距
分度圆公切线 压力角
点P处公法线
各部分名称 分度圆直径 齿顶高 齿根高 齿顶圆直径 齿根圆直径 齿距 齿厚
中心距
代号 d ha hf da df p s
A
计算公式 d = zm ha = m hf = 1.25m da = (z + 2)m df = (z – 2.5)m p = πm s = πm / 2 A = (d1 + d2)/2
a
13
本节要点
圆柱齿轮、锥齿轮、蜗轮 蜗杆的主要参数和画法
14
= (z1 + z2)m/2
P为相啮轮齿齿廓的接触点。 只有模数和压力角都相同的齿轮，才能互相啮合。 设计齿轮时，当模数和齿数确定后，其他各部分的尺寸均可计算出来。
5
2. 圆柱齿轮的规定画法
《机械制图》课件——齿轮表示法
(3)分度圆直径(d)是齿顶 圆和齿根圆之间的一个圆 的直径，在该圆的圆周上 齿厚(s)和齿槽宽(e)相等 (对标准齿轮而言)。
(4)齿距(p)在分度圆上，是两个相邻齿对应点间的弧长，
标准齿轮s = e，p = s + e。
返回 上页 下页
7.3.1 圆柱齿轮
7.3.1 圆柱齿轮
(5)齿高(h)是从齿顶到齿根的径向距离，h=ha+ hf ；
返回 上页 下页
7.3.1 圆柱齿轮
（2）直齿圆柱齿轮啮合图的画法
在垂直于圆柱齿轮轴线的投影面上的视图中，啮合区内的 齿顶圆均用粗实线绘制。
返回 上页 下页
7.3.1 圆柱齿轮
啮合区的画法规定：
（1）在投影为圆的视图中，两齿轮的分度圆 相切。啮合区内的齿顶圆均画粗实线，也可以 省略不画。 （2）在非圆投影的剖视图中，两轮分度线重 合，画细点画线，齿根线画粗实线。 （3）在非圆投影的外形视图中，啮合区的齿 顶线和齿根线不必画出，分度线画成粗实线。
齿根高(hf)是从分度圆到齿根圆的径向距离。
齿顶高(ha)是从齿顶圆到分度圆的径向距离； （6）中心距 两啮合齿轮轴线之间的距离，用a表示。 2、直齿圆柱齿轮的基本参数
（1）齿数z 齿轮上轮齿的个数
(2)模数(m)设齿轮的齿数为z，则有d＝p /π×z
令 p /π＝m，则 d＝mz
模数是齿轮设计和制造的重要参数，齿数一定时模 数越大，轮齿的尺寸越大，齿轮的承载能力越大。
齿轮传动的形式还动——适用于轴间距离小，结 构更
为紧凑的传动。
（点击图形演示动画）
7. 2 齿 轮表示法
7.3.1 圆柱齿轮
1、直齿圆柱齿轮的几何要素及尺寸关系
(1)齿顶圆直径(da)是通过 轮齿顶部的圆周直径；

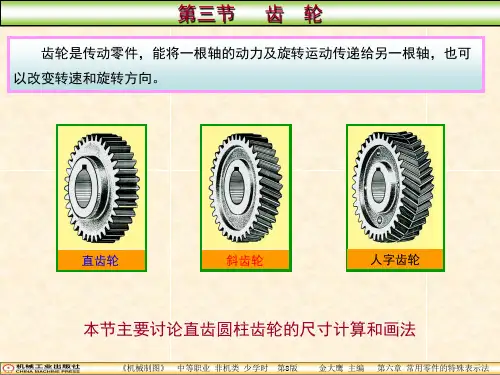

机械制图课件-第六章 第3节 齿轮
第二系列
1.125 1.375 1.75 2.25 2.75 3.5 4.5 5.5 （6.5） 9 11 18 22 35 45
优先选用第一系列
《机械制图》 中等职业 非机类 少学时 第8版 金大鹰 主编 第六章 常用零件的特殊表示法
（5）齿根高 齿根圆与分度圆之间 的径向距离。以hf表示。
《机械制图》 中等职业 非机类 少学时 第8版 金大鹰 主编 第六章 常用零件的特殊表示法
一、直齿圆柱齿轮的各部名称及代号
（6）齿高 齿顶面与齿根圆的径向 距离， 以h表示。
h=ha+hf
（7）齿距 在分度圆上相邻两齿对 应点之间的弧长，以p表示。
直齿轮 斜齿轮 人字齿轮
《机械制图》 中等职业 非机类 少学时 第8版 金大鹰 主编 第六章 常用零件的特殊表示法
2. 两齿轮啮合的规定画法
1）在垂直于圆柱齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制(也 可省略不画)，两节圆（分度圆）相切。
2）在平行于圆柱齿轮轴线的投影面的视图中，啮合区内的齿顶线不需画出，节线用 粗实线绘制，其他处的节线用细点画线绘制。
当模数确定后，按照与m的比例关 系，即可算出轮齿部分的各基本尺寸。
两齿轮啮合时，其模数必须相等。
3.压力角 标准齿轮的压力角为20°。
模数是设计、制造齿轮的重 要参数。模数大，齿距P也大， 齿厚S和齿高H也随之增大，因 而齿轮的承载能力也增大。
为了方便设计和加工，模 数已标准化，其值如下：
圆柱齿轮法向模数
11
4
10
5
9
6
87
机械制图课件-齿轮
齿轮
通过齿轮间的啮合可以实现：
1.传递动力
2.改变运动速度
3.改变运动方向
常见的齿轮传动的形式有：
1.圆柱齿轮传动——两齿轮轴线平行
2.圆锥齿轮传动——两齿轮轴线相交
3.蜗轮蜗杆传动——两齿轮轴线交叉
（点击图形演示动画）齿轮传动的基本知识
齿轮传动的形式还有：
1.齿轮齿条传动——将旋转运动变为直线运动
2.内啮合齿轮传动——适用于轴间距离小，结构更
紧凑的传动
（点击图形演示动画）齿轮传动的基本知识
圆柱齿轮的轮齿均匀分布在圆柱面上，有直齿、斜齿和人字齿。
（点击图形演示动画）
圆柱齿轮的轮齿有标准与变位之分，凡轮齿符合标准规定的为标准齿轮。
在标准基础上轮齿作某些改变的即为变位齿轮。
1.直齿圆柱齿轮的规定画法
⑴单个齿轮的画法
齿顶圆（齿顶线）—粗实线
分度圆（分度线）—细点画线
齿根圆—细实线（可省略）
轮齿按不剖绘制齿轮其余部分按其投影绘制
⑵啮合齿轮的画法
齿轮啮合画法同单个的画法类似，作图时只是注意以下两点：
1.两啮合齿轮的分度圆应相切
2.啮合区中有一齿轮的齿顶线为虚线
2、斜齿圆柱齿轮的画法：
斜齿轮的画法和直齿轮相同，只是用三条与齿向相同的细实线表示螺旋线的方向。
斜齿圆柱齿轮的啮合画法：。
机械制图齿轮的画法课件
根据齿轮的齿数和模数，绘制齿轮的基本轮 廓，包括齿顶圆、齿根圆等。
添加细节特征
标注尺寸和公差
根据需要，添加齿轮的其他细节特征，如齿 数、齿形、轴孔等。
根据要求，标注齿轮的尺寸和公差，以确保 零件图的准确性。
齿轮装配图的画法
确定装配体位置和比例
选择适当的视图和比例，以便正确绘制齿 轮的装配体形状和尺寸。
齿轮的参数与计算
模数
齿厚与齿槽宽之比，影响齿轮的负载能力 和大小。
齿数
齿轮上齿的个数，影响齿轮的传动比和大 小。
压力角
齿廓与齿槽宽之间的夹角，影响齿轮的传 动效率。
螺旋角
齿轮上齿线的倾斜角度，影响齿轮的轴向 力和传动效率。
03
齿轮的画法技巧
齿轮轴测图的画法
确定齿轮轴线位置
根据齿轮的尺寸和形状，确定齿轮 轴线的位置，以便正确绘制轴测图 。
使用技巧
AutoCAD提供了丰富的绘图工具和编辑功能，熟练掌握这些工具和功能可以帮助 提高绘图效率和质量。例如，使用快捷键命令可以快速执行绘图和编辑操作，掌 握图层管理可以提高图形的可读性和可维护性。
SolidWorks软件介绍及使用技巧
软件介绍
SolidWorks是一款由法国Dassault Systèmes公司开发的3D CAD软件，具有易用性、稳定性和高效性等特点。
VS
使用技巧
Pro/Engineer具有强大的参数化设计功 能，可以方便地对模型进行尺寸驱动和约 束驱动。熟练掌握这些功能可以帮助提高 设计效率和质量。同时，利用 Pro/Engineer的曲面造型、渲染和动力 学模拟等功能可以扩展设计范围和提高设 计质量。
THANKS
谢谢您的观看
绘制齿轮的基本轮廓
机械制图__齿轮的画法 ppt课件
两齿轮节线重合画点画线。 两齿轮齿根线画粗实线。 齿顶线画法：
一个轮齿为可见画粗实线， 一个轮齿 被遮住省略不画，或画虚线 ②在投影为圆的视图中：两分度相切， 两齿轮的齿顶圆均用粗实线绘制，
已知：一对啮合齿轮Z1=17，Z2=37，中心距A=54。 要求：1）求m及分别计算两齿轮的分度圆、齿顶圆、齿根圆直径；
可以不画
三、直齿锥齿轮画法
1、单个锥齿轮的画法 一般用主、左两
视图表示，主视图画 成剖视图，在投影为 圆的左视图中，用粗 实线表示齿轮大端和 小端的齿顶圆，用点 画线表示大端的分度 圆，不画齿根圆。
齿要数求和：齿1形）角计等算参数该在齿图轮样的右分上角度的圆参、数齿列顶表中圆列、出齿，根齿圆面的直表径面；粗糙度代
号注在分2度）圆补上全。 主视图中所缺少的图线;
齿数
3）标注轮齿部分的尺寸。
模数
齿形角
注意:齿根圆直径不注
齿顶高系数 精度系数
齿轮尺寸计算
Φ38 Φ34
｛d= m Z = 34 da= m (Z+2)=38
d=m . Z
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
1、单个圆柱齿轮的画法
画图要点：
★齿顶圆画粗实线。 ★分度圆画点划线。
齿根圆d f
★齿根圆在剖视图
机械制图齿轮PPT课件
p p=πm
齿顶高 齿根高
ha ha = m hf hf = 1.25m
齿高
h h = 2.25m
分度圆直径 d d = mz
齿顶圆直径 da da = m(z+2)
齿根圆直径 df df = m(z-2.5)
中心距
a a = m(z1+z2)/2
p = 6.28 mm ha = 2 mm hf = 2.5 mm h = 4.5 mm d = 58 mm da = 62 mm df = 53 mm
8
一、圆柱齿轮
2. 单个齿轮的画法
如需要表示轮齿的方向(斜齿、人字齿)时，可用三条与轮 齿方向一致的细实线表示。
β
§13-3 齿轮
斜齿
人字齿
9
一、圆柱齿轮
3. 两个齿轮的啮合画法
啮合区五条线的画法
主动齿轮的齿根线 从动齿轮的齿顶线（虚线）
主动齿轮
节线
从动齿轮 §13-3 齿轮
主动齿轮的齿顶线 从动齿轮的齿根线
13
一、圆柱齿轮——啮合画法
端视图 §13-3 齿轮
节线画成粗实线 齿顶线省略
直齿
斜齿 外形图
人字齿
14
§13-3 齿轮
6
§13-3 齿轮
一、圆柱齿轮
2. 单个齿轮的画法
轮齿部分：计算d、da、df，
按规定画法绘制。
外形图齿根线用细实线或省略
齿根圆用细实线或省略 齿顶圆（线）用粗实线 分度圆（线）用点画线
外形图
轮毂部分按实际投影绘制
§13-3 齿轮
通过齿轮轴线剖切,轮齿不剖， 齿根线用粗实线绘制
剖视图
§13-3 齿轮
概述 一、圆柱齿轮 二、圆锥齿轮 三、蜗轮蜗杆
项目4 齿轮油泵装配图的识读 《机械制图》课件
任务1 齿轮油泵装配图的识读
二、相关知识
1．直齿圆柱齿轮的几何要素(图4-3) ①齿顶圆：通过轮齿顶部的圆，其直径用da表示。 ②齿根圆：通过轮齿根部的圆，其直径用df表示。 ③分度圆：是一个假想圆，在该圆上，齿厚s与 齿槽宽e的弧长相等。 分度圆直径用d表示，它是设计、制造齿轮时计 算各部分尺寸的基准圆。 ④齿距：分度圆上相邻两齿廓对应点之间的弧长，图4-3 齿轮的几何要素及其代号 用p表示。 ⑤齿高：齿顶圆与齿根圆之间的径向距离，用h 表示。 ·齿顶高：齿顶圆与分度圆之间的径向距离，用 ha表示。 ·齿根高：齿根圆与分度圆之间的径向距离，用 hf表示。 ·齿高：h=ha+hf。 心距：两啮合齿轮轴线之间的距离，用a表示。
如图4-1所示为齿轮油泵装配图，其识读过程可以分解为以下两个任务。
项目4 齿轮油泵装配图的识读
①齿轮油泵装配图的 识读。 ②齿轮油泵泵体零件 图的拆画
图4-1 齿轮油泵装配图
任务1 齿轮油泵装配图的识读
一、任务分析
齿轮油泵是机器中用来输送润滑油的一个部件．齿轮油泵装配 图的识渎要求是：
①了解齿轮油泵部件的工作原理和使用性能。 ②弄清各零件在部件中的功能、零件间的装配关系和连接方式。 ③读懂部件中主要零件的结构形状。 ④了解装配图中标注的尺寸及技术要求。 要识读齿轮油泵装配图，还需要学习有关齿轮方面的知识。
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示，当主动轮逆时针方向转动时，带动从动轮顺时针方向 转动，两轮啮合区内右边的油被齿轮带走，压力降低形成负压，油池内 的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动， 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器中 需要润滑的部分。
机械制图齿轮的画法(课堂PPT)
机械制图齿轮的画法(课堂PPT)一、齿轮的定义和分类齿轮是机械传动中常用的一种元件，可以把动力沿着轴线传递到另一个轴上，实现功率传输、速度变换和转矩变换等功能。
齿轮可以分为直齿轮、斜齿轮、内齿轮、齿条和蜗轮等几种类型，其中直齿轮和斜齿轮应用最为广泛。
二、齿轮的基本参数1. 基本齿形参数：这是指齿轮齿形的几何参数，包括齿高、齿宽、齿顶高等。
这些参数在制图时需要根据实际情况进行选择和绘制。
2. 齿轮模数：齿轮模数是指齿轮齿轮齿数和它的分度圆直径之比。
它是齿轮设计和制造的重要参数，通常用正整数来表示。
3. 齿隙系数：齿隙系数是指齿轮每对齿间的间隙与模数的比值。
它的大小对齿轮啮合的精度和传动性能有影响。
4. 顶隙和底隙：齿轮上的顶隙和底隙分别指顶圆和根圆处齿轮齿面与齿面之间的间隙，通常用来保证齿轮之间的啮合，以避免出现卡顿。
5. 齿轮材料：齿轮通常是用高强度的合金钢或者灰铸铁制成的。
三、齿轮的绘制1. 直齿轮绘制直齿轮的绘制首先需要确定它的模数和齿数等参数，然后按照以下步骤进行：步骤1：画出齿轮的分度圆和齿数。
步骤2：通过分度圆绘制出齿槽和齿宽。
步骤3：从分度圆向外画出顶圆和顶高。
步骤4：从分度圆向内画出底圆和根高。
步骤5：连接齿面和齿间曲线。
步骤6：在齿槽中间画出斜齿嵌接和啮合点的圆弧。
步骤7：根据实际情况绘制添加齿轮键槽和轴孔等构件。
2. 斜齿轮绘制斜齿轮的绘制和直齿轮类似，只需将齿面的等距线和分度圆上的等距线都按一定比例进行斜置即可。
注意，斜齿轮的齿面曲线的中线应该始终与两个轮齿的贴合点垂直。
四、齿轮的注意事项1. 齿数的选择：齿数的多少影响齿轮的直径大小和精度要求，一般情况下，齿数越多直径越小，精度要求越高。
2. 齿轮啮合：齿轮与齿轮之间的啮合应该保持良好的配合，否则会影响传动效率和噪音。
3. 齿面加工：齿面加工需要较高的精度和技术要求，加工质量对齿轮传动性能和使用寿命有很大影响。
4. 材料选择：齿轮的制造材料应具有较高的强度和耐磨性，以保证长期稳定的传动性能和寿命。
二、机械制图(螺纹、齿轮、键、销)
机械制图（螺纹、齿轮、键、销）第一节：螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9第二节：螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
