桂花坪站西侧电信管线悬吊保护方案
桂花坪站西侧电信管线
悬吊保护方案
桂花坪站西侧有一电信管道，内有长途电信线路局通信线路，电信电缆、光缆等，南北向贯穿1、2号出入口。
经产权单位、建设公司、施工单位现场协商，附属施工期间，拟对该管线进行悬吊保护。
一、工程概况
桂花坪站西侧附属工程有北端1号出入口，南端2号出入口。
2个出入口从车站主体往西伸出，向两边呈“L”型排布。
出入口基坑标准段净宽为5m，开挖深度为10m。
1、2号出入口周围地下管线较多，埋设比较复杂。
施工范围内南北向主要有电信管道、军缆管道和自来水管道，三道管线横穿西侧附属结构。
东西向主要有高压电缆管线，横穿1号出入口，在1号出入口西侧经开关箱往南北向延伸。
1号出入口西南角有路灯低压配电柜以及低压开关箱，将附属基坑西侧南北向通路隔断。
在1号出入口西侧有1大型广告牌，紧邻围护桩。
2号出入口西侧有南北向燃气管道以及城通军缆管道。
详见附图。
二、电信管道现状
该电信管道为24孔电信管道，内有长途电信线路局通信线路，电信电缆、光缆等，外包12cm混凝土保护层，南北向贯穿1、2号出入口。
埋深约1.5米，附属基坑附近南北端均有电信检查井。
该管道位置正好位于2个基坑南北向靠基坑东侧的1排围护桩外侧。
围护桩施工时，只影响跨基坑标准段位置的4根桩。
该管道在2个基坑拐角附近跨基坑的跨度为6米。
附属基坑施工期间，须对其进行悬吊保护。
三、基坑开挖施工悬吊保护措施
浅基坑开挖时，待开挖至电信管道底标高时，将管道混凝土保护层破除，将电信线路打捆成束，用彩条布包裹。
在电信线路跨基坑位置设置1道480型槽钢，将电信线路放置在槽钢内，顶部再覆盖一道木板，将电信线路封闭在槽钢内，确保线路安全。
具体措施如下：
1、浅基坑开挖时，首先通知产权单位现场巡线员，对我部施工进行监督指导。
2、浅基坑开挖时，首先进行管道两侧土方开挖，将管道全部暴露显现。
开挖时，邀请产权单位现场巡线员进行现场监督指导。
3、浅基坑开挖标高到位后，在现场巡线员监督指导下，采用人工进行管线外包混凝土保护层进行破除。
4、待管道外包混凝土保护层破除后，在现场巡线人员旁站监督下，对PVC管道逐根进行破除。
破除时，用小锤将管道敲破，再向两端扩大，切实保护好管内线路。
5、待管内所有通信线路露出后，将其集中成一束，采用彩条布包裹严实，并进行绑扎。
绑扎完成后，将管线移至设置好的480型槽钢内，最后在上部覆盖一道木板。
6、槽钢两端用混凝土固定，防止移动。
中部木板采用螺栓卡扣
扣紧，防止滑动。
静止用电焊烧焊，以免损伤管线路。
7、施工期间，在线路周围搭设防护栏杆，设立警示标志。
安排专人与现场巡线人员一起，加强现场安全巡视。
四、恢复施工
待出入口结构施工完成，基坑回填压实后，由施工单位进行电信管道恢复的土建施工，由产权单位对电信管道进行恢复施工。
五、安全保证措施
1、进行安全技术交底，每个工人在施工前进行安全技术交底，并提出安全技术要求。
2、在施工全过程中，产权单位的现场监护指导下进行。
3、施工过程中，设置专人配合产权单位的现场巡线人员一同进行监护。
4、施工现场悬挂安全标志牌及警告、警示标志，并有专人负责。
5、管线位置土方必须用人工清除，严禁用机械开挖。
附：现场平面布置图。
管线悬吊保护方案
管线悬吊保护方案清晨的阳光透过窗帘的缝隙，洒在键盘上，我的指尖轻轻敲击着，思绪如流水般涌动。
十年的方案写作经验告诉我，每一个字、每一个标点，都承载着项目的重量。
那么，就让我来谈谈管线悬吊保护方案吧。
我们得明确管线悬吊保护的目的。
简单来说，就是为了确保管线在运输、安装及使用过程中的安全。
管线，就像人体的血管，输送着各种能源和物质，一旦出现问题，整个系统都会受到影响。
所以，保护管线就是保护我们的生命线。
一、项目背景我们的项目位于一个大型工业园区，园区内各种管线错综复杂，涉及到水、电、气等多种介质。
这些管线就像一条条巨龙，蜿蜒在园区各个角落。
然而，由于地势复杂、环境恶劣，管线在运输和安装过程中容易出现损伤。
为了保证园区的正常运营，我们提出了管线悬吊保护方案。
二、方案设计1.选材在选材方面，我们采用了高强度、耐腐蚀的金属材料，如不锈钢、碳钢等。
这些材料具有很高的强度和稳定性，可以有效承受管线在运输和安装过程中的重量和压力。
2.悬吊方式根据管线的直径、重量和安装环境，我们采用了不同的悬吊方式。
对于直径较小、重量较轻的管线，我们采用单点悬吊；对于直径较大、重量较重的管线，我们采用多点悬吊。
同时，我们还考虑了管线在运输和安装过程中的震动，采用了减震装置，确保管线安全。
3.保护措施（1）涂覆防护层：在管线表面涂覆一层防护层，可以有效防止管线受到腐蚀和损伤。
（2）安装防护套：在管线外部安装一层防护套，可以保护管线免受外力撞击和磨损。
（3）设置警示标志：在管线附近设置明显的警示标志，提醒工作人员注意管线安全。
三、实施方案1.前期准备在实施方案前，我们需要对园区内的管线进行详细的调查和评估，了解管线的分布、直径、重量等信息。
同时，我们还需要准备好所需的材料和设备，如悬吊装置、防护层涂料、防护套等。
2.实施步骤（1）根据管线直径和重量，选择合适的悬吊方式和设备。
（2）在管线表面涂覆防护层，确保管线在运输和安装过程中不受损伤。
管线的悬吊保护-方案(1)
目录1、编制依据 02、沈辽路站，兴沈区间地理位置、结构说明及地下管线情况 02.1 地理位置及结构说明 02.2管线情况说明 03、管线保护 (3)3.1方案说明 (3)3.2 管线悬吊保护方案 (3)4、管线保护方案力学检算 (6)5、方案的施工准备及流程 (7)5.1 施工准备 (7)5.2 管线的悬吊 (7)5.3 管线回填 (8)5.4 劳动力使用计划 (8)5.5 主要工程材料数量表 (8)5.6 主要工程机械数量表 (8)5.7 施工计划 (9)6、保证措施 (9)6.1安全、文明施工保证措施 (9)6.2管线监测保证措施 (9)7、其它注意事项 (10)8、应急预案 (10)8.1应急救援机构及职责 (10)8.2应急预防措施 (12)9、以往成功案例 (12)管线悬吊保护施工方案1、编制依据1.1沈阳地铁9号线一期工程铁西广场——沈辽路段土建施工第二合同段相关设计资料。
1.2本工程土建工程相关合同文件、招标文件、投标文件。
1.3兴华街地下商业街工程施工期间管线排迁规划图。
1.4《铁路光(电)缆传输工程设计规范》（TB 10026-2000），中国铁道出版社。
1.5《通信管线线路的维护与施工》，中国铁道出版社。
1.6《装配式公路钢桥多用途使用手册》，人民交通出版社。
1.7《施工现场临时用电安全技术规范》JGJ46-2005。
2、沈辽路站，兴沈区间地理位置、结构说明及地下管线情况2.1 地理位置及结构说明沈阳地铁九号线一期工程沈辽路站位于沈辽路和华兴街交叉路口。
主体围护结构采用Φ800@1200mm钻孔灌注桩，围护支撑体系采用φ609，t＝16mm的钢管作为支撑体系。
2.2管线情况说明经过前期现场勘察与管线规划图相互复核，沈辽路站、兴华公园站~沈辽路站区间管线分部情况。
1.1横向（东西方向）给水管，南九路，直径100铸铁给水管，小九路。
直径100铸铁给水管。
南十路，直径200铸铁给水管。
管线悬吊保护方案
管线悬吊保护方案管线悬吊保护方案为了保证管线系统安全运行，需要对其进行悬吊保护。
悬吊保护方案不仅要考虑到管线的安全性，还需要兼顾环保和经济性。
下面是一份管线悬吊保护方案，旨在提供一些参考意见。
一、管线悬吊保护方案的基本原则1. 保证安全：悬吊保护方案应当确保管线的安全运行，不能因为设备的不稳定而发生任何事故。
2. 兼顾环保：应当尽量减少对环境的污染和影响，减少对生态环境造成的影响。
3. 经济合理：悬吊保护的成本应当能够合理控制，不能过高。
4. 便于操作和维护：悬吊保护设备应当便于操作和维护，方便设备的检修和维护。
二、管线悬吊保护方案的设计1. 悬吊方式：通过钢丝绳固定管线，悬挂于钢梁。
钢梁是水平的支撑结构，后期还可以在钢梁上安装维修孔，方便以后的管道维护。
2. 支架设计：钢梁采用工字钢，钢梁的承重梁采用 H 型钢，丸钢或者钢管，钢梁和承重梁的连接采用膨胀螺栓连接或者焊接，以确保钢梁的承重能力，避免出现松散裂缝等问题。
3. 悬挂设计：钢丝绳的悬挂要符合国家相关标准，防止临时悬挂，绳索要选择高强度、防腐蚀、可靠安全的材料。
钢丝绳的数量、直径和吊重要根据实际情况进行计算并参考国家标准设计。
4. 防护设计：为确保悬挂钢丝绳的安全可靠，需要在钢丝绳的接头处和颠簸区加装钢管保护套，避免钢丝绳的磨损和破裂。
三、管线悬吊保护方案的实施1. 作业前，要仔细核对相关图纸，了解管线的走向和范围，以及相关的风险点、作业环境，对大型设备、钢丝绳等需要进行检查。
2. 钢结构件在进行各种拼装时要注意其标高的调整，安装钢塔前，要检查土质地基的情况与可靠性，将被埋不锈钢脚螺栓与前场基础钢板拼合。
3. 管道弯头、三通管等附件件在装配时，在进行拼装前，要检查其上的接口和密封垫片的完整性和松动情况，并在拼接处刷保护漆和密封材料。
4. 钢支架吊装时，必须先检查各链条、钢索等控制部件是否牢固，吊装过程中要采取安全措施，确保吊装的安全性，确保吊车的平衡，并接好前后的......（已达到，无法继续）。
地铁施工电缆悬吊保护施工方案
地铁施工电缆悬吊保护施工方案目录1、编制说明 (1)1.1编制目的 (1)1.2编制原则 (1)2、管线现状 (1)4、管线悬吊保护方案 (1)5、施工方法 (2)5.1基坑开挖 (2)5.2钢筋及电缆支架制安 (2)5.3 砼浇筑及预埋件埋设 (2)5.4 钢丝绳安装及线缆包裹 (3)5.5监测控制 (3)6、安全生产与文明施工保证措施 (4)6.1、安全生产 (4)6.2、文明施工 (4)7、钢丝绳及基础受力简算 (5)7.1、钢丝绳受力 (5)7.2、砼基础受力 (5)1、编制说明1.1编制目的横跨地铁基坑有一条10KV电缆，为保证地铁车站主体施工过程中对10KV 电缆线不造成损害，同时确保电力电缆对主体施工不产生影响，需对该10KV电缆进行悬吊保护，以保证主体施工的顺利进行。
1.2编制原则⑴施工工艺简单有效；⑵保证管线安全；⑶不影响土方开挖与主体顶板施工；⑷电力管线悬吊后不影响主体后续施工。
2、管线现状基坑范围内有1根10KV电缆，沿车站基坑呈东西方向布置，影响地铁车站主体顶板施工，在顶板施工前需进行悬吊保护。
根据现场调查，该电力电缆埋深约为0.6m，东西方向穿过WC-25和WC-18地连墙，管线直径约为0.2m，管线平面位置详见图1。
图1 10KV电缆平面位置图3、管线悬吊保护方案10KV电缆横跨基坑段采用钢丝绳进行悬吊保护，管线悬吊前，在距离东西两侧地连墙外侧1m位置浇筑一0.5m×0.5m×0.6m的钢筋砼基础，基础钢筋网片采用ф14@200×200，钢筋网片间距0.3m,并在砼基础上预埋1根ф25的圆形钢筋做为地锚，以便固定钢丝绳，并在每个砼基础中心预埋1根36a槽钢作为主支架，电缆支架及基础详见图2。
图2 电缆支架及基础剖面图4、施工方法4.1基坑开挖因受场地限制，区间主体土方开挖前，在管线区域地连墙外侧1m位置进行电缆支架基础基坑开挖，基坑长0.5m，宽0.5m，深0.6m，基坑开挖采取人工开挖的方式进行，因距离开挖边线较近，不得采用机械开挖。

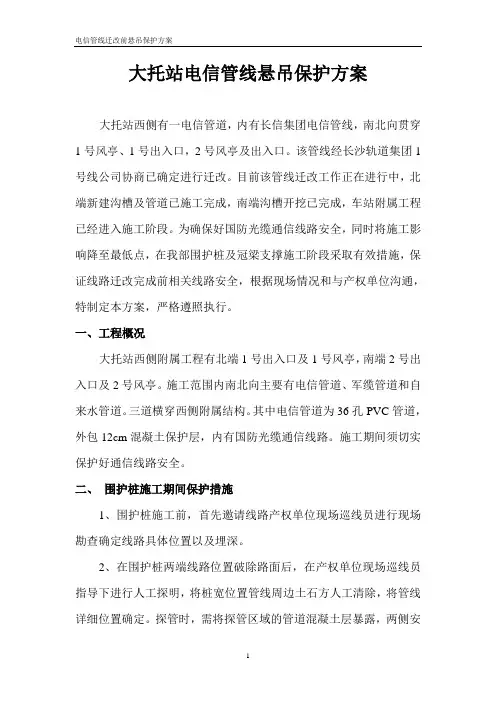

电信管线悬吊保护方案
