基于压电石英称重传感器的动态称重系统设计研究
基于压电石英称重传感器的动态称重系统设计研究
张铁异1,2，王明霞1，周晓蓉1,2，宋孟天1
(1.广西大学机械工程学院, 广西 南宁 530004；2.广西制造系统与先进制造技术重点实验室, 广西 南宁 530004)
摘 要:针对高速公路动态称重系统中测量精度和车辆通行速度之间的矛盾，分析了汽车动态称重系统中影响测量精度的各种因素，进行了动态称重系统的硬件部分分析设计。然后对动态称重系统的数据做进一步的处理，并采用奇异谱分析(Singular Spectrum Analysis,简记为SSA)算法进行最后的计算，提高最终结果的精度。研究结果有助于保证动态称重系统的长时间正常高效运行，使公路运输的管理有序和交通流畅。
关键词：压电石英；传感器；动态称重；SSA算法
Vehicle Vibration Signal Analysis Scheme and Choose of Hardware
Based on Virtual Instrument
ZHANG Tie-yi1,2, WANG Ming-xia1, ZHOU Xiao-rong1,2, SONG Meng-tian1
(1. School of Mechanical Engineering, Guangxi University, Nanning 530004 , China;
2. Guangxi key Laboratory of Manufacturing System and Advanced Manufacturing Technology, Nanning 530004,China)
Abstract：According to contradiction between the measuring accuracy of the Highway Weigh-in-Motion systems and
the vehicle traffic speed, various factors affecting the measuring accuracy of the Highway Weigh-in-Motion systems are
analyzed. The hardware of Weigh-in-Motion systems are emphatically analyzed and designed, then the data of
Weigh-in-Motion systems are disposed. Finally, the Singular Spectrum Analysis are applied to do the final calculation,
and the accuracy of final results are improved. The results are helpful to guarantee the long-time normal and efficient
operation of Weigh-in-Motion systems, which makes highway transportation system orderly and smooth.
Keywords: Piezoelectric Quartz ; Sensor; Weigh-in-Motion; Singular Spectrum Analysis
1引言
车辆在运动过程中伴随着随机载荷和冲击载荷，导致了汽车运动的复杂性。诸多外界因素的影响，也增加了汽车运动的复杂程度，同时也给动态称重带来了诸多问题。影响汽车动态称重精度的主要动态因素[1]为:
汽车的振动:引起汽车振动的原因是多种多样的，最重要的是汽车自身造成的，如:发动机偏心转动引起的周期性振动，由轮胎花纹引起的周期性振动，由油料燃烧不均匀引起的随机振动以及驾驶员操纵不稳定引起的不均匀振动。
路面的不平整度或称重平台造成的不平度:汽车振动还有强迫振动形式，比如因路面不平整度导致的振动。地面表面的崎岖不平在公路和机场工程中被称为不平整度。当车轮与路面接触时，由于轮胎的弹性碾平作用，使得路面不平整度的高频成份对汽车的振动影响甚微，因而低频信号在汽车的振动中起着主导作用。
汽车的行驶速度:随着速度增加，随机载荷增多，且由于地面与车辆的祸合振动增大，故速度是一个影响动态精度的因素。加速度:当车辆加速或者减速时，弹性元件就会储存或释放一定能量，使车辆自身产生震动或震荡[2]，将伴随两类干扰运动。
因此需要选择恰当的称重传感器，设计能够减少或消除干扰的称重平台结构，同时选择恰当的放大器将采样信号放大处理，并采取SSA算法进行出具计算，最终将误差控制在规定以内。
来稿日期：2013-10-01
基金项目：广西青年基金项目（2010GXNSFB013005）；广西教育厅项目（2013YB013）；
广西重点实验室项目（12-071-11S05）；广西大学博士启动基金（C010015）
作者简介：周晓蓉，（1977-），女，副教授，博士，主要研究方向：机械工程与结构动力学
2 动态称重硬件系统设计
2.1动态称重系统平台组成原理
动态称重系统的硬件平台主要由四大部分组成，如图1：
图1 动态称重系统
2.2称重传感器的选择
目前在国内外动态称重系统实际应用中，主要有以下几种[3]：弯板式传感器、共聚化合物式压电传感器、电容式传感器、桥式称重平台、光纤传感器、整体型数字式智能称重传感、压电石英式传感器[4]。压电石英式传感器的温漂极小，低速、高速状态下都可进行称量，同时石英的物理特性比较稳定，其灵敏度随时间变化较小。石英晶体具有把敏感元件（如图2所示）整个表面上的载荷进行积分的能力。选择压电石英称重传感器作为动态称重系统的轴载称重传感器，能够提高称重系统的动态精度。
图2石英晶体圆片
压电石英称重传感器[5]的结构如图3
所示， 图4、5为石英晶体WIM传感器结构和外观，采用整体封装结构。石英晶体WIM传感器在水泥和沥青混凝土两种路面均可埋设（图6），依照图6所示的截面安装尺寸，在路面切割7cm宽的安装槽，开挖深度仅5cm，可以在各种路面安装，包括桥面。
1.石英晶体片 2.电极板 3.上压板 4.外壳 5.信号输出插座
图3 压电石英称重传感器结构截面图
图4石英晶体压电称重器件
图5 石英晶体压电称重体
图 6 埋设于路表的传感器
与石英晶体传感器的配套电荷放大器装置，如图7所示，A/D 转换器用于将时间上离散、幅值上连续的模拟信号转换成幅值也离散的数字信号，并送入计算机中处理。计算机接受 A/D 送入的信号，并进行信号存储和处理。
图7 与石英晶体传感器配套的电荷放大器
2.3硬件电路
动态称重系统的硬件设计主要包括:压电石英式传感器、放大电路模块、滤波电路模块、模/数（A/D）转换模块、TMS320C6416信号处理模块、存储器模块、PCI接口模块、电源电路模块,其组成框如图8所示。按照系统硬件设计的要求和设计思路，依据系统硬件组成情况设计的硬件电路如图9所示。
硬件滤波模块 信号放大模块 A/D转换模块 重量信号
称重平台
计算机系统 显示单元
DSP
TMS320C64PCI接口芯片 PCI
总线 PC
机 模/数
转换 压电
传感器 放大电路 滤波电路
图8 系统硬件组成框图
图9系统硬件电路图
3 动态称重系统的软件设计
汽车动态称重系统的软件设计主要包括：主程序设计、数据程序采集、数据处理、动态数据融合、显示程序、通信程序等。
软件的设计要遵循 模块化、用户化、开放性和网络化、实用经济性等原则[6]。
软件利用Delphi语言编写，把实时数据存储在文本文件中，然后调用并处理文本文件中的实时数据，处理结果放在数据库中以便查询。数据采集软件设计的流程图如图10所示，其中用户界面如图11所示；数据存储管理子系统对采集的数据进行处理后的结果存储管理，以备后续调用和查询，如图12所示；称重收费子系统利用测量数据根据相关算法计算车辆总重,系统界面可直接显示车辆总重,并可通过输入收费标准,实时显示需缴纳的费用,所包含的数据信息作为打印票据内容，其界面如图13所示。
4 数据处理算法—SSA算法
采用奇异谱分析(简记SSA)算法对采集的信号进行处理。将序列中隐含的波形信号从噪声系统中提取出来,选择合适的经验正交函数和主分量来重构信号[7]。为了获得最优的降噪效果,最重要的就是选择最优的重构阶次p。如图14所示。采用SSA算法对数据处理能够达到设计要求，保证高精度的要求。
图10 数据采集子系统流程
图12 数据存储管理子系统的显示界面
图14 SSA算法的动态称重算法流程图
5结论
本文分析了传感器的原理以及压电石英称重传感器的优越性，并针对系统本身的特点和要求选择合适的传感器。其次，选择合适的与压电石英传感器配套的放大器，选择符合要求的A/D转换器。再次，设计和选择动态称重系统的软件平台，采用适合压电石英传感器的数据处理方法即SSA算法，真正最大限度的提高了最终测量结果。 Y
N 启动A/D
查询方式A/D状态
读取并处理A/D数据 开始
需要改变频率参数后再采集吗？
结束
参考文献
[1] 李晓宝,简水珍,彭恢湘.压电石英称重传感器在公路动态称重中的应用[J].公路与汽运:2012.
(2):92-94.
(LiXiao-bao,Jian Shui-zhen,Peng
Hui-xiang.Piezoelectric quartz weighing sensr in the
application of highway dynamic
weighing[J].Highways & Automotive .Applications,
2012. (2):92-94.)
[2] 武奇生,王丹等.基于ETC的车辆动态称重系统轴载数据处理算法研究[J].公路交通科技,2009
(10):190-194
[3] 张文斌,王祁,马松林,李新凯.一种新颖的多传感器行驶车辆分类系统.天津大学学报,2008(41):194-198.
(Zhang Wen bin , Wang Qi , Ma Songlin2 , Li Xin.kai.
A Novel Multisensor System for Moving Vehicle
Classification[J]. Journal of Tianjin University.
2008(41):194-198.)
[4] 郑建霞.红外线编码扫描式智能车辆分类计数器[J].长安大学学报:自然科学版,2003,23(3):
85-87. (Zheng Jian-xia. Infra.red intelligent vehicle
classification counter[ J] . Journal of Chang.an
University : Natural Science Edition,2003, 23(3) :
基于STM32F1单片机的电子秤设计
基于STM32F1单片机的电子秤的设计
1.本文概述
随着技术的进步和电子技术的普及，电子秤已成为日常生活和工业生产中不可或缺的工具。与传统的机械秤相比，电子秤具有更高的测量精度、更强的功能性和更广泛的应用范围。本文旨在设计一种基于STM32F1单片机的电子秤。该设计不仅专注于电子秤的称重和单位转换等基本功能，而且通过使用STM32F1微控制器，赋予电子秤更智能的功能，如数据存储、传输和用户界面交互。文章首先介绍了STM32F1单片机的特点和适用性，然后详细阐述了电子秤的设计原理、硬件选择和软件实现。本文还包括对系统的测试结果和分析，以验证设计的有效性和可靠性。通过本文的研究和设计，有望为电子秤领域提供一种创新实用的解决方案。
2.系统设计原则
在这种电子秤的设计中，STM32F1微控制器作为核心控制器，其重要性体现在以下几个方面：
处理能力：STM32F1系列微控制器基于ARM CortexM3内核，具有强大的处理能力和高效的能耗比。其最大工作频率可达72MHz，足以处理电子秤所需的复杂计算和数据传输任务。 集成：该系列微控制器集成了丰富的外围接口，如ADC（模数转换器）、UART（通用异步收发器）、I2C（集成电路总线）等。这些接口对电子秤的设计至关重要。
稳定性和可靠性：STM32F1微控制器具有优异的抗干扰能力和稳定性，适用于工业应用，确保了电子秤在复杂环境中的准确性和可靠性。
电子秤的核心部件是传感器，用于将物体的重量转换为电信号。在该设计中，选择了压力传感器作为主要测量元件。传感器的工作原理是基于弹性变形。当物体受到压力时，传感器内部的电阻应变计变形，从而改变电阻值并通过惠斯通电桥将其转换为电压信号。
信号放大和滤波：传感器输出的模拟信号通常较弱，需要通过信号放大器进行放大。为了提高信号质量，设计了滤波电路来去除噪声，保证信号的准确性。
模数转换：通过STM32F1微控制器内置的ADC将放大后的模拟信号转换为数字信号，使微控制器易于处理和计算。
基于PVDF的新型高速公路压电动态称重传感器
第３３卷第３期 ２０１３年６月 振动、测试与诊断
Ｊｏｕｒｎａｌ ｏｆ Ｖｉｂｒａｔｉｏｎ．Ｍｅａｓｕｒｅｍｅｎｔ＆Ｄｉａｇｎｏｓｉｓ Ｖｏ１．３３ Ｎｏ．３ Ｊｕｎ．２０１３
．．专家论坛
基于ＰＶＤＦ的新型高速公路压电动态称重传感器
褚祥诚 ， 徐亚楠 ， 袁松梅 ， 王 林 ， 刘 明 ， 李龙土
（１．清华大学新型陶瓷与精细工艺国家重点实验室北京，１０００８４）
（２．北京航空航天大学机械工程及自动化学院北京，１０００８３）
摘要针对高速公路车辆超载严重的问题，提出了一种以压电薄膜聚偏二氟乙烯（ｐｏｌｙｖｉｎｙｌｉｄｅｎｅ ｆｌｕｏｒｉｄｅ，简称
ＰＶＤＦ）为敏感元件的新型高速公路压电动态称重传感器。分析了该新型传感器的工作原理，采用有限元分析软件
ＡＮＳＹＳ建立了传感器的机一电耦合模型，模拟得出了单片ＰＶＤＦ、双片ＰＶＤＦ串／并联情况下产生的电荷量。针对
该传感器设计了一种简单调理电路，使ＰＶＤＦ的高阻抗输出变为低阻抗输出，并对所采集的电信号进行有效的放
大。为验证该压电传感器方案设计的可行性，进行了室内试验和小型乘用车现场动态实测。试验结果表明，压电
传感器具有较高的灵敏度，可以对车重进行实时检测和数据分析。
关键词 压电传感器；聚偏二氟乙烯（ＰＶＤＦ）；动态称重；高速公路
中图分类号ＴＰ２１２．１２；ＴＨ７１
引 言
近年来，我国的公路事业取得了长足发展，公路
总里程迅猛增长。交通运输业的发展对国民经济建
设起到了积极的推动作用，但是公路运输车辆超限
超载的现象也较为普遍。车辆超限超载运输对道
路、交通安全、运输市场及汽车生产秩序造成了极大
的危害口］。作为遏制超限超载的一种手段，货运车
辆经过收费站时，要对其进行计重收费。自从２０００
年以来，国内多个省份开展了一系列的治理工作，并
在高速公路上应用了动态称重系统（ｗｅｉｇｈ ｉｎ ｍｏ—
ｔｉｏｎ，简称ｗＩＭ）Ｅ２３，其核心部件就是称重传感器。
基于STM32电子秤系统的设计与实现
- I - 教学单位 信息工程系
学生学号
嵌入式课程设计论文（设计）
题 目 基于STM32的电子秤系统
学生姓名
专业名称 电子信息工程
指导教师
成 员
- II - 基于STM32 的电子秤系统设计与实现
摘要：
智能电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。它与我们日常生活紧密结合成为一种方便、快捷、称量精确的工具，广泛应用于商业、工厂生厂、集贸市场、超市、大型商场、及零售业等公共场所的信息显示和重量计算。
本作品使用STM32单片机作为中心控制单元，通过称重传感器采集质量信息，以HX711进行模数转换单元，在配以TFT液晶显示和触摸屏控制，及WT588D进行语音播报组成。该电子称不但计量准确、快速方便，更重要的自动称重、计价功能外，还可实现去皮、净/毛转，自动计算，数字显示，语音播报，显示实时温度，实时时间。
本系统是针对是电子称的自动称重、自动计价、数据处理，语音播报进行研究的。为了阐明用单片机是如何对采样数据进行处理，对数据的采集和转换、计算问题进行了研究。讨论了单片机控制系统中关键的中断、计算问题，结果表明通过软件设计实现更完善。本文在给出智能电子称硬件设计的基础上，详细分析了电子称的软件控制方法。由于单片机控制的电子称结构简单，成本低廉，深受人们的喜爱，本文将对此进行详细讨论
关键字：
电子秤；STM32； 称重传感器；HX711； TFT液晶屏幕；WT588D
Abstract:
Intelligent electronic balance values detection and the modern new-type names of technical comprehensive one body such as conversion technical, computer technology, message handling and digital technology instrument. Its and our close combination of daily life
车载称重系统研究综述
引用格式：付宏勋, 张宇, 赵强, 等. 车载称重系统研究综述[J]. 中国测试，2022, 48(5): 14-21. FU Hongxun, ZHANG Yu, ZHAO
Qiang, et al. Review of on-board weighing system[J]. China Measurement & Test, 2022, 48(5): 14-21. DOI: 10.11857/j.issn.1674-
5124.2021040069
车载称重系统研究综述
付宏勋， 张 宇， 赵 强， 刚宪约， 乔欢波
(山东理工大学交通与车辆工程学院，山东 淄博 255049)
摘 要: 车载称重系统是一种用于测量车载重量的称重仪器，可弥补传统静态称重系统、动态称重系统和便携式称
重仪在治理车辆超载等方面存在的不足，具有广阔的应用前景。该文概述车载称重系统的研究背景和研究意义，简
要叙述车载称重系统的基本构成、工作流程、发展历史和功能拓展，重点从车载称重系统实现称重的三个阶段：测量
方法、降噪算法、称重算法，对车载称重系统的研究现状进行阐述，总结实现称重的三个阶段可选用的方案，并且对
每个方案的实现原理、优缺点和适用范围进行分析，最后根据现有技术存在的不足，展望车载称重系统的发展
趋势。
关键词: 车载称重系统; 测量方法; 降噪算法; 称重算法中图分类号: TP271; TB9文献标志码: A文章编号: 1674–5124(2022)05–0014–08
Review of on-board weighing system
FU Hongxun, ZHANG Yu, ZHAO Qiang, GANG Xianyue, QIAO Huanbo
(School of Transportation and Vehicle Engineering, Shandong University of Technology, Zibo 255049, China)
电子称的设计传感器
燕山大学
课 程 设 计 说 明 书
题目： 电子秤的设计
学院（系）： 电气工程学院
年级专业： 12级
学 号：
学生姓名：
指导教师：
教师职称：
燕山大学《传感器原理与设计》课程设计任务书
院（系）：电气工程学院 基层教学单位：仪器科学与工程系
学 号 学生姓名 专业（班级） 12级
设计题目 电子秤的设计
设
计 选择传感器设计并制作电子秤
1）量程0~ 技
术
参
数 2） 弹性元件可选用悬臂梁
设
计
要
求 1. 理论设计方案及论证
2. 传感器结构设计、理论分析、参数计算
3. 完成恒流源、转换电路、放大电路的设计，利用Protel或EWB等有关工具 软件绘制电路原理图，或对电路进行仿真，或进行制作调试。
4. 提交课程设计说明书
工
作
计
划 周1：收集资料及拟定设计方案
周2～周4：测量电路设计、放大电路、A/D转换电路设计
周5～周6：单片机电路与程序、显示部分设计
周日：撰写设计说明书，准备答辩。
参
考
资 1. 唐文彦 《传感器》（第4版）机械工业出版社 2007年
2. 李科杰 《新编传感器技术手册》国防工业出版社 2002年
3. 其他：传感器原理、接口电路、设计手册类参考书 料
指导教师签字 基层教学单位主任签字
说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
2014年 12月 12日
摘要
称重技术是日常生活不可获缺的技术，随着科学技术的发展，称重技术和称重装置也获得了广泛的发展。基于电阻应变传感器的电子称以其制作简单、成本低、量程大、精度高等优点，得到了广泛的应用和发展。
电阻应变式传感器是以电阻应变效应为基本原理的。它由、电阻应变计、补偿电阻和外壳组成，可根据具体测量要求设计成多种结构形式。弹性敏感元件受到所测量的力而产生变形，并使附着其上的电阻应变计一起变形。电阻应变计再将变形转换为电阻值的变化，从而可以测量力、扭矩、位移等多种物理量。

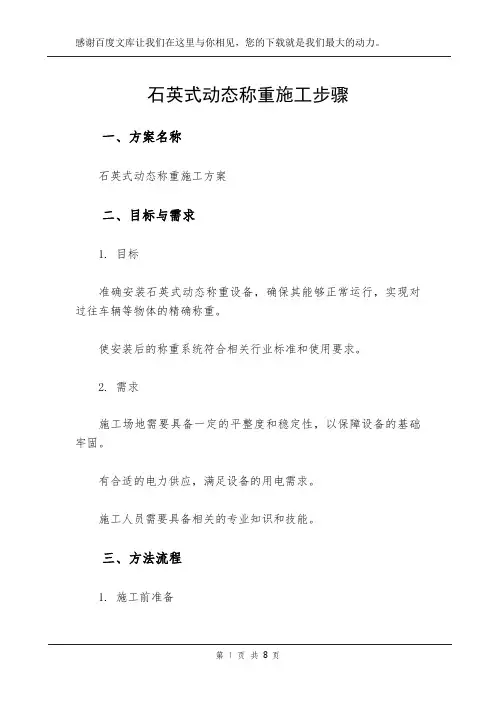

石英式动态称重施工步骤
