光纤熔接机的使用与保养汇总

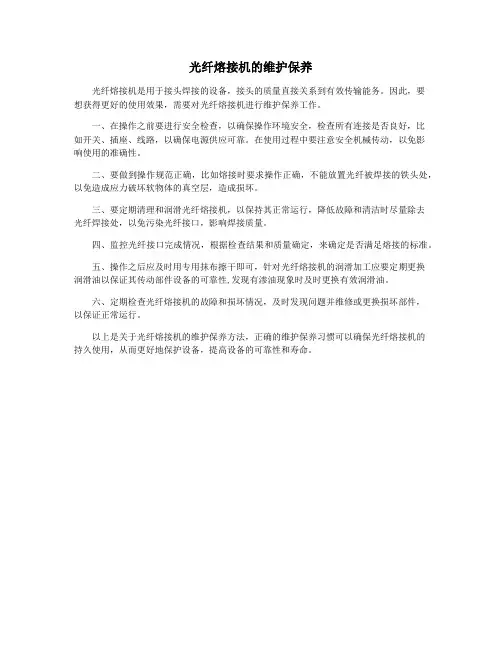

光纤熔接机的维护保养
光纤熔接机的维护保养
光纤熔接机是用于接头焊接的设备，接头的质量直接关系到有效传输能务。
因此，要
想获得更好的使用效果，需要对光纤熔接机进行维护保养工作。
一、在操作之前要进行安全检查，以确保操作环境安全，检查所有连接是否良好，比
如开关、插座、线路，以确保电源供应可靠。
在使用过程中要注意安全机械传动，以免影
响使用的准确性。
二、要做到操作规范正确，比如熔接时要求操作正确，不能放置光纤被焊接的铁头处，以免造成应力破坏软物体的真空层，造成损坏。
三、要定期清理和润滑光纤熔接机，以保持其正常运行，降低故障和清洁时尽量除去
光纤焊接处，以免污染光纤接口，影响焊接质量。
四、监控光纤接口完成情况，根据检查结果和质量确定，来确定是否满足熔接的标准。
五、操作之后应及时用专用抹布擦干即可，针对光纤熔接机的润滑加工应要定期更换
润滑油以保证其传动部件设备的可靠性,发现有渗油现象时及时更换有效润滑油。
六、定期检查光纤熔接机的故障和损坏情况，及时发现问题并维修或更换损坏部件，
以保证正常运行。
以上是关于光纤熔接机的维护保养方法，正确的维护保养习惯可以确保光纤熔接机的
持久使用，从而更好地保护设备，提高设备的可靠性和寿命。

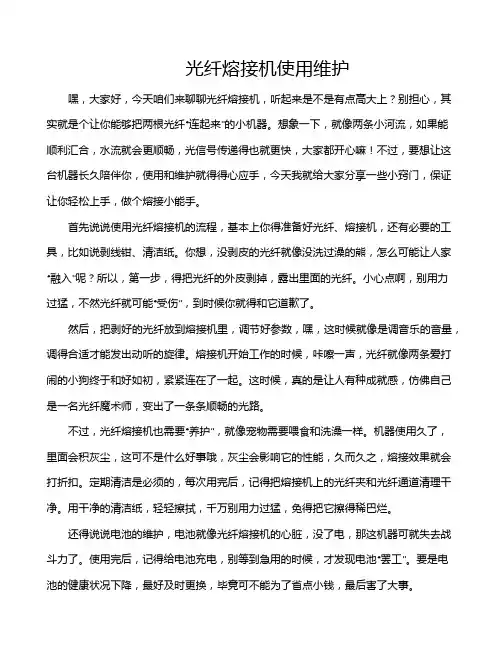

光纤熔接机使用维护
光纤熔接机使用维护嘿，大家好，今天咱们来聊聊光纤熔接机，听起来是不是有点高大上？别担心，其实就是个让你能够把两根光纤“连起来”的小机器。
想象一下，就像两条小河流，如果能顺利汇合，水流就会更顺畅，光信号传递得也就更快，大家都开心嘛！不过，要想让这台机器长久陪伴你，使用和维护就得得心应手，今天我就给大家分享一些小窍门，保证让你轻松上手，做个熔接小能手。
首先说说使用光纤熔接机的流程，基本上你得准备好光纤、熔接机，还有必要的工具，比如说剥线钳、清洁纸。
你想，没剥皮的光纤就像没洗过澡的熊，怎么可能让人家“融入”呢？所以，第一步，得把光纤的外皮剥掉，露出里面的光纤。
小心点啊，别用力过猛，不然光纤就可能“受伤”，到时候你就得和它道歉了。
然后，把剥好的光纤放到熔接机里，调节好参数，嘿，这时候就像是调音乐的音量，调得合适才能发出动听的旋律。
熔接机开始工作的时候，咔嚓一声，光纤就像两条爱打闹的小狗终于和好如初，紧紧连在了一起。
这时候，真的是让人有种成就感，仿佛自己是一名光纤魔术师，变出了一条条顺畅的光路。
不过，光纤熔接机也需要“养护”，就像宠物需要喂食和洗澡一样。
机器使用久了，里面会积灰尘，这可不是什么好事哦，灰尘会影响它的性能，久而久之，熔接效果就会打折扣。
定期清洁是必须的，每次用完后，记得把熔接机上的光纤夹和光纤通道清理干净。
用干净的清洁纸，轻轻擦拭，千万别用力过猛，免得把它擦得稀巴烂。
还得说说电池的维护，电池就像光纤熔接机的心脏，没了电，那这机器可就失去战斗力了。
使用完后，记得给电池充电，别等到急用的时候，才发现电池“罢工”。
要是电池的健康状况下降，最好及时更换，毕竟可不能为了省点小钱，最后害了大事。
对了，还有一个小细节，熔接机的存放位置也很重要。
尽量把它放在干燥通风的地方，避免潮湿和高温。
想象一下，熔接机在潮湿的环境下，就像人被淋了雨，脾气肯定不好，用起来也不顺手。
保持一个干爽的环境，让它“舒舒服服”地工作。

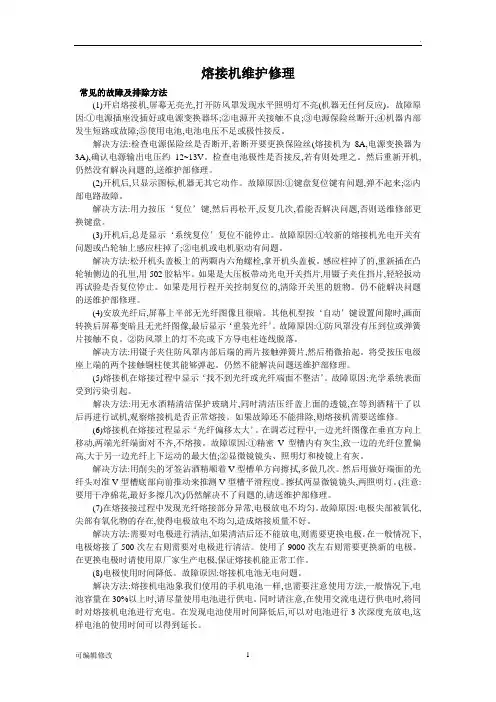

熔接机维护保养知识
熔接机维护修理常见的故障及排除方法(1)开启熔接机,屏幕无亮光,打开防风罩发现水平照明灯不亮(机器无任何反应)。
故障原因:①电源插座没插好或电源变换器坏;②电源开关接触不良;③电源保险丝断开;④机器内部发生短路或故障;⑤使用电池,电池电压不足或极性接反。
解决方法:检查电源保险丝是否断开,若断开要更换保险丝(熔接机为8A,电源变换器为3A),确认电源输出电压约12~13V。
检查电池极性是否接反,若有则处理之。
然后重新开机,仍然没有解决问题的,送维护部修理。
(2)开机后,只显示图标,机器无其它动作。
故障原因:①键盘复位键有问题,弹不起来;②内部电路故障。
解决方法:用力按压‘复位’键,然后再松开,反复几次,看能否解决问题,否则送维修部更换键盘。
(3)开机后,总是显示‘系统复位’复位不能停止。
故障原因:①较新的熔接机光电开关有问题或凸轮轴上感应柱掉了;②电机或电机驱动有问题。
解决方法:松开机头盖板上的两颗内六角螺栓,拿开机头盖板。
感应柱掉了的,重新插在凸轮轴侧边的孔里,用502胶粘牢。
如果是大压板带动光电开关挡片,用镊子夹住挡片,轻轻扳动再试验是否复位停止。
如果是用行程开关控制复位的,清除开关里的脏物。
仍不能解决问题的送维护部修理。
(4)安放光纤后,屏幕上半部无光纤图像且很暗。
其他机型按‘自动’键设置间隙时,画面转换后屏幕变暗且无光纤图像,最后显示‘重装光纤’。
故障原因:①防风罩没有压到位或弹簧片接触不良。
②防风罩上的灯不亮或下方导电柱连线脱落。
解决方法:用镊子夹住防风罩内部后端的两片接触弹簧片,然后稍微抬起。
将受按压电级座上端的两个接触铜柱使其能够弹起。
仍然不能解决问题送维护部修理。
(5)熔接机在熔接过程中显示‘找不到光纤或光纤端面不整洁’。
故障原因:光学系统表面受到污染引起。
解决方法:用无水酒精清洁保护玻璃片,同时清洁压纤盖上面的透镜,在等到酒精干了以后再进行试机,观察熔接机是否正常熔接。
如果故障还不能排除,则熔接机需要送维修。
热熔机操作及保养要领
热熔机操作及保养要领装维“啄木鸟”创新团队汪辉热熔机属于贵重仪表，其日常操作及保养均须严格遵守技术规范及标准要求，以下为在相关技术规范及标准基础上提炼而成的12项要领，请各地加强学习并遵照执行。
1、放电试验：根据地理位置（当地的气压）、气候（当地的温度、湿度）等的不同或者改变，变动后第一次使用时，需要先做放电试验来确保之后熔接作业的质量。
2、马达校准：通过马达校准操作来保证马达处于正常的起步位置，从而确保对准质量。
3、光纤清洁：使用纯度99%以上的无水乙醇进行擦拭，有利于光纤表面液体的快速挥发。
在擦拭一次后，将持光纤手旋转90度再擦拭一次，保证光纤擦拭完全。
4、放纤过程：放纤后，如果发现光纤不在导纤槽内，需重新放纤。
调整夹具，使夹具的出纤口与导纤槽在一条直线上。
5、取纤过程：轻拉光纤，小心操作保持两端光纤的相对位置，以免将熔接好的光纤折断。
6、热熔质量：热熔过程中应合上防尘盖，以免物镜镜片和V型槽受到污染，影响熔接质量。
熔接后接续点不能有污迹、气泡。
热缩后管内无气泡、无杂质、两端无喇叭口。
裸纤位于热缩套管中间位置，左右无明显偏差。
7、热熔指标：熔接效果，绝对值指标为0.08dB，以OTDR测试结果为准，原则上不超过0.1dB。
8、清洁V型槽：每周检查和清洁V型槽，用蘸有无水乙醇的细棉签清洁V型槽的底部，并用干棉签擦去多余的遗留在V型槽中的无水乙醇。
清洁过程中不要接触电极尖，清洁V型槽时不要用力过度，否则会损坏V型槽。
9、清洁光纤压脚：每周用蘸有无水乙醇的细棉签清洁压脚的表面，并用干棉签把压脚擦干。
10、清洁防风镜：每周用蘸有无水乙醇的细棉签清洁防风镜的表面，并用干棉签把防风镜上残留的无水乙醇擦除，干净的镜片应该看起来没有条纹和污迹。
11、清洁物镜镜片：每周用蘸有无水乙醇的细棉签轻轻的擦拭物镜镜片。
用细棉签从镜片的中间开始擦，做圆形的运动，一直到旋出镜片的边缘。
最后用干棉签擦去遗留的无水乙醇。
清洁物镜镜片前注意要关掉电源并移走电极棒。
光纤熔接机的使用与维护
光纤熔接机的使用与维护一、光纤熔接机使用方法1.准备工作：使用光纤熔接机前，需要事先准备好所需的光纤、光纤切割刀、钳子和擦拭纸等工具。
2.打开机器：将光纤熔接机连接电源，并打开电源开关。
通常在打开机器后，会进行自检，显示屏会显示相关提示信息。
3.准备熔接：首先使用光纤切割刀将需要熔接的光纤进行切割，在切割后，用擦拭纸擦拭光纤端面，确保其干净无尘。
4.对位熔接：将两根需要熔接的光纤分别放置在机器的光纤夹持器中，并调整其位置，使其能够精确对位。
然后，将机器上的图像放大功能打开，在显示屏上观察光纤的对位情况，若对位不准确，可使用机器上的微调功能进行微调。
5.开始熔接：当光纤对位准确后，按下机器上的熔接按钮开始熔接。
机器会自动进行熔接过程，并在熔接完成后提示熔接成功。
熔接完成后，将熔接部分进行包覆，用保护套固定。
6.熔接结果检查：进行熔接后，需要对熔接结果进行检查，包括熔接点的拉伸强度、光信号的传输损耗等。
可以使用光功率仪、OTDR等设备进行测试和检测。
二、光纤熔接机维护方法1.清洁保养：光纤熔接机需要定期进行清洁和保养，包括清洁熔接机外壳、清除灰尘和纤维渣等杂质。
同时，还需要清洁熔接机的镜头和视觉系统，以保持其良好的工作状态。
2.环境保护：使用光纤熔接机时，要确保其工作环境干燥、无尘、温度适宜。
在工作时，避免灰尘、湿气等进入机器内部，影响机器的正常运行。
3.液晶屏保护：光纤熔接机上的液晶屏是一个重要的零部件，应当保护好，避免碰撞和刮损。
在使用过程中要轻拿轻放，不要用尖锐物体触碰屏幕。
4.涂层检查：定期检查光纤熔接机的涂层，确保其无磨损和老化。
一旦发现问题，应及时更换涂层，以保证熔接质量。
5.定期维护：了解光纤熔接机的维护周期和需要维护的部件，定期进行维护工作。
如更换电热丝、清洁和校准光纤夹持器等。
总之，光纤熔接机的使用和维护都是非常重要的。
正确的使用方法和定期的维护可以保证光纤熔接机的工作效果和寿命，从而提高光纤熔接质量和工作效率。
熔接机维护保养
光纤融接机维护保养说明日常维护方法：注意重点部位一、清洁V型槽;V型槽是确保光纤能够精确对准的重要部件,V型槽清洁与否将直接影响接续损耗;清洁方法：如果V型槽中有污染物,就不能正确的夹住光纤,这将引起熔接的损耗偏大;所以,在平时的工作中,应该经常的检查V型槽和定期的清洁V型槽;按下面的步骤来清洁V型槽：1 打开防风盖;2 用蘸有酒精的细棉签清洁V型槽的底部,并用干棉签擦去多余的遗留在V型槽中的酒精.3 如果用蘸有酒精的细棉签不能清除V型槽中的污染物,用一根切好的光纤的尾部把污染物清除出V型槽;然后重复步骤 2;二、清洁光纤压脚如果光纤压脚上有灰尘,那么,正确的光纤夹持可能会出现问题,这将造成很差的接续质量;所以在日常的工作过程当中,应当时常的检查和定期的清洁光纤压脚;按下面的步骤清洁光纤压脚：1 打开防风盖;2 用蘸有酒精的细棉签清洁压脚的表面,并用干的棉签把压脚擦干;三、清洁光纤切割刀如果切割刀的刀刃或者是压垫变脏,切割质量就会变差;这将导致光纤尾部或者是光纤端面有灰尘,从而导致大的熔接损耗;用蘸有酒精的细棉签清洁刀片和压垫;四、定期的检查和清洁为了保持正常的熔接质量,建议对熔接机做定期的检查和清洁;1. 清洁物镜镜片和防风罩照明灯如果物镜镜片变脏,那么正常的观测光纤纤芯位置可能会被影响,这导致高的熔接损耗或者不良的熔接;所以应当定期的清洁两个物镜的镜片,否则灰尘会不断的积累并最终无法除去;按下面的步骤清洁物镜的镜片:1 在清洁物镜的镜片前,要首先关掉电源;2 用蘸有酒精的细棉签轻轻的擦拭物镜的镜片;用棉签从镜片的中间开始擦,做圆形的运动,一直到旋出镜片的边缘;然后用干净的干棉签擦去遗留的酒精;3 物镜的表面应该干净并且没有脏物;4 打开电源,确保在显示器上看不到灰尘;按 X/Y 换场来检查两个物镜镜片表面的状况; 清洁物镜前先移走电极棒;当清洁的时候注意不要撞击到或者碰到电极棒;。
光纤连接器安全操作及保养规程
光纤连接器安全操作及保养规程一、安全操作规程1.维护连接器的清洁：保持连接器的干净是确保通信质量和延长连接器使用寿命的关键。
在接触连接器之前，要先用无碟洗涤剂清洗手部。
使用棉签蘸取光纤专用清洁剂，轻轻擦拭连接器的连接面。
不要用手直接触摸光纤的末端，以免污染连接器和损坏光纤。
2.避免频繁插拔连接器：过度插拔会导致连接器磨损和损坏，从而影响通信质量和设备寿命。
插入和拔出连接器时，要保证动作轻柔，并将连接器保护盖放置在干净的平面上，避免损坏。
3.防止连接器损坏：连接器是光纤通信系统中的脆弱部件，容易受到损坏。
在操作连接器时，要避免剧烈震动和碰撞。
连接器不应使用过大的力量插入，以免损坏连接器和光纤。
4.禁止连接器露天使用：连接器应该在适当的环境下使用，避免暴露在灰尘、湿气和高温环境中。
在不使用连接器时，应将其保护盖置于连接器上，以防尘、水和其他污染物进入连接器内部。
5.定期检查连接器：定期检查连接器的连接面是否有污染物、划痕、磨损等情况。
如发现问题，应及时清洁或更换连接器以确保通信质量。
二、保养规程1.建立连接器使用记录：建议对连接器的使用情况进行记录，包括使用时间、清洁情况、更换情况等。
这样可以实时掌握连接器的状况，以便及时维护和更换。
2.定期清洁连接器：定期对连接器进行清洁是保证通信质量的重要步骤。
建议每隔一段时间（如每月或季度）进行一次清洁。
保持连接器的干净有助于减少信号损耗和故障。
3.替换老化连接器：连接器的使用寿命是有限的，一旦出现老化或损坏，应立即更换，以防影响通信质量。
建议根据连接器的使用寿命和所处环境，定期更换连接器。
4.儲存和保护连接器：在不使用连接器时，应存放在干燥、清洁、无尘的环境中，以防尘、水和其他污染物对连接器造成损害。
同时，应将连接器保护盖盖好，避免连接器末端受到损伤。
5.牢固连接器的固定件：连接器固定件是连接器使用的重要部分，应确保固定件处于稳定且牢固的状态，以防止连接器的摇晃和松动现象。
光纤熔接机的维护保养
光纤熔接机是用于光纤熔接的设备，在光纤网络的设计和建设中极为重要。
但是，由于光纤熔接机结构复杂，操作环境变化，如果不能得到及时、充分的维护和保养，很容易引起故障，降低光纤熔接质量和使用寿命。
因此，光纤熔接机的维护保养至关重要。
首先，要根据不同的工作环境和使用情况，定期对光纤熔接机进行维护和保养。
如果长时间不使用，应定期启动检查，以确保光纤熔接机的正常运行。
其次，要定期检查光纤熔接机的性能，确保其参数符合要求。
如果发现异常，应及时进行维修和更换。
此外，光纤熔接机的维护保养还应确保操作人员掌握正确的操作方法，以确保光纤熔接机的可靠运行。
此外，应定期检查设备的外观，确保其表面无污染物和异物，以确保光纤熔接机的可靠性。
此外，光纤熔接机的维护保养还应确保光纤熔接机的温度、湿度和接地电压等环境参数符合要求。
如果出现异常，应立即进行排查，以确保光纤熔接机的可靠运行。
综上所述，光纤熔接机的维护保养至关重要，只有及时、充分的维护保养才能确保光纤熔接机的性能、可靠性和持久性。
在实际应用中，应根据不同的使用环境，制定有效的维护保养计划，以确保光纤熔接机的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容提要
1. 2. 3. 4.
操作方法 日常维护与保养 简单故障分析与排除 几点小结
几点小结
• 电极更换时一定成对更换。 • 用交流发电机时一般会产生不正常的输出高压使和不规则
• •
的频率，连接熔接机时一定等输出电压稳定后，再使用。 最好配备稳压器。 切勿使用金属等坚硬工具清洁光纤夹持装置、光学对准装 置以及光学成像系统。 切勿随意调整熔接机内部相关非指定改动的参数值。
操作方法
基本操作步骤 B、开剥子管 • 开剥子管，裸光纤用酒精擦拭干净，分别 将裸光纤穿过热缩管。 • 将不同束管、不同颜色的光纤分开。穿过 热缩管。
操作方法
基本操作步骤 C、打开熔接机电源，选择相对应的熔接程序。 • 每次使用熔接机前，应使熔接机在熔接环境中放
•
置至少十五分钟 并在使用中和使用后及时去除熔接机中的灰尘， 特别是夹具、各镜面槽内的粉尘和光纤碎末。
操作方法
基本操作步骤 D、制作光纤端面。光纤端面制作的好坏将直接影
• 对0.25mm（外涂层）光纤，切割长度为8mm~16mm，
• •
响接续质量，在熔接前，一定要做好合格的端面。
对0.9mm（外涂层）光纤，切割长度只能是16mm。 使用涂敷层剥离钳时，倾斜45度，平行剥离，使用无水乙 醇擦拭干净，听到嗤嗤声音表示干净。 切割光纤时，保证切割刀的清洁，切割好后，注意防尘和 禁止碰到其它任何物体。
操作方法
基本操作步骤 G、移出光纤用加热炉加热热缩管。 • 打开防风罩，把光纤从熔接机上取出，再 将热缩管放在裸纤中心，放到加热炉中加 热，完毕后从加热炉中加热，完毕后从加 热器中取出光纤，冷却等待。
操作方法
基本操作步骤 H、盘纤并固定。 • 将接续好的光纤盘到光纤收容盘上，在盘 纤时，盘纤的半径越大，弧度越大，衰耗 越小，所以一定要保持好一定的半径，
•
免过分地震动,也要注意防水、防潮,可在机箱内放 入干燥剂,并在不用时放在干燥通风处. 另外还要做到以下几点:保持升降镜、防风罩反光 镜的镜面清洁.如有污点,可用棉签顺一个方向擦拭. 保持V型槽的清洁,可用酒精棒擦拭.保持压板、压 脚的清洁,压上时要密封,可用酒精棒擦拭. 注意防 风罩的灵敏性.
内容提要
步骤四 放置光纤
• (1) 将剥好的光纤轻放在V型槽中。
检查: 放置时光纤端面应处于V型槽（V –groove）端面和电极之间。 不要使用光纤的尖端穿过V型凹槽。 确保光纤尖端被放置在电极的中央，V型凹槽的末端。 只在使用 900µm 厚度覆层的光纤时使用端面板。 250µm 厚度覆层 的光纤不使用端面板。 熔接两种不同类型的光纤时，不需要考虑光纤的摆放方向，也就 是说每种光纤都可以摆放在S176熔接机的左边或者右边。
1.从便携箱中将紫色的楔型底座移出并将其放置在平 整的台面上。 2.使用手柄将S176光纤熔接机从携带箱中取出，将机 器的前端放置在楔型底座上，然后将机器的后座轻 轻安放在紫色楔型底座上。如果使用LP型机器，直 接将机器放置在平整的台面上即可。 3.如果需要的话，将工作台的钩子钩在熔接机的后端 以保证安全 4.确保S176的电源关闭，并将电源线与电源正确连接。 5.打开机器电源，机器显示出“FITEL”标志。
检查 : 操作完（3）后，拿好光纤，以免损坏裸纤。
步骤三 制备光纤
• (4) 用另一块蘸有酒精的纱布清洁裸纤。
检查 : 操作完（4）后，拿好光纤，以免损坏裸纤。 检查 : 务必使用纯度在 99%以上的 酒精。 检查 : 每次清洁都要更换纱布。
• (5) 用切割刀切割光纤。
注 : 切割长度：f 0.25 mm 的光纤为8-16mm; f 0.9 mm 的光纤为16mm。 注 : 切割后绝不能清洁光纤。
•
简单故障分析与排除
• C、在熔接过程中发现光纤熔接部分异常，电极放 电不均匀。 • 这主要是由于电极尖部被氧化，由于尖部有氧化物的存在，
•
使得电极放电部均匀，造成熔接质量不好。需要对电极进 行清洁。 如果清洁后还不能正常放电，则需要更换电极。在一般情 况下，电极在熔接了500次左右就需要对电极进行清洁， 在使用了1000次左右则需要更换新的电极。在更换电极时 请使用原厂电极，使用其他电极不能保证熔接机能正常工 作，可能会损坏熔接机。
电池的使用
• 使用电池
S940电池组为CF/CR型熔接机的可选组件，可以进行 大约60次的熔接与加热操作。而电池的实际工作能力根 据每次操作的时间不同而不同。例如，如果每次操作时 间为5分钟，则电池只能进行大约30次的接合与加热操 作。如果想获得更多的操作次数，可以选用更大容量的 S942电池或者使用多组S940电池。
1. 2. 3. 4.
操作方法 日常维护与保养 简单故障分析与排除 几点小结
简单故障分析与排除
• A、熔接机在熔接过程中显示“找不到光纤
或光纤端面不整洁”。
这主要是由于光学系统表面受到污染引起，应该 用无水酒精清洁保护玻璃片（位于电极下面）， 同时清洁压纤盖上面的透镜。在等到酒精干了以 后再进行熔接。如果故障还不能排除，则机器需 要送维修中心维修。
待机画面
一旦S176型光纤熔接机开机，电弧检查程序结束后，就 会出现系统待机画面。
快捷键
•
键是标记一项功能的快捷键，按一下就可以跳 到此功能。×键也是快捷键，可以直接从当前屏 幕返回系统待机画面。对一项功能作了标记后， 在系统待机画面上就会出现 标志。在标记一项新 的功能之前要删除此功能。 如何删除一项功能 按住 键直到 标志在系统待机画面上出现。这需 要6秒钟。
简单故障分析与排除
• D、熔接机提示更换电极。
这是由于熔接机设置了提醒更换电极的设 置，出现提示更换电极时请对电极进行清 洁，同时可以进入熔接机参数设置里对此 参数进行更改。标准设置为1000次。
简单故障分析与排除
• E、电池使用时间降低
• 熔接机电池和手机电池一样，需要注意使用方法，一般情
况下，电池容量在30％以上时，请尽量使用电池进行供电。 同时请注意，在使用交流电进行供电时，将同时对熔接机 电池进行充电。在发现电池使用时间降低后，可以对电池 进行三次深度充放电，这样电池的使用时间可以得到延长。
• (2) 轻轻地盖上光纤压板，然后合上光纤压脚。 • (3) 盖上防风罩。
Cleaning cotton
Bare fiber
步骤五 熔接操作
• 按 键开始熔接。
步骤六 取出光纤
• 取出光纤前先抬起加热器的两个夹具。 • 抬起防风罩。对光纤进行张力测试(200 g)。测 •
•
试过程中，屏幕上会出现“张力测试"。 等到张力测试结束后，在移除已接合光纤之前 会显示出“取出光纤”字样。两秒后“取出光 纤”会变为“放置光纤”。同时，S176熔接机 会自动为下一次接合重设发动机。 取出已接合光纤，轻轻牵引光纤，将其拉紧。
光纤熔接机的使用与维护
1、操作方法 2、日常维护与保养 3、简单故障分析与排除 4、几点小结
内容提要
1. 2. 3. 4.
操作方法 日常维护与保养 简单故障分析与排除 几点小结
操作方法
• 一般规则
• 光纤接续遵循的原则是：芯数相等时，相同束管内的对应 •
色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯 数小的 光缆识别：当熔接层绞式光缆时，正对光缆横截面，把红 束管看成是第一束管，顺时针依次为白一、白二、白 三……最后一束为绿管，
简单故障分析与排除
• B、熔接机在熔接过程显示“光纤偏移太大”。
• 引起这种情况的主要原因是由于V型槽的槽内有脏
物引起的，需要对V型槽进行清洁。清洁时用无水 酒精进行清洁，对槽内的赃物可以用牙签或高压 气进行清洁，注意不可用坚硬的物体对V型槽进行 清洁操作，这样的话容易造成V型槽损坏。 如果清洁后还不能消除“光纤偏移太大”的提示， 进行驱动复原，还不能修复，则需要送维修中心 人工调节。
• 色谱：蓝、橙、绿、棕、灰、白、黑、红、黄、紫、粉红、青绿
操作方法
• 仪表及工具的识别
操作方法
基本操作步骤 A、开剥光缆，并将光缆固定在接续盒内。 • 一般开剥1m左右，ODF等配线设备开剥长 度在2m左右（或根据安装指南开剥）。 • 开剥时，注意保护子管。 • 固定光缆要结实，不可扭动。 • 加强芯的固定，要有防雷措施，电气连接 根据施工规范决定是否连接。
操作方法
基本操作步骤 E、放置光纤。 • 将光纤放在熔接机的V型槽中，小心压上光 纤压板和光纤夹具。 • 要根据光纤切割长度设置光纤在压板中的 合适位置，裸纤头离电极1mm为宜。 • 当遇到弯曲光纤时，弯曲方向应向上。 • 放置完毕后，关上防风罩。
操作方法
基本操作步骤 F、接续光纤。 • 按下SET键后，光纤相向移动，移动过程中，进行预加热 放电使端面软化，由于表面张力，光纤表面变圆，进一步 对准中心，并移动光纤 • 当光纤端面之间的间隙合适后熔接机停止相向移动，设定 初始间隙，熔接机测量，并显示切割角度。 • 在初始间隙设定完成后，开始执行纤芯或包层对准，然后 熔接机减小间隙，高压放电产生的电弧将两根光纤熔接在 一起，最后微处理器估算损耗，并将数值显示在显示器上。 • 整个过程，FSM-50S时间一般为10S。
-安装-
• 将电池安装至熔接机的正确
位置。将电池推至熔接机的槽 中并向里推直至锁定按钮发出 咔哒声为止。
电池放电
• 这条菜单是可以用来维护 S940 及 S942 电
池。S940及S942电池在重新充电前应该完 全放电以防记忆效应。如果电池有了一 定的记忆效应, 电池容量可能会降低。 • 将要进行维护的电池安装到熔接机内， 要确保熔接机内没有光纤维或者热缩管。 接通电源进入这项菜单。 • 但是对S950不能进行此项功能。
次深度充放电，如果不能排除故障，表明电池寿命达到极 限，需要更换原装充电电池，更换电池请联系维修中心。
