化工仪表常见故障分析及处理思路
化工流量仪表典型故障分析及处理措施
化工流量仪表典型故障分析及处理措施【摘要】本文主要介绍了化工流量仪表典型故障的分析及处理措施。
在首先对常见故障类型进行了分析，包括传感器故障、电路故障等。
接着对故障的根本原因进行了深入分析，例如外部环境影响、设备老化等。
然后提出了相应的处理措施建议，包括及时更换传感器、修复电路等。
同时也介绍了维护保养方法，如定期清洁仪表，保证其正常运行。
对于故障预防措施进行了总结，强调了定期检查和保养的重要性。
在强调了化工流量仪表故障处理的重要性，并建议加强设备维护保养工作，以确保设备的稳定运行。
通过本文的内容，读者可以更好地了解化工流量仪表故障的原因及应对方法，从而提高设备的效率和寿命。
【关键词】化工流量仪表、典型故障、分析、处理措施、常见故障类型、故障原因、处理建议、维护保养方法、故障预防、重要性、设备维护、总结、展望1. 引言1.1 化工流量仪表典型故障分析及处理措施化工流量仪表是化工生产中常用的一种流量测量仪器，其在生产过程中起着至关重要的作用。
由于设备长期运行或操作错误等原因，化工流量仪表也会出现各种故障。
本文将针对化工流量仪表的典型故障进行分析，并提出相应的处理措施，以帮助用户更好地维护和使用这一关键设备。
在分析常见故障类型时，我们将重点关注仪表常见的故障现象，如读数不准确、显示异常等。
针对这些故障现象，我们将探讨可能的故障原因，包括传感器故障、连接线路故障以及环境因素等。
在处理措施建议部分，我们将提出针对不同类型故障的处理方法，如更换传感器、检查线路连接等。
我们还会介绍仪表的维护保养方法，以延长设备寿命，减少故障发生率。
我们将探讨如何预防化工流量仪表故障，包括定期检查、防止操作错误等措施。
通过本文的分析与建议，我们相信读者能更好地了解化工流量仪表的典型故障，掌握处理方法，并有效预防故障的发生，从而保障生产的稳定进行。
化工流量仪表故障处理的重要性不言而喻，建议加强设备维护保养工作，提高设备运行效率，确保生产顺利进行。

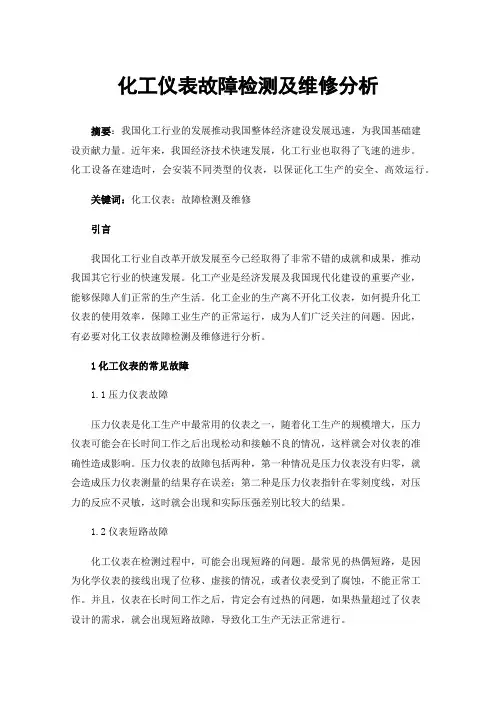

化工仪表故障检测及维修分析
化工仪表故障检测及维修分析摘要：我国化工行业的发展推动我国整体经济建设发展迅速，为我国基础建设贡献力量。
近年来，我国经济技术快速发展，化工行业也取得了飞速的进步。
化工设备在建造时，会安装不同类型的仪表，以保证化工生产的安全、高效运行。
关键词：化工仪表；故障检测及维修引言我国化工行业自改革开放发展至今已经取得了非常不错的成就和成果，推动我国其它行业的快速发展。
化工产业是经济发展及我国现代化建设的重要产业，能够保障人们正常的生产生活。
化工企业的生产离不开化工仪表，如何提升化工仪表的使用效率，保障工业生产的正常运行，成为人们广泛关注的问题。
因此，有必要对化工仪表故障检测及维修进行分析。
1化工仪表的常见故障1.1压力仪表故障压力仪表是化工生产中最常用的仪表之一，随着化工生产的规模增大，压力仪表可能会在长时间工作之后出现松动和接触不良的情况，这样就会对仪表的准确性造成影响。
压力仪表的故障包括两种，第一种情况是压力仪表没有归零，就会造成压力仪表测量的结果存在误差；第二种是压力仪表指针在零刻度线，对压力的反应不灵敏，这时就会出现和实际压强差别比较大的结果。
1.2仪表短路故障化工仪表在检测过程中，可能会出现短路的问题。
最常见的热偶短路，是因为化学仪表的接线出现了位移、虚接的情况，或者仪表受到了腐蚀，不能正常工作。
并且，仪表在长时间工作之后，肯定会有过热的问题，如果热量超过了仪表设计的需求，就会出现短路故障，导致化工生产无法正常进行。
2化工仪表故障检测的重要意义化工生产是危险性较高的行业之一，保障化工仪表稳定对化工设备安全运行至关重要。
就我国当前化工行业发展来看，一旦仪表设备出现故障，不仅影响到化工企业的正常生产，同时还会引发一系列的安全事故，给作业人员的生命安全造成巨大威胁，不利于我国现代社会的可持续发展。
在构建社会主义和谐社会过程中，保障广大人民群众的生命财产安全是我国当前社会发展的主要任务，为此，在化工生产中，保障化工仪表安全、稳定意义重大。
石油化工自动化仪表常见故障分析及处理方法探讨
石油化工自动化仪表常见故障分析及处理方法探讨石油化工自动化仪表是石油化工生产中不可缺少的重要设备，它在石油化工生产中起着监测、控制、调节等作用。
由于长时间运行、环境条件恶劣等因素，仪表常常会出现故障。
本文将对石油化工自动化仪表常见故障进行分析，并提出相应的处理方法。
一、仪表不准确或失灵1. 仪表指示不准确可能原因：传感器老化、电源电压波动、传感器位置不当等。
处理方法：定期检查和维护传感器，及时更换老化传感器；安装稳定的电源；调整传感器位置或更换合适的传感器。
2. 仪表位置偏移可能原因：传感器固定螺钉松动、仪表振动导致位置偏移等。
处理方法：检查螺钉是否松动，如有松动及时拧紧；安装减震装置等。
3. 仪表失灵可能原因：电源故障、控制器故障等。
处理方法：检查电源、控制器是否正常工作；及时更换故障电源或控制器。
二、仪表无法校准1. 校准过程中出现误差可能原因：校准量程选择不当、环境温度过高或过低等。
处理方法：校准前选择合适的量程；在适宜的温度条件下进行校准。
2. 校准结果不稳定可能原因：校准精度不够高、校准材料不符合要求等。
处理方法：选择高精度的校准仪器；使用符合要求的校准材料。
三、仪表显示故障1. 仪表显示不清晰可能原因：显示屏幕损坏、背光亮度不足等。
处理方法：更换损坏的显示屏；调整背光亮度。
2. 仪表显示乱码或无法显示可能原因：仪表内部存储器故障、通信线路故障等。
处理方法：检查仪表内部存储器是否故障，并进行修复或更换；检查通信线路是否正常，修复或更换故障线路。
1. 误报警可能原因：传感器故障、报警设置参数设置不当等。
处理方法：检查传感器是否正常工作，及时更换损坏的传感器；重新设置报警参数。
石油化工自动化仪表常见故障主要集中在仪表不准确或失灵、无法校准、显示故障和报警故障等方面。
在出现故障时，首先要找到故障原因，然后采取相应的处理方法进行修复或更换。
定期检查和维护仪表也是预防故障的有效措施，可以提高仪表的稳定性和可靠性，保证石油化工生产的安全和正常运行。
化工仪表常见故障与检修方法
化工仪表常见故障与检修方法摘要：化学仪表是为了确保化学设备能够正常工作，并为设备的维护提供依据。
化学设备是否存在问题或能否正常运行取决于化学仪器的监督。
本文介绍了化工仪表的常见故障及其维修方法，希望能对化工仪表的维修提供帮助。
关键词：化学仪器；常见缺陷；维护方法；预防措施引言：随着化工企业的快速发展，其安全事故时有发生，不仅会造成人员伤亡和经济损失，还会阻碍化工行业的健康发展。
因此，保存化学仪器的重要性显而易见。
化工企业要加强化工仪器设备的管理和维护，提高人员对化工设备规范操作和安全生产的意识，降低化工仪器问题引发安全事故的可能性。
1、化学仪表常见缺陷1.1压力设备故障。
化工行业中有许多可以广泛使用的仪表，压力仪表就是其中之一。
然而，即使压力仪表能在化工企业中广泛应用，由于操作环境、人为误差等因素，压力仪表的使用仍会存在许多问题。
在当前中国的经济形势下，大多数企业只注重追求生产效率，连续生产会因使用时间长而导致压力仪表接触不良。
此外，长期运行还会增加压力仪表的温度，并且超过压力仪表的适用温度也会出现问题。
1.2液位检测装置故障。
本仪器专门用于检测储液罐和反应罐中的液位。
常见问题是：液位未显示，指示保持不变，指示过低或过高。
以双法兰液位检测器为例，在评估故障时，我们应首先评估被测容器的类型，并解释工作条件和具体操作步骤。
在测量过程中，通常配置就地液位测量设备，维护人员可以根据指示进行调整。
1.3流量检测装置故障。
该装置的功能是检测体积流量或质量，主要包括速度型、质量型和体积型。
在正常使用过程中，主要问题是监测值过小或过大；流量浮动过大，无法准确读取；发射器的输出信号不正确。
1.4温度检测装置故障。
该装置能自动显示温度参数，主要包括接触式和非接触式。
当仪器发生故障时，主要表现为温度指示器变化缓慢；温度指示不正确（过高、过低或显示为零）。
产生缺陷的主要原因是热电阻和热电偶。
1.5化学仪器的质量问题。
市场经济的快速发展不仅为企业的生存和发展提供了良好的环境和机遇，也使企业进入了激烈的市场竞争。
化工流量仪表典型故障分析及处理措施
化工流量仪表典型故障分析及处理措施
化工流量仪表在化工生产中起着非常重要的作用，它主要用于测量和监控管道中的流体流量，为生产操作提供准确的数据支持。
在使用过程中，化工流量仪表可能会出现各种故障，影响仪表的正常使用。
本文将针对化工流量仪表典型故障进行分析，并提供相应的处理措施，以便读者在实际操作中能够及时有效地解决问题。
一、故障一：仪表读数不准确
1.可能原因：
（1）仪表零点漂移，导致读数偏离实际值；
（2）流体介质的温度、压力变化导致仪表测量误差；
（3）仪表阀门未正确校准，导致读数不准确；
（4）仪表传感器出现故障，无法正常测量流体流量。
2.处理措施：
（1）定期对仪表进行零点校准，确保读数准确；
（2）定期对仪表进行温度、压力校准，消除测量误差；
（3）定期检查和校准仪表阀门，确保其正常工作；
（4）定期对仪表传感器进行维护和检查，及时更换损坏的传感器。
二、故障二：仪表显示屏故障
1.可能原因：
（1）仪表显示屏损坏、老化；
（2）仪表显示屏连接线路出现问题；
（3）仪表显示屏受到外部干扰影响。
三、故障三：仪表阀门漏气
2.处理措施：
（1）定期更换老化或损坏的传感器；
（2）对传感器的连接线路进行检查，确保其正常连接；
（3）对传感器周围的环境进行检查，确保其不受外部干扰。
五、故障五：仪表管道堵塞
1.可能原因：
（1）流体中悬浮物、杂质进入管道，堵塞仪表；
（2）仪表内部积聚杂质、污物，导致管道堵塞；
（3）仪表使用不当，导致管道堵塞。

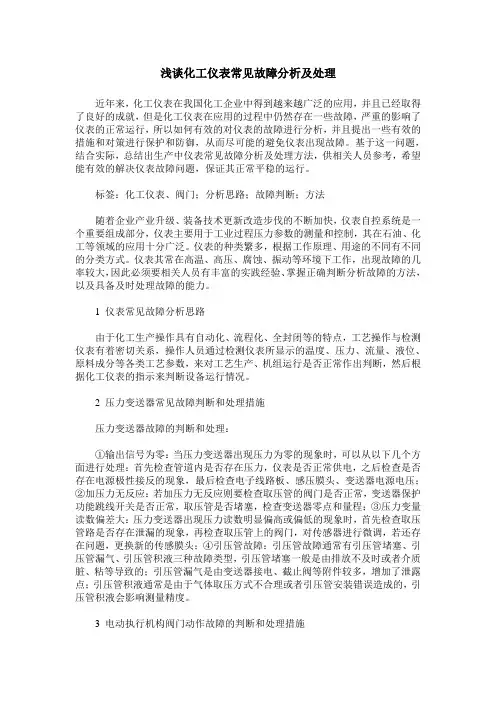

浅谈化工仪表常见故障分析及处理
浅谈化工仪表常见故障分析及处理近年来，化工仪表在我国化工企业中得到越来越广泛的应用，并且已经取得了良好的成就，但是化工仪表在应用的过程中仍然存在一些故障，严重的影响了仪表的正常运行，所以如何有效的对仪表的故障进行分析，并且提出一些有效的措施和对策进行保护和防御，从而尽可能的避免仪表出现故障。
基于这一问题，结合实际，总结出生产中仪表常见故障分析及处理方法，供相关人员参考，希望能有效的解决仪表故障问题，保证其正常平稳的运行。
标签：化工仪表、阀门；分析思路；故障判断；方法随着企业产业升级、装备技术更新改造步伐的不断加快，仪表自控系统是一个重要组成部分，仪表主要用于工业过程压力参数的测量和控制，其在石油、化工等领域的应用十分广泛。
仪表的种类繁多，根据工作原理、用途的不同有不同的分类方式。
仪表其常在高温、高压、腐蚀、振动等环境下工作，出现故障的几率较大，因此必须要相关人员有丰富的实践经验、掌握正确判断分析故障的方法，以及具备及时处理故障的能力。
1 仪表常见故障分析思路由于化工生产操作具有自动化、流程化、全封闭等的特点，工艺操作与检测仪表有着密切关系，操作人员通过检测仪表所显示的温度、压力、流量、液位、原料成分等各类工艺参数，来对工艺生产、机组运行是否正常作出判断，然后根据化工仪表的指示来判断设备运行情况。
2 压力变送器常见故障判断和处理措施压力变送器故障的判断和处理：①输出信号为零：当压力变送器出现压力为零的现象时，可以从以下几个方面进行处理：首先检查管道内是否存在压力，仪表是否正常供电，之后检查是否存在电源极性接反的现象，最后检查电子线路板、感压膜头、变送器电源电压；②加压力无反应：若加压力无反应则要检查取压管的阀门是否正常，变送器保护功能跳线开关是否正常，取压管是否堵塞，检查变送器零点和量程；③压力变量读数偏差大：压力变送器出现压力读数明显偏高或偏低的现象时，首先检查取压管路是否存在泄漏的现象，再检查取压管上的阀门，对传感器进行微调，若还存在问题，更换新的传感膜头；④引压管故障：引压管故障通常有引压管堵塞、引压管漏气、引压管积液三种故障类型，引压管堵塞一般是由排放不及时或者介质脏、粘等导致的；引压管漏气是由变送器接电、截止阀等附件较多，增加了泄露点；引压管积液通常是由于气体取压方式不合理或者引压管安装错误造成的，引压管积液会影响测量精度。
化工仪表常见问题及处理方法
化工仪表常见问题及处理方法一、结晶问题现有装置中加氢的脱硫化氢塔部分的相关仪表和硫磺含氨酸性气部分仪表部位易发生铵盐结晶。
处理方法：是利用蒸汽进行加热，使铵盐融化，从而使仪表正常使用，但根本解决方法是从工艺方面着手，尽量减少铵盐结晶现象。
二、仪表没电当发现现场仪表没电不能正常工作时，应从以下几个方面着手：(1)现场仪表接线箱或表头以及穿线管等地方发生进水现象，从而造成现场仪表不能正常工作；(2)接线不良，检查从控制室机柜到现场的所有接线；(3)安全栅或隔离栅坏了；(4)卡件或卡件通道出现问题；(5)信号线中导线和屏蔽线短路，从而使电压衰减，造成现场表头没电。
处理方法可将屏蔽线与接地线断开。
三、热电偶故障热电偶常见的故障（显示偏低、偏小、不稳定）判断经验：显示值偏低（热电势偏小）：(1)热电极短路；(2)补偿导线短路；(3)热偶接线柱积灰，造成短路；(4)补偿导线与热偶极性接反；(5)热偶热电极变质；(6)补偿导线与热电偶不配套；(7)热偶安装位置或插入深度不符合要求；(8)热偶温度补偿不符合要求；(9)热电偶与显示仪表不配套。
显示值偏高：(1)热电偶与显示仪表不配套；(2)补偿导线与热偶不配套；(3)直流信号的干扰。
热电偶的输出不稳定：(1)热偶接线柱与电极接触不良；(2)热偶测量线路绝缘破损，引起断续短路和接地；(2)热电偶安装不牢或外部震动；(4)热电极将断未断。
四、电气转换器电气转换器的常见故障：(1)线性不好：喷嘴，挡板配合不好，挡板盖不严，挡板喷嘴有损伤；(2)回差大：机械摩擦，动圈有轻微卡住；(3)量程达不到，经多次调整，是永久磁铁退磁；(4)未给输入信号、输出最大或输出不回零：喷嘴堵塞，节流孔密封环损坏，放大器有故障；(5)气源在10％以内变化，输出变化超差：节流孔太大，挡板喷嘴位置配合不好。
五、四通阀故障试分析四通阀常见故障及处理措施：(1)四通阀380V断电，电机不动作，处理检查接线重新供电；(2)9V电池没电，更换电池，重新调试四通阀；(3)关阀或开阀不到位，断电重新设置开阀和关阀极限位；(4)四通阀切塔不正常，检查四通阀与A/B塔隔断阀的切换开关是否在远程及位置开关是否正常。
对化工仪表故障检测及维修的分析
对化工仪表故障检测及维修的分析化工仪表在化工生产过程中起着至关重要的作用，它能够对生产过程进行监测、控制和调节，保障生产的安全、稳定和高效。
由于化工生产环境的特殊性，化工仪表常常面临各种故障。
及时、准确地检测和维修化工仪表故障，对于保障生产过程的正常运行具有重要意义。
本文将对化工仪表故障的检测与维修进行分析。
一、化工仪表故障检测1. 日常巡检日常巡检是发现化工仪表故障的重要手段之一。
在巡检过程中，需要注意以下几个方面：（1）外观检查：观察仪表表面是否有损坏、腐蚀、积灰等情况；（2）连接检查：检查仪表与控制系统之间的连接是否牢固，是否有松动现象；（3）指示检查：观察仪表的指示是否与实际情况一致，是否存在误差；（4）供电检查：检查仪表的供电是否正常，是否存在供电不足或者供电过载的情况。
2. 数据监测化工仪表是通过检测各种物理量来实现对生产过程的监测和控制的，因此数据监测是发现仪表故障的重要手段之一。
通过监测仪表输出的各种参数，可以及时发现仪表故障。
通过监测温度、压力、液位等参数来判断仪表的工作状态是否正常，是否存在故障。
3. 故障诊断一旦发现化工仪表出现异常，需要及时进行故障诊断。
对于常见的化工仪表故障，可以采用常用的故障诊断方法来进行排查，比如电路分析、故障模式识别、振动分析等。
1. 故障鉴定在进行故障维修之前，需要对化工仪表的故障进行准确的鉴定。
通过对化工仪表进行外观检查、内部结构检查、电路检查以及参数测量等手段，来准确判断化工仪表故障的原因和范围。
2. 故障处理针对不同类型的化工仪表故障，需要采取相应的故障处理方法。
对于传感器类仪表的故障，可能需要进行传感器的清洗、调整或更换；对于电子仪表的故障，可能需要进行电路的检修、元件的更换等。
除了及时处理已经发生的故障外，还需要做好故障预防工作。
通过对化工仪表进行定期保养、维护以及技术改造等手段，降低化工仪表发生故障的可能性，提高其可靠性和使用寿命。
1. 外部原因化工生产环境的特殊性，常常会对化工仪表造成一定的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工生产装置的自动化程度被逐渐提高，化工生产的安全和稳定将会直接受到仪表自控装置的稳定、可靠运行的影响。
由于化工仪表的检测、控制、工艺等装置结合的越来越紧密，故障的现象也会越来越复杂，因此必须要相关人员有丰富的实践经验、掌握正确判断分析故障的方法，以及具备及时处理故障的能力。
一、化工仪表常见故障分析思路
由于化工生产操作具有自动化、流程化、全封闭等的特点，特别是随着科学技术快速发展，现代化企业的自动化水平已经较高，工艺操作与检测仪表有着密切关系，操作人员通过检测仪表所显示的温度、物料流量、容器压力、液位、原料成分等各类工艺参数，来对工艺生产是否正常以及产品的质量是否合格做出判断，然后根据化工仪表的指示进行加量或者减量，甚至停车停产。
化工仪表指示出现偏高、偏低、不变化、不稳定等异常现象时，其本身包含工艺与仪表两种可能导致这些现象的因素。
其中，前者正确的反映出工艺异常情况；后者则是由于仪表某一环节出现故障而引起工艺参数指示与实际的不符。
工艺与仪表两种因素总是容易在一起出现，从而很难立即对故障到底出现在哪里做出判断。
要提高仪表故障的判断能力，仪表维护人员除了对仪表工作原理、结构、性能等特点熟悉外，还需要熟悉测量系统中的每个环节。
此外，还应对工艺流程及工艺介质、设备的特性有所了解。
总之，在分析现场仪表发生故障的原因时，特别要注意被测控制对象与控制阀特性的变化，这些都有可能是造成现场化工仪表系统出现故障的原因，因此，要从现场仪表系统与工艺操作系统两个方面进行综合考虑，经过仔细分析后，再对故障的原因做出判断。
二、阀门定位器故障的判断和处理措施
阀门定位器为控制阀的主要附件，其将阀杆的位移信号作为输入的反馈测量信号，而控制器所输出信号则被作为设定信号，对两者进行比较，当有偏差时，就对到执行机构的输出信号进行改变，从而使执行机构发生动作，建立阀杆位移与控制器输出信号间的相互对应的关系。
所以，阀门定位器系统以阀杆位移作为测量信号，以控制器的输出做为设定信号的反馈控制系统，而该控制系统的操纵变量则是阀门定位器执行机构的输出信号。
三、温度变送器故障的判断和处理措施
热电偶的发生变化时，将会经温度变送器的电桥产生不平衡的微弱电信号，再经放大后转换成为DC4—20mA的电流信号或者1～5Vd电压信号给工作仪表，工作仪表就会显示出其所对应的温度值。
其常见的故障现象主要有：输出信号不稳定、无输出信号、输出信号较大或较小和实际的输入信号不符等。
在遇到这样的故障时的处理思路如下：首先对工作电源进行判断看其是否正常，并对仪表接线进行检查；其次对现场温度传感器、温度变送器的好与坏进行判断，再的对PLC模块输入点、输出点正常与否进行判断。
四、频繁动作的部件卡住或连接件脱落
在检测元件、执行元件中，频繁动作的部件被卡住或者连接件出现脱落，都较容易造成故障。
若电磁阀出现不能换向的情况，有可能是弹簧卡住或者损坏，由于阀体内橡胶变形、润滑不良，将会导致阀芯滑动阻力增大。
此时，就要重新对其装配，更换弹簧或者密封圈，并改善润滑。
在长期使用浮子式液位计后，管内将会有锈蚀，导致浮子移动不灵活，从而造成液位测量不准，此时，只需把浮子拆出并清理，重新安装好即可。
因为阀门动作频繁，阀门定位器与气缸位置反馈杆间的连接件易出现松动、脱落，往往造成阀门开度不准。
五、阀门动作故障
1、阀门没有动作
产生原因：没有气源或着气源的压力不足；执行机构出现故障或泄漏；控制阀没有输出信号；供气管断裂、变形，接头损坏而漏气；流动的方向不正确，由于受力过大致使阀门脱落；阀杆、轴阀的内件卡死、损坏；阀门定位器或者电—气转换器出现故障；阀芯在阀座中被卡死。
遇到此故障时，常用的解决办法为：检查气源，对控制阀进行修理，或更换滑油，进行重装校正方向，或修理。
2、阀门不能达到的额定行程
产生原因：没有校准定位器；行程调整不当；弹簧执行机构的额定值过小；手动操作机构、限位块的位置不准。
此时需采用校准、重调、更换弹簧的方法对故障进行排除。
3、阀门动作迟钝或缓慢
产生原因：填料摩擦大或者变质老化；执行机构活塞的摩擦太大；轴承的摩擦力过大；定位器的响应性能差或者活塞环出现磨损。
此时可以采用更换修理，对损坏器件进行重新调整或者清洗研磨气缸及活塞等方法来对故障进行排除。
在化工生产过程中，大多数现场化工仪表出现故障的原因是在与被测量介质相接触的传感器与调节阀上，该类故障大约占到60％以上。
在实际生产实践中，若掌握了现场化工仪表出现故障的规律性，就可以配合工艺快速准确的判明出现故障的原因，从而排除故障，以确保控制系统的稳定运行，达到防患于未然的目的。
