SECO-汽油机缸盖-进排气孔专用铰刀
1.6L缸盖-气门阀座孔的加工
• 进气门导管和阀座的导引铰刀 • Vc=105-124m/min F=0.12-0.07mm/rpm
• 进气门导管和阀座的精铰刀 • Vc=103-120m/min F=0.12-0.05mm/rpm
1.6L缸盖-气门阀座孔的加工
1.6L缸盖-气门阀座孔的加工
• 倒角刀片改用SCGX0602…,CBN200， 4个刃口，具有更好的性价比。
Cutting datas : Guide : vc=95 m/min f=0.12 mm/rev
Seat: vc=120 m/min f=0.11 mm/rev
1.6L缸盖-进/排汽孔CPK检测报告
Valve guide and seat--VW
12
Valve guide and seat
Technology: Adjustable insert with 4 edges CBN 200 (full face) 3 CBN inserts for the angles (30°. 45° and 55°) Pcd tipped tool for the Guide Material of the seat : Como 4 or Como 12 (sintered metal) Material of the guide : Brass
• SECO的进排气孔精铰刀
• SECO的进排气孔精铰刀
• SECO的进排气孔精铰刀
1.6L缸盖-气门阀座孔的加工
• 连接方式—热胀
1.6L缸盖-气门阀座孔的加工
• 连接方式—热胀
• 倒角刀片改用SCGX0602…,CBN200， 4个刃口，具有更好的性价比。精加工对 称布置。
N°1 Valve guide and sea70
Como 12
Federal
11
XX-1.0L缸盖-气门阀座孔的加工
XX-1.0L缸盖-气门阀座孔的加工
• 倒角刀片改用SCGX0602…,CBN200，4个 刃口，具有更好的性价比
SECO的进排气孔精铰刀
• 连接方式—高精度夹套
• SECO的进排气孔精铰刀
• 连接方式—高精度夹套
• 专用扳手
铝合金缸盖---进、排气孔的加工
汽油机缸盖-气门阀座孔的加工工艺
导管阀座孔系压套后的加工现在成熟的工艺都分粗、精两次加工，粗加工也叫导 引加工，导管孔切削8-10mm，给精加工做引导用。精加工为复合铰刀，控制和保 证尺寸。 SECO在导管阀座孔的铰刀设计方面有自己的特点：导管孔的导引铰和精铰全采用 PCD（硬质合金杆上焊接PCD）切削，与刀体的连接采用热胀或高精度夹套连接。 阀座角度的加工全采用CBN刀片来切削，所有刀片均装在可调精密刀夹上进行调 整，导引铰把座圈孔起密封作用的角度留量，其余角度加工到尺寸，精加工铰刀 只加工起密封作用的角度，精铰刀倒角部分设计为双刃，保证切削的平衡性。而 我们的竞争对手导引铰座圈孔角度的加工采用合金刀片来完成，刀片不可调，前 端导管采用多刃合金铰刀杆；精加工铰刀导管的加工采用可换PCD刀片式，刀杆 类似SECO的Bifix铰刀，座圈孔所有角度采用CBN（单刃口）刀片再加工一遍。 相比我们的竞争对手，SECO气门阀座铰刀具有的优点： （1）设计充分考虑到使用的方便性和高效性，降低人为因数在这几把刀具上对生 产的影响。操作简单，生产稳定。 （2）减少备品备件的库存和采购。 （3）降低换刀频次，提高刀具的利用率。 （4）导引铰合理的余量分配和保证，保证产品质量的稳定性。 （5）可重复多次修磨的铰刀杆和四切削刃口的CBN刀片，稳固的装夹方式，可提 供很高的刀具耐用度，可最大程度的降低单件制造成本。
Hss blade patended by seco
Angle adjustement Depth adjustement
10
SECO的阀座-导管孔精铰刀杆
SECO的阀座-导管孔精铰刀杆
Valve guide and seat
4000 3500 3000 2500 2000 1500 1000 500 0
emulant Seco emulant Seco emulant Seco
tool life [pathes]
cutting data: vc = 220 m/min f = 0,14 mm n = 3000 1/min vf = 420 mm/min
Como 4
Minimum tool life Maximum tool life
气门座圈铰刀使用方法
气门座圈铰刀使用方法
气门座圈铰刀是一种专门用于修复汽车气门座圈的工具，它可以帮助我们快速、有效地进行维修和更换气门座圈。
正确的使用方法不仅可以提高工作效率，还能保证修复的质量。
下面，我们将详细介绍气门座圈铰刀的正确使用方法。
首先，使用气门座圈铰刀之前，需要确保汽车发动机已经冷却至室温，并且处于停车状态。
在进行维修时，需要先将汽缸盖拆卸下来，然后将气门座圈铰刀插入气门孔中，轻轻旋转并用适当的力量将气门座圈铰刀压入气门座圈中。
在使用气门座圈铰刀的过程中，需要特别注意保持工具的稳定性，避免因为不稳定而造成损坏。
在旋转气门座圈铰刀时，要保持匀速和适当的力度，避免过度用力或者过快旋转，以免损坏气门座圈或者工具本身。
另外，在更换气门座圈时，需要根据汽车的具体型号和规格选择合适的气门座圈铰刀，以确保工具和汽车的兼容性。
在使用过程中，还需要根据气门座圈的材质和硬度进行适当的调整，以保证修复的效果。
在使用完气门座圈铰刀后，需要及时清洁和保养工具，避免因为长时间的积存而导致工具的损坏。
定期检查气门座圈铰刀的刀片和其他部件是否有磨损或者松动现象，及时进行更换或者修理，以确保工具的正常使用。
总之，正确的使用气门座圈铰刀对于修复汽车气门座圈具有重要的意义。
只有掌握了正确的使用方法，才能更好地保障修复质量和工作效率。
希望以上内容能帮助大家更好地掌握气门座圈铰刀的正确使用方法，为汽车维修工作提供帮助。
04、_jl466q1维修手册080624
303-01A章节发动机机械部分适用车型:目录概述............................................................................................................................................. 303-01A-2 发动机...................................................................................................................................... 303-01A-2 发动机的润滑........................................................................................................................... 303-01A-3 维修............................................................................................................................................. 303-01A-2 缸压检查.................................................................................................................................. 303-01A-2 机油压力检查........................................................................................................................... 303-01A-3 气门间隙.................................................................................................................................. 303-01A-4 空气滤清器滤芯 ....................................................................................................................... 303-01A-5 气缸盖罩....................................... 303-01A-5 排气歧管.................................................................................................................................. 303-01A-6 机油盘和油泵集滤器 ................................................................................................................ 303-01A-6 正时机构.................................................................................................................................. 303-01A-7 机油泵.................................................................................................................................... 303-01A-10 凸轮轴.................................................................................................................................... 303-01A-13 气门和气缸盖......................................................................................................................... 303-01A-16 气缸垫安装............................................................................................................................. 303-01A-22 节气门体和进气歧管 .............................................................................................................. 303-01A-23 活塞、活塞环、连杆和气缸.................................................................................................... 303-01A-23 大修........................................................................................................................................... 303-01A-29 发动机总成............................................................................................................................. 303-01A-30 主轴瓦、曲轴和缸体 .............................................................................................................. 303-01A-31 拧紧扭矩.................................................................................................................................... 303-01A-36 专用工具.................................................................................................................................... 303-01A-68 所需要的维修材料 ..................................................................................................................... 303-01A-69概述发动机介绍C系列发动机是一款升功率大于50KW的发动机，即C10发动机输出功率达到51KW，比JL465Q发动机大12KW，提高效率近30%，真正做到了低油耗、高功率，同时排放完全达到国四排放法规要求。
气门铰刀用途
气门铰刀用途气门铰刀是一种用于汽车维修和发动机维护的专业工具。
它最主要的用途是安装和拆卸汽车发动机气门铰链，以便对发动机进行维修和保养。
气门铰刀因其方便易用、高效可靠的特点，被广泛应用于汽车维修行业。
气门铰刀是由一把手柄和不同尺寸的刀片组成的。
根据不同的汽车品牌和发动机型号，气门铰刀的刀片可以有不同的形状和尺寸。
在使用气门铰刀时，首先需要根据具体的发动机规格，选择合适尺寸的刀片插入手柄。
然后，将刀片伸入气门铰链的间隙中，通过手柄的操作，使刀片牢固地夹住铰链。
最后，利用手柄的力量，使刀片旋转，拆卸或安装气门铰链。
气门铰刀的主要用途有以下几个方面：1. 拆卸和安装气门铰链：在进行发动机维修时，经常需要拆卸和安装气门铰链。
气门铰刀可以帮助技术人员轻松地完成这一任务。
通过将刀片插入气门铰链的间隙，然后旋转手柄，可以迅速将气门铰链拆卸或安装到发动机上。
这样，技术人员可以方便地对发动机的其他部件进行检修。
2. 调整气门间隙：气门铰刀还可以用于调整发动机的气门间隙。
发动机气门间隙的大小对于发动机的正常运行至关重要。
太小的气门间隙会导致气门长时间接触气门更高的温度，容易损坏气门和气门座。
而太大的气门间隙则会导致汽车功率下降、油耗增加等问题。
通过使用气门铰刀，技术人员可以方便地调整气门间隙，确保发动机正常运行。
3. 更换气门杆和气门导管：在汽车发动机使用一段时间后，气门杆和气门导管常常会出现磨损和老化。
此时，需要将磨损的气门杆和气门导管更换为新的零件。
而气门铰刀可以帮助技术人员将气门铰链拆卸，然后更换新的气门杆和气门导管。
这样，发动机的工作效率和性能就可以得到有效提升。
4. 检查气门铰链状况：使用气门铰刀可以方便地检查气门铰链的状况。
经常使用汽车的话，气门铰链容易出现松动、磨损等问题。
通过使用气门铰刀，可以检查气门铰链是否需要更换或调整。
这样，可以及时发现和解决问题，保证发动机正常工作。
综上所述，气门铰刀是一种用途广泛的汽车维修工具。
气门导管安装孔铰刀改进
原 来我 们 的产 品以农 机 配 件 为 主 ， 农 用 柴 油 机 要 求 比较低 ．所 以采 用 图２ 所示 的组 合 刀具 加 工 的
产 品 尚能 基本 满足 用户 需要 。近年来 随着经 营理念
的转变 ， 公 司产 品在立足农机 的基础上 ， 逐步进入
２ 加 工工 艺 改进
内燃 机 气 缸 盖 气 门座 圈 安 装 孑 Ｌ 和 气 门导 管 安
装 孔 的加工 是 气 缸盖 机 械 加工 工 艺 中的难 点 ， 同 时
圈１
门导 管 安 装 孔—— 组 合 刀 具 精 铰 气 门 座 圈 安 装 孔
和 气 门导管 安装 孔 。这 也是 行业 内公 认 的传 统 加工
［ 关 键词 ］ 气缸盖 气 门导管
安 装孔
铰 刀
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： Ｃｙ ｌ ｉ ｎ ｄ ｅ ｒ － ｈ ｅ ａ ｄ Ｖａ ｌ ｖ ｅ Ｇｕ ｉ ｄ ｅ Ｍｏ ｕ ｎ ｔ ｉ ｎ ｇ ｈ ｏ ｌ ｅ Ｒｅ ａ ｍｅ ｒ
１ 概 述
在气 缸 盖 机加 工 过 程 中 ， 气 门 导 管安 装 孑 Ｌ 的 加 工 比较 关 键 ． 其 精 度 要 求 比较 高 ， 直 接 影 响气 门 导 管 的装 配 质 量 。 严 重 的甚 至影 响 发 动 机 性 能 ， 随 着
李惠朝 ： 气 门导 管 安 装 孔 铰 刀 改 进
气 门导 管安装 孑 Ｌ 铰 刀改进
Ｉ ｍ ｐｒ ｏ ｖ ｅ ｍｅ ｎｔ ｏ ｆ Ｖａ ｌ ｖ ｅ Ｇｕｉ ｄ ｅ Ｈｏ ｌ ｅ Ｒｅ ａ ｍｅ ｒ
李 惠朝
（ 辛 集 市辛缸 汽缸盖 有 限公 司）
航空发动机维修用硬质合金铰刀焊接夹具
航空发动机维修用硬质合金铰刀焊接夹具文章以某型航空发动机大修中经常使用硬质合金与结构钢钎焊刀具的加工用焊接夹具为研究对象，该刀具切削部分具有较好的切削性能、较高的硬度，尾柄部分具有较好的韧性，能够在一定范围内发生弹性变形，适应现场复杂的切削环境。
因此此焊接夹具需要满足硬质合金与结构钢钎焊工艺要求，通过研究其工艺过程，掌握其工作原理，达到可以进行回转类焊接刃具中硬质合金与结构钢钎焊的毛胚料批产。
标签：硬质合金；结构钢；钎焊；焊接夹具1 概述某型航空发动机大修中经常使用硬质合金与结构钢钎焊刀具在使用过程中受到加工材料、加工工艺的影响，在复杂的使用环境中需要高强度，高质量的焊接刀具，在焊接刀具加工过程中，刀具焊接工序至关重要，下文通过了解硬质合金焊接工艺，掌握其需求，最终设计并制造了硬质合金与结构钢焊接夹具。
2 硬质合金与结构钢的钎焊工艺及对焊接夹具的需求2.1 硬质合金与结构钢的钎焊工艺（1）焊前准备。
应制造出带有一定形状的焊接体，焊接体表面没有氧化物覆着，保证焊接要求。
（2）钎焊过程。
a.焊接回转类刀体毛胚时需要将两段焊接体分别装夹在同轴的夹具上，使用钎料、钎剂将焊接位置封闭，保护焊缝、钎料，保证焊接时不被空气氧化。
焊接过程中要均匀加热，保证合金与结构钢基体受热均匀，否则会出现断刀的问题。
b.钎焊后冷却。
为防止冷却时硬质合金片受到拉应力而出现裂纹。
通常焊接后工件立即放入石灰或木炭粉中，使工件缓慢冷却。
有条件的可在焊后低温回火6-8h。
采用低温回火处理可以消除部分焊接应力，减小硬质合金裂纹的产生。
c.焊后清理。
要清除多余钎料、钎剂和氧化物，需要焊接后将冷却的工件放入沸水中煮1.5小时，再进行喷砂，可清除焊接中附着钎料、钎剂和氧化物，为后续加工打好基础。
（3）钎焊的质量检验。
正常的焊缝应均匀无黑斑，钎料未填满的焊缝不大于焊缝总长10%，焊缝宽度小于0.15mm。
可采用着色法检测硬质合金微裂纹，先将零件表面喷洗，干后喷渗透剂。

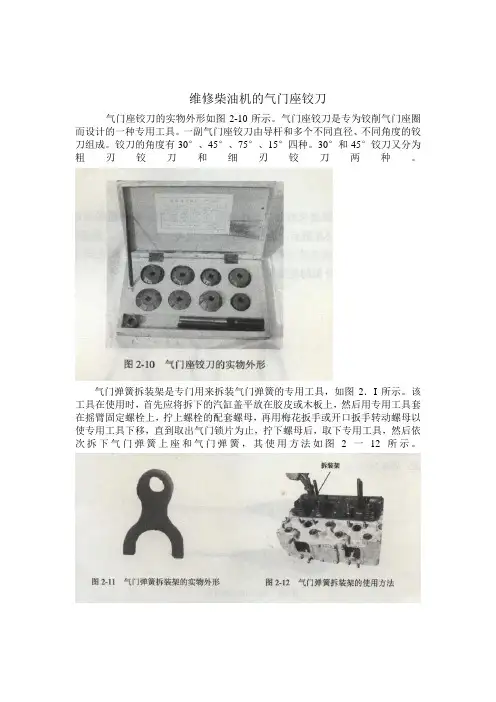

维修柴油机的气门座铰刀
