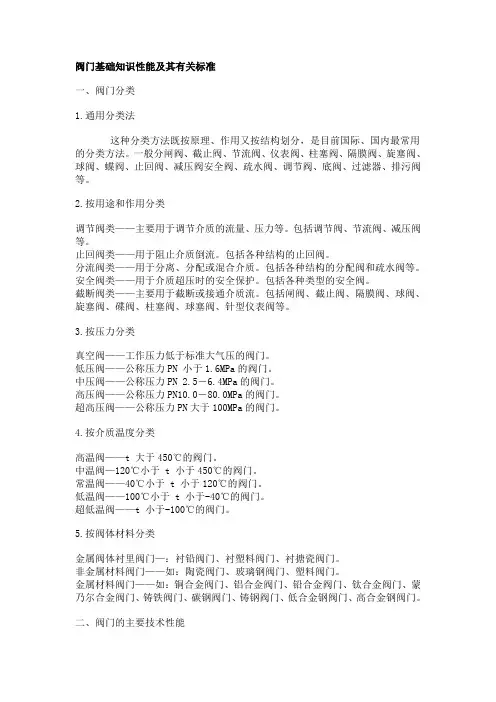

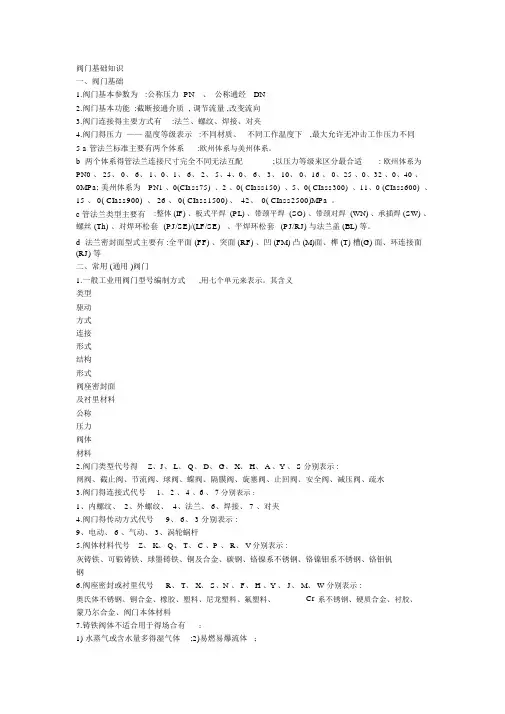

阀门基础知识性能及其有关标准阀门基础知识性能及其有关标准一、阀门分类1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类——用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类——用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类——用于介质超压时的安全保护。

包括各种类型的安全阀。

截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

3.按压力分类真空阀——工作压力低于标准大气压的阀门。

低压阀——公称压力PN 小于1.6MPa的阀门。

中压阀——公称压力PN 2.5－6.4MPa的阀门。

高压阀——公称压力PN10.0－80.0MPa的阀门。

超高压阀——公称压力PN大于100MPa的阀门。

4.按介质温度分类高温阀——t 大于450℃的阀门。

中温阀—120℃小于 t 小于450℃的阀门。

常温阀——40℃小于 t 小于120℃的阀门。

低温阀——100℃小于 t 小于-40℃的阀门。

超低温阀——t 小于-100℃的阀门。

5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。

非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

源比气源和液源容易获得，其电线的敷设和维护也比压缩空气和液压管线简单得多。

阀门电动装置的缺点是构造复杂，在潮湿的地方使用更为困难，用于易爆介质时，需要采用隔爆措施。

阀门电动装置按所驱动的阀门类型不同，可分为Z型和Q型两大类。

Z 型阀门电动装置的输出轴可以转出很多圈，适用于驱动闸阀、截止阀、隔膜阀等；Q型阀门电动装置的输出轴只能旋转90。

，适用于驱动旋塞阀、球阀和蝶阀等。

按其防护类型有普通型、隔爆型（以B表示）、耐热型（以R表示）和三合一型（即户外、防腐、隔爆，以S表示）。

阀门电动装置一般由传动机构（减速器）、电动机、行程控制机构、转矩限制机构、手动-电动切换机构、开度指示器等组成。

2.气动和液动阀门气动阀门和液动是以一定压力的空气、水或油为动力源,利用气缸(或液压缸)和活塞的运动来驱动阀门的，一般气动的空气压力小于0.8MPa,液动的水压或油压为2.5MPa~25MPa。

或隔膜阀；回转型气、液驱动装置用于驱动装置用于驱动球阀、蝶阀或旋塞阀。

液动装置的驱动力大，适用于驱动大口径阀门。

如用于驱动旋塞阀、球阀和蝶阀时，必须将活塞的往复运动转换面回转运动。

除了采用气缸或液压缸的活塞来驱动外，不有采用气动薄膜驱动的，因其行程和驱动力较小，故主要用于调节阀。

3.手动阀门手动阀门是最基本的驱动方式的阀门。

它包括用手轮、手柄或板手直接驱动和通过传动机构进行驱动两种。

当阀门的启力矩较大时，可通过齿轮或蜗轮传动进行驱动，以达到省略的目的。

齿轮传动分直齿圆柱齿轮传动和锥齿传动。

齿轮传动减速比小，适用于闸阀和截止阀，蜗轮传动减速比较大，适用于旋塞闪、球阀和蝶阀。

五、按调节介质参数选用阀门在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。

调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。

属于这类阀门的统称为控制阀，其中分为依靠介质本身动力驱动的称为自驱式控制阀如减压阀、稳压阀等，凡领先上来动力驱动的（如电力、压缩空气和液动力）称为他驱式控制阀，如电动调节阀、气动调节阀和液动调节阀等。

六、按防止介质倒流选用阀门这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。

通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。

旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。

为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

七、阀单位换算1.压力单位1 bar = 100 kPa ；1 kgf/cm2 = 98.07 kPa ；1 psi = 6.89 kPa。

2.长度单位1 in = 25.4 mm3.温度单位℃= (℉-32)x5/9 ；℉= (℃x9/5)+32。

八、阀门的型号编制阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。

阀门型号的标准化对阀门的设计、选用、销售提供了方便。

当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。

《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。

它包括阀门的型号编制和阀门的命名。

1单元2单元3单元4单元5单元6单元7单元表示类型传动方式连接形式结构形式阀座密封面或衬里材料公称压力阀体材料九、阀门的识别涂漆1.阀门产品按阀体材料进行识别涂漆，其颜色按下表阀体材料灰铸铁、可锻铸铁球墨铸铁碳素钢耐酸钢、不锈钢合金钢合金钢黑色银色中灰色天蓝色中蓝色注：（1）耐酸钢、不锈钢允许不涂漆（2）铜合金不涂漆2.为表示阀门产品密封面的材料，应在传动的手轮、手柄、板手上进行识别涂漆、其颜色按下表的规定。

密封面材料铜合金巴氏合金耐酸钢不锈钢渗氮钢渗硼钢硬质合金蒙耐尔合金塑料橡胶铸铁识别涂漆颜色大红色淡黄色天蓝色天蓝色天蓝色深黄色紫红色中绿色黑色注：（1）阀座和启闭件密封面材料不同时，按低硬度材料涂色。

（2）止回阀、涂在阀盖顶部：安全阀、减压阀、疏水阀涂在阀罩或阀帽上。

3.传动机构的涂漆颜色，按下列规定：（1）电动装置：普通型涂中灰色，三合一（户外、防爆、防腐）型涂末蓝色。

（2）气动、液动、齿轮传动等其它传动机构，同产品涂色。

阀门分类阀门的种类很多，且有多种分类的方法。

一、按用途和作用分类截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全用于介质超压时的安全保护。

包括各种类型的安全阀。

阀类二、按主要参数分类1、按压力分类真空阀工作压力低于标准大气压的阀门。

低压阀公称压力PN≤1.6MPa的阀门。

中压阀公称压力PN 2.5~6.4MPa的阀门。

高压阀公称压力PN10.0~80.0MPa的阀门。

超高压阀公称压力PN≥100MPa的阀门。

2、按介质温度分类高温阀t＞450℃的阀门。

中温阀120 ℃≤t≤450 ℃的阀门。

常温阀-40 ℃≤t≤120 ℃的阀门。

低温阀-100 ℃≤t≤-40 ℃的阀门。

超低温阀t＜-100 ℃的阀门。

3、按阀体材料分类非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

三、通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀、安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

阀门常用美国及日本有关标准编号及名称一、美国有关标准ANSI B16.5 钢法兰和法兰管件ANSI B16.10 铁、钢制阀门的结构长度ANSI B16.11 承口焊连接和螺纹连接的锻钢管件ANSI B16.20 钢管法兰用环形垫圈和槽ANSI B16.25 对焊连接端部ANSI B16.34 钢制阀门ASTM A105 碳钢锻件ASTM A126 阀门、法兰和管件用灰铸铁件ASTM A182 锻制和轧制合金钢部件ASTM A193 合金钢螺栓ASTM A194 碳钢和合金钢螺母ASTM A216 碳钢铸件ASTM A217 合金钢铸件ASTM A232 阀门用铬钒合金弹簧钢丝的质量标准ASTM A276 不锈耐热钢棒型材ASTM A320 低温合金钢螺栓ASTM A350 管道用碳素钢、低合金钢锻件ASTM A351 不锈钢铸件ASTM A352 低温碳钢和合金钢铸件ASTM A479 合金钢棒材和型材ASTM A488 铸件焊补程序的合格条件ASTM A540 特殊合金钢螺栓MSS SP25 阀门、管件、法兰与管接头的标志MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的质量标准MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的射线检查标准MSS SP55 阀门、法兰、管接头等铸钢件外观的目视检查API 6D 管线阀门规范API 526 石油精炼工业用钢制法兰连接的安全阀API 527 金属对金属密封面安全阀的一般要求API 528 安全阀铭牌标准API 598 法兰连接的铁制闸阀API 600 法兰或对时连接的钢制闸阀API 602 带缩口的小口径紧凑型碳钢闸阀二、日本有关标准JIS B2001 阀门的公称通径和内径JIS B2002 阀门的结构长度JIS B2201 铁、钢制法兰的压力等级JIS B2202 管法兰用垫片的允许误差JIS B2203 管法兰尺寸的允许误差JIS B2210 铁、钢制管法兰的尺寸标准JIS B2010 青铜阀门JIS B2031 0.5MPa铸铁法兰明焊闸阀JIS B2041 1MPa铸铁法兰截止阀JIS B2043 1MPa铸铁法兰暗焊闸阀JIS B2044 1MPa铸铁法兰明焊闸阀JIS B2045 1MPa铸铁法兰旋启式止回阀JIS B2071 1MPa铸钢法兰截止阀JIS B2073 1MPa铸钢法兰明焊闸阀JIS B2074 1MPa铸钢法兰旋启式止回阀JIS B2081 2MPa铸钢法兰截止阀JIS B2083 2MPa铸钢法兰明焊闸阀JIS B2084 2MPa铸钢法兰旋启式止回阀JIS B8210 蒸汽和气体用弹簧安全阀JIS B8225 安全阀排放系数的测定方法JIS 2212 10Kg/m2 铸钢、铸铁制管法兰的标准尺寸JIS 2214 20Kg/CM2 铸钢、铸铁制管法兰的标准尺寸合理的选用和应用衬氟塑防腐蚀阀门衬氟塑防腐阀门在石油、化工、医药、冶金、电力等行业接触酸碱等强腐蚀介质的装置上已得到了广泛的应用，但对如何选好、用好衬氟塑阀门，根据我们广大用户多年来现场应用的经验，对衬氟塑防腐阀门选用时应对介质温度、压力、压差等几项使用条件提出如下注意事项：衬氟塑阀门使用的介质温度:各类衬氟塑阀门，采用的氟塑料是F46（FEP），使用的介质温度不能超过150℃（介质温度短时间可到150℃，长时间的使用温度应控制在120℃内），否则，阀门的各部件衬的F46易软化、变形，致使阀门关不死、泄漏量大。
