切变模量
测材料切变模量
姓名： 唐智浩 学号：36050222
一、实验目的
1、用扭角仪测定中碳钢材料在比例极限内转角与扭矩的关系；
2、电测法测定中碳钢材料在比例极限内扭转切应力与切应变的关系
3、测定中碳钢材料的切变模量G ；
二、实验原理与方法 1、扭角仪测试原理
扭角仪是在小变形前提下，通过测量圆周上一点的切线位移来得到试件两截面相对扭转角的实验装置。
等截面圆轴在比例极限内扭转时，若相距为L 的两横截面之间扭矩为常值，则两横截面间的扭转角为：
b
δϕ=
T L T Lb ∆∆
p
TL
GI ϕ=
b
δϕ=
增量法：
p p
TL TLb G I I ϕδ==
每一级载荷增量下 1
n
i
i G
G ==
∑
2、电测法测扭转切应变
设所取正方形的边长为a,则有：
微体变形图
H
D’
DD AD
γ'≈
45/cos()o DD DH '
==0
45DH
BD
ε-=
AD a
=BD
=0
45452DD AD
a
a
εγε--'≈=
== 圆轴表面的扭转切应力的计算：
p
T W τ=
三、实验步骤 1、拟定加载方案
2、草拟实验所需各类数据表格
3、测量试件尺寸
4、试验机准备、试件安装和仪器调整
5、确定组桥方式、接线和设置应变仪参数
6、检查及试车
7、进行试验
8、整理各种仪器设备，结束试验
四、数据列表
试验时间：2007-12-7 本组同学：唐智浩、陈世春
等截面圆轴在比例极限内扭转时，微体的切应力与切应变的关系为：
G τγ
=0
452p p
T T G W W τγγε-=
==
4545
22γεε-==-0452()i i p
i T G W ε-∆=
∆增量法： 每一级载荷增量下
1
n
i
i G
G n
==
∑+450
-450
P
百分表
试验机号：8 计算机号：8 应变仪号：8 试件号：8
压力臂a=128mm 扭转力臂b=64mm 轴直径d=40mm 轴长度L=132mm
电路图如下：
实验装置图
P
B
B
A
C
D
应变仪
R
仪内电阻
上+45
上-45 B
侧片
温补片
R
仪内电阻
应变仪
B
A
C
D
1/4桥
1/2桥
数据记录: ① 1/4桥:
加载数（KN ）
通道1 通道2 通道3 通道4 百分表(mm) 1 0 0 0 0 0 2 -71 51 -76 49 0.051 3 -140 106 -141 105 0.102 4 -208 158 -218 152 0.158 5
-274
216
-286
211
0.210
A
C
C
D
D
应变仪
应变仪
R
R
下+45
下-45 上-45 上+45
下-45
下+45
1/2桥
全桥
A
② 半桥:
加载数（KN ）
通道1 通道2 百分表(mm)
1 0 0
0 2 122 124 0.055 3 246 248 0.098 4 369 373 0.150 5
493
498
0.209
③ 全桥：
加载数（KN ）
通道1 百分表（mm ）
1 0 0
2 247
0.042 3 493 0.092 4 740 0.144 5
987
0.198
五、数据处理
1、扭转角测切变模量：
i i i i p i p
T L T Lb
G I I ϕδ∆∆=
=
∆∆
2、应变测切变模量：
其中W P =πd 3/16 =1.2566*10-5m 3 I p =πd 4/32=2.5132*10-7m 4 a=0.128m b=0.064m L=0.132m d=0.040m
应变差值： ① 1/4桥：
加载数（KN ） △T (N*m) △ε1
△ε2
△ε3
△ε4 百分尺(mm)
1
2 128 71 51 76 49 0.051
3 128 69 55 65 56 0.051
4 128 68 52 63 47 0.056
5 128 6
6 58 68 59 0.052 平均 128
68.5
54
68
57.25
0.0525
得△ε=60.8125*10-6, △T=128N*m ，△δ=0.0525*10-3m ， 则由扭转角测得 G=81.96GPa 由应变仪测得 G=83.75GPa
② 1/2桥：
加载数
△T(N*m)
2△ε1
2△ε
2
百分表(mm)
0452()i i p
i T G W ε-∆=
∆
（KN）
1
2 128 122 124 0.055
3 128 12
4 124 0.043
4 128 123 12
5 0.052
5 128 124 125 0.059
平均128 123．25 124．5 0．05225 得△ε=61.9375*10-6,△T=128N*m，△δ=0.05225*10-3m，
则由扭转角测得G=82.35GPa
由应变仪测得G=82.23GPa
③全桥：
加载数（KN）△T(N*m) 4△ε百分表(mm)
1
2 128 247 0.042
3 128 246 0.050
4 128 247 0.052
5 128 247 0.054
平均128 246．75 0．0495
得△ε=61.6875*10-6,△T=128N*m，△δ=0.0495*10-3m，
则由扭转角测得G=86.92GPa
由应变仪测得G=82.56GPa
六、实验结果讨论和改进意见
实验结果和事实比较符合。
但是发现在1/4的测量中，应变片1、3的值偏大，2、4的值偏小，但是应变差平均值稳定在60左右。
这就证明应变片在贴边的过程中，可能没有严格按照45度进行，导致一个应变片偏大，另一个偏小。
实验装置方面，也存在一定的问题。
比如实验机在调整到相应的载荷时，过一段时间载荷又不稳定而发生变化。
建议可以在测量方法上采取措施消除这种载荷不稳定引起的误差：在1-5KN加载的时候记录应变仪的读书，再在5-1KN卸载的时候再读一次应变仪的读数，两次取平均值，应该可以减小此类误差。
另外，百分表容易松动或者倾斜，在实验之前，应检查百分表的安装是否正确。
11。

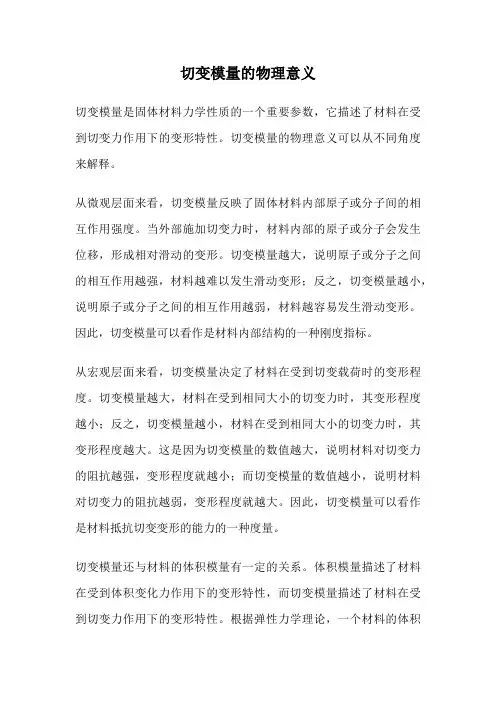

切变模量的物理意义
切变模量的物理意义切变模量是固体材料力学性质的一个重要参数，它描述了材料在受到切变力作用下的变形特性。
切变模量的物理意义可以从不同角度来解释。
从微观层面来看，切变模量反映了固体材料内部原子或分子间的相互作用强度。
当外部施加切变力时，材料内部的原子或分子会发生位移，形成相对滑动的变形。
切变模量越大，说明原子或分子之间的相互作用越强，材料越难以发生滑动变形；反之，切变模量越小，说明原子或分子之间的相互作用越弱，材料越容易发生滑动变形。
因此，切变模量可以看作是材料内部结构的一种刚度指标。
从宏观层面来看，切变模量决定了材料在受到切变载荷时的变形程度。
切变模量越大，材料在受到相同大小的切变力时，其变形程度越小；反之，切变模量越小，材料在受到相同大小的切变力时，其变形程度越大。
这是因为切变模量的数值越大，说明材料对切变力的阻抗越强，变形程度就越小；而切变模量的数值越小，说明材料对切变力的阻抗越弱，变形程度就越大。
因此，切变模量可以看作是材料抵抗切变变形的能力的一种度量。
切变模量还与材料的体积模量有一定的关系。
体积模量描述了材料在受到体积变化力作用下的变形特性，而切变模量描述了材料在受到切变力作用下的变形特性。
根据弹性力学理论，一个材料的体积模量与切变模量之间存在着固定的数学关系。
具体来说，切变模量等于体积模量乘以一个常数，这个常数与材料的内部结构有关。
因此，通过测量切变模量和体积模量，可以进一步了解材料的内部结构特征。
切变模量是描述固体材料切变变形特性的一个重要物理量，它反映了材料内部结构的刚度，决定了材料在受到切变力作用下的变形程度，与材料的体积模量有一定的关系。
通过研究和测量切变模量，可以更深入地了解材料的力学性质和内部结构，为材料的设计和应用提供重要参考。
切变模量的计算公式
切变模量的计算公式
G = τ / γ。
其中，G表示切变模量，τ表示材料受到的剪切应力，γ表示材料的剪切应变。
另外，切变模量还可以通过材料的弹性模量和泊松比来计算。
弹性模量通常用符号E表示，泊松比通常用符号ν表示。
切变模量和弹性模量之间的关系可以通过以下公式表示：
G = E / (2 (1 + ν))。
在这个公式中，E表示弹性模量，ν表示泊松比。
这个公式适用于各向同性材料，对于非各向同性材料，切变模量的计算会更加复杂，需要考虑材料在不同方向上的性质。
此外，对于一些特定的材料，比如金属、聚合物、陶瓷等，还可以根据材料的密度和声速来计算切变模量，但这需要使用更复杂的公式和理论模型。
总之，切变模量的计算公式可以根据材料的性质和所处的应力状态来选择合适的公式进行计算。
在工程实践中，通常会根据具体情况选择最适合的计算方法来获得准确的切变模量数值。

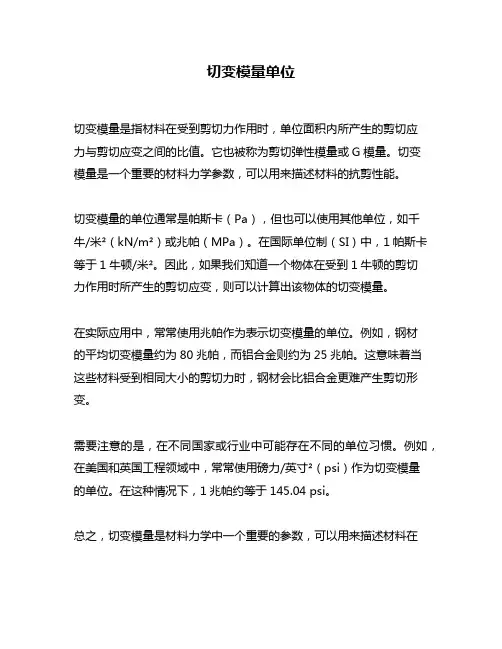

切变模量单位
切变模量单位
切变模量是指材料在受到剪切力作用时，单位面积内所产生的剪切应
力与剪切应变之间的比值。
它也被称为剪切弹性模量或G模量。
切变
模量是一个重要的材料力学参数，可以用来描述材料的抗剪性能。
切变模量的单位通常是帕斯卡（Pa），但也可以使用其他单位，如千
牛/米²（kN/m²）或兆帕（MPa）。
在国际单位制（SI）中，1帕斯卡等于1牛顿/米²。
因此，如果我们知道一个物体在受到1牛顿的剪切
力作用时所产生的剪切应变，则可以计算出该物体的切变模量。
在实际应用中，常常使用兆帕作为表示切变模量的单位。
例如，钢材
的平均切变模量约为80兆帕，而铝合金则约为25兆帕。
这意味着当
这些材料受到相同大小的剪切力时，钢材会比铝合金更难产生剪切形变。
需要注意的是，在不同国家或行业中可能存在不同的单位习惯。
例如，在美国和英国工程领域中，常常使用磅力/英寸²（psi）作为切变模量
的单位。
在这种情况下，1兆帕约等于145.04 psi。
总之，切变模量是材料力学中一个重要的参数，可以用来描述材料在
受到剪切力作用时的抗剪性能。
它的单位通常是帕斯卡或兆帕，但也可能存在其他单位习惯。
剪切模量和切变模量
剪切模量和切变模量
剪切模量和切变模量是材料力学中的两个重要概念，用于描述材料的力学性质。
本文将分别介绍剪切模量和切变模量的定义、计算方法、影响因素等方面的知识。
一、剪切模量
1. 定义：剪切模量是指在材料受到平行于其平面的直角剪应力时，单位剪应力下产生的应变比。
剪切模量通常用G表示。
2. 计算方法：剪切模量的计算方法是通过剪应力和剪应变的比值得出，公式如下：
G = τ/γ
其中，G表示剪切模量，τ表示剪应力，γ表示剪应变。
3. 影响因素：材料的剪切模量受到材料成分、结构和温度等因素的影响。
一般来说，金属的剪切模量较大，纤维素、木材等非金属材料的剪切模量较小。
此外，材料的结构也会影响其剪切模量，例如晶粒尺寸、有序程度等因素都会对剪切模量产生影响。
二、切变模量
1. 定义：切变模量是指在材料受到沿着垂直于其平面的剪切应力时，单位切应力下产生的应变比。
切变模量通常用G’表示。
2. 计算方法：切变模量的计算方法是通过切应力和切应变的比值得出，公式如下：
G’ = τ/γ’
其中，G’表示切变模量，τ表示切应力，γ’表示切应变。
3. 影响因素：切变模量受到的影响因素与剪切模量类似，包括材料成分、结构和温度等因素。
但是，由于切变模量的定义不同于剪切模量，因此计算方法和影响因素也会有所不同。
综上所述，剪切模量和切变模量是描述材料力学性质的两个重要参数。
深入了解这两个参数的定义、计算方法和影响因素对于材料科学研究和工程应用都具有重要意义。
不锈钢切变模量
不锈钢切变模量不锈钢是一种常用的金属材料，具有耐腐蚀、耐高温、耐磨损等特点，被广泛应用于建筑、汽车、航空航天等领域。
在工程设计和材料选择过程中，了解材料的力学性能是至关重要的，其中切变模量是一个重要的指标。
切变模量描述了材料在受到剪切力作用时的变形能力，是衡量材料刚度和弹性的指标。
不锈钢的切变模量通常用符号G表示，单位为帕斯卡（Pa）。
切变模量可以通过试验测量得到，也可以根据材料的力学性质进行计算。
不锈钢的切变模量与其化学成分、晶体结构以及热处理状态等因素有关。
不锈钢的化学成分对其切变模量有影响。
不同的不锈钢材料含有不同的合金元素，例如铬、镍、钼等。
这些合金元素可以改变不锈钢的晶体结构和力学性能，进而影响其切变模量。
例如，含有较高铬含量的不锈钢具有较高的切变模量，因为铬元素可以增强不锈钢的硬度和强度。
不锈钢的晶体结构对其切变模量也有影响。
不锈钢通常具有面心立方结构或体心立方结构。
不同的晶体结构对应着不同的原子排列方式和结构紧密度，从而影响了材料的力学性能。
面心立方结构的不锈钢通常具有较高的切变模量，而体心立方结构的不锈钢通常具有较低的切变模量。
不锈钢的热处理状态也会对其切变模量产生影响。
热处理可以改变不锈钢的晶体结构和组织状态，从而影响其力学性能。
例如，经过固溶处理和时效处理的不锈钢通常具有较高的切变模量，因为这些处理过程可以使不锈钢中的合金元素均匀分布，并形成细小的析出相。
不锈钢的切变模量受到多种因素的影响，包括化学成分、晶体结构和热处理状态等。
在工程设计中，选择合适的不锈钢材料并了解其切变模量是确保结构安全和性能稳定的重要步骤。
通过合理的材料选择和设计，可以充分发挥不锈钢的优势，并满足工程项目的需求。
