GD414硅橡胶
硅橡胶6144标准号
硅橡胶6144标准号
此外，硅橡胶6144标准号也可能与特定的行业标准相关，比如
汽车制造、电子设备、医疗器械等行业都可能有与硅橡胶相关的标准。
这些标准可能涉及到硅橡胶制品的使用环境、耐热性能、耐化
学性能、机械性能等方面的要求。
总的来说，硅橡胶6144标准号可能涉及到硅橡胶制品的材料、
加工、性能、测试方法等方面的标准规范，也可能与特定行业的标
准相关。
如果需要具体了解该标准号的含义，建议向相关行业协会、标准化组织或者专业机构进行咨询，以获取详细的信息。
超全!硅橡胶种类、配方、生产工艺及用途
超全！硅橡胶种类、配方、生产工艺及用途硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。
分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。
硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。
1944年前后由美国DowCorning 公司和GeneralElectric公司各自投入生产。
我国在60年代初期研究成功并投入工业化生产。
现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。
1、硅橡胶的分类和特性1.1分类硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。
1.2特性(1)耐高、低温性在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。
例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。
硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。
硅橡胶在高温下连续使用寿命见表1。
(2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。
硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。
(3)电绝缘性能硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较小,燃烧后生成的二氧化硅仍为绝缘体。
此外,硅橡胶分子结构中碳原子少,而且不用炭黑作填料,因此在电弧放电时不易发生焦烧,在高压场合使用十分可靠。
载人航天器用GD414硅橡胶气体释放规律研究
生命科学仪器 2023年第21卷/第6期技术与应用89载人航天器用G D 414硅橡胶气体释放规律研究张兰涛1 韩 艳2 白梵露1 侯永青1(1.北京空间飞行器总体设计部,北京1000942.上海宇航系统工程研究所,上海201109)摘要 为更好地控制载人航天器中丙酮㊁六甲基环三硅氧烷(D 3)和八甲基环四硅氧烷(D 4)的有害气体水平,指导载人航天器研制中微量有害气体控制,文章通过对G D 414-稀硅橡胶在不同固化时间㊁温度和压力条件下的丙酮㊁D 3和D 4气体释放规律进行了研究㊂结果显示随着G D 414硅橡胶固化时间延长,丙酮㊁D 3和D 4的释放量显著下降,50ħ高温72小时和5k P a 低压72小时可显著加速丙酮㊁D 3和D 4的释放㊂文章最后为载人航天器针对G D 414硅橡胶的脱气提供了提出了一些建议㊂关键词 载人航天器;G D 414硅橡胶;气体释放R e s e a r c h o n G a s R e l e a s e o f G D 414S i l i c o n e R u b b e r f o r M a n n e d S pa c e c r a f t Z H A N G L a n t a o 1,H A N Y a n 2,B A I F a n l u 1,H O U Y o n g q i n g1(1.B e i j i n g I n s t i t u t e o f S p a c e c r a f t S y s t e m E n g i n e e r i n g ,B e i j i n g 100094,C h i n a 2.A e r o s p a c e S y s t e m E n g i n e e r i n g S h a n g h a i ,S h a n gh a i 201109,C h i n a )ʌA b s t r a c t ɔI n o r d e r t o b e t t e r c o n t r o l t h e h a r m f u l g a s e s o f a c e t o n e ,h e x a m e t h y l c y c l o t r i s i l o x a n e (D 3)a n d o c t a m e t h yl -c y c l o t e t r a s i l o x a n e s (D 4)i n m a n n e d s pa c e c r a f t .I n t h e a r t i c l e ,t h e a c e t o n e ,D 3a n d D 4r e l e a s e o f G D 414-d i l u t e s i l i -c o n e r ub b e r w i t h d i f f e r e n tc u r i n g t i m e ,t e m pe r a t u r e a n d p r e s s u r e w e r e s t u d i e d .T h e r e s u l t s s h o w e d t h a t w i t h t h e i n c r e a s e of c u r i ng t i m e o f G D 414-d i l u t e s i l i c o n e r u b b e r ,th e r e a l e s e o f t h e a c e t o n e ,D 3a n d D 4w e r e si g n i f i c a n t l yd e c r e a s e d ,a n d t h e t h e r e a l e s e o f t h e a c e t o n e ,D 3a n d D 4c o u l d b e a c c e l e r a t e d b y 72h a t 50ħa n d 72h u n d e r 5k P a .F i n a l l y ,s o m e s u g g e s t i o n s w e r e p r o v i d e d f o r t h e d e g a s s i n g o f G D 414s i l i c o n e r u b b e r i n t h e m a n n e d s pa c e c r a f t .ʌK e y wo r d s ɔm a n n e d s p a c e c r a f t ;G D 414s i l i c o n e r u b b e r ;g a s r e l e a s e .中图分类号:T F 533.2+1 文献标识码:A D O I :10.11967/20232112191 引言载人航天器舱内使用了较多非金属材料,这些非金属材料会释放出各种微量有害气体[1,2]㊂其中舱内使用较多的胶黏剂G D 414硅橡胶(又称双组份室温硫化硅橡胶)会释放丙酮㊁六甲基环三硅氧烷(D 3)和八甲基环四硅氧烷(D 4),导致舱内微量有害气体浓度升高㊂国际空间站对丙酮㊁D 3和D 4提出了相应指标控制要求,即航天器最大允许浓度(S MA C ,S pa c e c r a f t m a x i m u m a l l o w ab l ec o n c e n t r a t i o n ),其中丙酮的S MA C 值为52m g/m 3,D 3的S MA C 值为9m g/m 3,D 4的S MA C 值为12m g/m 3,超出此浓度限值后,可能会影响航天员产生身体健康[3,4]㊂为减少载人航天器舱内G D 414硅橡胶的微量有害气体释放量,文章对G D 414在不同环境条件下的丙酮㊁D 3和D 4的气体释放量进行了研究,获取了硅橡胶加速释气的时间和压力条件,在实际应用层面提出了适用于载人航天器研制流程的硅橡胶加速释气措施及建议,进而更具体地指导G D 414硅橡胶的使用及载人航天器有害气体预防控制㊂2 材料制备及检测方法2.1 材料制备与分组(1)试验样品:G D 414-稀硅橡胶,生产厂家为中蓝晨光有限公司㊂(2)样品制备:取样品10g,均匀涂抹在100mm*100mm 的锡箔纸上,涂抹后的厚度不大于3mm ,放置于湿度50%-70%的常温环境中固化[5]㊂(3)样品分为如下组别:a )样品固化48小时后26ħ常温3天后测试;b )样品固化48小时后50ħ高温3天后测试;c )样品固化48小时后,5k pa 低压处理3天后26ħ测试;d )样品固化48小时后,50ħ高温处理3天后26ħ测试;e )样品固化21天后26ħ常温3天后测试.2.2 加速脱气处理方法(1)低压脱气技术与应用生命科学仪器 2023年第21卷/第6期90将样品平放入真空罐中,将真空罐压力抽至5k p a ʃ0.1k pa ,时间持续3天;(2)高温脱气将样品放入高温烘烤箱中,将加热箱的温度设定在50ħʃ1ħ,时间持续3天;2.3 气体检测设备与检测方法检测设备:热脱附气质联用系统(型号100-7890B -5977B )㊁V O C 测试样品预处理箱(型号V -MH-24)㊁T e n a x 管㊁采样袋(规格5L )㊂检测方法:室温条件下,将样品放入采样袋中,密封样品袋并抽干袋内空气,确认气密性后冲入60%高纯氮气,袋子在测试温度26ħ或50ħ下放置72小时后,采用T e n a x 管采集D 3和D 4气体,将采集气体通过热脱附/气相色谱质谱联用系统分析D 3和D 4的含量(μg /g )[6,7]㊂色谱柱类型为D B -5M S ,色谱分析的详细条件如表1所示,线性方程和检出限如表2所示㊂表1 色谱分析条件热脱附条件脱附温度,ħ300脱附时间,m i n 15m i n 脱附气流量,m l /m i n 80脱附气压力,k P a46冷阱温度,ħ-20冷阱加热温度,ħ300载气高纯氦气G C 设置条件升温程序40ħ保留2m i n ,以3ħ/m i n 升温到92ħ,再以20ħ/m i n升温到280ħ保留15m i n 分流比30:1载气流量,m L /m i n43M S 设置条件离子源温度,ħ230溶剂切除时间,m i n 4m i n表2 线性方程及检出限目标物工作曲线线性范围(n g)线性回归方程Y=k x +b线性相关系数K方法检出限(n g)D 310n g -1000n g y=11530x -161300.999810n g D 410n g -1000n gy=2093x +135900.999610n g3 结果及讨论3.1 随固化时间变化的释放规律 G D 414-稀硅橡胶在固化48小时和固化后放置21天后的微量有害气体检测结果如表3所示㊂由表中数据可知,与固化48小时的释放量相比,固化后放置21天的D 3㊁D 4㊁丙酮释放量分别下降了的100%㊁100%和83.3%,由此可知随着固化时间的延长,D 3㊁D 4及丙酮的释放量均显著下降㊂在载人航天器舱内使用时,为减少在轨气体释放量,应尽早使用G D 414硅橡胶,以尽量延长其固化时间㊂3.2 随温度变化的释放规律 G D 414-稀硅橡胶固化48小时后分别在26ħ和50ħ的条件下的微量有害气体检测结果如表4所示,由表中数据可知,与26ħ测试条件的释放量相比,50ħ测试条件的D 3㊁D 4㊁丙酮释放量分别增加了的425%㊁239%和188%,结果表明高温能够显著加速D 3㊁D 4及丙酮的释放,这与林晓娜等在环境温度对室内装修有害气体释放影响的研究中发现的规律一致[8-10]㊂在此基础上,本研究发现舱内使用的硅橡胶的气体释放也遵循此项规律㊂因此,在对于载人航天器密封舱内使用的G D 414硅橡胶,可通过提高舱内温度,加速已使用的G D 414微量有害气体的释放㊂表3 G D 414-稀硅橡胶固化48小时和固化21天释气数据T a b l e 3 T h e d a t a o f ga s e s r e l e a s e i n 48h a n d 21d f o r G D 414-d i l u t e s i l i c o n e r ub b e r .有害气体种类固化48小时(μg /g )固化后放置21天(μg /g )固化21天较48小时减少比例D 30.3930100%D 40.3490100%丙酮3.5820.598183.3%表4 G D 414-稀硅橡胶在26ħ和50ħ测试条件下释气数据T a b l e 4 T h e d a t a o f ga s e s r e l e a s e a t 26ħ和50ħf o r G D 414-d i l u t e s i l i c o n e r ub b e r .有害气体种类26ħ条件测试(μg /g )50ħ条件测试(μg /g )50ħ较26ħ的增加比例D 30.3932.063425%D 40.3491.183239%丙酮3.58210.302188%生命科学仪器 2023年第21卷/第6期技术与应用913.3 随压力变化的释放规律 G D 414-稀硅橡胶在未经过脱气处理和经过5k P a 常温脱气处理3天后的微量有害气体检测结果如表5所示㊂由表中数据可知,与未经脱气处理组相比,5k P a 常温脱气处理3天条件下的D 3㊁D 4㊁丙酮释放量分别降低了的51.6%㊁84.9%和67.9%,由上述数据可知,低压环境有助于D 3㊁D 4及丙酮的释放㊂这与俞进等在载人航天器密封舱非金属材料低压脱出有害气体试验研究中发现的规律一致[11-13],酮类气体在低压环境下的脱出量高于常压[11]㊂因此,在载人航天器在使用G D 414硅橡胶后,可通过一次性低压环境,加速降低其微量有害气体的释放量㊂表5 G D 414-稀硅橡胶在低压前后释气数据T a b l e 5 T h e d a t a o f ga s e s r e l e a s eb e f o r e a n d a f t e r l o w p r e s s u r e f o r G D 414-d i l u t e s i l ic o n e r u b b e r .有害气体种类5K P a 低压释气前(μg /g )5K P a 低压释气后(μg /g )低压条件降低气体释放量比例D 30.3930.190351.6%D 40.3490.052784.9%丙酮3.5821.148667.9%4 结论与建议从试验所得数据可看出,不同固化时间㊁温度及压力条件,可显著影响G D 414硅橡胶的微量有害气体释放,根据所获得的试验数据,总结出如下结论与建议:1)随着固化时间的延长,G D 414硅橡胶中的D 3㊁D 4及丙酮的释放量均可显著下降㊂在载人航天器舱内使用时,为减少在轨气体释放量,应在研制时尽早使用G D 414硅橡胶,尽量延长航天器在发射前的地面固化时间,可有效降低舱内丙酮㊁D 3和D 4的是释放㊂2)高温能够显著加速D 3㊁D 4及丙酮的释放,对于使用了大量G D 414硅橡胶的产品,应在设备装舱前尽量使用高温环境加速硅橡胶的气体释放,从而避免装舱后成为整舱的释放源㊂对于整舱状态下,适当提升舱内温度,也可实施整舱加速释气㊂3)低压环境有助于G D 414硅橡胶中D 3㊁D 4及丙酮的释放,对于使用了G D 414硅橡胶,且不耐高温的设备,可选用此项措施进行单机设备的释气㊂整舱状态也可在真空热试验期间,开展整舱低压释气㊂综上所述,载人航天器密封舱内G D 414硅橡胶使用较为普遍,其微量有害气体释放也会影响到整舱气体环境[14,15],本研究通过在不同固化时间㊁温度和压力条件下的G D 414硅橡胶气体释放研究,总结出了其释放规律,从而为后续载人航天器研制过程中降低G D 414硅橡胶的释放提出了措施建议㊂参考文献[1]祁章年,杨天德,顾鼎良等.航天环境医学基础[M ].北京:国防工业出版社,2001:166[2]俞进,于潇,魏传锋.载人航天器密封舱内非金属材料控制[J ].航天器环境工程.2011,28(6):601-604.[3]柳毅,余建祖,谷清.载人密封舱有害气体研究[C ].大气环境科学技术研究进展.:459-462.[4]S pa c e c r a f t m a x i m u m a l l o w ab l ec o n c e n t r a t i o n s f o r a i r b o r n e c o n t a m i n a n t s ,N A S A-J S C -20584,2020.[5]邹丞,陈夷,向小平,何雪,张明民.G D 414单组分室温硫化硅橡胶施工方法[J ].工程与试验,2019,59(3):66-67[6]孙梦雪,李清波,吕晓宁,等.校园室内环境空气中环状挥发性甲基硅氧烷浓度水平及其健康风险评价[J ].生态毒理学报,2016,11(4):194-203.[7]D e t e r m i n a t i o n o f o f f g a s s i n g p r o d u c t s f o r m m a t e r i a l s a n d a s -s e m b l e d a r t i c l e s t o b e u s e d i n a m a n n e d s pa c e v e h i c l e c r e w c o m pa r t m e n t E C S S -Q-70-29C ,2008[8]林晓娜,孙璐,仝文娟,顾丽娜,徐爽,张翔宇,沈隽,王敬贤.环境温度对室内装修有害气体释放影响的研究[J ].森林工程,2011,27(2):41-43[9]任小孟,徐新宏,方晶晶,等.非金属材料高温释放气体与火灾预警研究[J ].消防科学与技术,2018,37(11):1501-1503.[10]孙书,李秀杰,李伟煜,等.航天器用G D 414硅橡胶材料的湿热老化试验与贮存寿命预测[J ].失效分析与预防,2020,15(2):78-83.[11]俞进.载人航天器密封舱非金属材料低压脱出有害气体试验研究[J ].航天器环境工程,2013,30(5):504-508[12]顾秀杰,王少波,韦桂欢,等.非金属材料脱气研究进展[J ].舰船科学技术,2006,28(6)[13]吴亮东,冷文军,赵俊涛,等.密封空间非金属测量V O C散发模型研究[J ].舰船科学技术,2010,32(4):102-104.[14]丁栋,陈联,孙冬花,等.载人密封舱微量有害气体检测与校准技术研究[J ].真空与低温,2021,27(3):218-223.[15]何端鹏,袁翠萍,王楠,等.灌封用硫化硅橡胶空间适用性分析[J ].南京航空航天大学学报,2019,51(z 1):118-124.。
常用电子元器件粘接剂的种类
常用电子元器件粘接剂的种类在电装工艺中，粘固单只引脚（线）负重不超过7克的电感、电容、电阻等插装元器件，以提高其抗振动和冲击能力。
a)2216灰色B/A组分环氧胶粘剂（3M）2216环氧胶粘剂是弹性双组分环氧胶粘剂，在室温下固化。
具有高剪切和剥离强度特性，同时保持高度弹性的粘接，这款非常适合抗振、耐热膨胀和耐收缩的涂覆。
也能承受非常寒冷的温度，且不会变脆。
2216环氧胶粘剂在室温下，活性期90分钟，方便重新定位和调整。
它会在7天内慢慢固化，但也可以加热固化，在93℃仅需30分钟。
b)DP190灰色环氧胶粘剂（3M）环氧胶粘剂190是一种双组份环氧树脂胶粘剂，以高剪切和剥离强度著称，具有卓越性能。
具有高度相容性，我们配制这款环氧胶粘剂以粘接到极广范围的材料，如金属、陶瓷、木材、纤维印版、玻璃、橡胶和各类塑料。
环氧胶粘剂190具有较高的模量。
活性期90分钟，所以这款环氧胶粘剂允许的调整和精确的点胶时间较长。
环氧胶粘剂190达到操作强度约10小时，7-14天的室温固化时间。
以1：1混合比，这种环氧胶粘剂具有低粘度，方便点胶。
此外，环氧胶粘剂190表现出良好的环境老化特性，具有长期稳定性。
c)GD414单组份室温硫化硅橡胶（中蓝晨光化工研究院有限公司）GD414属于中性单组份室温硫化硅橡胶。
产品硫化时对金属无腐蚀性，具有高强度、高断裂伸长率，可在-60℃～200℃范围内长期使用并有十分优异的耐紫外光、耐气候老化及良好的电绝缘性能等特点。
使用时，用乙醇或丙酮将粘接件表面灰尘、油污擦洗干净，待溶剂挥发后把胶从胶管中挤出，将GD-414少量均匀涂于粘接面，放置在20℃~35℃，湿度≥50%环境下24小时后可以移动，粘接强度1周后达到最高。
本产品放置在低温、干燥环境下保存；贮藏期为半年。
d)南大703（白）和704（黑）室温硫化硅橡胶（江苏粟阳康达化工有限公司）南大703（白）为RTV室温固化硅橡胶，它具有无毒、无味、无腐蚀、无环境污染，耐高低温、耐老化、耐臭氧、耐紫外线、耐化学试剂、电绝缘性能好，使用寿命长等优良性，固化速度快，工艺性能好。
非金属库材料牌号一览
非金属库材料牌号一览透明材料塑料胶粘剂橡胶密封剂燃料涂料绝缘材料纺织材料润滑材料透明材料是在天然高分子或合成树脂内加入填料和助剂形成的高分子材料。
按材料加工特点可以分为热塑性和热固性塑料两大类，共45种材料。
YB-2航空有机玻璃YB-3航空有机玻璃YB-4航空有机玻璃DYB-3航空有机玻璃DYB-4航空有机玻璃工业有机玻璃烟色有机玻璃航空用硅酸盐玻璃航空用增强硅酸盐玻璃层合玻璃玻璃－塑料复合透明材料电加热玻璃塑料本数据库收集了12种航空用硅酸盐和有机玻璃等透明材料。
低密度聚乙烯高密度聚乙烯聚乙烯制品聚丙烯玻璃纤维增强聚丙烯阻燃聚丙烯聚苯乙烯及制品ABS；玻璃纤维增强ABS聚四氟乙烯树脂SFG-1、SFG-2聚四氟乙烯管SFB-1、2、3聚四氟乙烯板SFBN聚四氟乙烯棒SFM-1、2、3聚四氟乙烯薄膜聚四氟乙烯热收缩管聚四氟乙烯钢丝编织增强软管组件聚四氟乙烯复合制品填充聚四氟乙烯制品聚四氟乙烯生料带聚三氟氯乙烯全氟共聚物全氟共聚物制品聚酰胺聚碳酸酯玻璃纤维增强聚碳酸酯聚对苯二甲酸乙二酯聚对苯二甲酸丁二酯聚甲醛氯化聚醚酚醛塑料粉酚醛玻璃纤维塑料改性新酚压塑料脲甲醛树脂氨基膜塑料三聚氰胺甲醛树脂氨基模塑料不饱和聚脂玻璃纤维增强塑料聚邻苯二甲酸二烯丙酯GS-30有机硅树脂及模塑料GS-33有机硅树脂及模塑料无溶剂有机硅树脂及模塑料聚Feng注射级聚醚feng聚苯硫醚改性聚苯醚YS20可熔性聚酰亚胺模塑粉YS30注塑型聚醚酰亚胺及制品胶粘剂本数据库收录树脂基结构和非结构胶粘剂共58种，根据用途分为板-板胶、面板胶、芯条胶、发泡胶、底胶、修补胶、点焊胶、导电胶、厌氧胶、压敏胶带等种类。
自力－2胶粘剂J-01胶粘剂J-03胶粘剂SF-1胶粘剂J-04胶粘剂J-15胶粘剂J-42结构胶粘剂SY-18,SY-18A中温固化结构胶粘剂J-40中温固化结构胶粘剂SY-16胶粘剂HS-1胶粘剂SY-14胶粘剂J-23-1无孔蜂窝结构胶粘剂J-23-2蜂窝结构胶粘剂J-30无孔蜂结构胶粘剂NHJ-44胶粘剂J-47中温固化结构胶粘剂SY-13胶粘剂铁猫牌204胶粘剂JX-9胶粘剂J-44-1胶液SY-P1高温带状发泡结构胶J-29带状发泡结构胶粘剂J-60耐高温粉状发泡胶粘剂SLP-1发泡胶粘剂SY-P2中温带状发泡结构胶ZWD-1中温固化带状发泡胶FFP-125中温固化粉状发泡胶粘剂J-59粉状发泡胶粘剂SY-D3抑制腐蚀底胶JW-1胶粘剂飞机Ⅰ号修补胶粘剂飞机Ⅱ号修补胶粘剂J-48修补胶425点焊胶KH-120胶粘剂SY-11导电胶DAD-40导电胶Y-150厌氧胶GY-210、GY-230厌氧胶GY-240、GY-245、GY-260厌氧胶GY-250、GY-255厌氧胶GY-280厌氧胶GY-340厌氧胶HH-Y-5厌氧胶JD-2自粘带JD-5双面压敏胶粘带JD-23锦丝绸压敏胶粘带KH-505胶粘剂J-27、J-27H耐高温胶粘剂铁锚101胶铁锚牌705胶粘剂SA-100、SA-200型室温快固胶J-18胶液JX-6胶粘剂JX-7胶粘剂JX-8胶粘剂SF-5胶粘剂橡胶本数据库收录了50种橡胶产品，包括各种胶料和制品，如天然橡胶和合成橡胶胶料，橡胶薄膜、胶布、胶板、胶管、密封件、减震器等。
航天用RTV GD414硫化性能研究

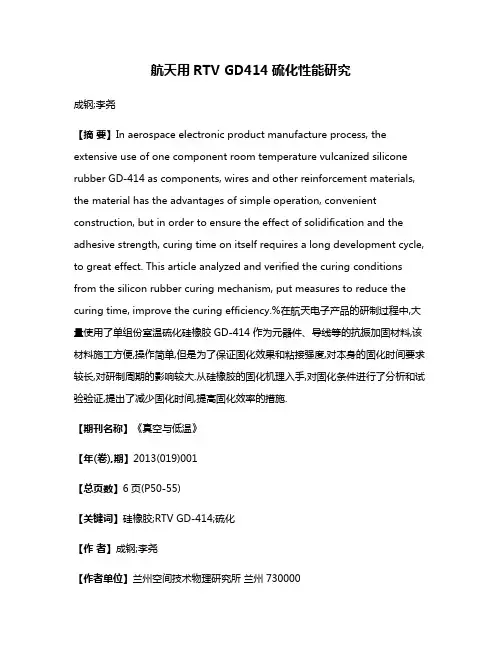

航天用RTV GD414硫化性能研究成钢;李尧【摘要】In aerospace electronic product manufacture process, the extensive use of one component room temperature vulcanized silicone rubber GD-414 as components, wires and other reinforcement materials, the material has the advantages of simple operation, convenient construction, but in order to ensure the effect of solidification and the adhesive strength, curing time on itself requires a long development cycle, to great effect. This article analyzed and verified the curing conditions from the silicon rubber curing mechanism, put measures to reduce the curing time, improve the curing efficiency.%在航天电子产品的研制过程中,大量使用了单组份室温硫化硅橡胶GD-414作为元器件、导线等的抗振加固材料,该材料施工方便,操作简单,但是为了保证固化效果和粘接强度,对本身的固化时间要求较长,对研制周期的影响较大.从硅橡胶的固化机理入手,对固化条件进行了分析和试验验证,提出了减少固化时间,提高固化效率的措施.【期刊名称】《真空与低温》【年(卷),期】2013(019)001【总页数】6页(P50-55)【关键词】硅橡胶;RTV GD-414;硫化【作者】成钢;李尧【作者单位】兰州空间技术物理研究所兰州730000【正文语种】中文【中图分类】TM211 引言航天产品用RTV GD－414脱醇型单组份室温硫化硅橡胶是以液体有机硅为主要成分的一种常用粘接和密封材料。
硅橡胶具有突出的耐高低温性能
硅橡胶具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹性，耐臭氧、耐天候老化，宜作热机械中的密封衬垫。
无毒可制作绝热、绝缘制品及医用橡胶制品。
同时具有防水、阻燃、耐高温、导电、耐磨、耐油等优良性能，广泛用于机械、电子、水暖等多种行业，我司生产的硅胶垫符合欧盟环保标准和欧盟食品级标准。
丁腈橡胶NBR(Nitrile-Butadiene Rubber)是由丁二烯和丙烯腈经乳液共聚而成的聚合物,以其优异的耐油性而著称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。
氟橡胶具有耐高温性，可在-20℃－+200℃环境中使用，耐油、耐酸碱。
通常用于高温，高真空及高压环境中，也适宜于油类环境,广泛地用于石油、化工、航空、航天等部门。
氯丁胶、天然胶、三元乙丙胶、丙烯酸酯胶及其它特种橡胶。
具有耐油、酸、碱，耐磨，耐高、低温等特性。
‘橡胶垫片: NBR、SBR、CR、EPDM... 橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。
硅橡胶垫片（WMQ）：具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹...丁腈橡胶垫片（NBR）：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。
丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而著称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。
氟橡胶垫片：具有耐高温性，可在-20℃－+200℃环境中使用、耐油、耐酸碱。
通常用于高温，高真空及高压环境中，也适宜于油类环境。
由于具有各种优异的性能，氟橡胶广泛地用于石油、化工、航空、航天等部门。
其他橡胶垫片：氯丁胶、天然胶、三元乙丙胶、丙烯酸酯胶及其它特种橡胶。
橡胶垫片的主要技术参数：产品名称使用温度使用压力常用规格丁腈橡胶垫片-20℃~110℃PN<=16MPa DN15～DN400氟橡胶垫片-20℃~200℃PN<=16MPa DN15～DN400天然橡胶垫片-50℃~80℃PN<=16MPa DN15～DN400氯丁橡胶垫片-20℃~100℃PN<=16MPa DN15～DN400三元乙丙橡胶垫片-57℃~176 压力<2.5MPa DN15～DN400硅橡胶垫片-100℃~300℃压力<3.0MPa DN15～DN400硅橡胶垫片（WMQ）硅橡胶垫片简称为WMQ,硅橡胶具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹性，并有耐臭氧、耐天候老化等优点，宜作热机械中的密封衬垫。
硅橡胶基础知识
硅橡胶（Silicone Rubber)是一种分子键兼具无机和有机性质的高分子弹性材料，它的分子主键由硅原子和氧原子交替组成(-Si-O—Si-)硅氧键的键能达370kJ/mol，比一般的橡胶的碳-碳结合键能240KJ/mol要大得多，这是硅胶具有很高热稳定性的主要原因之一。
硅橡胶具有最广的工作温度范围（—100～350℃），耐高低温性能优异，此外，还具有优良的热稳定性、电绝缘性、耐候性、耐臭氧性、透气性、很高的透明度、撕裂强度，优良的散热性以及优异的粘接性、流动性和脱模性，一些特殊的硅橡胶还具有优异的耐油、耐溶剂、耐辐射及在超高低温下使用等特性。
硅橡胶用途：可用于模压高电压缘子和其他电子元件；用于生产电视机、计算机、复印机等,还用作要求耐候性和耐久性的成型垫片、电子零件的封装材料、汽车电气零件的保护材料。
可用于房屋的建筑与修复，高速公路接缝密封及水库、桥梁的嵌缝密封.此外,还有特殊用途的硅橡胶，如导电硅橡胶、医用硅橡胶、泡沫硅橡胶、制模硅橡胶、热收缩硅橡胶等。
硅橡胶基础知识高温硫化硅橡胶高温硫化硅橡胶是高分子量(分子量一般为40～80万）的聚有机硅氧烷（即生胶）加入补强填料和其它各种添加剂，采用有机过氧化物为硫化剂，经加压成型（模压、挤压、压延）或注射成型,并在高温下交链成橡皮。
这种橡胶一般简称为硅橡胶。
高温硫化硅橡胶的硫化一般分为两个阶段进行，第一阶段是将硅生胶、补强剂、添加剂、硫化剂和结构控制剂进行混炼，然后将混炼料在金属模具中加压加热成型和硫化，其压力为50公斤／cm2左右，温度为120～130℃，时间为10～30分钟，第二阶段是将硅橡皮从模具中取出后，放人烘箱内，于200～250℃下烘数小时至24小时，使橡皮进一步硫化,同时使有机过氧化物分解挥发.硅橡胶的补强填料是各种类型的白炭黑,它可使硫化胶的强度增加十倍。
加入各种添加剂主要是降低胶的成本、改善胶料性能以及赋予硫化胶各种特殊性能如阻燃、导电等.交链剂是各种有机过氧化物,如过氧化苯甲酰,2,4—二氯过氧化苯甲酰，二枯基过氧化物,2,5- 二甲基—2，5-二特丁基过氧已烷等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GD-414之阿布丰王创作
一.特点及用途
GD-414属于中性单组份室温硫化硅橡胶.产物硫化时对金
属无腐蚀性,具有高强度、高断裂伸长率,可在-60～200℃范围内
长期使用并有十分优异的耐紫外光、耐气候老化及良好的电绝缘
性能等点.用于电子元器件的密封,工业电器设备的涂复、粘接等.具有防潮、防震、绝缘作用；也可作为飞机座舱、飞行舱等的密封、隔热资料,是航天、航空、电子电器行业理想的弹性密封剂.二．主要技术指标
三.使用方法
用乙醇或丙酮将粘接件概况灰尘、油污擦洗干净,待溶剂挥发后把胶从胶管中挤出,进行施工.将GD-414少量均匀涂于粘接面,然后把粘接件复合在一起,施加一定压力,放置在20～35℃,湿度
≥50﹪环境下24小时后可以移动,粘接强度1周后到达最高.对厚
层密封,厚度一般不要超越5mm；超越5mm的涂层,每次刮涂3mm 左右,固化后再继续下一次施工.
四．注意事项
1.本产物使用完后应将包装管的塑料盖子旋紧,以防剩余的胶在管中固化.
2.本产物对眼睛有安慰性,使用时注意不要弄到眼睛中,万一失慎弄到眼中,应立即用自来水冲刷,然后请医生诊治.\
五．包装、贮藏及运输
1.本产物有100克铝管包装或330克塑料筒包装.
2.本产物放置在高温、干燥环境下保管；贮藏期为半年.
3.本产物按非危险品运输.。
