60钢轨胶接绝缘接头技术条件齐齐哈尔工务机械厂企业标准Q/HBT 06.001-37-2021 60kg/m钢轨胶接绝缘接头技术条件2021-11-20 发布2021-11-20 实施齐齐哈尔工务机械厂标准化委员会发布60kg/m钢轨胶接绝缘接头技术条件1 范围本标准规定了60kg/m钢轨胶接绝缘接头〔以下简称绝缘接头〕所用部件、接头整体的技术要求，试验方法、检验规那么、标志、运输和贮存等内容。
本标准适用于60kg/m的钢轨。
2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后的修改单〔不包括勘误的内容〕或修订版均不适用于本标准。
然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期引用文件，其最新版本适用于本标准。
TB/T2344 43kg/m～75kg/m热轧钢轨订货技术条件TB/T2345 43～75kg/m钢轨用接头夹板供货技术条件TB/T1779 道岔钢轨件淬火技术条件GB/T 1228-1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件铁研〔93〕-IN-01 全断面鱼尾板60kg/m钢轨胶接绝缘材料研究〔技术审查报告〕——中铁航空工业总公司第六二一研究所3部件要求3.1钢轨3.1.1绝缘接头使用的钢轨应符合TB/T2344的要求。
3.1.2绝缘接头所用钢轨应与铺设地段钢轨同型号、同材质。
3.1.3绝缘接头所用钢轨胶接部位应按规定程序批准的图样进行加工。
3.1.4绝缘接头所用钢轨的胶接一端自端头起500mm范围内去除所有毛刺以及高出外表的凸型文字、字母、数字、标志等符合，并将各螺栓孔及轨头倒角45°倒棱宽度1～2mm。
3.1.5绝缘接头所用钢轨胶接轨端必须淬火，并应符合TB/T1779的规定。
3.1.6绝缘接头钢轨胶接端的端面垂直度偏差＜0.15mm。
3.1.7绝缘接头钢轨端面直线度、垂直度偏差＜0.8mm。
严寒地区高速铁路冬季钢轨胶接绝缘接头施工

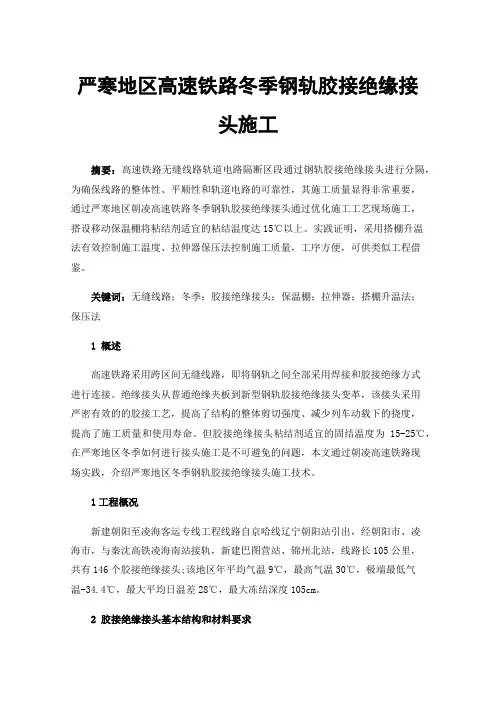

严寒地区高速铁路冬季钢轨胶接绝缘接头施工摘要：高速铁路无缝线路轨道电路隔断区段通过钢轨胶接绝缘接头进行分隔，为确保线路的整体性、平顺性和轨道电路的可靠性，其施工质量显得非常重要，通过严寒地区朝凌高速铁路冬季钢轨胶接绝缘接头通过优化施工工艺现场施工，搭设移动保温棚将粘结剂适宜的粘结温度达15℃以上。
实践证明，采用搭棚升温法有效控制施工温度、拉伸器保压法控制施工质量，工序方便，可供类似工程借鉴。
关键词：无缝线路；冬季；胶接绝缘接头；保温棚；拉伸器；搭棚升温法；保压法1概述高速铁路采用跨区间无缝线路，即将钢轨之间全部采用焊接和胶接绝缘方式进行连接。
绝缘接头从普通绝缘夹板到新型钢轨胶接绝缘接头变革，该接头采用严密有效的的胶接工艺，提高了结构的整体剪切强度、减少列车动载下的挠度，提高了施工质量和使用寿命。
但胶接绝缘接头粘结剂适宜的固结温度为15-25℃，在严寒地区冬季如何进行接头施工是不可避免的问题，本文通过朝凌高速铁路现场实践，介绍严寒地区冬季钢轨胶接绝缘接头施工技术。
1工程概况新建朝阳至凌海客运专线工程线路自京哈线辽宁朝阳站引出，经朝阳市、凌海市，与秦沈高铁凌海南站接轨，新建巴图营站、锦州北站，线路长105公里，共有146个胶接绝缘接头;该地区年平均气温9℃，最高气温30℃，极端最低气温-34.4℃，最大平均日温差28℃，最大冻结深度105cm。
2胶接绝缘接头基本结构和材料要求2.1基本结构绝缘材料采用施密特MT-Joint S60型绝缘夹板，MT绝缘接头由10.9级高强度螺栓（螺母）、垫圈、绝缘套管、夹板和绝缘槽板组成。
在胶接绝缘夹板与钢轨腹部之间涂抹胶粘剂，用胶粘剂将胶接绝缘夹板与钢轨粘接，并采用高强度螺栓紧固形成绝缘接头。
2.2材料要求（1）钢轨接头两端钢轨同轨型、同刚种，绝缘接头钢轨1米范围内不得有硬弯；轨头和钢轨轨底的受力表面不得有伤损；对于再用钢轨需对其端部超声波检查，确保内部无裂纹。
（2）绝缘夹板的内侧面以及上下斜面的凹凸不超过0.3mm，两槽型钢板间距的偏差为-1mm~+2mm，螺栓孔直径偏差为0~0.5mm，高度偏差为±0.5mm。

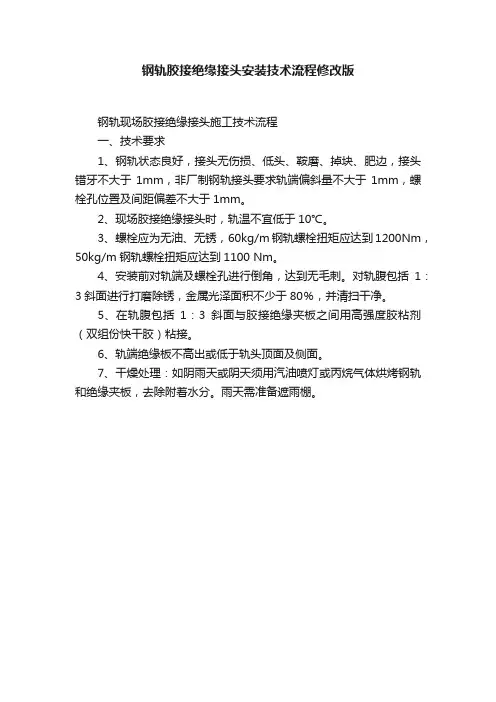

钢轨胶接绝缘接头安装技术流程修改版
钢轨胶接绝缘接头安装技术流程修改版
钢轨现场胶接绝缘接头施工技术流程
一、技术要求
1、钢轨状态良好，接头无伤损、低头、鞍磨、掉块、肥边，接头错牙不大于1mm，非厂制钢轨接头要求轨端偏斜量不大于1mm，螺栓孔位置及间距偏差不大于1mm。
2、现场胶接绝缘接头时，轨温不宜低于10℃。
3、螺栓应为无油、无锈，60kg/m钢轨螺栓扭矩应达到1200Nm，50kg/m钢轨螺栓扭矩应达到1100 Nm。
4、安装前对轨端及螺栓孔进行倒角，达到无毛刺。
对轨腹包括1：3斜面进行打磨除锈，金属光泽面积不少于80％，并清扫干净。
5、在轨腹包括1：3斜面与胶接绝缘夹板之间用高强度胶粘剂（双组份快干胶）粘接。
6、轨端绝缘板不高出或低于轨头顶面及侧面。
7、干燥处理：如阴雨天或阴天须用汽油喷灯或丙烷气体烘烤钢轨和绝缘夹板，去除附着水分。
雨天需准备遮雨棚。
(完整版)胶接绝缘钢轨技术条件TBT2975
TB中华人民共和国铁道行业标准TB/f 2975- 2口)00胶接绝缘钢轨技术条件2000-03-29发布2000-11-01实施中华人民共和国铁道部发布目次1 范围······················⋯ 12 引用标准···················⋯ 13 质量保证···················⋯⋯ 14 材料·····················⋯⋯ 15胶接绝缘钢轨的生产··············⋯⋯26 胶接绝缘钢轨外观尺寸允许偏差 (3)7 技术要求和试验方法 (3)8 检验规则 (4)9 标志、运输和质量证明书 (5)附录(标准的附录) 绝缘材料技术条件·······T日广r 2975- 2000前言本标准是在部科技专题《超长无缝线路设计参数及施工工艺》的研究成果基础之上，参照美国AREA第四委员会(Bulletin 754)(钢轨胶接绝缘接头技术条件》编写而成。
新型高强度钢轨胶接绝缘接头
・
丰培坤 ： 上海铁 路局科学技术研究所土建富 ． ， 高工 电话 ２０３ ２３
上海接道科技 １９ 年第 ２ ９８ 期
产品无污染 ， 在工艺中不喷底层涂料， 而底层
衰＝ 产 品 国 别 轨 型
涂料含有铬酸盐 ， 是公认的致癌物质。
接 头整体剪切强度 （Ｎ） ｋ 备注
目内外钢轨胜接绝害 接头有关性健 比较 Ｉ 绝缘电阻（ ） Ｍｎ
界各先进国家基本上都采用胶接钢轨绝缘接
头。
上海铁路局科研所研制的 ６ 公斤／ Ⅱ ０ 米 型高强度胶接钢轨绝缘接头 ， 在路 内首次采 用了三项新技术 。 第一， 采用了无溶剂固体胶 作为制作槽板的胶粘剂 ， 大大提高了胶粘剂
的强度， 搭接剪切强度≥５ＭＰ 第二， ０ ａ 采用 了全接触面鱼尾板 ， 断面形式为变截面 ， 中间
４ 结论
厚， 两端薄 ， 使之更符合接头的受力状态。鱼 剂固体胶， 在技术性能方面有很大突破。 在试 尾板长度与标准鱼尾板长度相同， 既能满足 验室进行 的胶粘剂的搭接强度、 胶接绝缘接 刚度要求 ， 同时节约了钢材 ， 减轻 了重量， 与 头整体剪切强度 、 胶接绝缘接头 的疲劳寿命 世界先进国家的发展趋势相一致。第三从使 及电气绝缘性能等项试验， 都超过了铁道部 用实际出发 ， 设计了一头为长园形的新型高 的标准， 整体技术水平处于国内领先。 特别是 强度鱼尾螺栓， 采用定扭矩电动板手作业 ， 可 胶接绝缘接头的关键性 能指标——整体剪切 大大减轻劳动强度 ， 加快作业进度 ， 提高连接 强度大大超过国外同类产品， 见表二。 如与美
成， 为今后进一步完善夜间无缝线路维修作 构、 运输强度 、 行车速度制定了机械配置及作 业 ， 提高施工技术奠定了基础 。 业参数方案、 作业 程序及 作业方法、 劳动组 研究结果表 明：０ｇ ｍ钢轨 、 ６ｋ ／ 轨枕配置 织、 作业标准及计划生产效率、 安全措施 ； １６ 根Ｉ 制 ７０ 公里及 以上的无缝线路， 高温季节
厂制钢轨胶接绝缘接头常见问题及处理
厂制钢轨胶接绝缘接头常见问题及处理摘要：在对厂制钢轨胶接绝缘接头常见的问题进行分析，并堤出处理措施，可为同类型问题的处理提供参考。
关键词：钢轨；胶接绝缘；常见问题；处理钢轨绝缘接头是将绝缘材料与钢轨配件粘成一个整体，是轨道电路的重要组成部分，广泛应用于道岔区间和无缝线路。
传统意义上的钢轨绝缘接头分为胶接绝缘接头和普通绝缘接头两种。
胶接绝缘接头又可以根据制作场地和工艺的不同分为工厂生产的热胶绝缘接头和现场制作的常温固化胶接绝缘接头。
厂制的热胶绝缘接头具有抗剪切强度高、电绝缘性能可靠、使用寿命长等特点，在高速铁路、尢缝线路得到广泛应用。
减少由于绝缘被拉坏或顶死产生红光带而造成的行车事故[1-2]。
1轨缝超差轨缝超差分为两种，厂内制作时轨缝过大与上道使用后产生的轨缝过大。
1.1 原因分析：厂制胶接绝缘接头出厂前的轨缝过大的原因有下列几点：(1)钢轨端面垂直度超差，胶接后即使拉紧两根钢轨也无法完全消除胶接端头的轨缝。
(2)胶接拉紧工装或压紧工装力度不够，胶接绝缘接头在加热制作时发生热膨胀，钢轨与工装发生相对滑移，冷却后回弹幅度不足，引起轨缝过大。
特别是夏天环境温度高时，更容易产生轨缝过大的现象。
(3)钢轨与夹板没有进行抛丸除锈处理、除锈不彻底或者粘胶面被二次污染、绝缘槽板潮湿、有油污等，使胶层与金属的附着力下降，整体抗剪切力不足。
1.2 处理措施：(1)胶接绝缘接头用钢轨尽量采用同一根钢轨下料，这种情况可以保证钢轨端面是平行的，即使钢轨垂直度超差也不会造成因垂直度超差引起的轨缝问题。
如果无法满足此条件，钢轨在胶接前应检查垂直度，适当情况下可以采用技术手段，如用端磨机打磨，使钢轨端面垂直度在允许范围内。
(2)胶接绝缘钢轨在厂内制作时应保证工装有足够的夹紧力，确保工装与钢轨不要产生相对滑移，产生相对滑移时要重新张紧，使轨端绝缘板与钢轨处于密贴无缝状态。
(3)确保紧固螺栓时扭矩达到规定指标，且要保证一个接头的所有螺栓紧固扭矩值一致，以免个别螺栓过早失效。
胶结绝缘施工技术交底最终范文
附后
施工负责人
工程技术负责人
安 全 员
质量监督检查员
交 底 人
交 底 时 间
接收人签字
年 月 日
受交人签字(全员)：
接头示意图
⑦清理表面：清除余胶，美观表面；确保轨缝处胶泥充满
⑧复测绝缘：复测钢轨与绝缘夹板之间的电阻值大于10ΜΩ。
三、注意事项
1、请勿在雨水中施工，必要时做好防护和遮雨措施，胶接面严禁遇水！绝缘夹板包装拆开后，包装盒始终垫在夹板下，严防涂抹胶泥时带入铁屑；
2、必须在准备工作完成后打开调配胶剂，从调胶到拧紧螺栓，请在15分钟内完成；
3.3钢轨轨端、螺栓孔、钢轨胶接面应打磨去毛刺，手感光滑，胶接范围内钢轨侧面炉号等字样应打磨平整。
3.4用于制作胶接绝缘的钢轨，必须经过探伤检查，并应采用同一根钢轨锯开胶接。
4、胶接绝缘接头与焊接接头间距不应小于20m，道岔间困难条件下不应小于12m。
5、现场胶接绝缘接头安装时，气温不应低于0℃。
6、钢轨胶接绝缘接头铺设前应按规定测定其绝缘性能。
10、电绝缘性能：
10.1现场施工完毕后，用电阻表测量；
干燥状态：电阻值大于10ΜΩ，为合格。潮湿状态：电阻值大于1000Ω，为合格。
10.2胶接绝缘夹板测量其电阻值用电阻表或万用表测量；
干燥状态：电阻值大于20ΜΩ，为合格。潮湿状态：电阻值大于1000Ω，为合格。
二、施工作业流程
1、施工准备
施工前应对接头前后20m范围内的线路进行整修，达到线路维修作业验收标准。钢轨、轨枕及扣件状态良好。轨枕间距符合规定；
2、锯轨
胶接位置确定后，应用方尺左右方正，然后进行锯轨；锯轨时，为了防止轨温过高或过低，发生胀轨或缩轨现象，尽量保证在锁定轨温范围内，同时锯轨时用整张锯片“一刀切”，保证钢轨断面的垂直度。
