真空上料机的工作原理
气动真空上料机说明书
气动式真空上料机使用说明书一、工作原理气动真空上料机是利用气动真空泵作为真空源的一种真空输送机.利用该真空加料机可以将物料从容器中直接送入混合机、反应器、料斗、压片机、包装机、振动筛、整粒机、湿法制粒机、干法制粒机和粉碎机中去。
该机减轻了工人的劳动强度,杜绝了粉尘污染,保证生产符合GMP要求。
当按下“开/关”按键时，压缩空气进入真空泵，同时料斗的放料门在气缸推动下关闭，料斗中产生真空。
真空加料机在真空下形成一股气流，在这股气流的作用下，被输送的物料经软管被输送到真空料斗中，一定时间后（上料时间，可调整）压缩空气被关闭，气动真空泵无法产生真空，同时料斗的放料门在气缸推动下开启，真空加料机真空消失，物料从放料门自动放入受料设备中（如压片机，包装机等），同时，储存在气包中的压缩空气反吹过滤器，过滤器自动清洗；一定时间后（放料时间，可调节），压缩空气重新启动，气动真空泵产生真空，放料门关闭，真空加料机再次加料，周而复始，物料被源源不断地送入受料设备中。
对有料位控制的真空加料机，受料设备的料斗中物料通过料位控制器完成自动加料。
当受料设备的料斗高于某一位置时，真空加料机停止加料；当料位低于某一位置时，真空加料机自动启动，完成对受料设备的加料。
二、技术指标１、压缩空气应是无油无水的。
２、输送能力是在输送距离３米时测定的。
３、物料不一样输送能力差异较大。
三、调试按装1、将真空料斗用卡环固定在压片机、包装机（或其它设备）的料斗上。
对受料设备料斗不能直接固定真空料斗的可另外做固定架固定真空料斗。
2、控制盒出厂时挂在真空料斗上，安装时视工人操作条件可以挂在任何其他地方。
3、压缩空气管的连接A．压缩空气管入户（指安装设备的房间）管径的选择QVC-1，2，3 选用1/2″管QVC-4，5，6 选用3/4″管对于QVC-1真空上料机，可直接用Φ10PU管入户。
B.压缩空气管入户后应安装球阀和过滤减压阀。
C.对于QVC-1，2 真空上料机，应将过滤减压阀出口连接到控制盒下方压缩空气入口接头处，压缩空气管管径应与控制盒下方压缩空气入口接头一致。
真空上料机工作原理
真空上料机工作原理
真空上料机的工作原理是利用真空吸力将工件吸附在吸盘上，然后通过传送系统将工件送至目标位置。
具体工作过程如下：
1. 准备工作：首先需要将工件放置在待处理区域，然后将真空上料机的吸盘移动至该位置。
2. 创建真空吸力：真空上料机通过连接到真空泵的管路创建负压区域，使吸盘的一侧产生真空吸力。
这样可以将工件吸附在吸盘上。
3. 吸起工件：吸盘在产生真空吸力后，将上面的工件吸附住。
随后，真空上料机将吸盘通过传送系统移动至目标位置。
4. 释放工件：到达目标位置后，真空上料机通过切断与真空泵的连接，停止产生真空吸力，从而使工件可以从吸盘上释放出来。
5. 返回初始位置：完成工件的上料后，真空上料机将吸盘通过传送系统移动回初始位置，为下一次上料做准备。
总的来说，真空上料机通过利用真空吸力将工件吸附在吸盘上，然后通过传送系统将工件移动至目标位置，并在目标位置释放工件。
这种工作原理可以快速高效地完成工件的上料任务。
真空上料机的原理
真空上料机的原理真空上料机是一种通过负压原理将物料从低处输送到高处的设备。
它广泛应用于各种制造业中，如食品、医药、化工等行业。
本文将从原理、结构和工作过程三个方面对真空上料机进行详细介绍。
一、原理真空上料机利用负压原理，通过真空泵将容器内形成真空环境，从而产生负压。
物料由于压力差的作用，从低压区域被抽到高压区域。
其原理类似于我们平日里使用的吸管，通过吸入口的负压将饮料抽到口中。
二、结构真空上料机主要由真空泵、输送管道、料仓和控制系统组成。
真空泵是实现负压的核心部件，通过不断抽取容器内的气体使其达到真空状态。
输送管道负责将物料从料仓中输送到目标位置。
料仓是存放物料的地方，其容量和形状可以根据实际需求进行设计。
控制系统则是对整个设备进行监控和控制的部分，可以实现自动化操作。
三、工作过程1. 准备工作：首先需要将料仓内的物料准备好，并将输送管道与料仓连接好。
同时，开启真空泵，使其开始工作。
2. 吸料过程：当真空泵开始工作后，产生的负压作用于料仓内的物料，使其开始被吸入输送管道。
物料沿着输送管道的方向被不断抽吸，直至到达目标位置。
3. 停止工作：当物料全部被吸入目标位置后，关闭真空泵，停止工作。
同时，清理和维护设备，确保其正常运行。
真空上料机具有以下优点：1. 高效快速：由于利用负压原理，物料可以快速被吸入输送管道，大大提高了工作效率。
2. 精准控制：通过控制系统，可以对设备进行精确的控制和监测，确保物料的准确输送和目标位置的精准定位。
3. 无污染：由于工作环境处于真空状态，物料不会受到外界污染，保证了产品的质量和卫生安全。
4. 多功能：真空上料机可以适用于各种物料的输送，无论是固体、液体还是粉状物料都可以轻松处理。
然而，真空上料机也存在一些局限性：1. 限制物料种类：某些特殊物料可能不适用于真空上料机，因为它们可能会对设备产生腐蚀或损坏。
2. 限制输送距离：由于负压原理的限制，真空上料机的输送距离通常较短，无法应用于长距离输送。

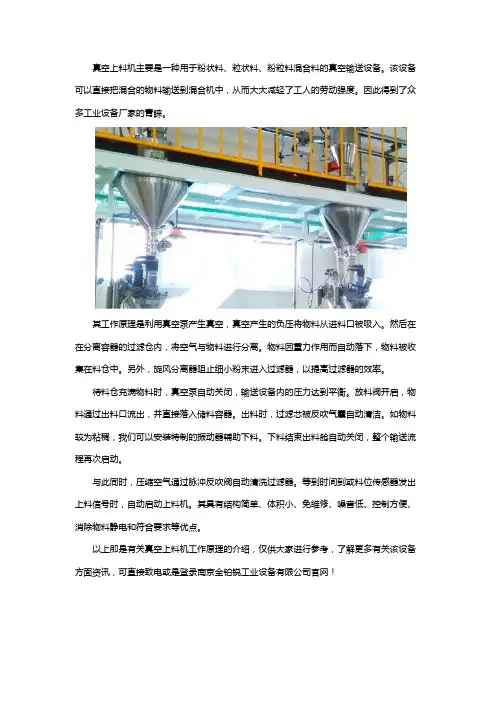

真空上料机的原理
真空上料机主要是一种用于粉状料、粒状料、粉粒料混合料的真空输送设备。
该设备可以直接把混合的物料输送到混合机中，从而大大减轻了工人的劳动强度。
因此得到了众多工业设备厂家的青睐。
其工作原理是利用真空泵产生真空，真空产生的负压将物料从进料口被吸入。
然后在在分离容器的过滤仓内，将空气与物料进行分离。
物料因重力作用而自动落下，物料被收集在料仓中。
另外，旋风分离器阻止细小粉末进入过滤器，以提高过滤器的效率。
待料仓充满物料时，真空泵自动关闭，输送设备内的压力达到平衡。
放料阀开启，物料通过出料口流出，并直接落入储料容器。
出料时，过滤芯被反吹气囊自动清洁。
如物料较为粘稠，我们可以安装特制的振动器辅助下料。
下料结束出料舱自动关闭，整个输送流程再次启动。
与此同时，压缩空气通过脉冲反吹阀自动清洗过滤器。
等到时间到或料位传感器发出上料信号时，自动启动上料机。
其具有结构简单、体积小、免维修、噪音低、控制方便、消除物料静电和符合要求等优点。
以上即是有关真空上料机工作原理的介绍，仅供大家进行参考，了解更多有关该设备方面资讯，可直接致电或是登录南京金铂锐工业设备有限公司官网！。
上料机：真空上料机的原理特点
上料机：真空上料机的原理特点上料机是一种广泛应用于化工、食品、医药等领域的设备，它的作用是将粉状或颗粒状物料从一个容器中输送至另一个容器中。
其中，真空上料机是一种常见的上料机类型，利用真空作为动力，将物料吸入管道，然后输送至需要的地方。
本文将对真空上料机的原理特点进行介绍。
真空上料机的原理真空上料机其实就是一种真空输送设备，它利用真空负压使物料从一个端口吸入管道，然后通过管道输送至需要的位置。
工作原理真空上料机的原理比较简单，其工作流程可分为以下几个步骤：1.启动真空泵，产生负压。
2.当负压达到设定值时，开启上料机的进料阀门，让物料进入上料机。
3.物料通过管道输送至目标位置。
4.关闭进料阀门，停止输送工作。
同时，关闭真空泵，使系统回到初始状态。
需要注意的是，对于不同的物料，其输送速率和输送距离均有一定限制，应在选择设备时进行合理的匹配。
主要部件真空上料机的主要部件包括：1.减压箱：接收物料的容器，通常位于上料机的顶部，是输送物料的起点。
2.真空泵：产生负压，使物料被吸入管道。
3.进料阀门：控制物料进入管道的阀门。
4.管道系统：连接各个部件的管道，输送物料。
5.收料箱：接收输送至目标位置的物料容器。
真空上料机的特点相较于其他传统的上料机类型，真空上料机具有以下几个特点：1.适用于输送难以流动的物料。
由于真空上料机是通过吸力将物料吸入管道，因此可以很好地应对物料粘附性较强或流动性较差的情况。
2.高效且卫生。
真空上料机输送时，物料不受到挤压和颗粒磨损，减少了物料的粉尘和杂质污染，因此在药品、食品等关注卫生性较高的领域得到了广泛应用。
3.可靠性高。
真空上料机的结构简单，少有易损件，因此在使用上能够保持比较长的寿命，并且需要较少的维护和保养工作。
总结真空上料机是一种常见的上料机类型，其简单的结构、卫生的特点以及适用于输送难以流动物料的能力，使其在化工、医药、食品等领域得到广泛应用。
在实际选择和使用中，需要根据物料性质、输送距离等因素进行合理的匹配，以达到最优的工作效果。
气动真空上料机结构和工作原理
气动真空上料机由多级射流真空泵、过滤器、料仓、料仓门组成。
原理结构示意图如图1所示。
当启动旋钮转到“启动”位时，向真空泵供给压缩空气,真空泵产生负压使料斗处形成真空,散状物料经过管道被输送
到上料机料斗内，过滤器把物料与真空泵彻底分开，防止物料中微小颗粒进人真空泵污染大气。
吸料时间到或料位计动作后,控制系统切断气源, 真空泵停止工作。
料仓门开启（延时继电器开始定时）,物料落到设
备的料斗中，与此同时,启动反吹气路清洗过滤器,2~3 8后停止。
延时时间到后料仓门关闭，重新给真空泵供气，如此循环往复，直到启动旋钮转到“停止”位为止。
真空上料机原理
真空上料机原理真空上料机是一种用于输送粉状或颗粒状材料的设备，主要用于制药、食品、化工等行业。
该机器采用真空吸气原理，能够迅速而高效的将材料输送到需要的位置。
下面就来详细介绍一下真空上料机的原理。
一、真空系统真空上料机的工作原理是基于真空系统的，真空装置可分为机械泵和根泵两个部分。
机械泵主要用于排气，当真空被抽取到一定的程度后，根泵便开始运作，将管道内的气体排除，形成真空环境。
当管道内形成真空环境后，对粉状或颗粒状材料便产生了吸引力，将其吸引到系统内。
二、气力输送装置在真空系统的帮助下，粉状或颗粒状材料被吸引到输送管道内，但由于材料颗粒之间自然存在的阻力和摩擦力，可能会降低输送的速度。
因此，需要加入气流，将材料进行推进。
通常，气流和材料之间的比例为1：1.5～2：1，通过气流的推动，材料可以在输送管道中快速传输。
三、接收装置当粉状或颗粒状材料到达目标位置后，需要进行接收。
接收器主要分为两种：气力传输式和涡旋传输式。
前者通过气流的吹垫将材料抬升至所需位置，并通过减压将其吸出；后者则利用涡旋力将材料解离排出。
这两种传输方式各有优劣，可以根据具体需求进行选择。
四、控制系统一个完整的真空上料机还需配备一个控制系统，主要包括运行控制、安全设置和故障检测等功能。
通过电子元件和自动控制器，能够实现精准的控制，确保设备的安全性和稳定性。
总之，真空上料机是一种高效的输送设备，采用真空原理和气力推进，能够迅速且准确地将材料输送到指定位置。
虽然其工作原理较为简单，但其核心技术在于控制系统，需要满足高准确度、高稳定性和高安全性的要求。
随着科技的不断进步，真空上料机的技术也会不断发展，为相关行业的发展提供更大的支持。
气动式真空上料机说明书
其它型号的输送能力在输送距离 5 米内测定的； ③ 物料特性不同，输送能力差异较大。
三、调试安装
3.1、将真空料斗固定在受料设备的料斗上。对受料设备料斗不能直接固定真空料斗的可另外 做固定架固定真空料斗。
3.2、控制盒可根据工人操作环境挂在方便操作的地方。 3.3、压缩空气管的连接 3.3.1 压缩空气管入户（指安装设备的房间）管径的选择
1500 3000 6000 9000
耗气量（L/min） 180 360 720
1440 2880 4320
供气压力（Mpa） 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6
① 压缩空气应是洁净干燥、无油无水的； ② QVC-1 型的输送能力是在输送距离 3 米内测定的，
塞；如果感到憋气，则过滤器已被堵死，此时应更换过滤器，或将堵塞的过滤器放在超 声波清洗机里清洗 30 分钟以上。 4.4、吸料管被大块物料堵塞。往往发生在不锈钢吸料嘴进口处和真空料斗的入口处。 4.5、泵头和料斗间、料斗各节间卡箍没拧紧，造成系统漏气，无法上料或上料能力减少。 4.6、反吹系统出现故障。真空上料机每次放料时储存在气包中的压缩空气脉冲反吹过滤器， 保证过滤器表面仅有很薄一层粉末。如果反吹系统出现故障，过滤器表面将堆积较厚粉 末，增加阻力造成真空上料机无法上料，此时应更换反吹阀。
