一次调频基本原理：
电网电压频率调整一次调频及AGC介绍课件
05
实际应用中的选择建 议
对电网稳定性要求高的场景
总结词
优先选择一次调频功能
详细描述
在电网稳定性要求高的场景中， 一次调频功能能够快速响应电网 频率的变化，通过调整发电机组 的出力，保持电网频率稳定。
对用户用电质量要求高的场景
总结词
优先选择AGC功能
详细描述
在用户用电质量要求高的场景中， AGC功能可以根据用户需求和电网状 态，对发电机组进行精细化调节，确 保用户用电质量的稳定。
02
电网电压频率调整可以及时应对 负荷变化、发电机故障等突发情 况，保持电网稳定运行。
对用户用电质量的影响
电压和频率是衡量电能质量的重要指 标，如果电压和频率不符合标准，会 严重影响用户用电质量。
电网电压频率调整可以及时调整电压 和频率，保证用户用电质量。
对发电设备的影响
如果发电机的转速与电网的同步转速相差过大，会对发电机的轴系和励磁系统造 成冲击，影响其正常运行。
电网电压频率调整可以及时调整发电机的出力，使其与电网负荷相匹配，避免对 发电设备造成不良影响。
02
一次调频介绍
一次调频的定义
一次调频是指发电机组在并网运行过程中，根据电网频率的 变化，通过自动或手动方式对发电机的出力进行快速调整， 以响应电网频率的变化。
一次调频是电网频率调整中的一种快速响应措施，其响应时 间一般在几十秒到几分钟之间。
AGC通过收集电网中的实时数据，根 据预设的控制策略和目标，自动调整 发电机组的出力，以实现电网的稳定 运行。
AGC的工作原理
01
02
03
数据采集
AGC系统通过收集电网中 的实时数据，包括频率、 电压、功率等，以了解当 前电网的运行状态。
光伏一次调频的原理与作用

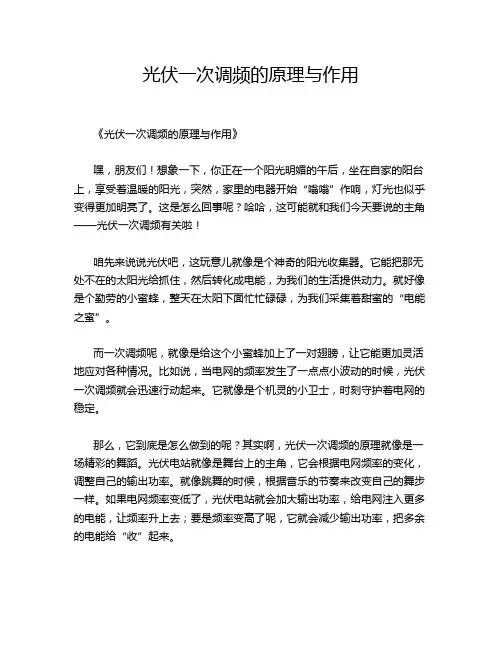

光伏一次调频的原理与作用《光伏一次调频的原理与作用》嘿，朋友们！想象一下，你正在一个阳光明媚的午后，坐在自家的阳台上，享受着温暖的阳光，突然，家里的电器开始“嗡嗡”作响，灯光也似乎变得更加明亮了。
这是怎么回事呢？哈哈，这可能就和我们今天要说的主角——光伏一次调频有关啦！咱先来说说光伏吧，这玩意儿就像是个神奇的阳光收集器。
它能把那无处不在的太阳光给抓住，然后转化成电能，为我们的生活提供动力。
就好像是个勤劳的小蜜蜂，整天在太阳下面忙忙碌碌，为我们采集着甜蜜的“电能之蜜”。
而一次调频呢，就像是给这个小蜜蜂加上了一对翅膀，让它能更加灵活地应对各种情况。
比如说，当电网的频率发生了一点点小波动的时候，光伏一次调频就会迅速行动起来。
它就像是个机灵的小卫士，时刻守护着电网的稳定。
那么，它到底是怎么做到的呢？其实啊，光伏一次调频的原理就像是一场精彩的舞蹈。
光伏电站就像是舞台上的主角，它会根据电网频率的变化，调整自己的输出功率。
就像跳舞的时候，根据音乐的节奏来改变自己的舞步一样。
如果电网频率变低了，光伏电站就会加大输出功率，给电网注入更多的电能，让频率升上去；要是频率变高了呢，它就会减少输出功率，把多余的电能给“收”起来。
你看，这多有意思啊！它就像是一个默默奉献的英雄，在我们看不见的地方，为我们的生活保驾护航。
有一次，我和朋友聊天的时候提到了这个光伏一次调频。
朋友一脸茫然地问我：“这玩意儿有啥用啊？”我笑着说：“嘿，这用处可大了去了！就好比说，电网就像是一艘大船，而光伏一次调频就是那稳定船身的压舱石。
没有它，这船可就容易晃悠啦！”朋友听了恍然大悟，直说：“原来如此啊！”光伏一次调频的作用可不仅仅是让我们家里的电器正常工作哦。
它还能提高电网的可靠性和稳定性，让我们不用担心随时会停电。
想象一下，如果没有它，那我们的生活可能会变得一团糟。
电视看着看着突然黑屏了，冰箱里的食物都化了，那得多烦人啊！而且啊，随着科技的不断进步，光伏一次调频的技术也在不断升级。
一次调频工作原理及控制学习11
一次调频工作原理及控制学习111、基本概念一次调频：PrimaryFrequencyControl。
在电网实际运行中，当电量消耗与电量供给不匹配时，即可引起电网频率出现变化较小、变动周期较短的微小分量，这种频率扰动主要靠汽轮发电机组本身的调节系统直接自动调整汽轮机调门完成电网负荷补偿，修正电网频率的波动，这个过程即为发电机组的一次调频。
具体修正为：当电网频率升高时，一次调频功能要求机组利用其蓄热快速减负荷，反之，机组快速增负荷。
2、控制结构原理图DEH系统中一次调频功能通常是将汽轮机转速与额定转速的差值直接转化为功率信号补偿或流量补偿。
国电网额定频率为50Hz，汽轮机额定转速为3000rpm，额定频率与实际频率差值(有时额定转速与汽轮机实际转速的差值代替频率差值)经函数变换后生成一次调频补偿因子，一次调频功能投入，直接与功率或流量信号叠加，控制汽轮机的调门开度，一次调频切除时，调频补偿因子系数为零，不参与系统控制。
3、基本技术要求发电机组的一次调频指标主要包括：转速不等率、调频死区、快速性、补偿幅度、稳定时间等。
不同区域的电网公司对各个技术指标要求也不尽相同。
1）转速不等率：标准：火电机组转速不等率应为4%～5%，该技术指标不计算调频死区影响部分。
该指标一般作为逻辑组态参考应用，机组实际不等率需根据一次调频实际动作进行动态计算。
实际举例：转速不等率5%，汽机从额定负荷100%到0%变化时，所对应的转速升高值为150r/min，δ=150/3000*100%=5%，也叫速度变动率。
一次调频量的计算：ΔPf=K*Δf（K为调频系数,单位为%/r/min，Δf为频差信号），而K=1/(δ*n0)*100%，所以对应变化1r/min的转速差的一次调频量（以机组容量660MW为例）ΔPf=1/(3000*5%)*100%*660MW=4.4MW/r/min。
2）调频死区：标准：机组参与一次调频死区应不大于|±0.033|Hz或|±2|r/min。
一次调频基本原理：
一次调频基本原理：
我们知道电能是不能储存的，供电和用电的平衡是非常重要的，而电网频率是反映这一状况的重要指标；目前我国电网的额定频率为50HZ；简单来说，如
如果一次调频回路不投入，而只投功率回路，系统为定功率运行。
如果功率回路不投入，而只投一次调频回路，系统为有差频率运行。
一次调频和功率都投入，则系统为功频调节系统。
DEH系统各主要环节传递函数如图2-2，其对应的参数见下表：其中表内未填写的参数见汽轮机参数试验报告和发电机参数试验报告。
图2-2 DEH调节系统传递函数
DEH控制系统环节参数表
调速系统各环节参数表
2.2 协调方式下一次调频作用原理
本次试验的机组，在协调方式下一次调频控制功能原理如下图所示，在未投入协调控制方式时由DEH实现一次调频,与DCS系统相比，DEH系统响应快，由DEH系统来承担一次调频任务比较合适。
而在投入协调控制功能后由DCS和DEH 共同完成一次调频功能；同时必须注意，在DEH调频时的DEH与CCS系统接口设计，应当按照如图一的方法，否则由于CCS的功率大闭环作用，使DEH的调频作用被抵消。
图2-3 协调方式下一次调频作用原理图。
调速器一次调频原理、规程要求、程序设计、一次调频与AGC关系
不妥之处，请各位批评、指正！ 谢谢！
3、程序设计
投入一次调频方式下： 大网、小网模式下调速器频率死区0.04Hz， 一次调频动作：频率偏差大于0.04Hz ，延时 0.8s； 一次调频复归：频率偏差小于0.03Hz ，无延 时； 不投一次调频方式下： 大网、小网模式下调速器频率死区0.05Hz；
孤网模式下调速器频率死区0.2Hz。
4、一次调频与AGC关系
• 电网发生功率缺额，折算到讨论的机组：功率缺额：P3－P1； • 一次调频作用：电网功率缺额，引起电网频率降低，如果不进行调节，则按静特性曲线1（Pc1），频
率应降至阀f3，各机组根据频率偏差进行一次调频， 与电网负荷静态频率自调节作用一起，使讨论的 机组增发了功率ΔPf=P2－P1，电网频率为f2（静特性曲线2（Pc1）上B点）。即讨论的机组与电网其它 机组一起进行了一次调频，但电网频率为f2，不可能恢复到扰动前的f1。
组一的次调调速频系，统在根较据快频的率时偏间差（Δ8″f~和1（5″功）率内）弥调补差了系系数统e部p进分行 功率差值；在一次调频的基础上，电网自动发电控制（ AGC，二次调频），修正相关机组的目标功率值Pc，通过 调速系统的PID调节（静态主要依靠积分调节I），最终可 实现电网功率平衡和频率的恢复。
行及电网交换功率控制等因素上，向有关机组调
速系统下达相应机组的目标（计划）功率值，从
而产生电网范围内的功率/频率控制（LFC），称 之为二次调频---优化调速系统功率控制规律。
1、一次调频原理
• 机组原始工况：静特性曲线1(Pc1)上A点：机组目标功率：Pc1；机组实际功率：P1；机组频率：f1；调 速系统调差系数（速度变动率）：ep。
1、一次调频原理
ccs一次调频 传递函数
ccs⼀次调频传递函数⼀次调频是指当电⽹频率偏离额定值时，通过⾃动控制⼀次调频器，调整发电机组的功率输出，以维持电⽹频率稳定。
这是⼀种快速、有效的频率调节⼿段，对于保证电⼒系统的稳定性具有重要意义。
传递函数是描述系统动态特性的数学⼯具，可以⽤来分析系统的稳定性、响应速度和超调量等性能指标。
在电⼒系统中，⼀次调频传递函数是指发电机组的功率输出与电⽹频率偏差之间的函数关系。
⼀、⼀次调频的原理当电⽹频率发⽣变化时，发电机组的转速也会随之变化。
根据发电机组的⼯作原理，其转速与输出功率之间存在⼀定的关系。
通过测量发电机组的转速或输出功率，可以得到电⽹频率的变化情况。
当电⽹频率偏离额定值时，⾃动控制⼀次调频器会根据测量的结果，调整发电机组的功率输出，以消除电⽹频率的偏差。
⼆、⼀次调频的传递函数⼀次调频的传递函数可以⽤以下公式表示：Pout=K(f-f0)(N-1)/T其中：Pout表示发电机组的功率输出；K表示发电机的⽐例系数；f表示电⽹频率；f0表示电⽹额定频率；N表示发电机组的转速；T表示⼀次调频的响应时间。
从传递函数可以看出，当电⽹频率偏离额定值时，发电机组的功率输出会随之变化，以消除频率偏差。
其中，K是发电机的⽐例系数，与发电机的设计、制造和调节系统有关；N是发电机组的转速，与电⽹频率的变化密切相关；T是⼀次调频的响应时间，表示⼀次调频器从检测到频率偏差到调整发电机组功率输出的时间。
三、⼀次调频的性能指标1.稳定性：⼀次调频系统应具有良好的稳定性，在各种⼯况下都能够快速、准确地响应电⽹频率的变化，保持频率的稳定。
2.响应速度：⼀次调频系统的响应速度应尽可能快，以便在电⽹频率出现波动时能够及时进⾏调节。
但是，过快的响应速度可能导致超调量过⼤，对系统造成不利影响。
因此，需要根据实际情况进⾏权衡和优化。
3.超调量：在⼀次调频过程中，由于系统的不稳定性和其他因素的影响，可能会导致超调量的产⽣。
超调量过⼤不仅会影响系统的稳定性，还可能对发电机组和电⽹设备造成损坏。
火力发电厂一次调频问题分析
火力发电厂一次调频问题分析摘要：随着电力市场的不断发展，火力发电厂作为主要的供电方式之一在调频方面扮演着越来越重要的角色。
然而，由于电网负荷变化等原因，火力发电厂一次调频产生的问题也越来越突出。
本文通过对现有研究进行综述，探讨了火力发电厂一次调频存在的主要问题，并提出了相应的解决方法。
关键词：火力发电厂；一次调频；问题分析一、引言随着经济社会的不断发展，电力需求呈现出快速增长的趋势。
火力发电厂作为主要的电力供应方式之一，其调频功能十分重要。
一次调频是指当电力系统负荷发生变化时，需要对火力发电机组进行输出功率的调整，以保证电力系统的稳定运行。
然而，在实际应用中，火力发电厂一次调频所存在的问题也日益突出。
其中，最主要的问题包括响应速度慢、调节精度低、调节范围窄等。
本文将探讨这些问题的原因，并针对性地提出相应的解决方法，以期为火力发电厂一次调频的优化提供参考。
二、火力发电机组一次调频原理（一）火力发电机组一次调频原理火力发电机组一次调频是指在电网负荷发生变化时，需要对火力发电机组进行输出功率的调整，以保证电力系统的稳定运行。
其原理如下：当电网负荷增加时，电网电压降低，此时火力发电机组控制系统会接收到信号，要求提高输出功率。
控制系统通过调整机组的燃料供给量、蒸汽流量等参数来提升输出功率；反之，当电网负荷减少时，火力发电机组控制系统会减小输出功率。
这个调节过程需要快速响应并达到精确的控制，以维持电网的稳定性[1]。
通常情况下，火力发电机组的调节方式可以分为自动和手动两种。
在自动调节模式下，控制系统会根据电网频率、功率因数等参数实时调整输出功率；而在手动调节模式下，操作员根据实际情况手动调整机组输出功率。
总之，火力发电机组一次调频的原理是通过控制燃料供给量、蒸汽流量等参数来实现对机组输出功率的调整，以满足电网负荷变化的需求，并维持电网的稳定性。
（二）一次调频函数介绍一次调频函数（Primary Control Function）是指火力发电机组控制系统中用于实现一次调频功能的算法或模型。
电力系统频率一次调整的基本原理
电力系统频率一次调整的基本原理1.引言1.1 概述概述部分的内容可以包括电力系统频率一次调整的基本概念和重要性。
概述部分:电力系统频率一次调整是指通过合理控制电力系统的负荷和发电能力，使电力系统的频率维持在稳定的范围内的过程。
频率调整是电力系统运行中非常重要的一项技术，对于保障电力系统的安全稳定运行具有至关重要的意义。
在电力系统中，发电厂的负荷、输电线路的负荷以及用户的用电负荷均会对电力系统的频率产生影响。
这些因素的不平衡会导致电力系统频率偏离额定值，从而对电力系统的正常运行产生负面影响。
因此，通过对电力系统的频率进行一次调整，可以有效保持电力系统的稳定运行状态。
电力系统频率一次调整需要考虑多个因素，包括电力负荷的波动、发电机组的响应速度以及电力系统的传输能力等。
同时，频率调整还需考虑到电力调度的经济性和环境友好性等方面的因素。
频率调整的过程通常由发电厂的发电机组以及调度中心的监测和控制系统共同完成。
当电力系统频率偏离额定值时，调度中心会通过监测系统获取实时数据，并下发指令，调节发电机组的出力，以实现频率的恢复。
这种反馈控制的机制保证了电力系统频率的稳定性和可靠性。
综上所述，电力系统频率一次调整是确保电力系统稳定运行的重要环节。
通过合理控制电力系统的发电能力和负荷，保持频率在合理范围内，可以提高电力系统的可靠性、经济性和环保性。
在日益增长的电力需求和能源结构转型的背景下，频率调整技术的发展将对电力系统的可持续发展产生积极的影响。
1.2 文章结构本文将按照以下结构来介绍电力系统频率一次调整的基本原理：第一部分，引言部分，将会对文章的主题进行一个概述，简要介绍电力系统频率调整的背景和意义，并阐明本文的研究目的。
第二部分，正文部分，将会重点讨论频率调整的基本原理。
首先，我们将介绍电力系统频率调整的背景，包括对电力系统频率一次调整的需求和现实挑战。
接着，我们将详细阐述频率调整的基本原理，包括频率控制的原则、频率调整的影响因素和频率调整的数学模型等内容。
